本案例中在高跨厂房设有两台桥式起重机，驾驶室位于轴网“A”一侧，吊车跨度为22.5m，轨面标高为11.000。吊车使用的族为“桥式吊车.rfa”。
1）桥式吊车族的特点

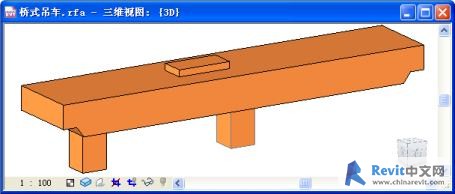

[*]吊车族的模型仅为简单的概念体块模型，用于控制与厂房建筑关系紧密的关键体形；（图1）
图1
[*]桥式吊车的放置均在厂房地坪标高的相关平面视图进行；
[*]虽然吊车的模型远远高于相关平面视图的视图范围之外，但在该平面视图中仍设置了虚线的示意，符合建筑制图中对吊车示意的要求；
[*]吊车可以选择驾驶室在吊车端部或者中部；
[*]吊车关键的控制参数包括：跨度、轨面标高、吊车最高点到轨面的高度、驾驶室底部到轨面标高的距离、吊车挑出轨道外侧的尺寸。所提供的族中已设置好本案例中所需类型的参数。
2）放置吊车

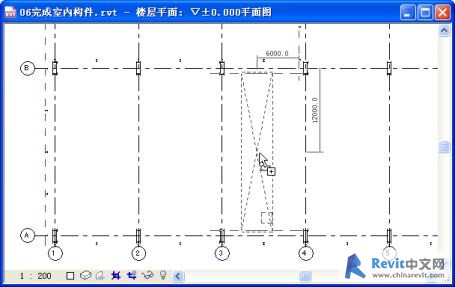

[*]进入楼层平面“▽±0.000平面图”，点击“设计栏”-“基本”-“构件”，在“类型选择器”中选择类型“桥式吊车：桥式吊车22.5m”，在厂房“A～B”跨放置吊车实例，放置的基点位于跨中；（图2）
图2
[*]沿水平方向复制一个吊车实例。至此完成吊车的绘制。
即可。" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［提示］如果需要将驾驶室调整到轴网“B”一侧，可以在平面视图中选中吊车实例，单击出现的翻转标记
即可。
即可。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
