[*]进入楼层平面“▽±0.000平面图” ，选择类型“UC-通用柱-柱：300X150”，在“4～5”柱间正中的轴网“C”上绘制结构柱，高度至“▽7.500 平面图”；（图7）

图7

[*]复制该柱到轴网“5～15”之间的每个柱间，至此完成低跨侧墙墙皮柱的绘制。

[*]进入楼层平面“▽±0.000平面图” ，选择类型“UC-通用柱-柱：300X150”，在轴网“4”上绘制墙皮柱3个，其位置如图8；

图8

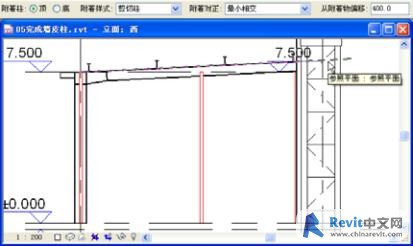

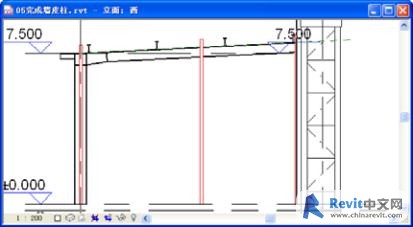

[*]进入“西”立面视图，选中3个墙皮柱，单击“选项栏”-“附着”按钮，这时设置选项栏中附着柱到“顶”，“从附着物偏移”值为“400”，在立面视图中拾取以前绘制的低跨屋面坡度参照平面作为附着对象（图9）；附着完毕之后的墙皮柱如图10；

图9

图10

[*]复制轴网“4”的两个墙皮柱到轴网“15”对应的位置（图11）。至此完成低跨山墙墙皮柱绘制。

图11

[*]进入楼层平面“▽±0.000平面图” ，选择类型“UC-通用柱-柱：300X150”，在轴网“1”上绘制墙皮柱5个，柱高度至“▽16.000平面图”其位置如图12；

图12

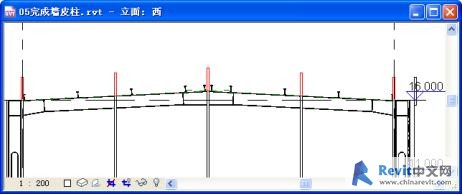

[*]进入“西”立面视图，将5个墙皮柱分别附着顶部到高跨屋面坡度参照平面，“从附着物偏移”值为“400”，附着后的墙皮柱如图13；

图13

[*]进入楼层平面“▽16.000平面图” ，选择类型“UC-通用柱-柱：160X150”，在轴网“1”上绘制女儿墙墙皮柱5个，女儿墙墙皮柱内边与下部的墙皮柱外边对齐；
[*]进入“西”立面视图，将5个墙皮柱分别附着顶部到高跨屋面坡度参照平面，“从附着物偏移”值为“1500”；

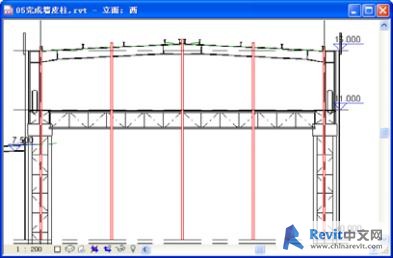

[*]再将5个墙皮柱分别附着底部到相同的参照平面，“从附着物偏移”值为“0”，附着后的墙皮柱如图14；

图14

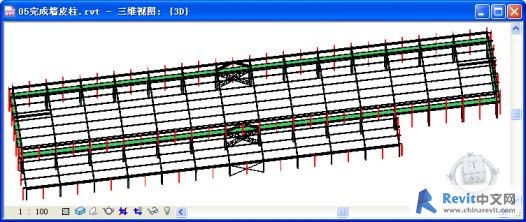

图15

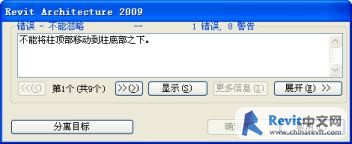

图16
