本帖最后由 中文网小编 于 2019-11-8 11:50 编辑1）绘制上吊车并上吊车走道钢梯
该钢梯先上到标高为▽7.600 处设置的上吊车平台，再上至标高为▽10.930的吊车检修走道。
[*]进入楼层平面“▽±0.000平面图”绘制从▽±0.000至▽7.600的梯段；
[*]点击“设计栏”-“建模”-“楼梯”进入楼梯绘制状态；
[*]点击“设计栏”-“绘制”-“扶手类型”打开“扶手类型”对话框，从下拉选项中选择类型“钢梯及平台栏杆” （图1）；
图1

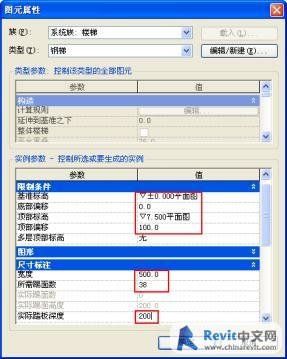

[*]点击“设计栏”-“绘制”-“楼梯属性”打开“图元属性”对话框，按照图2设置楼梯的参数；
图2
[*]点击“设计栏”-“绘制”-“梯段”按照图3的位置来绘制楼梯梯段；
图3
[*]删除绘制梯段后自动生成的休息平台边界；
[*]点击“设计栏”-“绘制”-“边界”按照图4的位置来重新绘制休息平台边界后完成绘制；
图4
[*]进入楼层平面“▽7.500平面图”绘制▽7.600的上吊车平台；
[*]在“项目浏览器”中复制一个名为“10厚钢楼板”的楼板新类型，按照图5进行设置；
图5
如果你的浏览器不支持嵌入框，请点这里查看
[*]点击“设计栏”-“建模”-“楼板”进入绘制状态；
[*]点击“设计栏”-“绘制”-“楼板属性”打开“图元属性对话框”，，按照图6进行参数设置；
图6
图7
将工作平面设置为当前的标高。

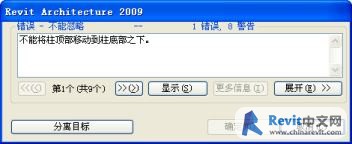

" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［提示］如果在绘制过程中提示不能在当前工作平面下绘制楼板，则请点击“工作平面”按钮
将工作平面设置为当前的标高。
将工作平面设置为当前的标高。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
[*]载入轮廓族：“直角墙皮檩条.rfa”，在“项目浏览器”中复制一个名为“钢平台边梁”的楼板边新类型，并按照图8进行设置；
图8
[*]进入“三维视图”，点击“设计栏”-“建模”-“主体放样”-“楼板边”，在“类型选择器”中选择“楼板边缘：钢平台边梁”，拾取“10厚钢楼板”实例底部的4条边缘完成上吊车平台的平台边梁绘制；（图9）
图9
[*]单击“类型选择器”后的“图元属性”按钮打开“图元属性”对话框，设置参数“角度”为“-90°”（图10）；
图10
图11
[*]进入楼层平面“▽7.500平面图”，在上吊车平台端部绘制上驾驶室小梯；
如果你的浏览器不支持嵌入框，请点这里查看
[*]将楼梯类型中的“钢梯”复制一个新类型为“钢小梯”，并修改如图12中的类型参数；
图12

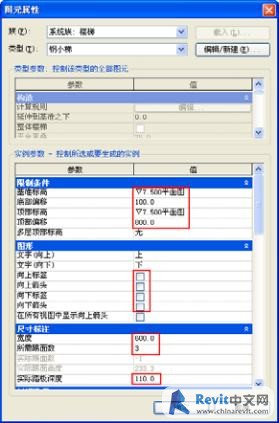

[*]绘制小梯梯段时，按照图13中进行楼梯实例参数的设置，并按照图14中的位置绘制梯段；
图13
图14
[*]进入楼层平面“▽7.500平面图”，绘制从▽7.600的上吊车平台至▽10.930的吊车检修走道的梯段，使用的类型为“钢梯”，绘制的位置如图15，实例参数设置如图16。
图15

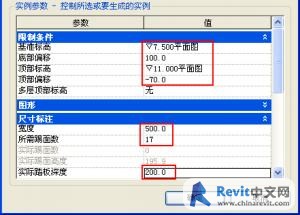

图16
[*]进入楼层平面“▽7.500平面图”，点击“设计栏”-“建模”-“扶手”进入绘制状态；
[*]点击“设计栏”-“扶手属性”打开“图元属性对话框，选择类型为“钢梯及平台栏杆”并设置其“底部偏移”值为“100”；
[*]点击“设计栏”-“线”绘制栏杆路径并完成（▽7.600平台的栏杆共有3段）；（图17）
图17

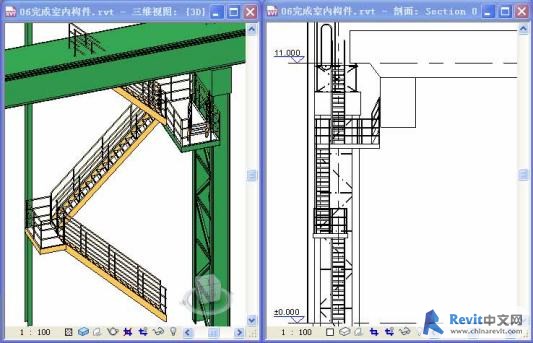

图18
[*]将该楼梯的所有元素从轴网“3”水平复制到轴网“13”，完成第二处钢梯。
