在本练习中，您将在建筑的储藏室区域中创建一个夹层。

目标

在下标高上创建楼层

[*]打开项目 GSG_04_add_floor.rvt。注：已为夹层标高向此文件添加其他标高。
[*]在“项目浏览器”的“楼层平面”下，双击“夹层”。
[*]单击“建筑”选项卡

“构建”面板

（门）。
[*]单击“修改 | 创建楼板边界”选项卡

“绘制”面板

（拾取墙）。

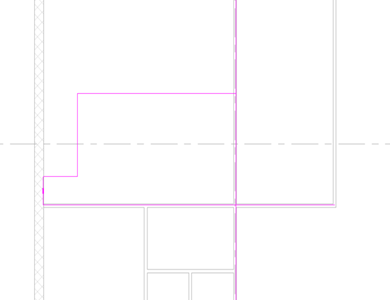

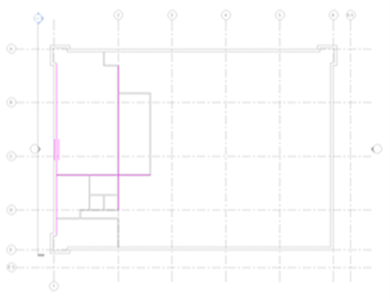

[*]将光标悬停在 3 面墙中的其中一面上（如图所示），然后单击以放置边界线。

[*]在“修改 | 创建楼层边界”选项卡

“绘制”面板上，更改为放置线段。

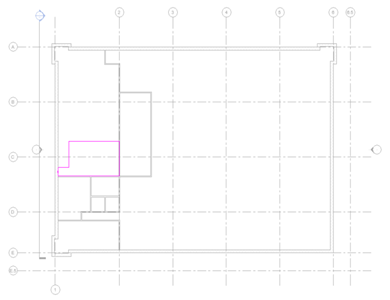

[*]放置其他边界线，大致如图所示。
[*]在“修改 | 创建楼层边界”选项卡上，选择“修剪为角”。
[*]通过选择将保留边上的线，来修剪边界的角。

[*]在边界形成闭环后，在“模式”面板上选中

（完成编辑模式）。
