在本练习中，您将添加地形表面和建筑地坪至建筑场地。

在不同高程处添加点以创建地形，并根据建筑的基础墙创建建筑地坪。

目标

[*]通过在不同立面定义点来创建地形表面。
[*]根据基础墙的迹线创建建筑地坪。
[*]使用剖面框以使包含地形的三维视图形成框架。
[*]为真实三维视图的地形指定草地材质。

[*]打开 GSG_03_terrain_pad.rvt 练习文件。

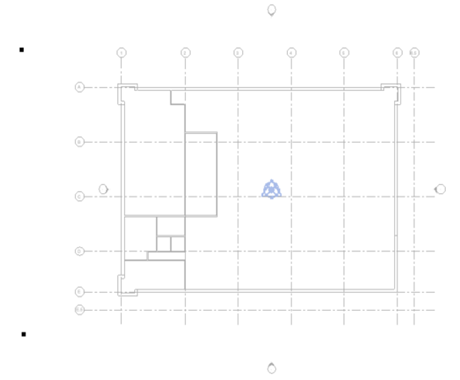

[*]在“项目浏览器”的“楼层平面”下，双击“Site”。
[*]单击“场地”选项卡 “模型场地”面板 （地形表面）。

请注意“工具”面板上的“放置点”工具在默认情况下处于选中状态。


[*]在“选项栏”上，输入“1000”作为“高程”。
[*]单击绘图区域以将 2 个点添加至建筑的左侧，分别位于建筑的上下方。

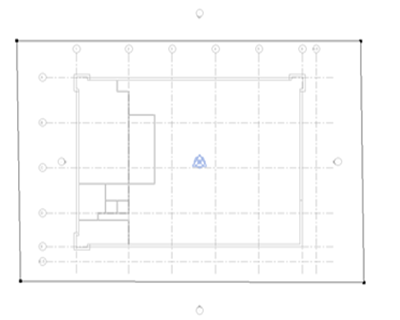

[*]将高程值改为“-500”，然后再将 2 个点添加至建筑的右侧，分别位于建筑的上下方。

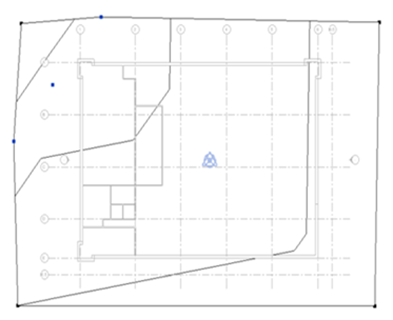

[*]将高程更改为“2500”并添加点，如图所示。

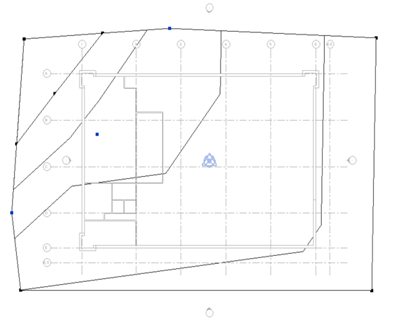

[*]将高程更改为“1000”并添加点，如图所示。


[*]在“地形表面”面板上，单击 （完成表面）。

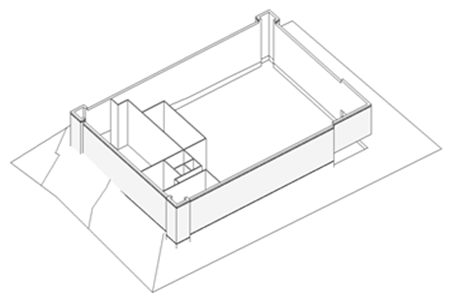

[*]在“快速访问工具栏”上，单击 （默认三维视图）。

添加建筑地坪

[*]单击“场地”选项卡“模型场地”面板（建筑地坪）。
[*]单击“修改 | 创建建筑地坪边界”选项卡 “绘制”面板 （拾取墙）。
[*]选择外墙。使用 Tab 键选择墙链。

[*]使用 翻转控制柄来确保建筑地坪草图位于墙的内部面上。使用 ViewCube 定向到顶部以进行验证。


[*]在“模式”面板上，单击 （完成编辑模式）。
[*]在“属性”选项板上，将建筑地坪的标高设置为“01 - Store Floor”。

[*]定向三维视图以使其从顶部/右侧角度显示，然后单击建筑和地形的外侧以选择三维视图本身。
[*]在“属性”选项板的“范围”下，选择“剖面框”。

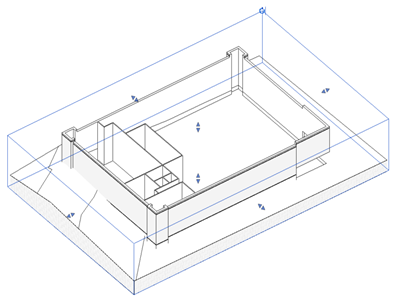

[*]在绘图区域中选择剖面框，然后拖动夹点控制柄来修改该框，如图所示。

[*]在剖面框仍然选择的情况下，右键单击鼠标，然后单击“在视图中隐藏”“图元”以隐藏剖面框。
[*]选择地形，然后在“特性”选项板上单击“材质”对应的值，此时将显示 （浏览按钮）。
[*]在“材质浏览器”中：

[*]在搜索字段中，键入草并按 Enter 键。
[*]在搜索结果中，双击“草”以将其添加到项目中。 其会显示在“文档材质”下浏览器的顶部窗格。

[*]在“视图控制栏”上，单击“视觉样式：隐藏线”“着色以查看材质”。
