在本练习中，您将在不同的标高上工作，以将外墙、内墙和道路添加到项目中。

目标

[*]添加外墙，方法是使用选定的点绘制它们。
[*]使用“墙”工具将内墙添加到下标高。
[*]使用“修剪/延伸”工具创建走廊的洞口。

[*]打开项目 GSG_02_Create_Walls.rvt。注： 轴网已添加到此数据集中，以帮助您学习课程。有关添加轴网的详细信息，请参见添加轴网。

[*]在“项目浏览器”的“楼层平面”下，双击“00 - Foundation”以在绘图区域中打开该视图。
[*]单击“建筑”选项卡“构建”面板（门）。
[*]在“属性”选项板上，单击“类型选择器”下拉列表，然后选择“基本外部 - 带粉刷砖与砌块复合墙”。
[*]在选项栏上：

[*]选择“02 - Lower Parapet”作为“高度”。
[*]选择“面层面：外部”作为“定位线”。
[*]确认已选中“链”选项。


[*]单击“修改 | 放置墙”选项卡“绘制”面板 （线）。

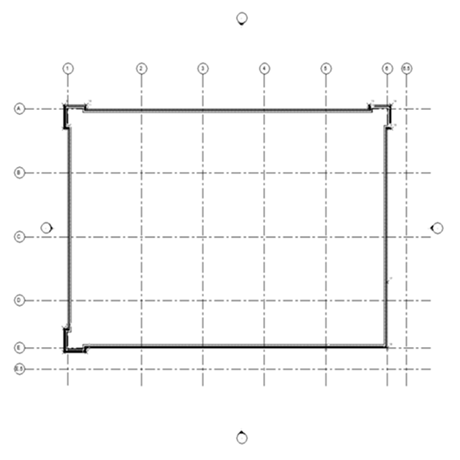

[*]绘制墙始于绘图区域的点 1 并止于点 18，然后再从点 18 到点 1 添加一面墙。

这些添加到项目的点可便于将墙绘制到特定位置。

注： 使用鼠标滚轮来放大和缩小，或在放置墙时进行平移。


[*]按 Esc 键，即可退出“墙”工具。
[*]单击“视图”选项卡 “创建”面板 （默认三维视图）。


修改外墙

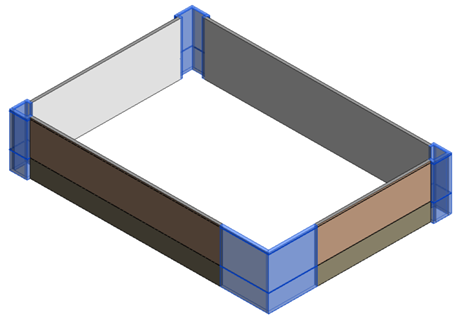

[*]在三维视图中作业时，选择建筑角点处的墙。使用围窗选择，然后按住 CTRL 键以向选择中添加墙。

[*]在“属性”选项板中，选择“03 - Upper Parapet”作为“顶部限制条件”，然后单击“应用”。

[*]按 Esc 键，即可取消选择墙。

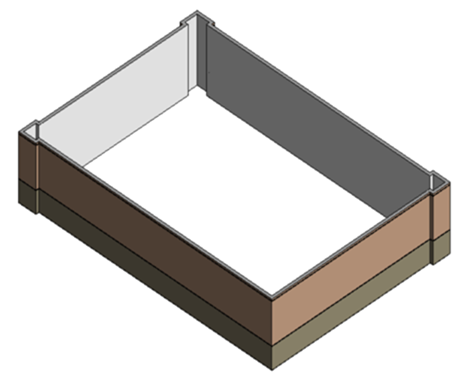

[*]选择建筑右前角的两面墙。在“属性”选项板上，将“底部偏移”设置为“4250mm”。
[*]在“类型选择器”中，将墙类型更改为“外部 - 带粉刷砖与砌块复合墙 @ 入口”。


添加内墙

[*]在“项目浏览器”的“楼层平面”下，双击“01 - Store Floor”。
[*]单击“建筑”选项卡“构建”面板（门）。
[*]在“类型选择器”中，选择“内部 - 138mm 隔断(1 小时)”。
[*]在选项栏上：

[*]选择“02 Lower Parapet”作为“高度”。
[*]选择“墙中心线”作为“定位线”。

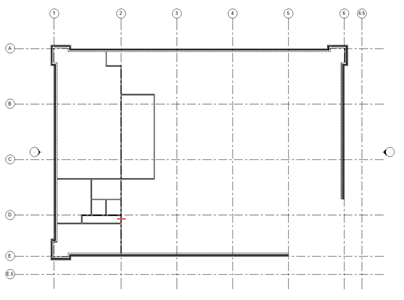

[*]参照下图，放置内墙以创建房间：

[*]位置是否精确并不重要。
[*]布置墙时，启用或禁用“链”选项可能会很有用。链让您可以端到端放置多面墙。在“链”处于禁用状态时，必须指定每面墙的两个端点。尝试使用这两种设置。



[*]修改墙以创建走廊：

[*]单击“修改”选项卡 “修改”面板 （拆分图元）。
[*]单击在前一幅图中以短红线表示的位置上的墙。
[*]在“修改”面板上，单击 （修剪/延伸为角部）。

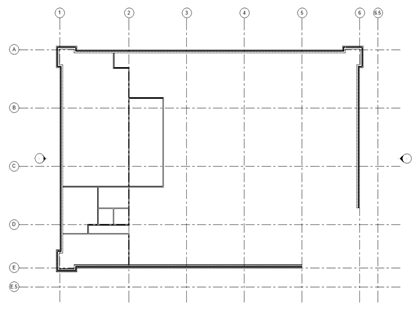

[*]修剪拆分墙以创建走廊，如图所示。注： 在 Revit 中修剪时，选择要保留的图元部分。




[*]单击 （修改）以完成命令。
