在本练习中，您将开始一个项目，并为建筑模型的基础、储藏室楼层、上部和下部女儿墙创建标高。

创建标高时，可以选择在创建时拥有相应的视图。

目标

[*]从样板中创建项目。
[*]重命名默认标高并修改标高立面。
[*]指定标高起点和终点来添加标高。
[*]从现有标高偏移立面来添加标高。

修改项目标高

[*]打开 Revit，然后在 Revit 主页上单击“新建”。在该对话框中，浏览以找到下载的 GSG_01_Getting_Started_Template.rte 模板文件，然后单击“确定”来使用下载的模板开始项目。
[*]在“项目浏览器”的“立面（Building Elevation）”下，双击“South”以在绘图区域中打开南面视图。

项目样板中已创建了 2 个标高。


[*]放大到右侧的标高标签和值。 可以使用鼠标滚轮来放大和缩小。
[*]单击“标高 1”的标签，然后输入“01 - Store Floor”。
[*]单击标签的外侧以保存所作的修改。
[*]出现提示时，单击“是”以使 Revit 重命名相应的视图。

或者可以在“项目浏览器”中重命名相应的视图来重命名标高。


[*]在“项目浏览器”的“楼层平面”下，右键单击“Level 2”，然后单击“重命名”。
[*]在“名称”中，输入“00 - Foundation”，然后按 Enter 键。
[*]出现提示时，单击“是”以重命名相应的标高和视图。

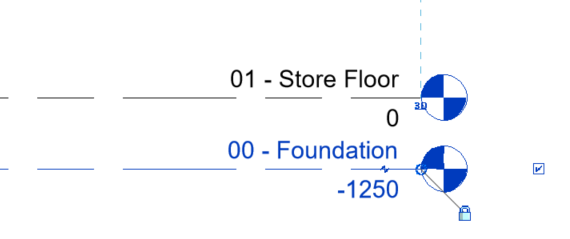

[*]在绘图区域中，单击“00 - Foundation”的值，输入“-1250mm”，然后按 Enter 键以更改标高的立面。


添加标高

[*]缩小视图，以便可以查看标高线的两端。
[*]依次单击“建筑”选项卡 “基准”面板 （标高）。
[*]将光标放置在“01 - Lower Level”线的左侧端点上，将光标向上移动“7500mm”，然后单击以开始新的标高。
[*]将光标水平向右移动，直到虚线表示端点已与下标高的端点对齐，然后单击以放置标高。



可以距现有标高指定距离处来创建并添加标高。


[*]在功能区上，单击“修改 | 放置标高”选项卡 “绘制”面板 （拾取线）。


[*]在选项栏中，清除“创建平面视图”。
[*]在选项栏（位于功能区正下方）的“偏移”中，输入“500mm”，然后按 Enter 键。

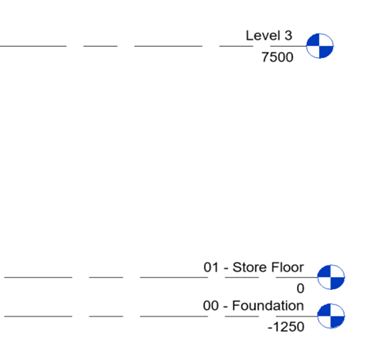

[*]将光标放置在刚添加的标高上，直到虚线在上方显示，然后单击来放置标高。


[*]使用“添加弯头”控件 将弯头添加到标高线，并使用夹点调整标高头的位置，以便可以读取“标高 3”和“标高 4”。
[*]单击 （修改）。
[*]将“Level 3”和“Level 4”重命名为以下值，然后单击“是”以重命名相应的视图。


[*]标高 3 = 02 - Lower Parapet
[*]标高 4 = 03 - Upper Parapet

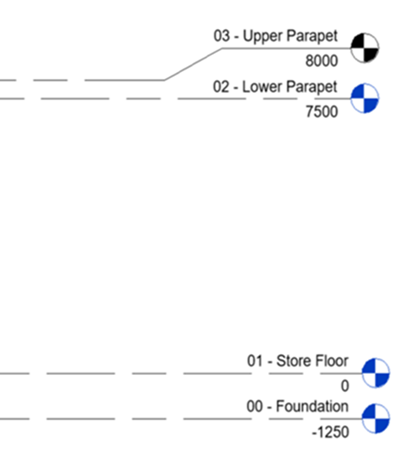

现在项目的相应立面处就有了 4 个标高。
