在本练习中，您将使用外墙的迹线创建平屋顶，以及创建入口处带有悬挑的倾斜屋顶。

目标

[*]添加带有已定义坡度和悬挑的屋顶线。
[*]添加平屋顶。
[*]将内墙附着到屋顶。

[*]打开项目 GSG_05_add_roof.rvt。
[*]打开“02 - Lower Parapet”楼层平面。
[*]单击“建筑”选项卡“屋顶”下拉列表（迹线屋顶）。
[*]创建带有悬挑的倾斜屋顶：

[*]在“绘制”面板中，单击 （拾取墙）。
[*]在“选项栏”上，输入“600”作为“悬挑”，然后选择“定义坡度”。

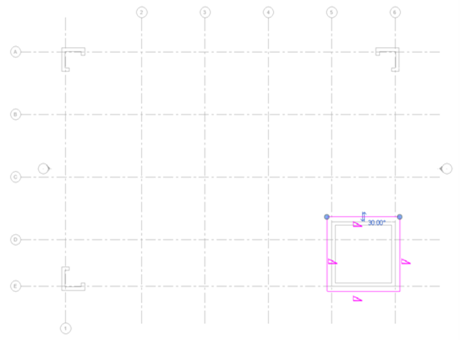

[*]在绘图区域中，高亮显示入口墙。当虚线显示在墙的外部上时，按 Tab 键以选择墙链，然后单击以放置屋顶线。
[*]在“属性”选项板上，将“基准标高”设置为“03 - Upper Parapet”。

[*]在“模式”面板上，单击 （完成）以放置屋顶。

[*]绘制平屋顶：

[*]在“属性”选项板上，将“基线”值设置为“01 - Store Floor”。
[*]单击“建筑”选项卡“屋顶”下拉列表（迹线屋顶）。
[*]在“绘制”面板中，单击 （拾取墙）。
[*]在“选项栏”上，将悬挑设置为“0”，然后清除“定义坡度”。
[*]在“属性”选项板上，将“自标高的底部偏移”设置为“-750”。

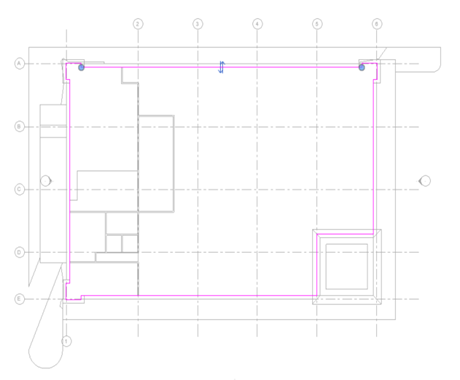

[*]在绘图区域中，请执行以下操作：

[*]高亮显示外墙。
[*]按 Tab 键来选择墙链。
[*]单击以放置屋顶线。

[*]在“模式”面板上，单击（完成）。




将墙附着到屋顶

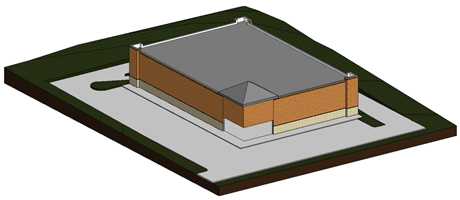

[*]在“快速访问工具栏”上，单击 （默认三维视图）。

请注意，内墙穿过屋顶延伸。



[*]将光标放置在一面内墙上，然后单击以选择该墙。
[*]单击鼠标右键并选择“选择全部实例” 选择“在视图中可见”，以选择所有内墙。
[*]单击“修改 | 墙”选项卡“修改墙”面板（附着顶部/底部）。
[*]单击以选择平屋顶。

请注意，墙不再穿过屋顶延伸。
