飘窗是住宅项目常用的构件，飘窗族与普通窗族的制作方法相似。
具体方法如下:
(1)新建族，选择“基于墙的公制常规模型.rft” 为样板，将族类型改为“窗”;

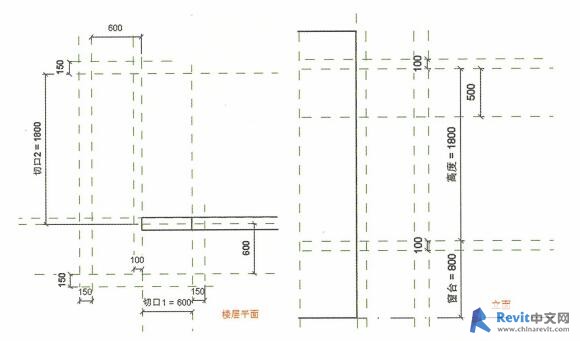

(2)绘制参照平面，并添加参数;

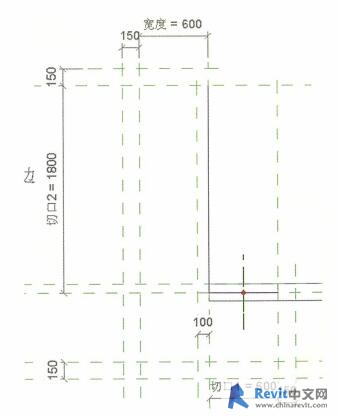

(3)转到参照平面，创建空心放样，以便在项目模型中自动扣挖墙体。根据参照平面创建放样路径，路径端点与参照平面锁住并打钩完成路径绘制;

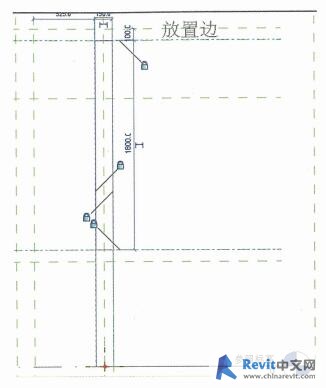

(4)转到右立面绘制放样轮廓，同样将其锁定在立面参照平面与墙体并打钩完成;
(5)通过参数测试空心放样模型可控性，并剪切墙体;

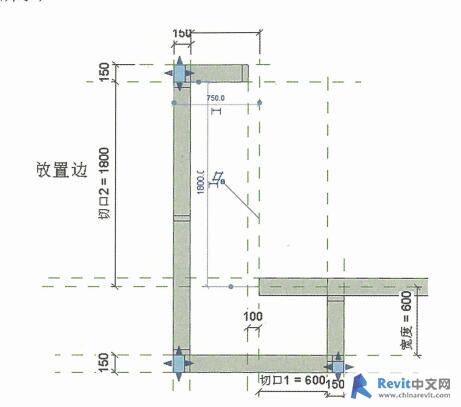

(6)转到“放置边”，立面图根据参照平面创建拉伸窗框模型，打钩完成，转到平面设置厚的参数并锁定;

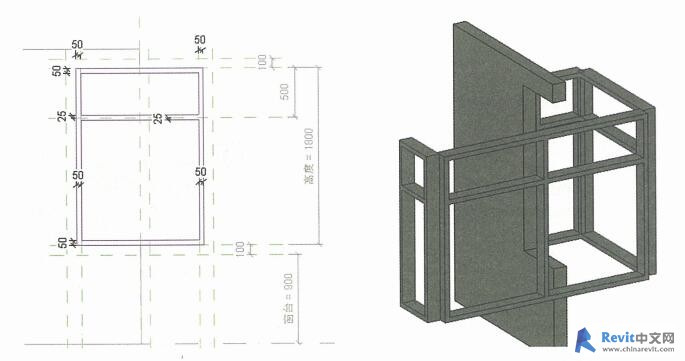

(7)用同样的方法创建窗框，完成后的窗框;
(8)添加转角竖梃:转到“ 参照标高”创建实心拉伸，再转到立面图调整高度并锁定;
(9) 创建玻璃:点击“放样”按钮，根据飘窗的形状绘制放样路径,完成路径后创建截面，完成如图所示的玻璃;

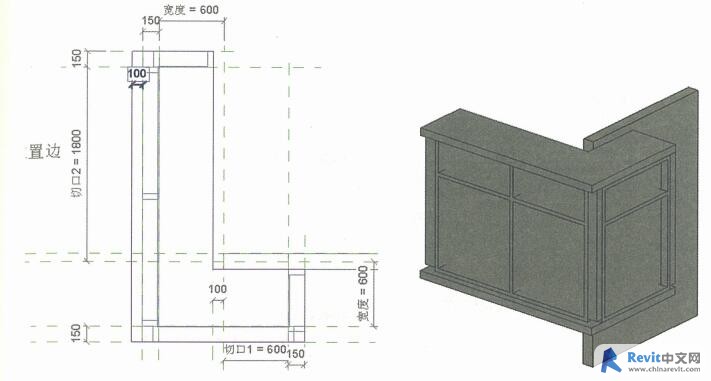

(10)添加窗台和顶板:在“参照立面”创建拉伸，根据飘窗的形状绘制拉伸草图(见图264)，并锁定边界，打钩完成转到立面调整高度，完成如图所示的窗台和顶板;

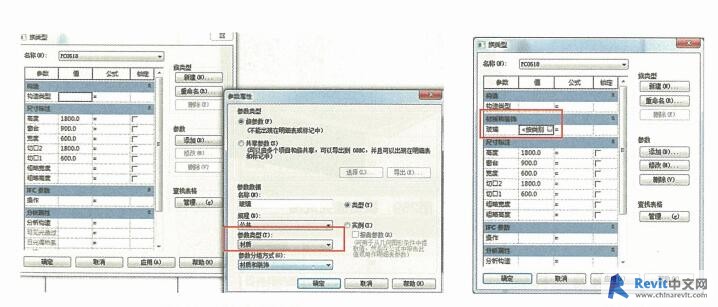

(11) 添加材质:点击“族类型”命令，添加“玻璃、窗框、窗台”材质;点击“添加”按钮。在“族类型”对话框“材质与装饰”下面点击“玻璃”后面“按类别”的小按钮，在弹出的“材质浏览器”里选择“玻璃”;

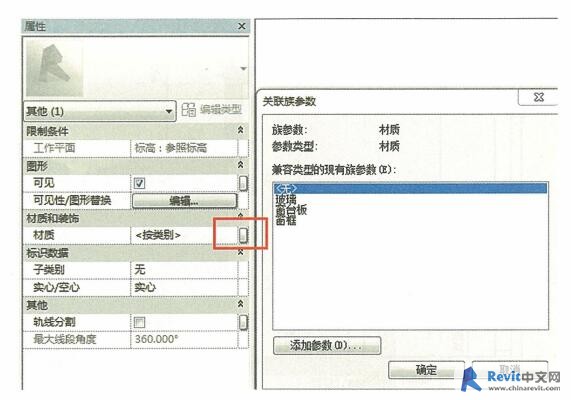

(12)关联材质:选中玻璃对象，在“属性”框里“材质和装饰”栏下面点击“材质”后面“按类别”的按钮，打开“关联族参数”对话框,选择对应的玻

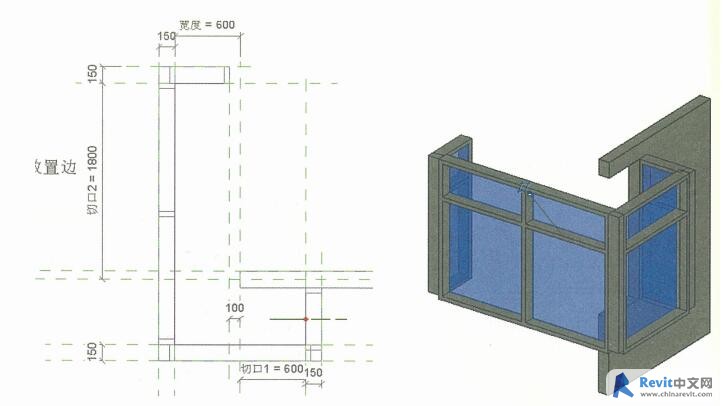

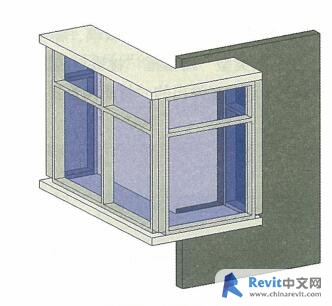

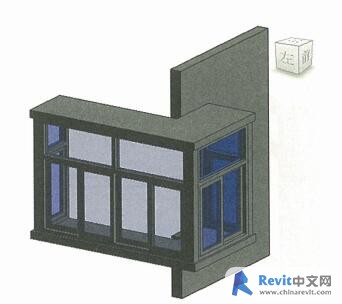

璃材质，，单击“确定”按钮，最终完成如图所示飘窗族。
