本例先分别创建窗扇与拐角窗的边框两个族文件，然后利用族嵌套的方式，把窗扇族文件载人拐角窗边框族文件中。具体步骤如下:

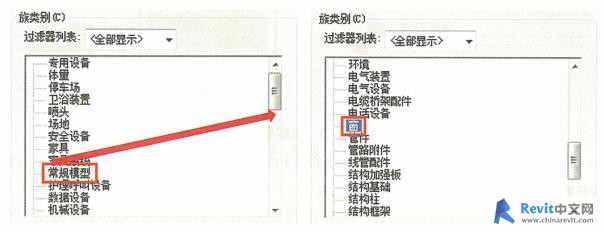

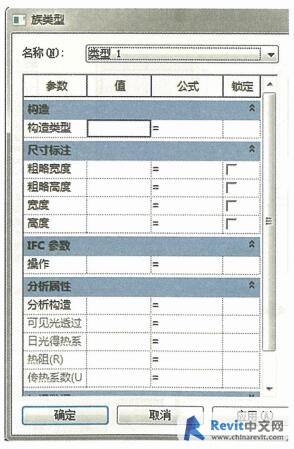

(1)新建族，选择“公制常规模型”样板;点击功能区“创建>族类别和族参数”命令，可以看到样板中所默认的族类别为“常规模型”以灰底色显示，拖拉右侧下拉划块至“窗”出现，点选“窗”，族类别就修改为“窗”。当族类别修改之后，族默认的参数也会发生改变，如图所示。

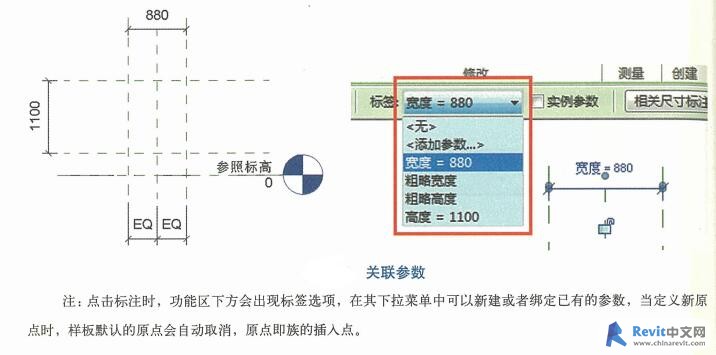

(2)打开立面图的“前”视图，为了参数化控制窗的尺寸和定位，用功能区“创建>参照平面”命令绘制参照平面，添加尺寸标注及初设的默认参数(这些参数以后族的使用者还可按实际需要修改)，并将参数关联相应的标注。默认的“定义原点”是中心参照平面，你可以重新定义任何一个 参照平面。

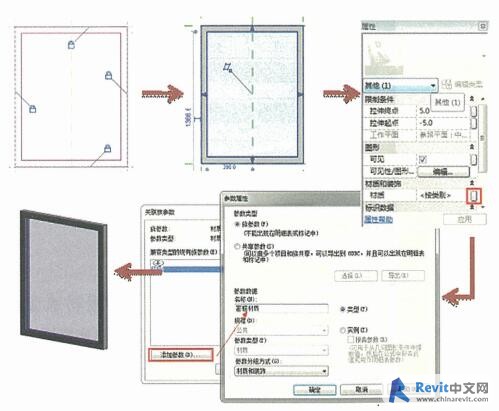

(3)绘制窗扇边框，并将其锁定参照平面。完成几何图形后，添加窗扇材质参数，调整参数并测试族行为，保存窗扇族，如图创建窗扇流程所示。

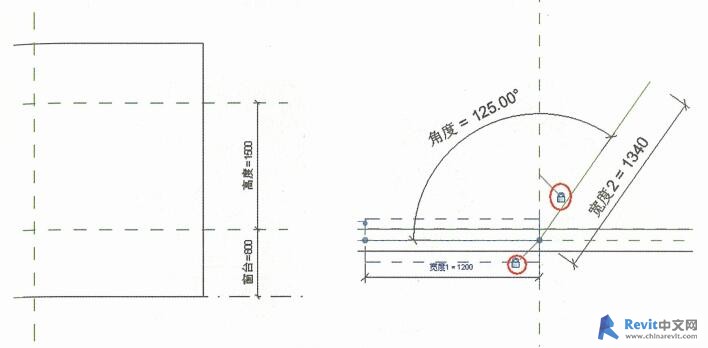

(4)新建族，选择‘ 基于墙的公制常规模型’静”为样板，将族类型改为“窗”绘制参照线及参照平面并添加标注，并添加相应参数。
(5) 创建空心放样剪切墙体，这是非常关键的一-步。转到平面视图绘制路径，立面视图绘制轮廓。

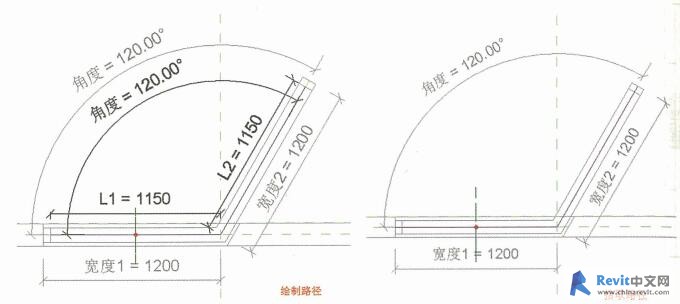

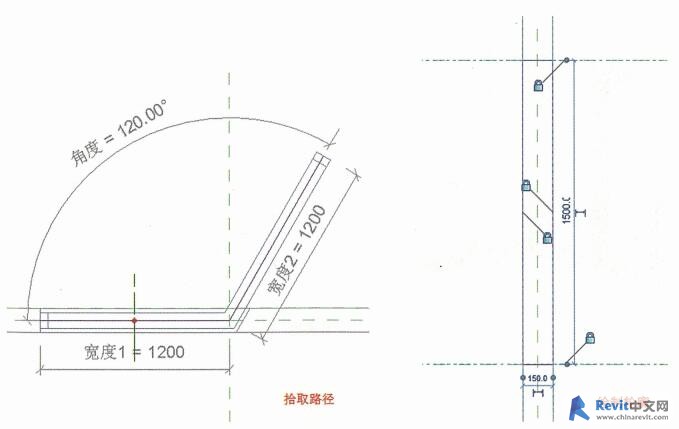

(6)用创建窗扇族同样的方法创建窗框和竖梃。注意:在创建放样时，当所绘制路径长度与参照线长度一致，可用“ 拾取路径”功能创建路径;当路径长度与参照线长度不一-致时，则用“绘制路径”功能创建路径，并添加参数控制路径长度与角度。

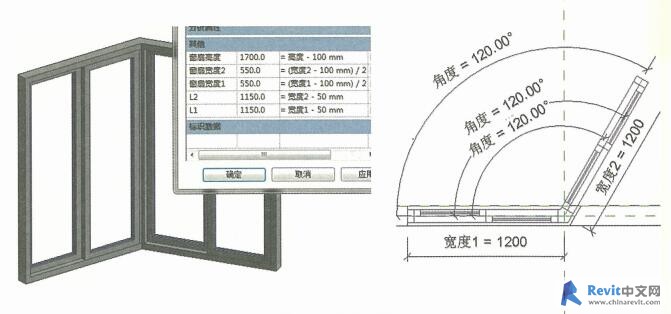

(7)载入之前创建并保存的“窗扇”族，放置于族中相应位置上并锁定位置(转角边窗扇需添加角度参数驱动)，添加参数并关联族“窗扇”中参数，测试族参数是否正确后保存。
