在Revit中，可以为墙体设置多层构造，并设计了“包络”这个属性，可以设置墙体构造在插入点以及墙端点处如何包络。

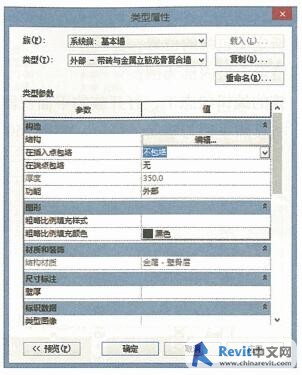

点开墙属性栏，就可以看到有两个属性，“在插入点包络”和“在端点包络”，如图所示。在此处就可以为墙体作整体的包络设置。若要单独为某一构造层设置包络， 就要到墙体复合材质设置框中去设置，每层构造之后都有“包络”选项，可以钩选或取消。

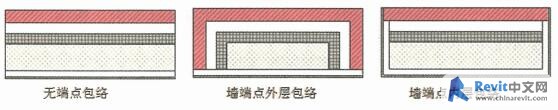

“在端点包络” 中有“无”、“外部”、 “内部”三个选项，对应的形式如图所示。

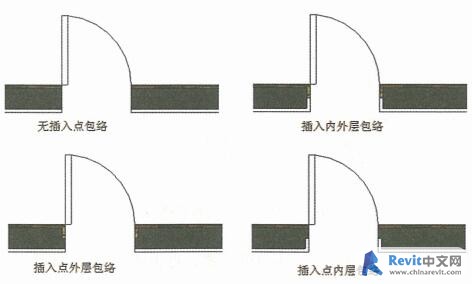

“在插入点包络”中有“不包络”、“两者”、“外部”、“内部”四个选项，对应的形式如图所示。
如果在默认设置下，插入点内部、外部包络的样式并不是我们想要的，这时，我们可以通过修改插入的族来重新定义包络的位置。
以设置墙体面层内部包络至面层内部为例:

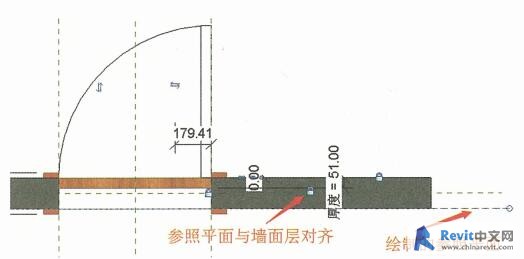

(1)在门、窗或者洞口族的编辑状态下，打开族的平面视图，在与墙的面层对齐的位置上绘制-个参照平面，将参照平面与墙面层锁定，如图所示。

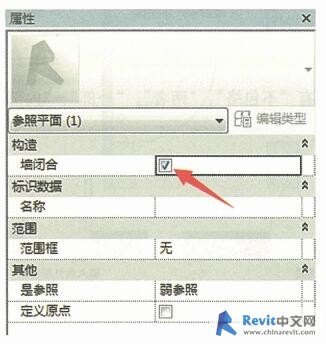

(2)设置参照平面的墙闭合选项打开，选择参照平面，在实例“属性”对话框中把“墙闭合”选项打开，如图所示。

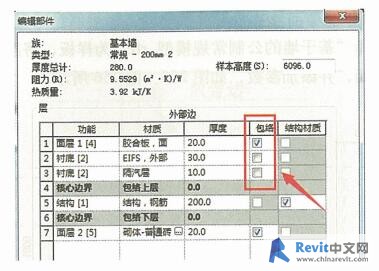

(3)把族载入到项目中后进行墙体包络设置，点击墙的类型属性栏中的“结构”参数，在结构层设置中钩选需要包络的层，如图所示。

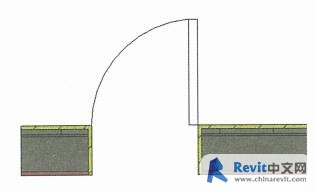

完成后，插入门处的墙体包络变为如图所示。
