Revit族制作技巧丨常用族制作（1）

发布：中文网小编浏览：10780人

发布于：2019-08-09 10:57

软件系统课程共有600+软件系统视频教程可供学习，下载APP免费学！

CAD

Plant 3d

ACE

Revit

Navisworks

Inventor

P&id

3dsmax

Dynamo

工程基础

VRay

SketchUp

Fuzor

Lumion

Twinmotion

Synchro 4D

tekla

Enscape™

Civil3D

晨曦BIM

catia

橄榄山

建模大师

InfraWorks

慧筑巧模

BeePC

Bentley

PTV

酸葡萄

海迈建模

二次开发

BDIP

Cinema 4D

PPT

Excel

Word

思维导图

BIMFILM

广联达

项目管理

BIM基础

成人自考

成人高考

远程教育

开放大学

施工工艺

更多软件

一、创建家具族
1) 在“文件”菜单上，单击“新建”“族”。
2) 在“新建”对话框中，定位到“Metric Templates”文件夹。
3) 选择“Metric Furniture.rft”，然后单击“打开”。
4) 创建实体几何图形，设置必要的参数。
二、创建栏杆族
1) 在“文件”菜单上，单击“新建”“族”。
2) 在“新建”对话框中，定位到“Metric Templates”文件夹。
3) 选择“Metric Baluster.rft”，然后单击“打开”。
4) 创建实体几何图形，在立面上将实体高度与栏杆高度参照平面锁定。
三、创建轮廓族
(一) 绘制扫掠轮廓
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Profile.rft”，然后单击“打开”。

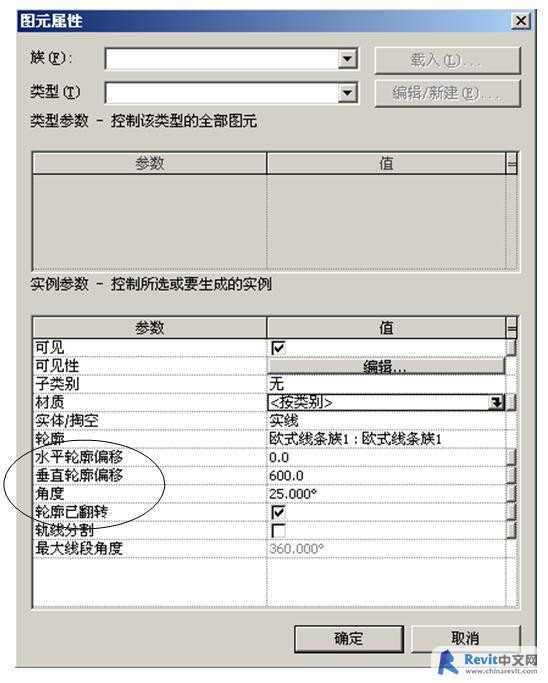

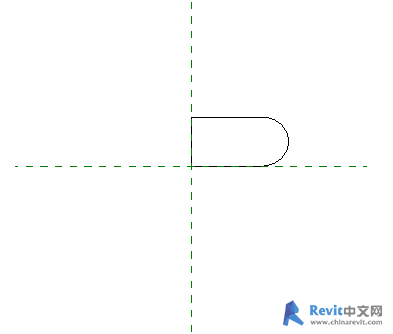

4. 使用“线”绘制扫掠轮廓，扫掠轮廓应该以参照平面的交点为起点。

(二) 绘制扶手轮廓
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Profile-Rail.rft”，然后单击“打开”。

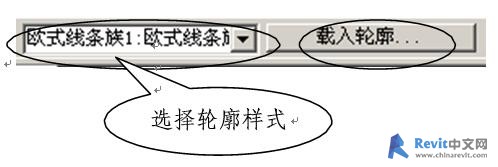

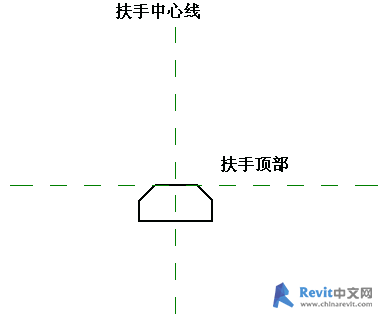

4. 使用“线”绘制扶手轮廓，扶手轮廓的顶部应该与扶手顶部参照平面重合。

(三) 绘制楼梯前缘轮廓
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Profile-Stair Nosing.rft”，然后单击“打开”。

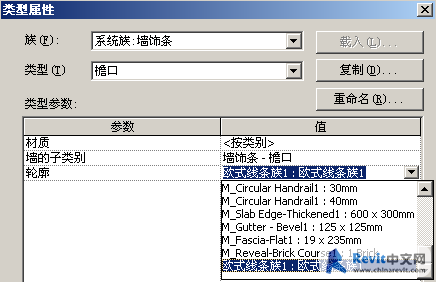

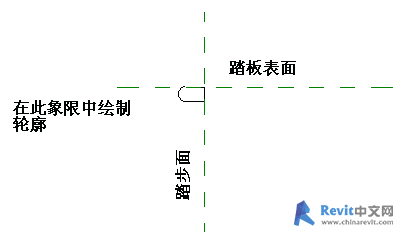

4. 使用“线”绘制楼梯前缘轮廓。

(四) 绘制分隔缝轮廓
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Profile-Reveal.rft”，然后单击“打开”。
4. 使用“线”绘制分隔缝轮廓，分隔缝轮廓的左边缘必须与墙面参照平面重合，且必须在墙体内（墙面参照平面的右侧）绘制分隔缝。

(五) 绘制主体放样轮廓
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Profile-Hosted.rft”，然后单击“打开”。
4. 使用“线”绘制主体放样轮廓。主体放样轮廓的左边缘必须与主体面参照平面重合，且必须在主体外（主体面参照平面的右侧）绘制主体放样轮廓。
