创建房间标记
1. 在“文件”菜单上，单击“新建”“族”。
2. 在“新建”对话框中，定位到“Metric Templates\Annotations”文件夹。
3. 选择“M_Room Tag.rft”，然后单击“打开”。
4. 使用“标签”插入需要的标记参数，注意选择合适的显示位置和文字大小。
创建注释符号
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates\Annotations”文件夹。
3. 选择“Generic Annotation.rft”，然后单击“打开”。
4. 绘制注释符号。
创建标题栏族（即图框族）
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates\Titleblocks”文件夹。
3. 选择“A0 metric.rft”，然后单击“打开”。
4. “文件”

注意：导入 DWG 图框大小为实际尺寸。A0：1190X840MM
5，选择导入的 DWG 图框，

修改文字大小。

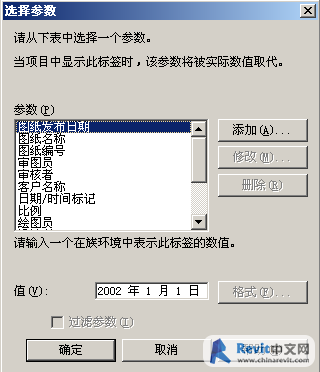

6，使用“标签”在图框内相应的位置添加“图纸名称”“图纸编号”等参数。

7，保存图框，“另存为”。
创建详图构件族
1. 在“文件”菜单上，单击“新建” “族”。
2. 在“新建”对话框中，定位到“Metric Templates”文件夹。
3. 选择“Metric Detail Component.rft”，然后单击“打开”。
4. 使用“线”和“填充面域”绘制详图构件。

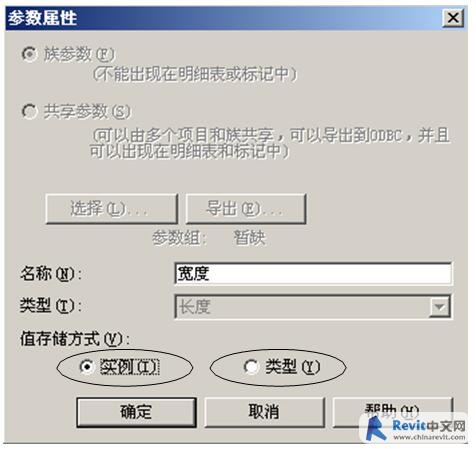

5. 可以为详图构件添加长度参数。注意“实例”方式和“类型”方式的区别

“实例”方式可以实现以下操作：（十分有用）

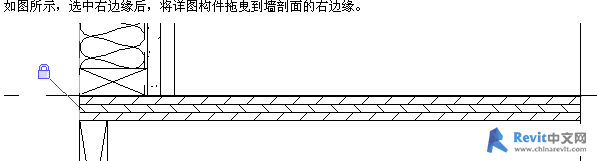

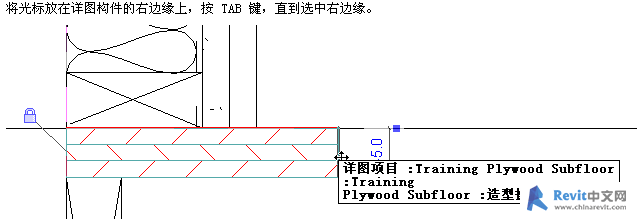

将详图构件添加到项目中 (从库中载入族)
1,在设计栏上单击“绘图”选项卡。

2,重复详图”时,点击

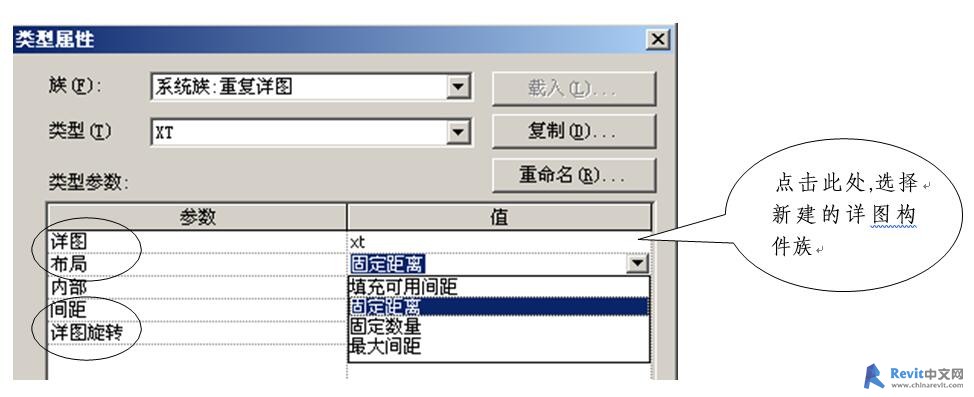

,点击编辑/新建,出现下列对话框:

可以通过复制,重命名,使用新建的详图构件族创建新的详图构件类型.
创建内建族
内建族在当前项目中创建，而不是在族编辑器中创建。内建族根据它们的已指定族类别与建筑模型交互作用。
1. 在设计栏上单击“建模”选项卡。
2. 在设计栏上单击“创建”。
3. 在“族类别和族参数”对话框中，选择“族类别”.
4. 在设计栏上单击“实体”命令创建内建族。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
