本节重点：

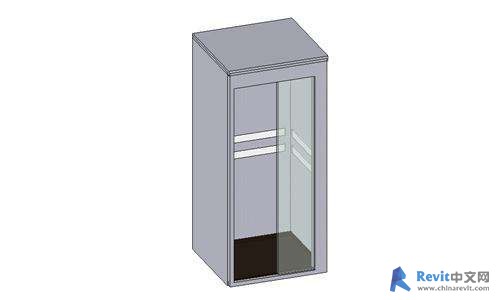

1，在电梯族中，设置电梯轨道高度对电梯显示的影响。
2，用“拉伸”创建掏空和实体构件
3，选用基于楼板的常规模型的族样板可以创建同楼板相关联的各种构件族，如：楼板，地坑等。 任意角度的“L”型地坑可以用“扫掠”来创建掏空和实体构件。参考万能转角窗的制作。
4，拓展思考，选用基于墙的常规模型的族样板可以创建同墙相关联的各种构件族，如：壁灯，靠 墙放置的家具和卫生洁具，门窗，装饰构件，雨篷等等。此外，Revit 还提供了基于屋顶和吊顶 的族样板和专用的灯具、设备、幕墙嵌板等专用族样板，请各位尝试、研究、体会。
" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
1.参照平面与标签
[*]新建族文件，选择“Metric Generic Model floor based(基于楼板的常规模 型).rft”为样板
[*]打开“族类别和族参数”对话框，设成“专用设备”类别
[*]绘制参照平面，其相对位置为 1200、200
[*]标注尺寸，锁定 200 尺寸
[*]添加“基坑深”参数，将尺寸转为“基坑深”参数标签
[*]用同样方法绘制其他参照平面，添加“高度、宽度、深度、电梯间宽度、 电梯间深度”参数，标注尺寸并转为相应的标签
2.创建基坑
[*]用拉伸创建基坑
[*]偏移 240，沿电梯井参照平面绘制矩形，标注尺寸并锁定，完成绘制
[*]调整拉伸起点、终点位置并锁定
[*]用拉伸创建掏空
[*]沿电梯井参照平面绘制矩形并锁定，完成绘制
[*]调整拉伸起点、终点位置并锁定
[*]用“剪切几何图形”命令，剪切楼板基坑洞口
3.创建电梯轨道
[*]用拉伸创建轨道
[*]绘制轮廓、镜像轮廓，完成绘制
[*]调整拉伸终点位置并锁定
4.绘制电梯平面显示线
[*]用“符号线” 绘制电梯平面显示线条
[*]沿电梯间参照平面绘制矩形并锁定其位置，绘制对角线
[*]绘制配重块矩形，调整其尺寸、位置，设置其可见性
5.新建电梯类型
[*]新建 DT2520 类型
[*]保存族文件为“电梯.rfa”
6.载入项目
[*]在项目中载入“电梯.rfa”族文件，用“构件”命令放置电梯
[*]注意六层平面显示
[*]新建 DT2020 电梯类型，修改宽度值为 2000，调整电梯高度值为 24000
[*]所有平面均正常显示
