[*]新建族文件，选择“Metric Generic Model wall based（基于墙体的公制常规 模型）.rft”为样板
[*]在菜单栏中“设置”中打开“族类别和族参数”对话框，选择“窗”类别

[*]在平面、立面视图绘制相关参照平面

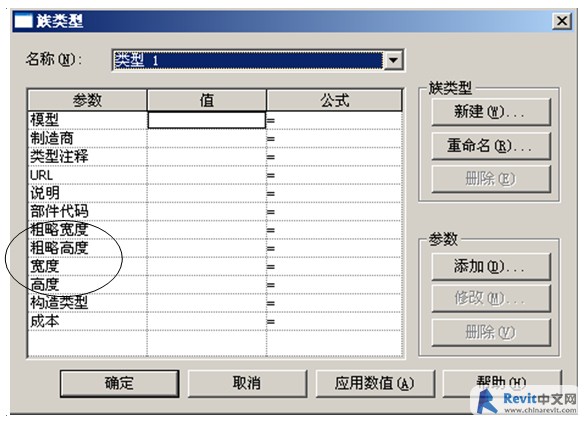

[*]添加转角角度、宽度 A、宽度 B、默认窗台高度、窗框材质、和玻璃材质参 数
[*]设置“粗略宽度”的公式为“宽度 B*sin（转角角度）”
[*]添加尺寸标注，将尺寸标注转成相应的标签

[*]用“扫掠”创建掏空，绘制二维路径，拾取工作平面
[*]绘制线条并锁定其位置，完成路径
[*]绘制轮廓：沿墙体和参照平面绘制矩形，并锁定其位置，完成轮廓，完成 扫掠
[*]用“剪切几何实体”命令剪切墙体洞口

[*]用“扫掠”创建整体窗框，绘制二维路径，拾取工作平面
[*]绘制线条并锁定其位置，完成路径
[*]绘制轮廓：绘制矩形，锁定其上、下边界，调整矩形宽度，完成轮廓，完成扫掠
[*]设置窗框的子类别和材质参数，新建木头窗框材质

[*]用“扫掠”创建掏空，绘制二维路径，拾取工作平面
[*]绘制线条并锁定其位置，标注其端点位置尺寸并锁定，完成路径
[*]绘制轮廓：绘制矩形，并锁定其左、右边界，标注上、下边界尺寸并锁定， 完成轮廓，完成扫掠

[*]用“符号线”绘制一条不可见线作为辅助线，绘制剖面作为工作平面
[*]用“扫掠”创建掏空，绘制二维路径，拾取工作平面
[*]绘制线条并锁定其位置，标注其端点位置尺寸并锁定，完成路径
[*]绘制轮廓：选择剖面为工作平面，绘制矩形，并锁定其左、右边界，标注 上、下边界尺寸并锁定，完成轮廓，完成扫掠

[*]用“扫掠”创建玻璃，绘制二维路径，拾取工作平面
[*]绘制线条并锁定其位置，完成路径
[*]绘制轮廓：绘制矩形，锁定其上、下边界，调整矩形宽度
[*]设置窗框的子类别和材质参数，完成轮廓，完成扫掠
[*]设置玻璃的“可见性”为前/后和左/右视图

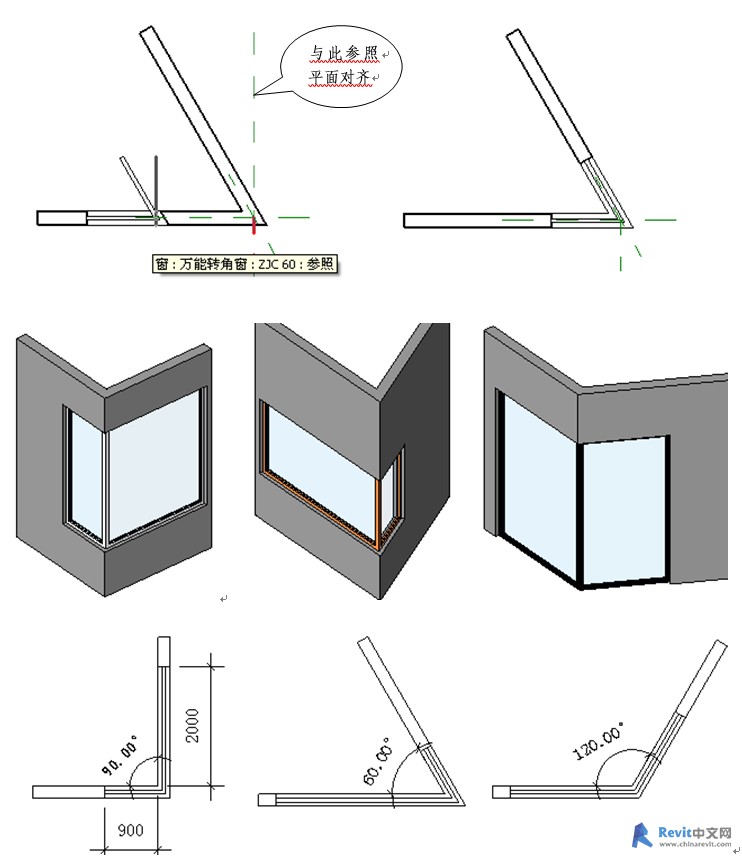

[*]重命名族类型，新建族类型，修改转角角度值
[*]添加垂直和水平翻转控制符号
[*]保存族文件
