1.创建门亮子
[*]新建族文件，选择“Metric window（公制窗）.rft”为样板制作门亮子
[*]按照洞口尺寸创建好玻璃和窗框后，将洞口删除，亮子的洞口将由门的洞 口来控制，将文件保存为“亮子”。
2.“从库中载入” 门亮子族文件，设置参数
[*]为了减少族的参数和约束，用 Metric Generic Model wall based.rft 的族样板 创建门的模型，用“洞口”命令在墙上创建门洞、门板，添加 “门板高” 的长度参数。

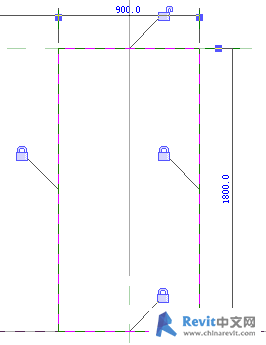

技巧：创建门板时只锁定三条边。

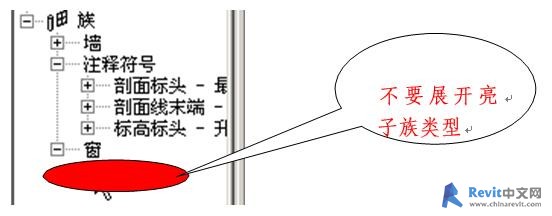

[*]万能门中载入“亮子”的族文件，在项目浏览器中将亮子托拽到墙上，将 中心线与门的中心线对齐并且锁定。
[*] 在万能门中添加相应的参数：添加新参数“显示亮子”的“是/否”参数来 控制是否现实亮子，“亮子高”的长度参数来控制亮子高度。
[*] 亮子作为嵌套族载入进来后，使其参数与门的参数相关联：底高度=门板高， 可见性=显示亮子，高度=亮子高，宽度=宽度，这样通过改变门的参数就可以直接控制亮子的参数。
3. 创建条件公式以控制族参数值

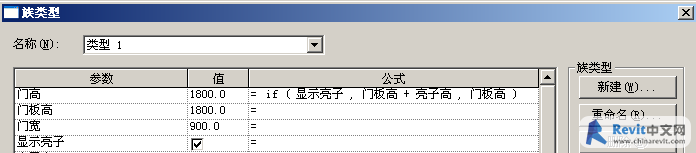

[*]用参数“门高”来控制万能门的总高度，显示亮子的时候高度等于门板高 加上亮子高，不显示亮子时高度等于门高，此处可用条件参数控制，即门 高= if ( 显示亮子 , 门板高 + 亮子高 , 门板高 )。
条件格式输入公式： If (condition, condition_true, condition_false)。

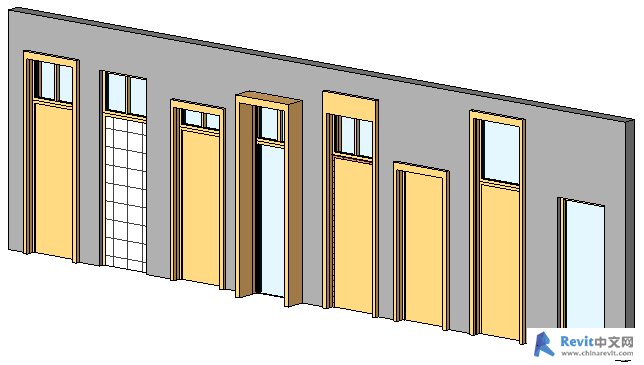

[*]用扫掠绘制门套，以下步骤省略（注意门的平面显示） 样板文件中“万能门”族通过修改参数所生成的几种窗类型举例：
