建筑施工工艺化标准 BIM三维图解——拉结筋植筋
工艺流程
工艺要点

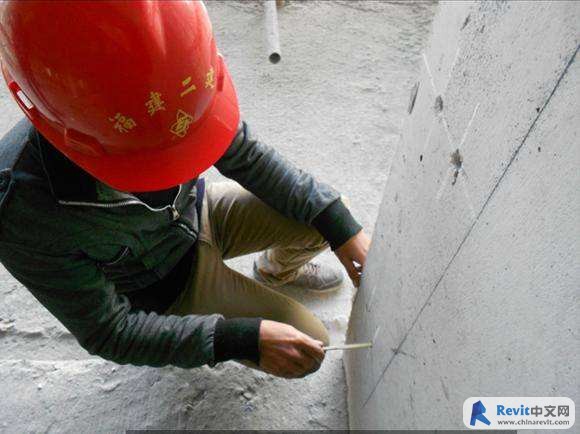

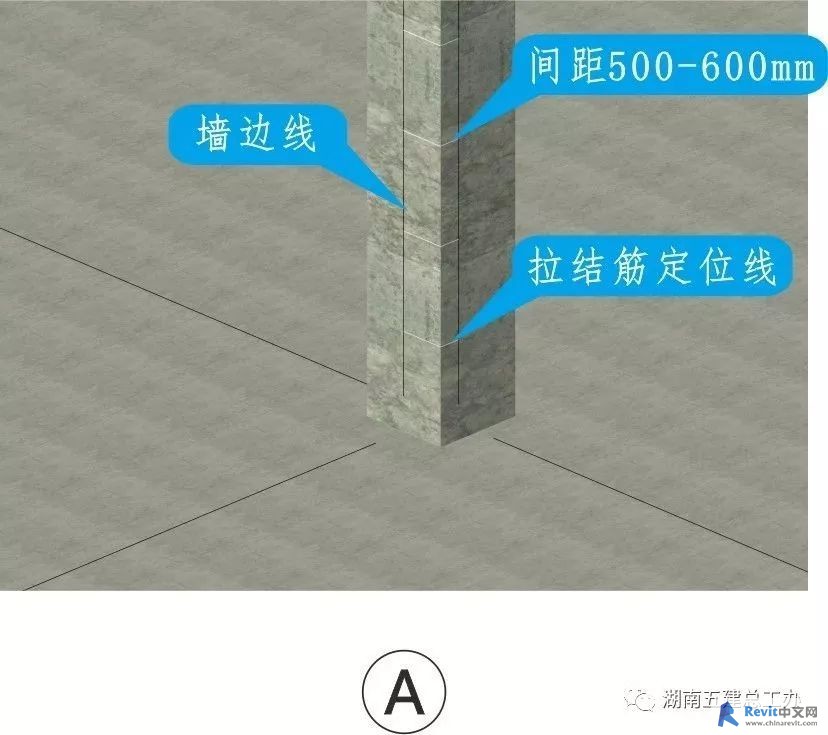

A.该层砌筑7天前准备植筋,根据主体控制线在柱、墙上弹出砌体边线和拉结筋定位线,结合砌体材料设置间距。

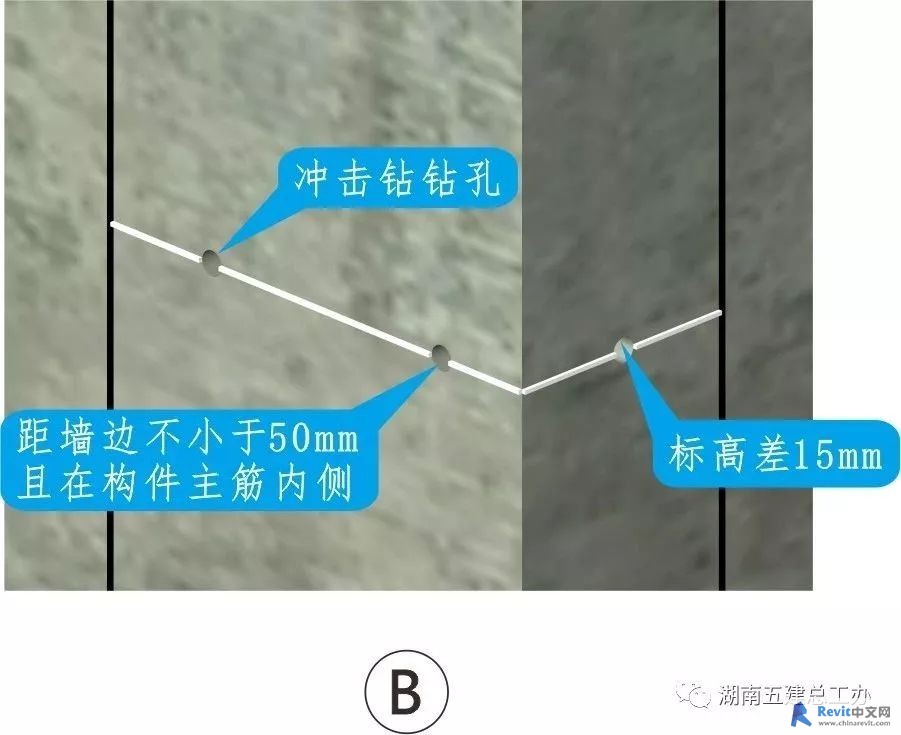

B.孔径为拉结筋直径(d)加4mm,孔深为15d+10mm，120厚及以下墙设一根,120厚以上墙每80-120mm增设一根。

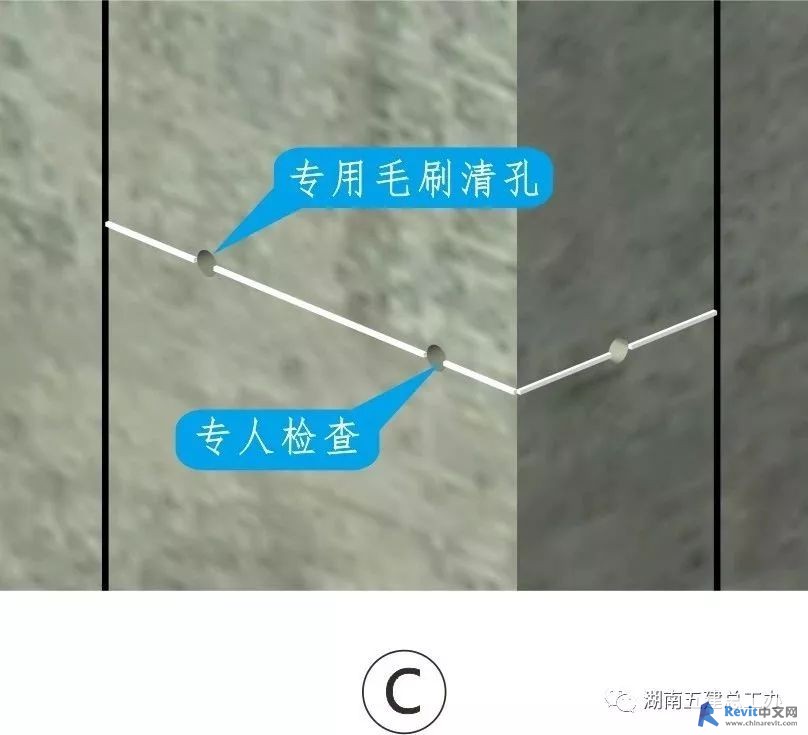

C.采用不掉毛的棒形毛刷反复旋转、抽动带出孔内灰粉、灰渣后,再用小型专用吹风机二次清理,确保孔内干净。

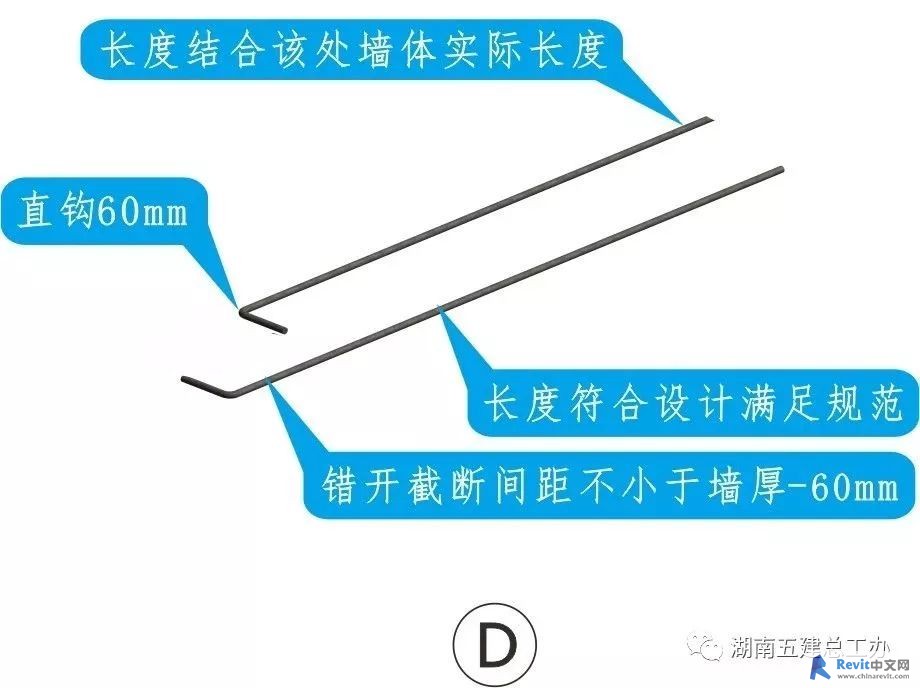

D.拉结筋长度满足设计和规范要求,埋入墙体端直钩长度不小于60mm,植筋前清理干净钢筋表面锈迹和油污等污物。

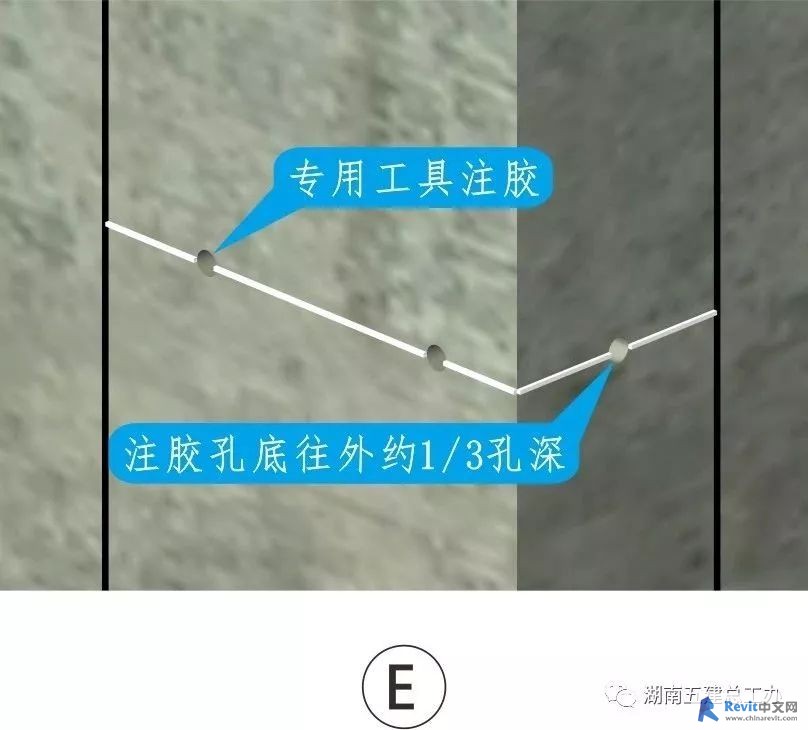

E.选用合格的植筋专用结构胶,注胶从孔底开始,孔内注胶达到孔深的1/3或计算孔内的用胶量,孔内注完胶后应立即植筋。

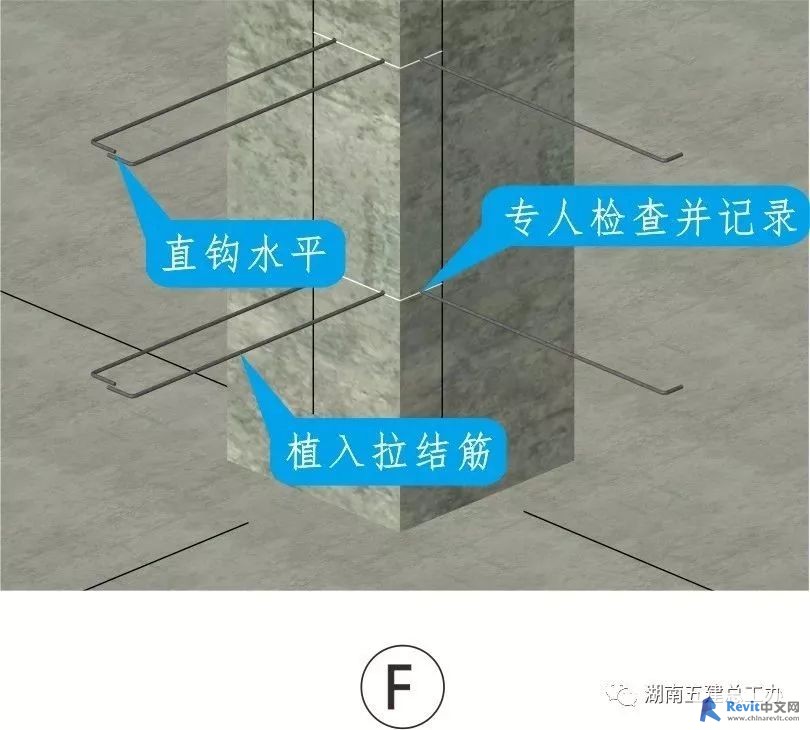

F.将结构胶涂于钢筋锚固端,然后缓慢将钢筋插入孔内,同时旋转钢筋并调整直钩方向,使结构胶从孔口溢出,排出孔内空气。

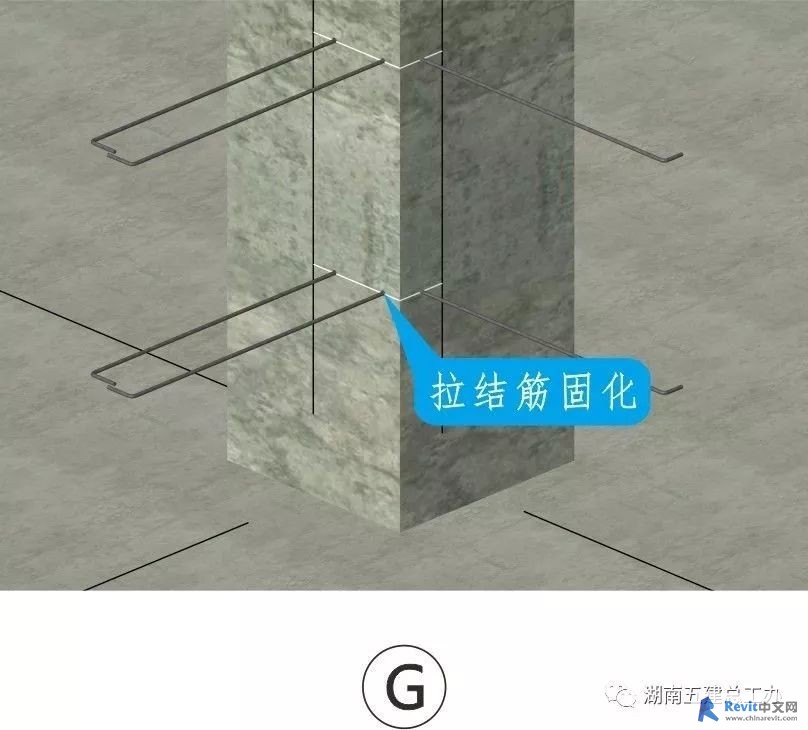

G.植筋施工完毕后注意成品保护,24小时之内严禁有任何扰动,杜绝影响拉结筋结构胶正常固化的其他交叉作业。

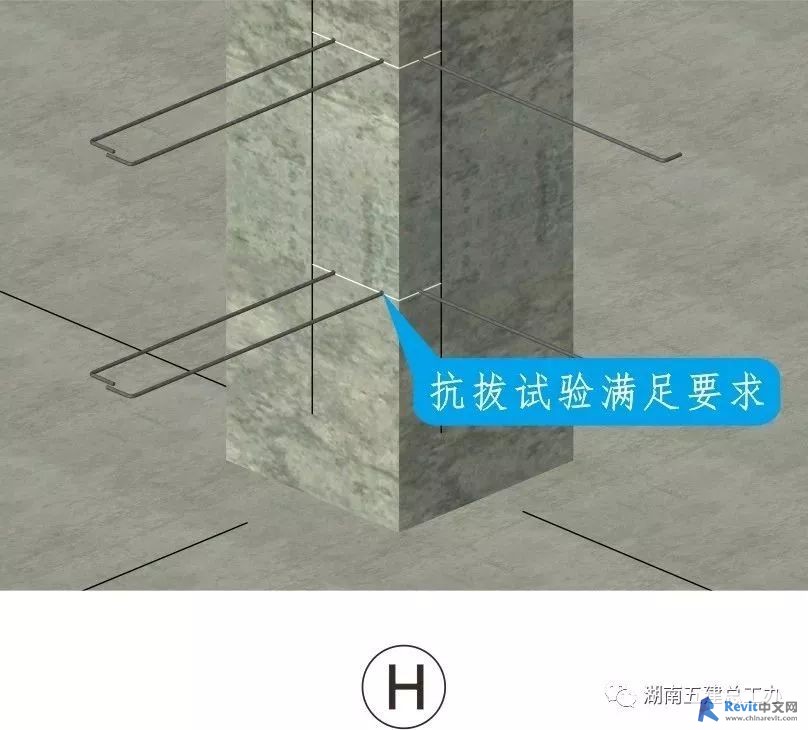

H.批量完成拉结筋植筋后,应按相关规定进行抗拔试验,对不符合要求的且双倍取样也不符合要求必须全部返工。

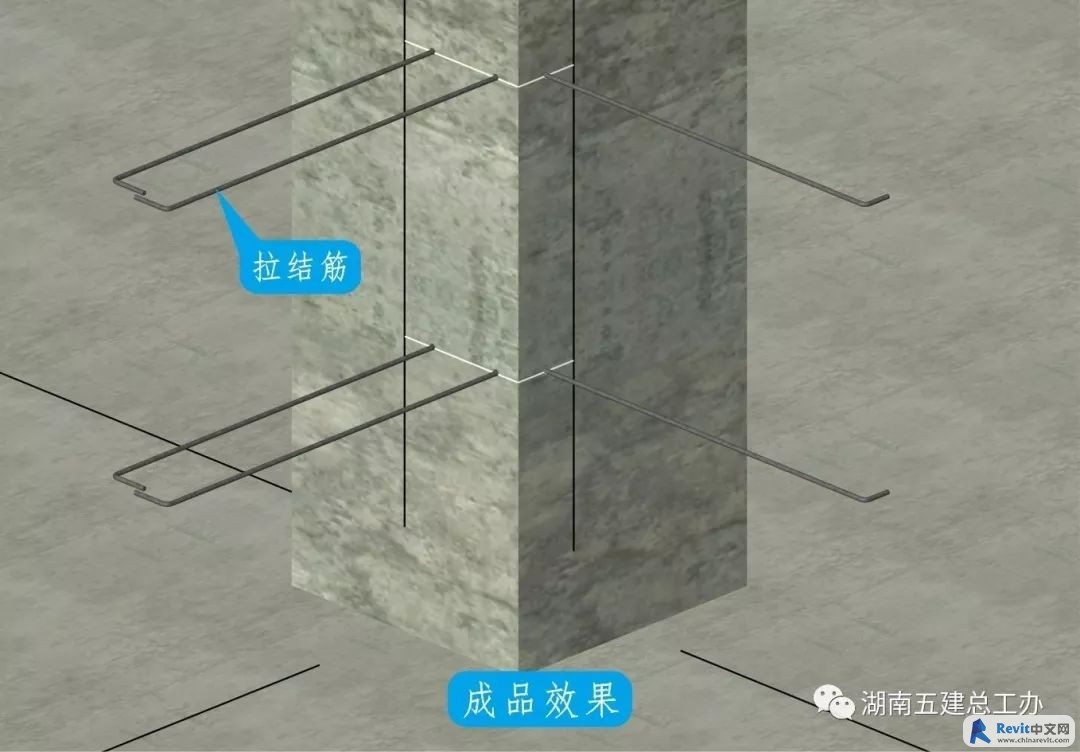

成品效果
拉结筋伸出砼构件长度符合设计满足规范并与该处墙体实际长度或门垛长度相吻合。
拉结筋竖向间距一致,横向位置合理,直钩水平,钢筋无松动根部无损伤现象,孔口无结构胶残留。
