Revit教程丨Revit导出CAD图纸时图层与对象颜色不一致的解决办法
在创建好Revit模型导出CAD后，发现导出CAD文件中图层颜色与对象颜色不一致，如图示为导出前颜色：

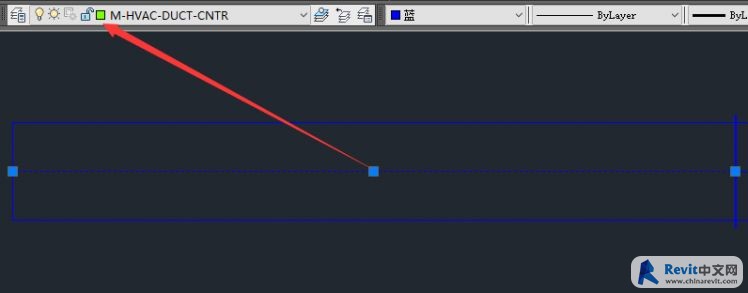

导出后对象颜色与图层颜色为如图所示：

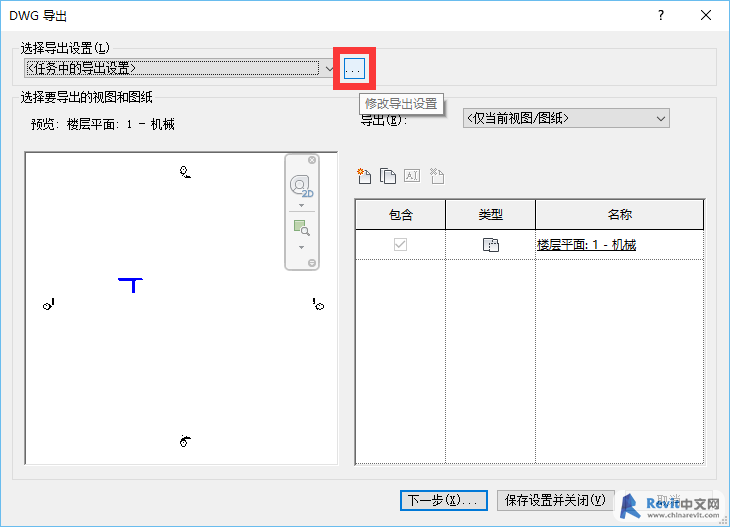

1. 在导出为DWG格式时，点击DWG导出文件的“修改导出设置”按钮。

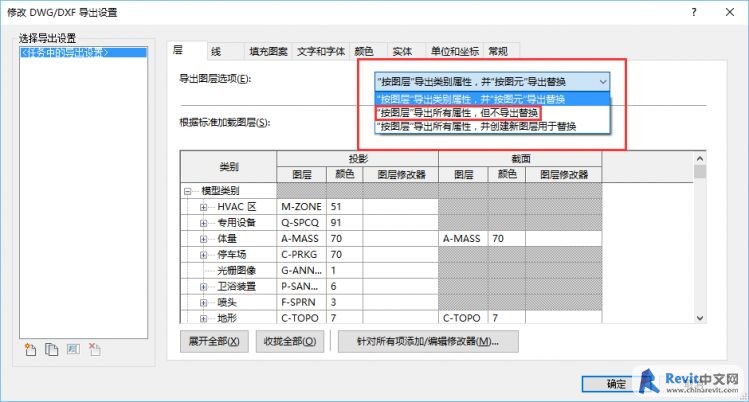

2. 默认情况下，导出图层选项是““按图层”导出类别属性，并“按图元”导出替换”选项，应将其更改为““按图层”导出所有属性，但不导出替换”

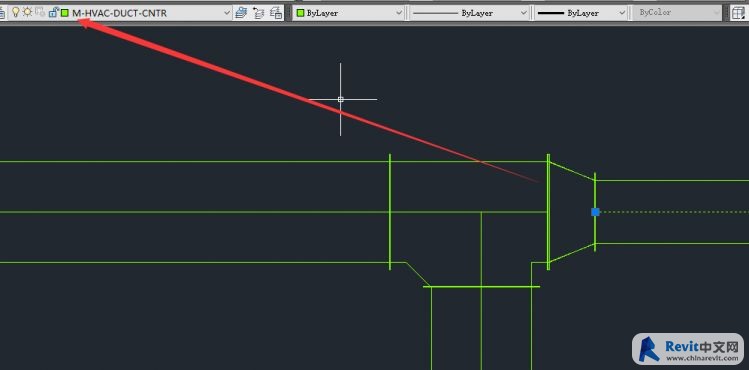

3. 更改后结果如图所示，图层颜色与对象颜色一致了。

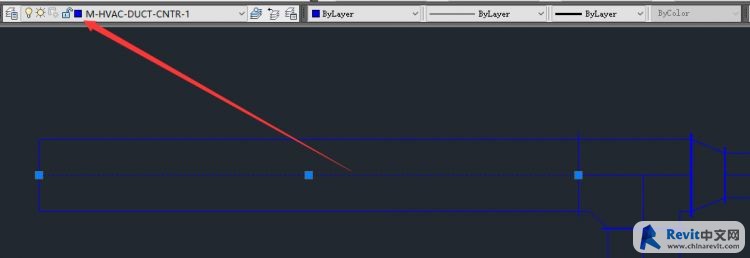

4. 或者更改为““按图层”导出所有属性，并创建新图层用于替换”。
5. 这样会根据在Revit中的颜色来创建图层，也可以达到颜色一致的效果。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
