建筑施工工艺化标准 BIM三维图解——外墙窗安装（无副框）
工艺流程
工艺要点

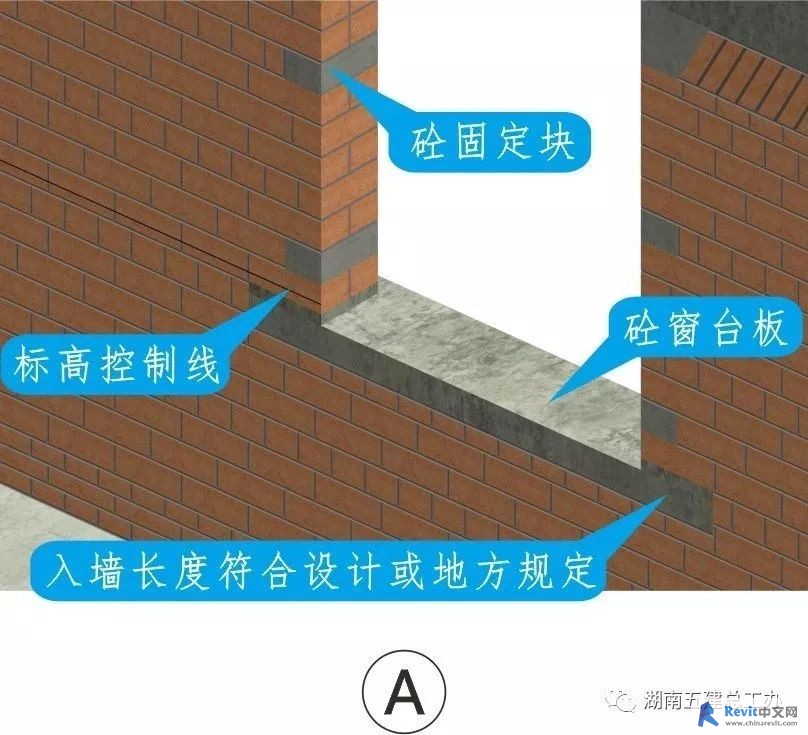

A.窗框安装前需提前弹设并复核室内1米建筑标高控制线、窗边垂直控制线、窗框于墙进出线,并与土建进行工序交接。

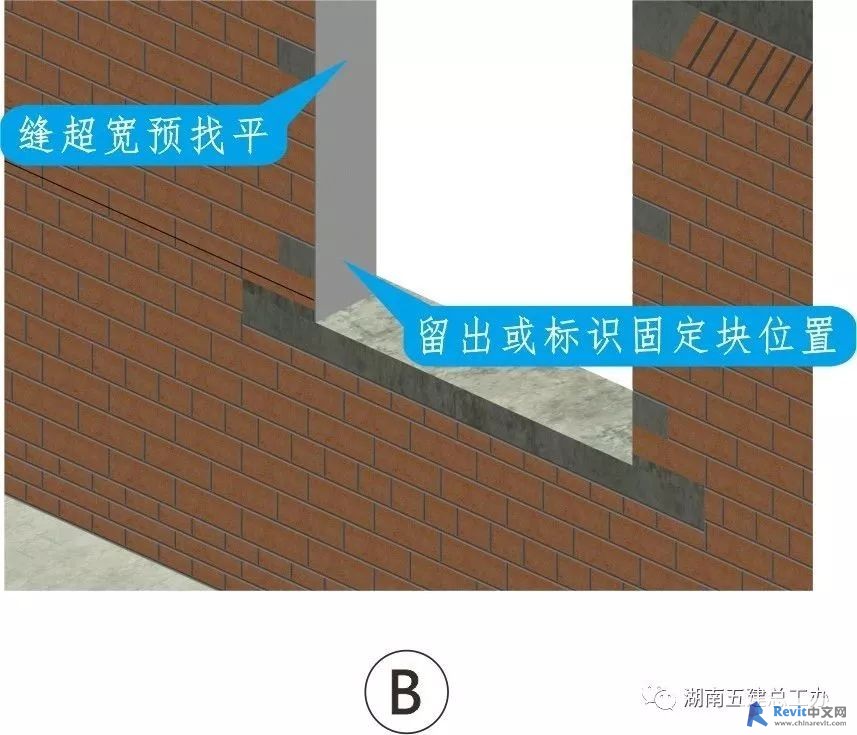

B.预计窗框至墙体缝隙超过20mm时需用水泥砂浆初找平,但需确保找平面粗糙,以便后续施工做法粘结牢固。

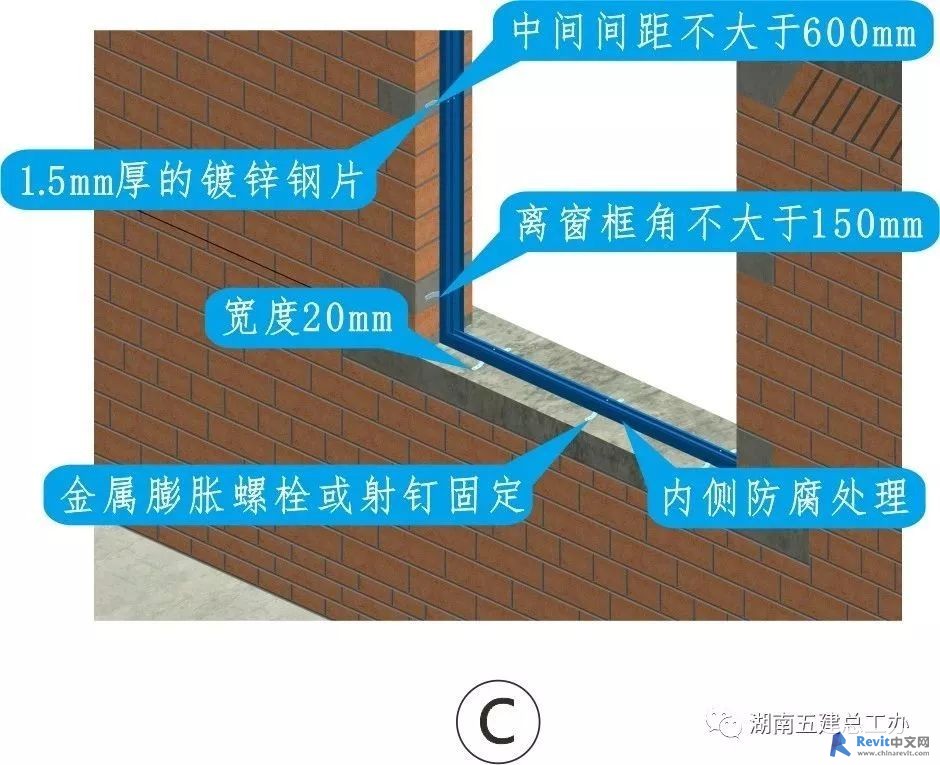

C.窗框采用木楔临时固定,复核无误后开始固定固定片,固定时应按对称顺序,先固定上下框,然后固定侧边框。

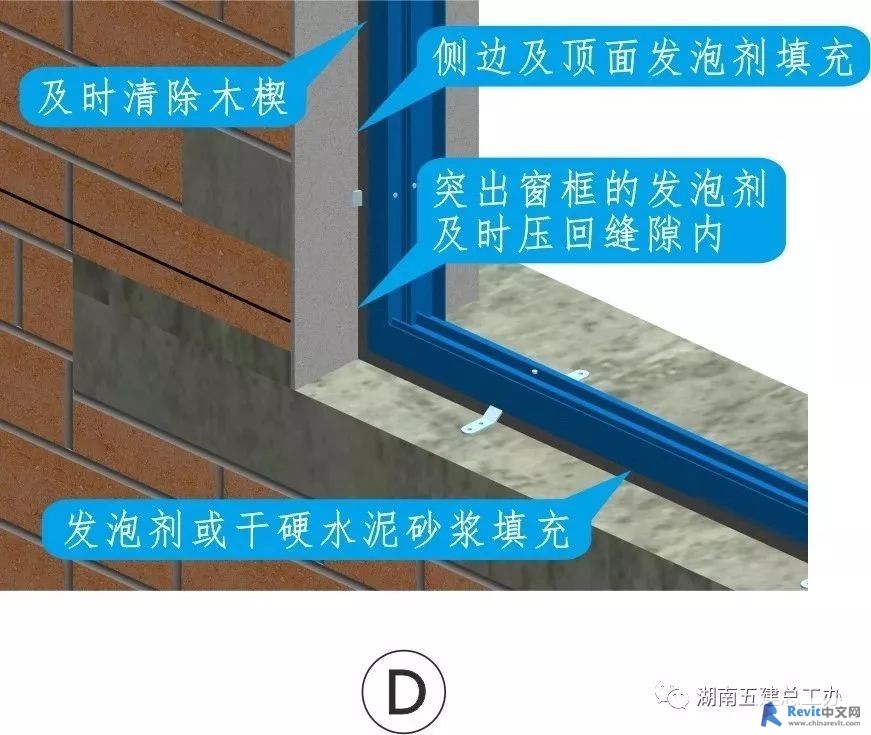

D.填充缝隙前需将缝隙清理干净,并将窗框与洞口间的保护膜撕去;如采用干硬性水泥砂浆填充,窗框内侧需增强防腐处理。

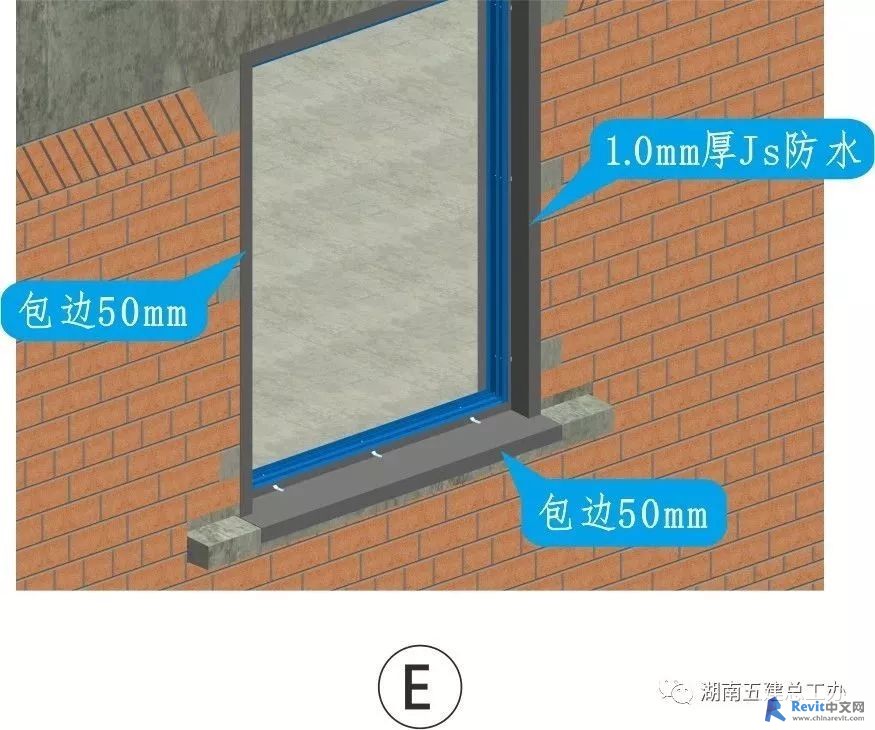

E.塞缝砂浆干燥后或发泡剂固化后,在洞口外侧四周分遍涂刷JS 防水,如基层为砖砌体则需在防水部位抹一层底灰。

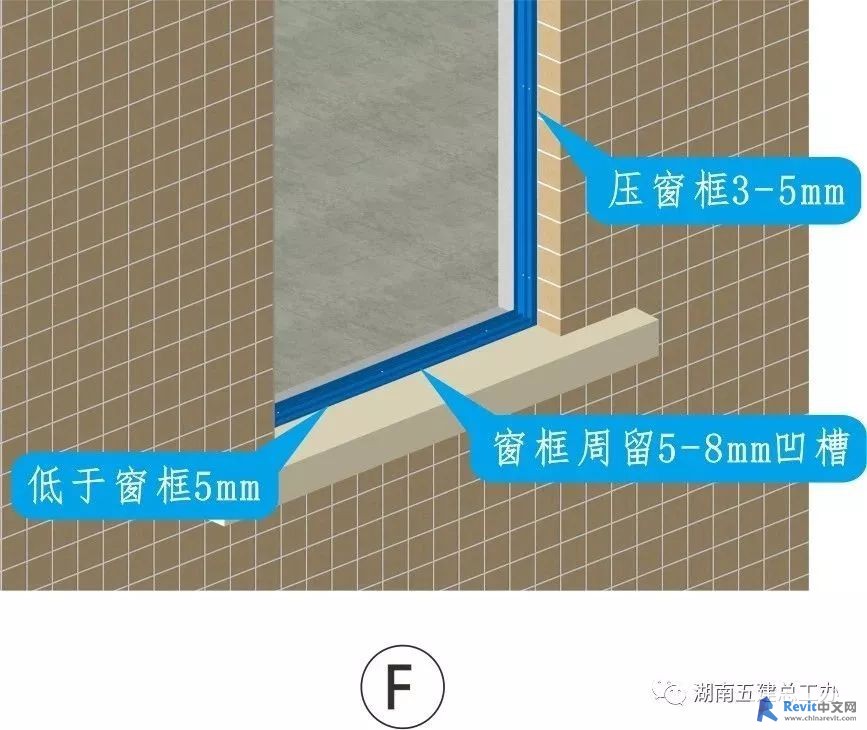

F.窗台向外坡度不小于10%且不小于25mm,外墙装饰面压窗框3-5mm,窗框边与外装饰留凹槽深宽均5-8mm,用密封胶填充。

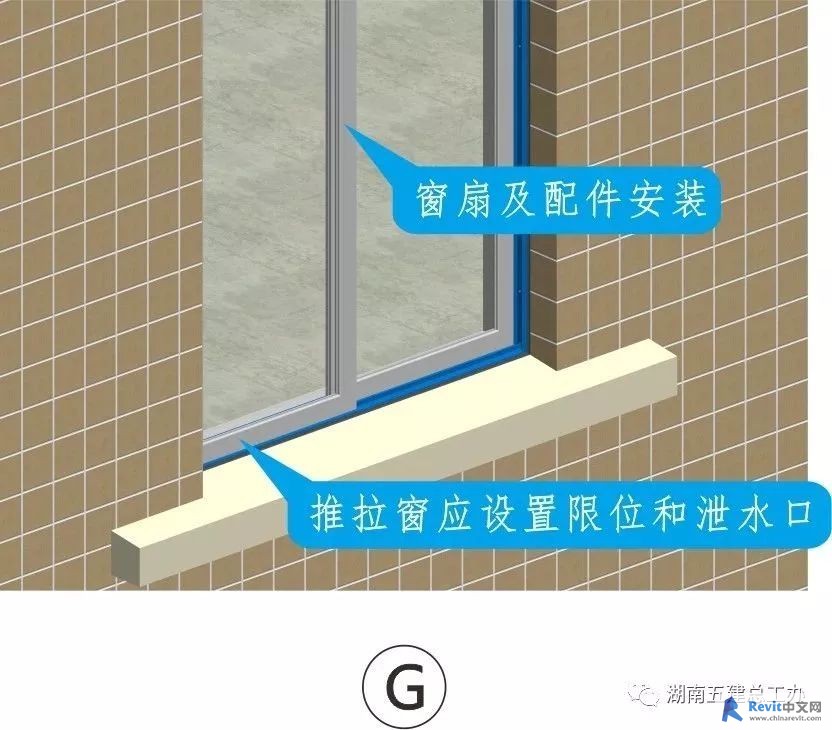

G.窗型材规格型号壁厚、五金配件、玻璃种类及厚度、密封条等符合设计规定,型材连接和玻璃嵌固牢固。

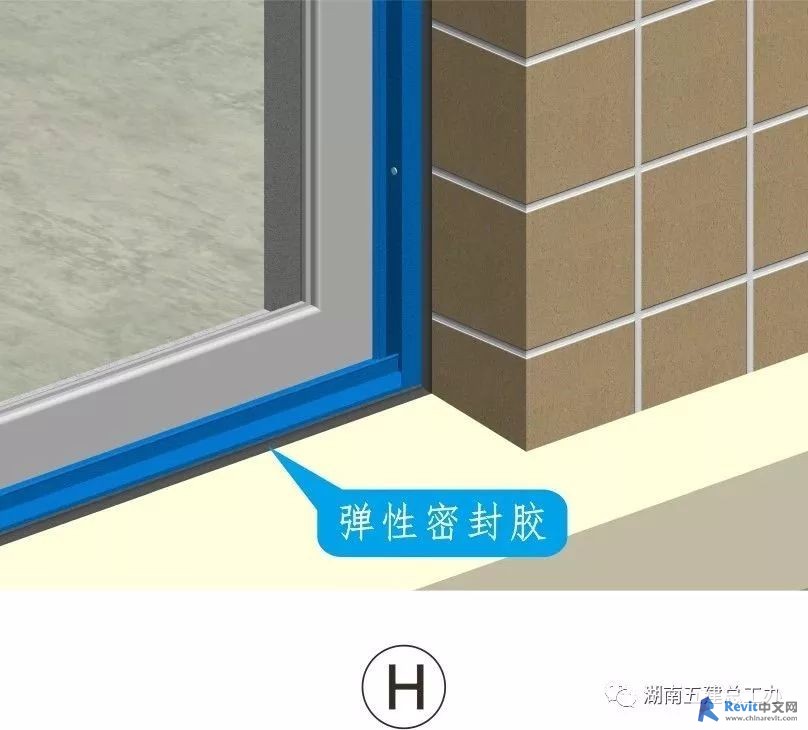

H.外墙装饰面完成并干燥后,在外饰面与窗框交接处的预留胶槽内打中性硅酮密封胶,密封胶固化后进行淋水试。

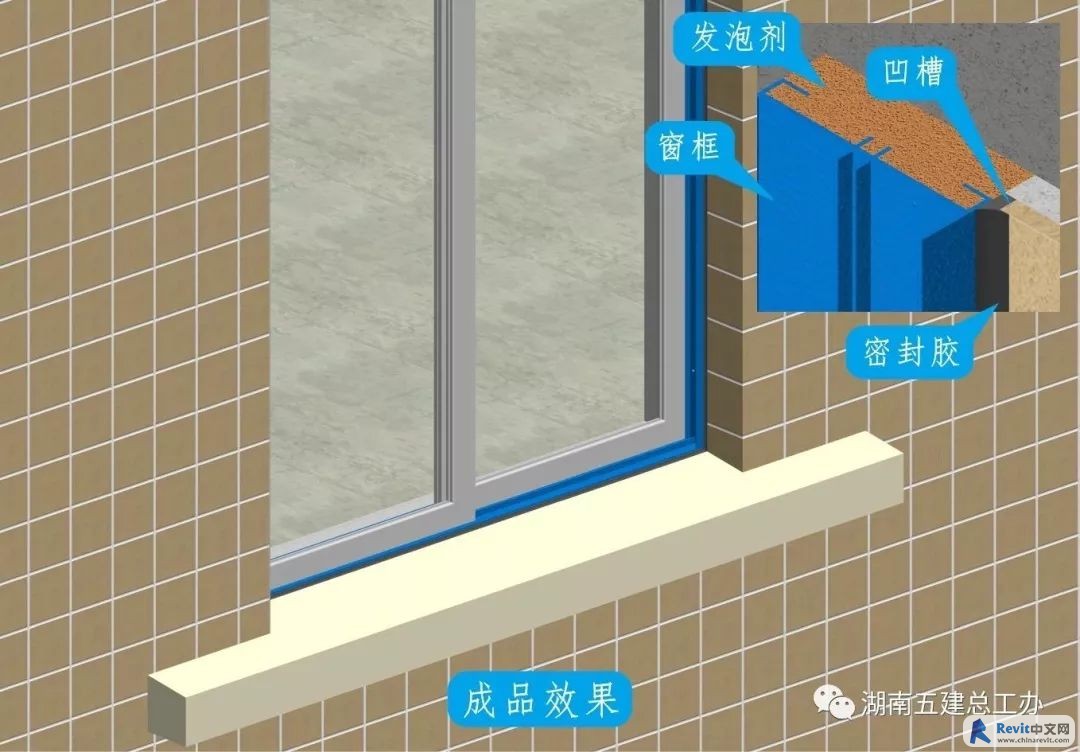

成品效果
窗安装垂直、方正,开启灵活;型材无破损、配件齐全且紧密牢固;窗框、窗扇、玻璃表面干净、无污染。
窗框周密封胶宽度、深度、弧度一致,表面光滑,接搓顺直无痕迹;窗框及墙面无胶粘带残留物。
来源：湖南五建总工办
