本文概述：在CAD绘图过程中，多段线是一个常用的图形对象，但有时我们需要清除多段线的宽度来满足某些设计需求。本文将详细介绍如何在CAD中有效地清除多段线的宽度，并分享一些实用的小技巧。

在使用CAD进行制图时，**多段线**（Polyline）是一种灵活且高效的工具。它可以帮助我们创建由多个线段和弧段组成的复杂形状，其中每个段可以设置不同的宽度。然而，有时我们可能需要对这些多段线进行调整，比如清除其宽度，使其恢复到默认状态，即没有宽度的单一线条。下面，我们将分步骤介绍几种不同的方法来实现这个目标。

手动方法

首先，对于小规模的编辑任务，可以手动调整每条多段线的宽度：1. **选择多段线**：在CAD中，使用选择工具点击你想要编辑的多段线。 2. **特性面板**：在界面的右侧，你会看到一个“特性”面板，或者通过输入`PROPERTIES`命令打开特性窗口。在这里，你可以看到多段线的所有属性，包括其总长度、起点位置、以及段宽等信息。3. **调整宽度**：在“全局宽度”选项中，输入“0”以清除当前多段线的宽度。这将使多段线的所有段的宽度变为零，看起来像普通的直线。这种方法适用于较少的多段线，但如果你的图纸中存在大量的多段线，这样逐条修改显然不够高效。

使用命令行

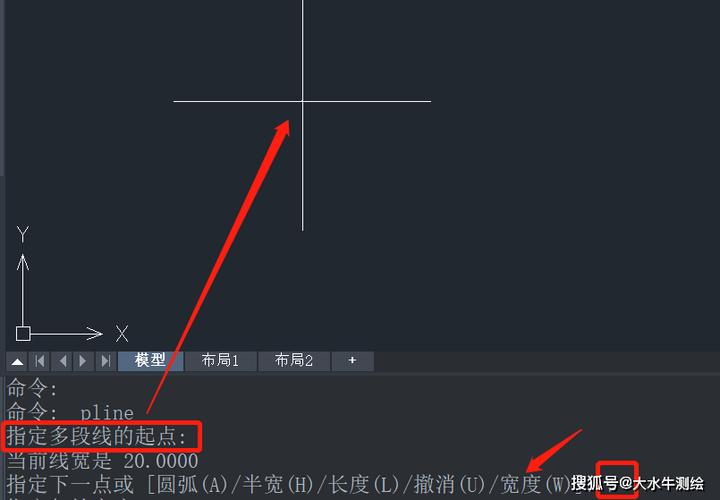

为了批量处理多段线的宽度问题，命令行提供了一种快捷方式：1. **启动多段线编辑命令**：在命令行中键入`PEDIT`并回车。该命令用于编辑多段线。 2. **选择多段线**：当提示选择对象时，用鼠标框选或单击选择若干条多段线。3. **转换成多段线**：如果选择的对象中包含非多段线对象，程序会提示是否转换。不必担心选择错误，选择‘是’即可。4. **选择宽度选项**：输入“W”并按回车，以便进入宽度设置模式。然后输入“0”以应用无宽度设置于所有选定的多段线段上。通过这些步骤，您可以快速将所有选择的多段线的宽度清除到零。

利用LISP脚本

对于那些习惯编程或者希望进一步提高工作效率的用户，使用AutoLISP语言编写脚本是一种非常强大的解决方案。以下是一个简单的LISP示例脚本，它可以将所选多段线的宽度清除：```lisp(defun c:ClearWidth (/ ss i ename) (setq ss (ssget '((0 . "LWPOLYLINE")))) ; 获取所有多段线对象 (setq i 0) (while (< i (sslength ss)) (setq ename (ssname ss i)) (command "._PEDIT" ename "" "W" "0" "") (setq i (1+ i)) ))```将此脚本载入AutoCAD后，只需运行`ClearWidth`命令，即可清除选中多段线的宽度。

注意事项

在清除多段线宽度的过程中，请注意以下几点：- 确保备份：在任何大规模编辑之前，保存一份图纸副本以防操作失误。- 检查绘图规范：确保您的更改符合相关的绘图标准或者项目要求。- 设置正确格式：如果需要将清除宽度后的多段线用于其他软件或者输出格式，检查是否满足兼容性要求。通过以上方法，您可以根据具体需求与自身熟悉的操作方式，快速清除CAD多段线的宽度。无论选择手动调整、利用命令行还是通过编程，都能够让您的绘图过程更加顺畅和高效。
