本文概述：在CAD绘图软件中，调整线条透明度是提高图纸视觉层次的重要技能。通过操控线条的透明度，设计师可以更好地展现图纸的细节和复杂性，使得不同元素之间的对比更加明显，从而增强整体设计的效果。

在使用CAD绘图软件进行设计时，能够熟练调整线条透明度对于提升图纸质量至关重要。这一技巧不仅有助于让某些重要元素脱颖而出，也可以帮助隐藏不需要的细节以免干扰视线。在本文中，我们将深入探讨如何在CAD软件中有效设置线条的透明度。首先，了解CAD软件中基本的透明度设置是关键。在许多CAD软件中，线条的透明度通常可以通过图层特性来控制。每个图层都可以分配一个

透明度

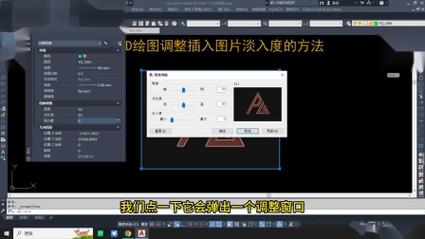

值，它决定了该图层中所有元素的可见程度。在这一过程中，选择合适的透明度值非常重要，因为透明度过高可能导致某些重要细节难以识别，而透明度太低则可能不会达到预期的效果。因此，需要权衡和仔细考虑。在具体操作上，以AutoCAD为例，可以通过属性面板来调整线条的透明度。首先选中需要改变透明度的线条或整体图层，然后打开属性面板。在面板中，你会发现有一个

透明度选项

。通过调整这个选项，你可以设置从0到90之间的透明度值，其中0表示完全不透明而90表示几乎全透明。除了直接在面板中调整，使用命令行也是另一种方便的方式。例如，利用“LAYTRANSPARENT”命令可以快速调整整个图层的透明度。这种方法尤其适合大规模修改，节省了时间并提高了工作效率。此外，结合使用“PLOT”命令，你可以在打印时进一步调节线条的透明度，以达到理想的打印效果。然而，在设计过程中并不是所有场景下都建议使用线条透明度。根据设计内容和目的，有时加入透明度可能反而会混淆信息传达。例如，在工程制图中，为了确保精确的传达，通常不建议使用过多的透明度处理，因为这可能导致读者误读关键结构和维度。不过，

建筑设计

、城市规划、有创意的视觉艺术设计中适当地使用线条透明度能体现层次感和独特的视觉风格。掌握调整线条透明度的高级技术还包括对不同对象类型的透明度协调。举例来说，如果你的设计包含实体和曲线，调整这些元素的透明度比例就十分重要。例如，将背景草图设定为较高的透明度以突出前景中的主体结构是一种常用的方法。而当需要强调某一部分时，可降低该部分的透明度以使之更加显眼。此外，结合其他视觉效果，如颜色、线型等，也可以达到令人满意的综合设计效果。例如，随着透明度的变化，线条颜色在图纸上的表现力也会有所不同。因此，通过调整色彩饱和度和透明度，可以创造出丰富的视觉层次和动态感。最后，对于初学者，要特别注意的是频繁的透明度调整可能会影响系统性能。因为高透明度图层的计算需求较大，因此在图纸复杂且透明度使用过多时，可能会导致软件运行缓慢。因此，在开始任何大规模修改之前，做好备份并评估设计复杂性是十分必要的。综上所述，在CAD绘图软件中调整线条透明度是一项有价值但需要谨慎运用的技能。通过合理设置透明度，设计师可以更好地控制视觉焦点和信息层次，为作品增添深度和细腻的表达。同时，理解何时以及如何在设计过程中使用透明度将大大提升你的作品质量和沟通能力。
