本文概述：在CAD中实现指定图片的填充是一项重要技能，可以帮助设计师将图形变得更加生动和具有视觉吸引力。通过正确的步骤和工具，可以方便地在CAD软件中完成这一任务。

在现代设计中，计算机辅助设计(CAD)软件已经成为不可或缺的工具，其中添加图片填充是一个常见的操作。首先，使用图片填充可以丰富设计方案，使平面图形具备现实感和层次感，增加设计的视觉吸引力。以下将详细说明如何在CAD中实现图片填充。首先，准备好你要使用的图片文件。确保它们以通用格式(如JPEG, PNG等)保存，因为这些格式通常更易于在CAD中使用。在打开你的CAD软件后，找到适合项目的空间并选择一个要填充的对象。你可以在绘制不同几何图形之后对其进行图片填充。第二步是在CAD中设置图片填充。在此，我们需要利用

“表面填充”

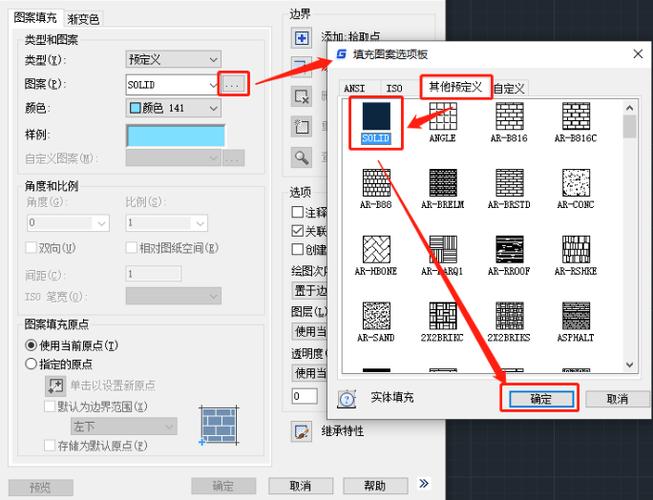

功能，这通常包括到相应的菜单选项或者插件中，并根据软件版本有所不同。例如，在较新的AutoCAD版本中，你可以通过“PROPSURF”命令来执行图案填充。这一功能允许用户选择材料并为选定的区域应用纹理，包括图片。接下来，选择你的图片作为填充材质。通常，你需要上传图片到软件的资源库中，以便在填充时调用。点击‘浏览’或‘导入’按钮，然后选择保存图片的位置，将图片加载到软件中。确保你在此步骤中适当调整图片的分辨率和比例以避免失真或过度拉伸。一旦图片被导入，你就可以开始应用它了。选择你之前想要填充的图形对象，然后在CAD中的填充样式窗口中选择加载的图片。在某些情况下，你可能需要调整图片填充的比例、旋转角度或位置。CAD软件通常提供了一些工具来控制这一过程，比如使用

“缩放和定位”

选项。而在具体操作过程中，通过“缩放”功能，你可以控制图片显示的大小，以确保它与原图纸上的比例一致。通过“定位”则可以调整图片在填充区域内的位置，确保它符合设计要求且视觉效果最佳。为了获得最好的效果，通常能够进一步调整图片的透明度和颜色模式。一些CAD程序允许用户设定填充的透明度，使下方的图纸线条仍然可见，以保证设计的完整性。此外，通过调整颜色模式，可以使图片与设计主题更加协调，也有助于增强设计的整体效果。完成所有设置后，确认并应用填充。检查填充结果是否达到预期效果以及是否需要进行任何修改，如果设计满意，就可以保存文件。此时，如果你需要与其他同事分享你的设计成果，确保文件格式兼容性问题已经解决，以便其他CAD软件的使用者可以打开和查看。最后，再强调一些注意事项。在使用图片作为填充时，务必注意图片的版权和许可问题。确保所用图片拥有适当的使用权，避免法律纠纷。此外，要关注图片的质量和大小，过大或低质量的图片可能会影响软件运行效率或产生不佳的视觉效果。总之，通过上述步骤，你可以在

“CAD软件”

中有效地实现图片填充。掌握这个技能不仅能够提升设计表现，还能为用户提供多样化的创意呈现方式。希望以上内容对您在设计工作中有所帮助。
