每当创建新的属性（材质、额定温度或绝缘层类型）时，都会同时为该属性创建一个新的尺寸表。 每个尺寸都显示了载流量、AWG（美国线规）尺寸以及项目中的可用导线的直径。Revit计算线路的导线尺寸（基于线路的额定电流）以使电压降保持在低于 3% 的水平上。

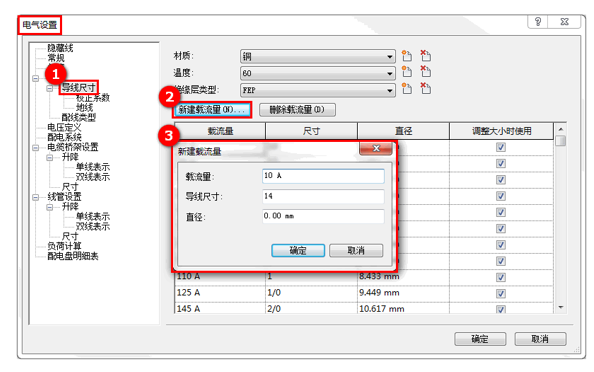

单击“新建载流量”命令，打开“新建载流量”对话框可以指定要添加到当前所选导线尺寸列表中的新导线的载流量、导线尺寸和直径。设置完成后，单击“确定，”载流量将被添加到表中。如图4.6-19所示。
4.6-19
勾选“调整大小时使用”命令，在为特定导线尺寸选择此选项时，该导线尺寸可在由 Revit 计算导线尺寸的线路中使用。 取消勾选后，该尺寸不能用于尺寸调整功能。
l 校正系数
“校正系数”窗格基于“材质”和“温度”列出校正系数，在项目中计算导线尺寸时将使用校正系数。环境温度会影响导线的载流能力，这一影响被指定为导线材质在特定环境温度下的校正值， 在项目中计算导线尺寸时将使用校正系数。

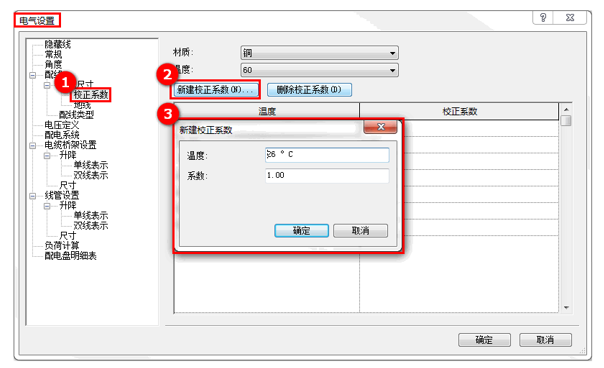

单击“新建校正系数”命令按钮，打开“新建校正系数”对话框，可以向项目中添加自定义校正系数。如图4.6-20所示。
4.6-20

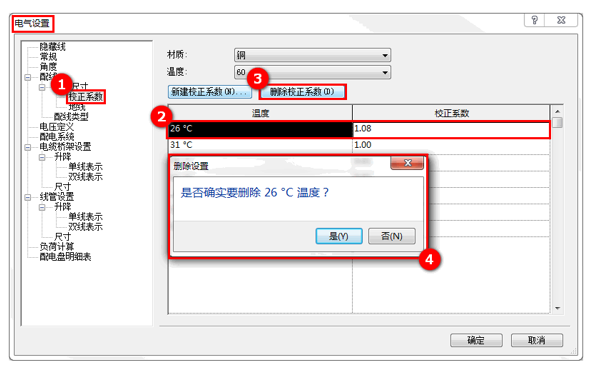

选中任意“校正系数”栏，单击“删除校正系数”命令按钮，当前被选中的校正系数将被从列表中删除。如图4.6-21所示。
4.6-21
l 地线

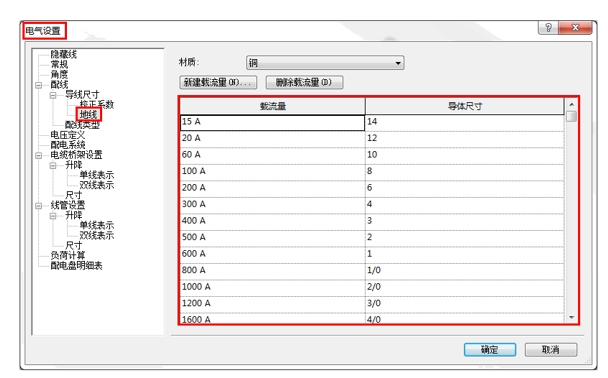

切换至“地线”窗格，窗格将列出配线载流量，用以在 Revit 中选择地线尺寸。如图4.6-22所示。
4.6-22

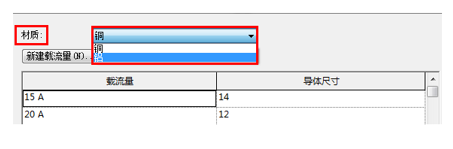

单击“地线”右侧窗格中的材质下拉按钮，在下拉列表中选择需要管理“载流量”参数的材质类型。如图4.6-23所示。
4.6-23

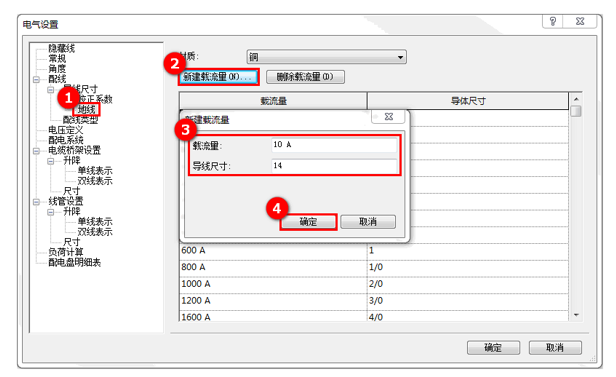

然后单击“新建载流量”命令按钮打开“新建载流量”对话框，在“新建载流量”对话框中可以自定义“载流量”及“导线尺寸”，以创建新的载流量参数。最后单击“确定”完成创建。如图4.6-24所示。
4.6-24

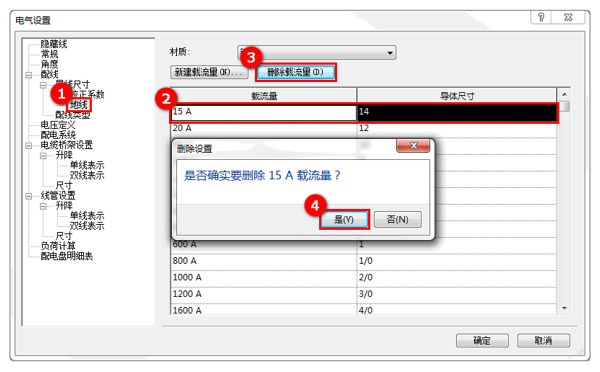

单击“删除载流量”命令，将会弹出“删除设置”对话框，单击“确定”，当前被选中的载流量设置将会被删除。如图4.6-25所示。
4.6-25
l 配线类型

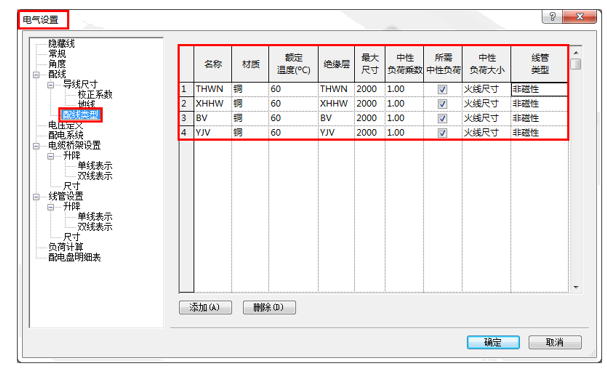

使用“配线类型”表可以指定能在项目中使用的导线类型。在导线类型表中指定的第一项是在项目中创建的线路所使用的默认导线类型。如图4.6-26所示。
4.6-26
在“名称”列中，用户可以自定义字符串，用于区分和标识特定的导线类型。

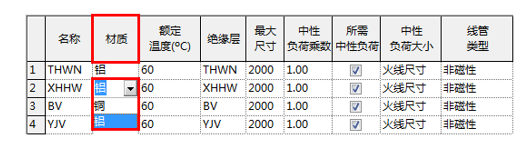

单击“材质”列的下拉按钮，可以在现有的材质类型中进行选择，为当前的导线类型指定材质。如图4.6-27所示。
4.6-27

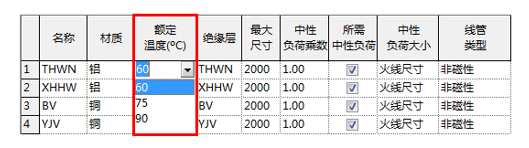

在“额定温度”参数列可以指定额定温度30C、60C或95C，或“新建温度”对话框中定义的项目专用额定温度。如图4.6-28所示。
4.6-28

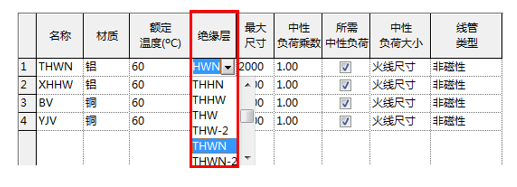

“绝缘层”根据所选材质的不同，可以指定多种绝缘层类型，包括“新建绝缘层”对话框中定义的项目专用绝缘层。如图4.6-29所示。
4.6-29
“最大尺寸”用于控制导线在平行回路调整达到指定最大尺寸。

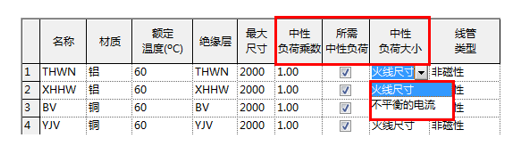

中性负荷参数可以指定如何调整系统的中性线尺寸。“中性负荷乘数”指定的值用来基于导线尺寸的乘数增加或减小中性线的计算出尺寸。勾选“所需中性负荷”，使用当前导线类型的所有配线回路都将包含一条中性线，如果未勾选，将忽略平衡负荷的中性负荷，但会包含不平衡负荷的中性负荷。“中性负荷大小”可以指定在调整中性线尺寸时是依据“火线尺寸”基，还是依据“不平衡的电流”。如图4.6-30所示。
4.6-30
4.6.4电压定义
“电压定义”表定义了可以指定给项目中的可用配电系统的电压范围。每个电压定义都被指定为一个电压范围，以便适应各个制造商的装置的不同额定电压。 例如，120V 配电系统上使用的装置可能具有 110V 到 130V 的额定电压。

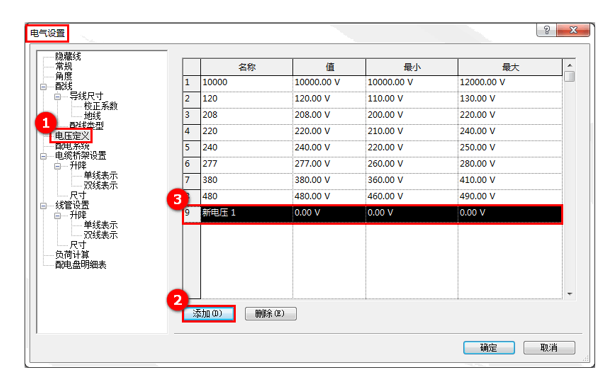

单击“电压定义”窗格中的“添加”命令按钮，可以在“电压定义”表的末行添加新电压。
用户可以在“名称”列，对各个“电压定义”进行命名进行标识。在“值”列输入电压定义的实际电压大小，并且在“最大值”和“最小值”参数列中分别定义各项电压设置中，电气装置和设备的最大额度电压或最小额定电压。如图4.6-31所示。
4.6-31
单击“删除”命令按钮可删除当前所选的电压定义。
4.6.5配电系统
“配电系统”表定义了项目中可用的配电系统。单击“配电系统”窗格中的“添加”命令按钮，可以在“配电系统”表的末行添加新的配电系统。
“名称”用于标识配电系统的唯一名称，用户可以对其进行自定义设置。

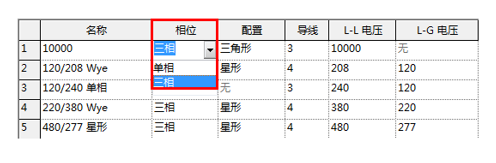

单击“相位”列的下拉按钮，可以从下拉列表中选择“三相”或“单相”来指定当前配电系统的相位。如图4.6-32所示。
4.6-32

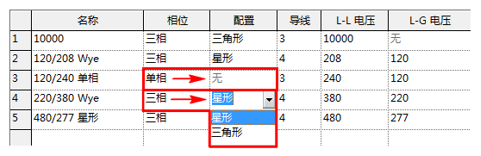

当“相位”参数选择了三相，则“配置”参数会提供“三角形”和“星形”两种配置方式，单击该值的下拉按钮，可以从下拉列表中进行选择。若“相位”参数选择单相，此项将会灰色显示无法选择，默认“无”。如图4.6-33所示。
4.6-33

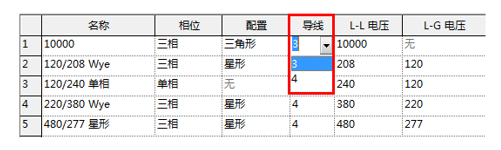

“导线”参数用于指定导线的数量，对于三相导线，可选数量为3和4；对于单相，则可在2或3中进行选择。如图4.6-34所示。
4.6-34

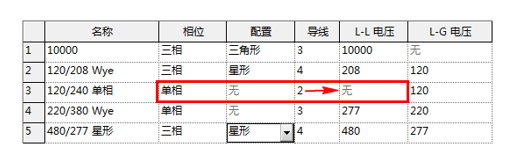

“L-L电压”用于指定一个电压定义来表示在任意两相之间测量的电压。当配电系统为单相二线系统，则“L-L电压”便不再适用。如图4.6-35所示。
4.6-35

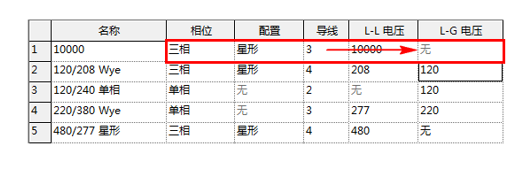

点击“L-G电压”值的下拉按钮，可以在下拉列表中选择一个电压定义，以表示在相和地之间测量的电压。当配电系统为三相三线，则“L-G电压”将不再适用。如图4.6-36所示。
4.6-36
