4.6电气设置
“电气设置”对话框可以指定配线参数、电压定义、配电系统、电缆桥架和线管设置以及负荷计算和电路编号设置。
4.6.1基础设置
l 隐藏线

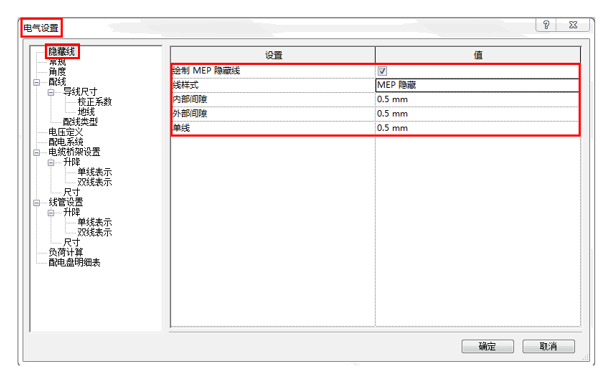

使用“电气设置”对话框的“隐藏线”窗格，可以指定在电气系统中如何绘制隐藏线。“隐藏线”窗格包含下列设置。如图4.6-1所示。
4.6-1
绘制 MEP 隐藏线：指定是否按隐藏线所指定的线样式和间隙来绘制电缆桥架和线管。

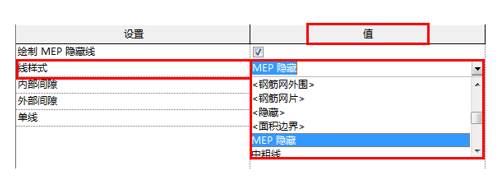

线样式：指定桥架交叉点处隐藏段的线样式。单击“值”列表下拉按钮，可在下拉列表中选择线样式。如图4.6-2所示。
4.6-2
内部间隙：在“值”列表输入数值以指定交叉段内显示的线的间隙。
外部间隙：在“值”列表输入数值以指定在交叉段外部显示的线的间隙。
单线：在“值”列表输入数值以指定在段交叉位置处单隐藏线的间隙。
l 常规

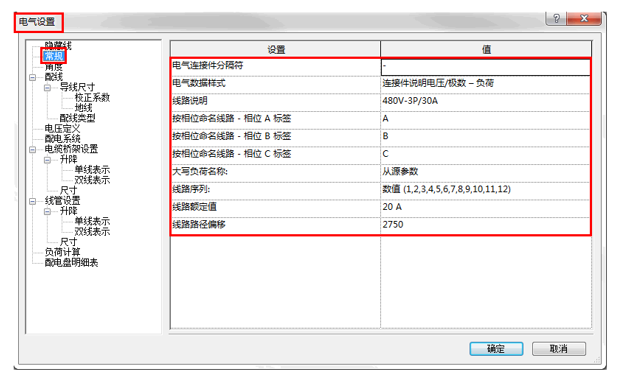

使用“电气设置”对话框中的“常规”窗格，定义基本参数并设置电气系统的默认值。使用此窗格可以指定下列参数。如图4.6-3所示。
4.6-3
电气连接件分隔符：可以自定义指定用于分隔装置的“电气数据”参数的额定值的符号。

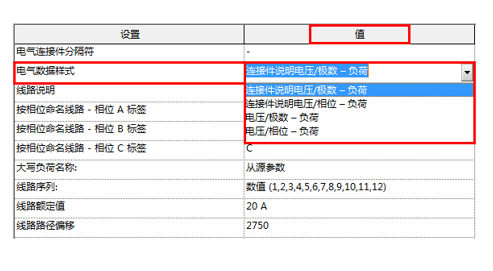

电气数据样式：为电气构件“属性”选项板中的“电气数据”参数指定样式。单击“值”列的下拉按钮，在下拉列表中可在“连接件说明电压/极数-负荷”、“电压/极数-负荷”和“电压/相位-负荷”中进行选择。如图4.6-4所示。
4.6-4

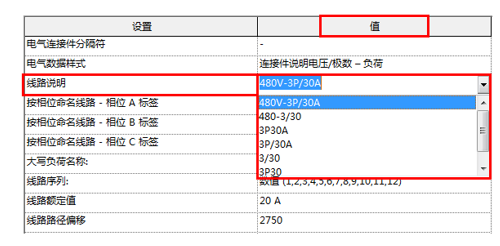

线路说明：单击“值”列下拉按钮，可在下拉列表的各种参数中指定导线实例属性中的“线路说明”参数的格式。如图4.6-5所示。
4.6-5
按相位命名线路：相位标签（A、B、C)只有在使用“属性”选项板为配电盘指定按相位命名线路时才使用这些值。 A、B 和 C 是默认值。用户可以在“值”列表自定义相位标签。

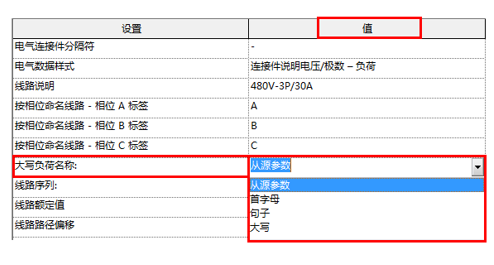

大写负荷名称：单击“值”列下拉按钮，展开参数列表，可以从“从源参数”、“首字母”、“句子”及“大写”中进行选择，以指定线路实例属性中的“负荷名称”参数的格式。如图4.6-6所示。
4.6-6

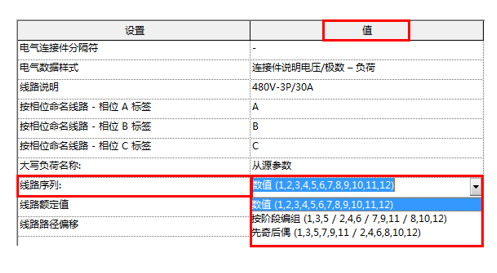

线路序列：单击“值”列下拉按钮，展开参数列表选择编组方案，指定创建电力线的序列，以便能够按阶段分组创建线路。如图4.6-7所示。
4.6-7
线路额定值：指定在模型中创建回路时的默认额定值。
线路路径偏移：可以预设生成线路路径时的默认偏移。
l 角度

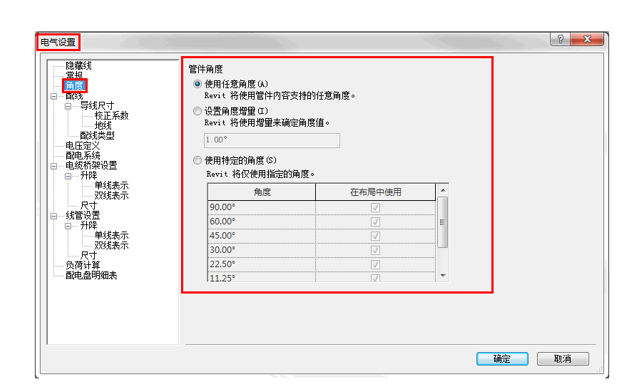

使用“电气设置”对话框的“角度”窗格可以指定在添加或修改电缆桥架或线管时要使用的管件角度。如图4.6-8所示。
4.6-8
使用任意角度：勾选当前项，Revit 将使用管件内容支持的任意角度。
设置角度增量：可以指定用于确定角度值的角度增量。
使用特定角度：可以指定要使用的具体角度。若取消勾选“在布局中使用”命令，被选中的角度值将无法在布局中使用。
l 配线
使用“传递项目标准”功能可以将管件角度的设置复制到其他项目中。当使用有限的角度集手动创建布局时，您可能注意到，选择点将作为基准，并且弯曲的角度也与预览有所不同。
4.6.2配线设置

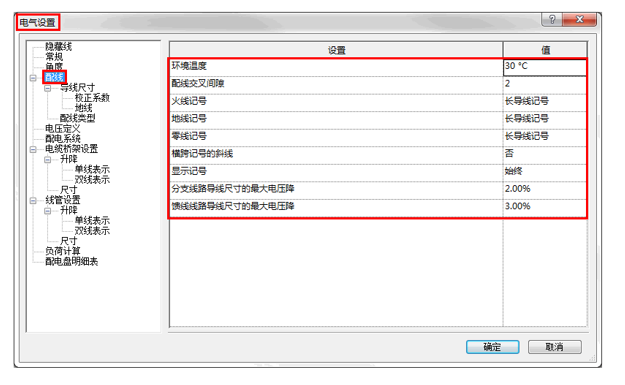

在“电气设置”对话框的左侧窗格中选择“配线”后，右侧窗格将包含配线表。如图4.6-9所示。
4.6-9
线表中的设置决定着 Revit 对于导线尺寸的计算方式以及导线在项目电气系统平面图中的显示方式。
环境温度：在“值”列中输入数值，可以自定义配线所在环境的温度。

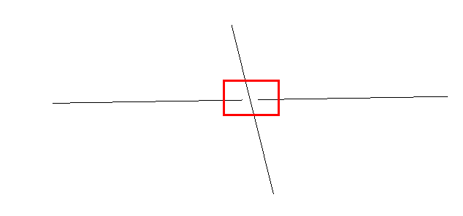

配线交叉间隙：指定用于显示相互交叉的未连接导线的间隙的宽度，如图4.6-10所示。
4.6-10

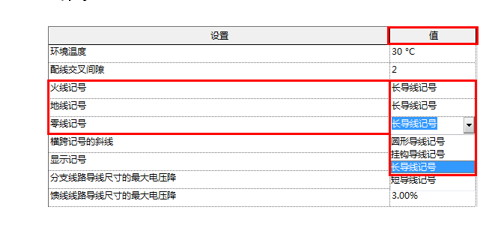

导线记号：可以选择为火线、地线和零线显示的记号的样式。Revit 提供了四种记号样式，如图4.6-11所示。
4.6-11
横跨记号的斜线：单击“值”列，单击下拉按钮，选择“是”将此功能应用于记号，可以将地线的记号显示为横跨其他导线的记号的对角线。如果选择“否”，则显示为地线指定的记号。

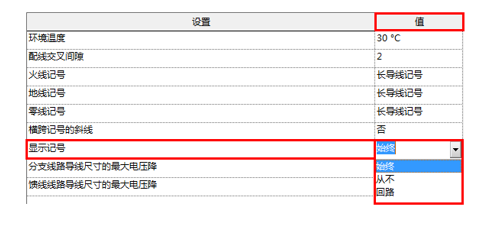

显示记号：指定是始终隐藏记号（从不）、始终显示记号（始终）还是只为回路显示记号
（回路）。如图4.6-12所示。
4.6-12
分支线路导线尺寸的最大电压降/馈线线路导线尺寸的最大电压降：电压降指当电流通过用电设备后，其设备两端产生的压差称其为电压降。在“值”列中输入数值以指定最大电压降。
4.6.3导线设置
l 导线尺寸

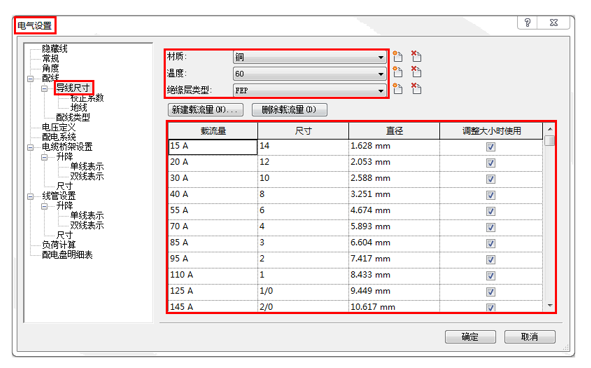

单击“电气设置”对话框中的“导线尺寸”，导线尺寸窗格针对Revit可用的导线类型提供信息，右侧窗格列出导线类型，这些导线类型基于“材质”、“温度”（60 摄氏度、75 摄氏度和 90 摄氏度）以及“绝缘层类型”。
导线尺寸表列出给定导线材质、额定温度和绝缘层类型的组合以及当前可使用的导线尺寸。 每个材质、额定温度和绝缘层类型组合都与一个单独的导线尺寸表相关联。如图4.6-13所示。
4.6-13

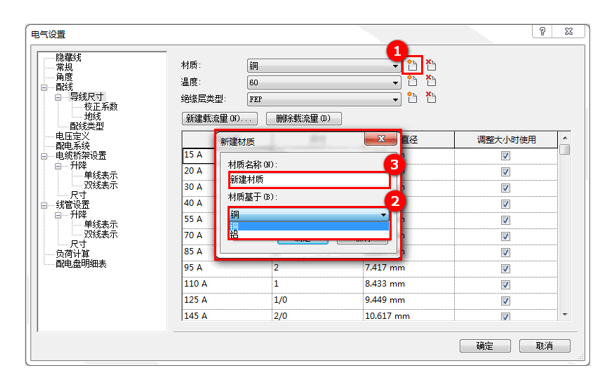

通过单击“材质”行的（添加材质）按钮，打开“新建材质”对话框。可以基于默认的“铜”、“铝”材质，自定义“材质名称”以创建新的材质类型。材质名称在项目中必须是唯一的。如图4.6-14所示。
4.6-14

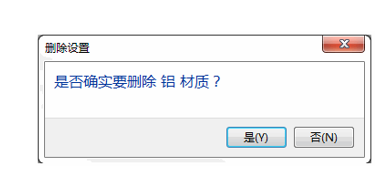

单击（删除材质）按钮，可从表中删除所选材质。如图4.6-15所示。
4.6-15

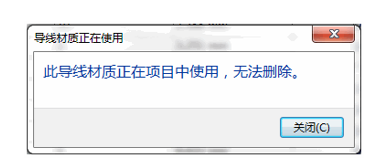

如果材质正在项目中使用或者是项目中指定的唯一材质，则无法删除该材质。如图4.6-16所示。
4.6-16

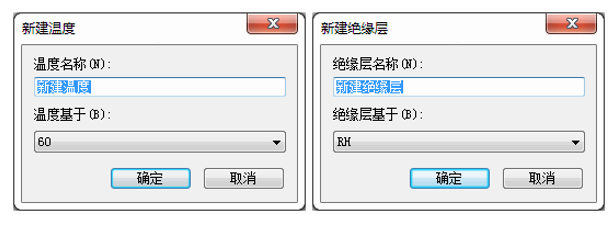

同样的可以基于默认值，新建“温度”和“绝缘层类型”或删除某个设置。类型名称可以是任何唯一的字符串。如图4.6-17所示。
4.6-17

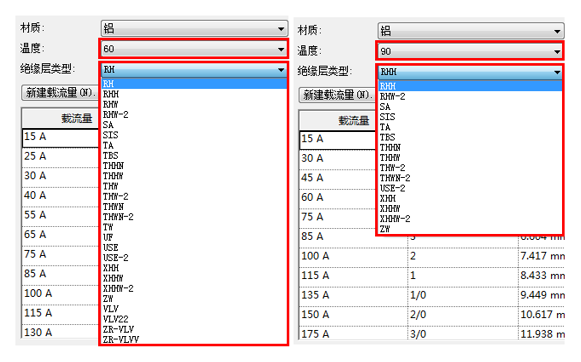

温度（摄氏度）可确定特定材质可以使用的绝缘层类型。对于低温条件，可供选择的绝缘层类型要比高温条件多得多。例如，对于“60”摄氏度的铝质导线，可以使用“UF”类型的绝缘层，但如果您选择90摄氏度的铝质导线，则“90”类型的绝缘层不可用。如图4.6-18所示。
4.6-18
