4.5如何连接导线?
自动生成导线、手动绘制导线、导线的国内标准介绍、如何绘制直导线与直角导线
4.5.1绘制导线
Revit里提供了三种绘制导线的工具:弧形导线、样条曲线导线和带倒角导线。使用该工具可以在平面图中的电气构件之间手动创建配线。

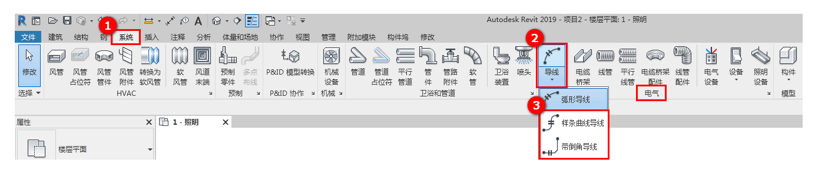

单击“系统”选项卡下方“电气”面板中的“导线”工具下拉按钮,然后在下拉列表中选择一种导线样式。如图4.5-1所示。

4.5-1

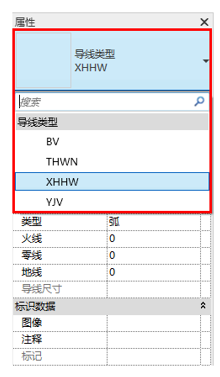

单击“属性”面板中的“类型选择器”下拉按钮,在“类型选择器”下拉列表中选择导线类型。“电气设置”对话框中指定了可在中选择的导线类型。如图4.5-2所示。

4.5-2
在功能区上,选择了“在放置时进行标记”,会在绘制时自动标记导线。

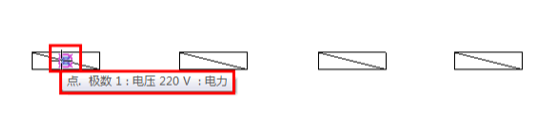

将光标移动到要连接的第一个构件上,当光标移动到电气构件上时,将显示捕捉,连接时必须将配线连接到连接件捕捉。如图4.5-3所示。

4.5-3

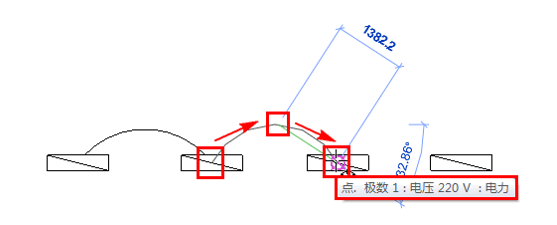

单击鼠标左键指定导线回路的起点位置,然后将光标移动到要连接的构件中间的某个点,再单击鼠标左键以指定中点,最后将光标移动到下一个构件上,然后单击连接件捕捉以指定导线回路的终点,或者单击绘图区域的开放区域以指定回路。如图4.5-4所示。

4.5-4
4.5.2导线的应用
在中国的电气施工图中,导线一般采用直导线绘制。而在Revit中没有专门提供用于绘制直导线的工具。

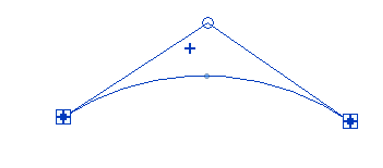

弧形导线:选择三个点,绘制一条弧线作为导线。如图4.5-5所示。

4.5-5

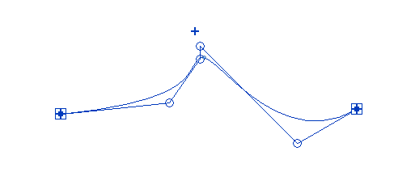

样条曲线导线:选择三个或三个以上的点,绘制一根样条曲线作为导线。如图4.5-6所示。

4.5-6

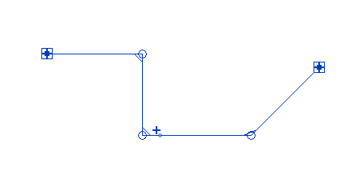

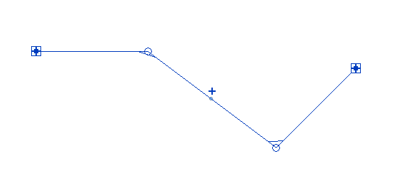

选择三个或三个以上的点,每个点依次用直线连接后并倒角作为导线。如图4.5-7所示。

4.5-7
使用“弧形导线”和“样条曲线导线”绘制的导线都属于弧的类型,而使用带倒角的导线属于带倒角的类型。用户可以将弧形导线理解为是样条曲线的一种特殊情况,即只有一个顶点的样条曲线导线。
4.5.3绘制直导线

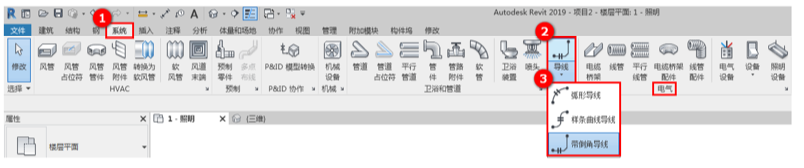

单击“系统”选项卡下方“电气”面板中的导线下拉按钮,在下拉列表中选择“样条曲线导线”或“带倒角导线”。如图4.5-8所示。

4.5-8

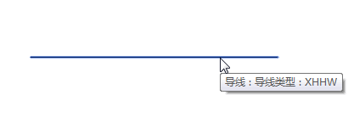

在绘图区域单击鼠标左键,确定直导线的起点位置,起点可以是设备的连接件,也可以是视图中的任意点。接着移动光标,单击鼠标左键确定直导线的终点,然后按ESC键退出导线编辑模式。如果终点是电气连接件,导线沪指命令自动结束。如图4.5-9所示。

4.5-9

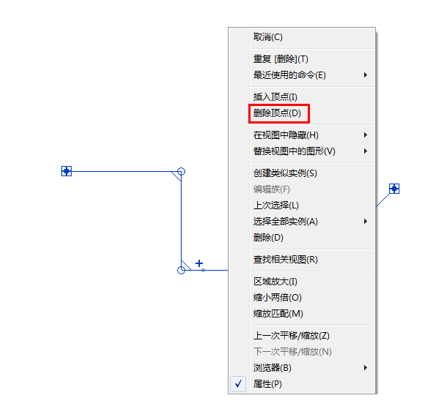

选中需要变成直导线的导线,单击鼠标右键选择“删除顶点命令”。如图4.5-10所示。

4.5-10

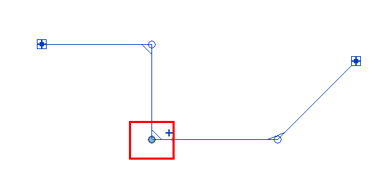

移动光标,在导线上捕捉需要删除的顶点,被捕捉到的顶点将高亮显示。如图4.5-11所示。

4.5-11
然后在绘图区域中单击鼠标左键,完成指导线的绘制。如图4.5-12所示。

4.5-12

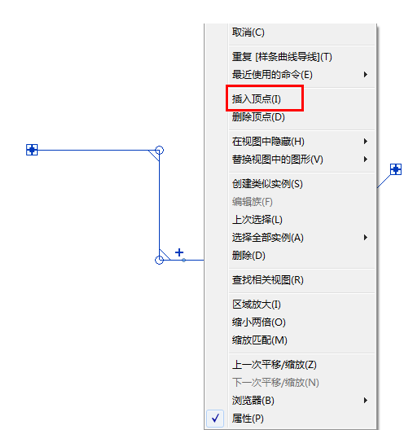

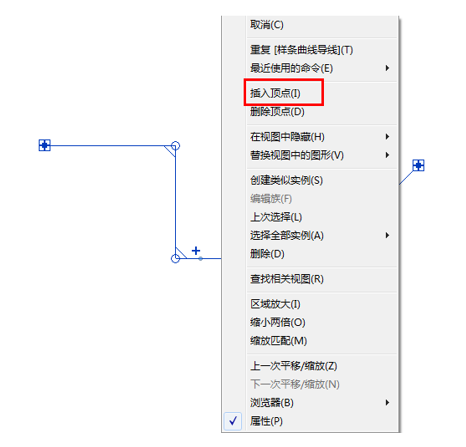

选择需要修改为直角的带倒角导线,单击鼠标左键选择“插入顶点”命令。如图4.5-13所示。

4.5-13
选择“移动光标”,用鼠标选择倒角区域内的一个点,单击鼠标左键。新天添加的点会使得倒角变为直角。如图4.5-14所示。

4.5-14
绘制完成后如图4.5-15所示。

2.5-16
课后思考:电气设备的负荷要求是怎样的?
