在Revit中，大多数照明设备都是必须放置在主体构件（天花板或墙）上的基于主体的构件。常用的照明设备族按照其基于的主体不同可分为三大类：基于标高、基于面以及给予天花板。
用户倾向于使用基于面的族，因为基于面的族可以跟随主体的位置变化而变化，这样就节约了用户后期调整模式的时间。这些照明设备往往被放置在天花板上，当天花板的高度发生变化时，照明设备会最大限度的保持与天花板的相对应位置。
4.4.1基于主体放置照明设备

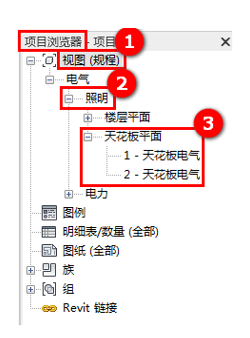

在项目浏览器中，依次展开“视图（规程）”——“电气”——“照明”——“天花板平面”，然后双击要放置照明设备的视图。如图4.4-1所示。
4.4-1

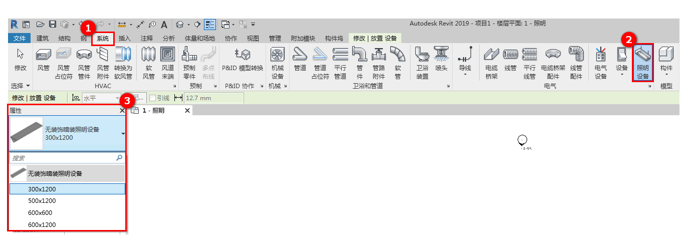

单击“系统”选项卡下方“电气”面板中的“照明设备”工具，在“属性”面板的“类型选择器”中单击下拉按钮，在下拉列表中选择设备类型。如图4.4-2所示。
4.4-2
如果所需的构件族尚未载入到项目中，请单击“修改/放置构件”选项卡下方“模式”面板中的“载入族”工具， 然后在“载入族”对话框中定位到适当的类别文件夹，选择族，然后单击“打开”以将该族添加到类型选择器。
在“修改/放置设备”上下文选项卡功能区上，若选择了“在放置时进行标记”，在放置设备时会自动标记设备。将光标移至绘图区域上，当您将光标移至绘图区域中的某一有效主体或位置上时，可以预览照明设备，单击以放置照明设备。

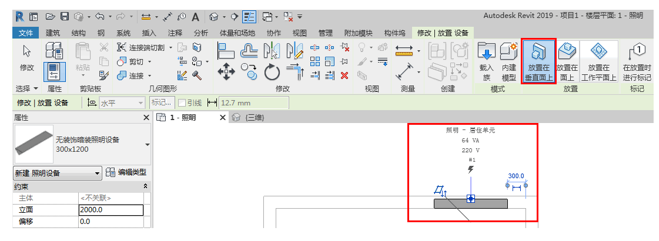

放置在垂直面上：移动光标，可以拾取到项目中的垂直面（如墙体）进行布置。如图4.4-3所示。
4.4-3

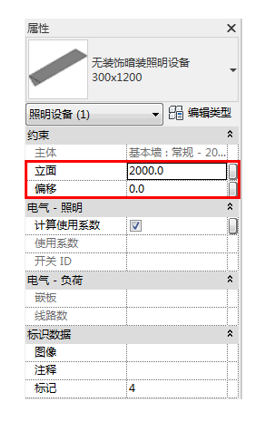

在“属性”面板中，可以调整照明设备的“立面”高度，此参数将指定照明设备距离楼层平面的距离；设置“偏移”值，此参数将指定照明设备与放置主体的距离。如图4.4-4所示。
4.4-4

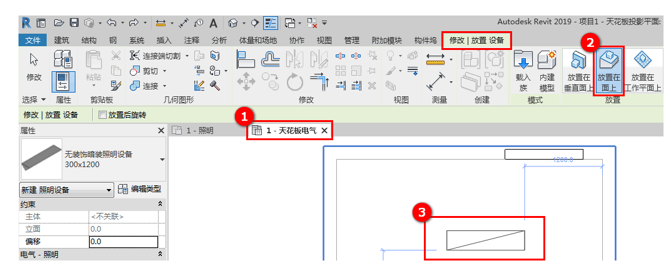

放置在面上：将视图切换到相对应的天花板平面，移动光标，可以拾取到项目中的面（如楼板、天花板）进行布置，被拾取到的面将高亮显示。如图4.4-5所示。
4.4-5
当切换至三维视图，选择“放置在面上”命令，可以将照明设备放置在选定主体（如墙、天花板、楼板）的选定面上。

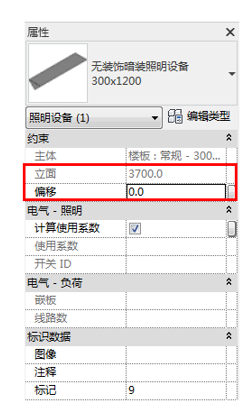

在“属性”面板中，可以设置“偏移”值，此参数将指定照明设备与放置主体的距离；无法设置“立面”高度值，照明设备将继承放置主体的高程。如图4.4-6所示。
4.4-6
放置在工作平面上：此选项要求在视图中定义活动工作平面，可以在工作平面上的任何位置放置构件。
有时在项目初期，项目中可能还没有为房间创建天花板，这就使得电气设计师在放置照明设备时找不到合适的主体，所以，就可以通过“放置在工作平面上”命令来布置照明设备。
4.4.2绘制参照平面布置照明设备
基于面的照明设备都可以被放置在工作平面上，通过在特定的标高绘制参照平面，就可以将这些照明设备放置到工作平面所在的标高。

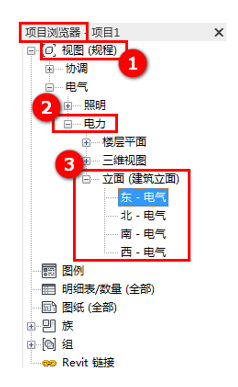

在项目浏览器中，依次展开“视图（规程）”——“电气”——“电气”——“立面（建筑立面）”，然后双击其中一个立面视图打开。或者在需要放置照明设备的位置创建一个剖面并双击打开。如图4.4-7所示。
4.4-7

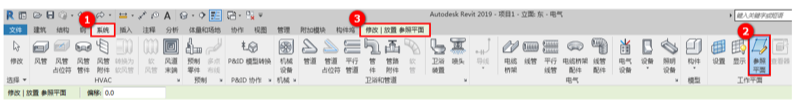

在“系统”选项卡下的“工作平面”面板中单击“参照平面”工具，打开“修改/放置参照平面”上下文选项卡。如图4.4-8所示。
4.4-8
在“绘制”工具栏中选择“线”工具，从右向左在需要的标高位置创建用于放置照明设备的参照平面。如图4.4-9所示。
4.4-9
参照平面是具有方向性的，从左往右选择两点进行创建参照平面，其正方向朝上；而如果从右往左选择两个点来绘制参照平面，其正方向朝下。所以，对于基于面的照明设备，其工作面应该朝下，需要放置在正方向朝下的工作平面上。
单击“系统”选项卡下方“电气”面板中的“照明设备”工具，在“属性”面板中单击“类型选择器”的下拉按钮，在下拉列表中选择需要放置的基于面的照明设备。

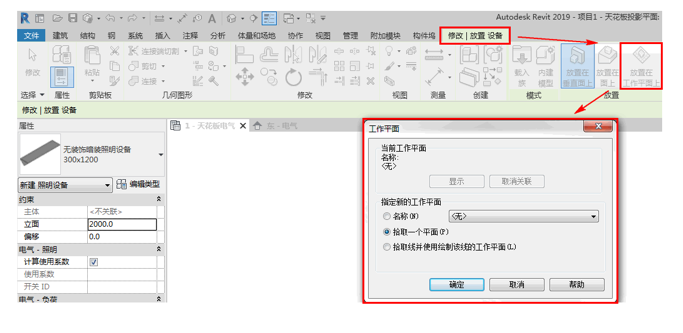

在“修改/放置设备”上下文选项卡功能区中单击“放置在工作平面上”命令，将弹出“工作平面”对话框。如图4.4-10所示。
4.4-10
选中“工作平面”对话框中的“拾取一个平面”，然后单击“确定”。如图4.4-11所示。
4.4-11

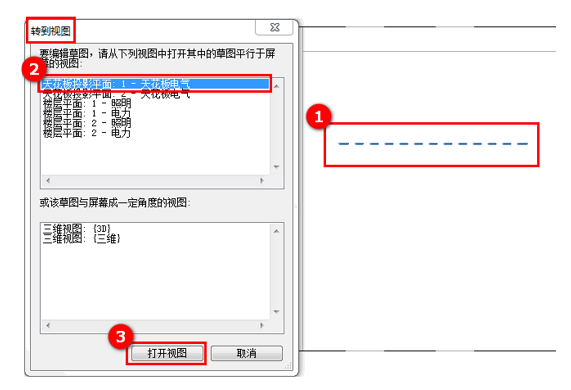

选中放置照明设备的参照平面，将会弹出“转到视图”对话框，选择需要布置照明设备的视图，然后单击“打开视图”。如图4.4-12所示。
4.4-12

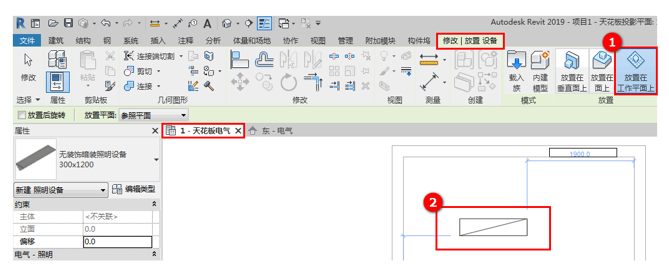

然后在平面图中就可以在需要的位置放置照明设备。如图4.4-13所示。
4.4-13

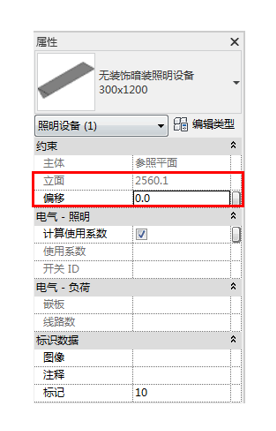

在“属性”面板中，可以设置“偏移”值，此参数将指定照明设备与放置主体的距离；无法设置“立面”高度值，照明设备将继承放置主体的高程。如图4.4-14所示。
4.4-14
4.4.3调整工作平面移动照明设备

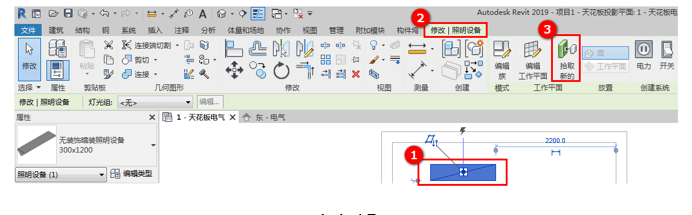

如果建筑模型中添加了天花板，用户可以选择这些基于面的照明设备，在“修改/照明设备”上下文选项卡中单击“拾取新的”命令。如图4.4-15所示。
4.4-15

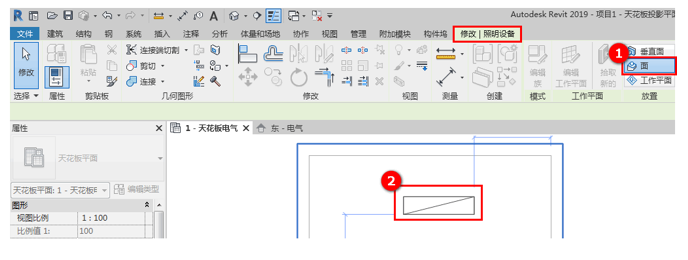

接着单击选择“放置”面板中的“面”，移动光标，在绘图区域中拾取天花板平面，拾取到的平面将高亮显示，然后在指定位置单击鼠标左键，放置照明设备。如图4.4-16所示。
4.4-16
