单击“删除”命令按钮可删除所选配电系统。当前指定给项目中的装置的配电系统不可删除。
4.6.6电缆桥架设置
l 符号设置

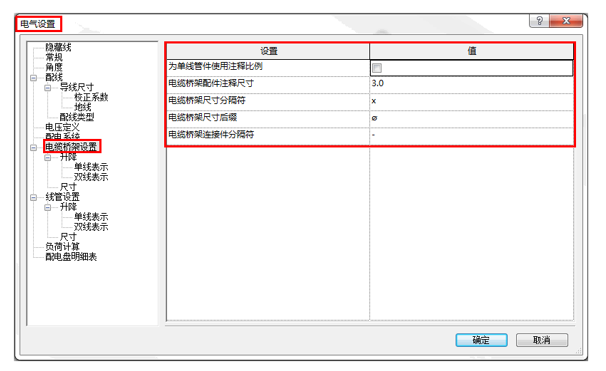

单击“电气设置”对话框中的“电缆桥架设置”，右侧窗格将会提供电缆桥架注释参数。如图4.6-31所示。
4.6-31
“为单线管件使用注释比例”：指定是否按照“电缆桥架管件注释尺寸”参数所指定的尺寸绘制电缆桥架管件，修改该设置时并不会改变已在项目中放置的构件的打印尺寸。
“电缆桥架管件注释尺寸”：指定在单线视图中绘制的管件的打印尺寸，无论图纸比例为多少，该尺寸始终保持不变。
“电缆桥架尺寸分隔符”：指定用于显示电缆桥架尺寸的符号。 例如，如果使用 x，则高度为12英寸、深度为4英寸的电缆桥架将显示为12x4。
“电缆桥架尺寸后缀”：指定附加到电缆桥架尺寸之后的符号。
“电缆桥架连接件分隔符”：指定用于在两个不同连接件之间分隔信息的符号。
l 升降
单击“电缆桥架设置”分支中的“升降”栏，切换至“升降”窗格，在“升降”窗格中可以对“电缆桥架升/降注释尺寸”进行自定义设置，指定在单线视图中绘制的升/降符号的打印尺寸。 无论图纸比例为多少，该尺寸始终保持不变。如图4.6-32所示。
4.6-32

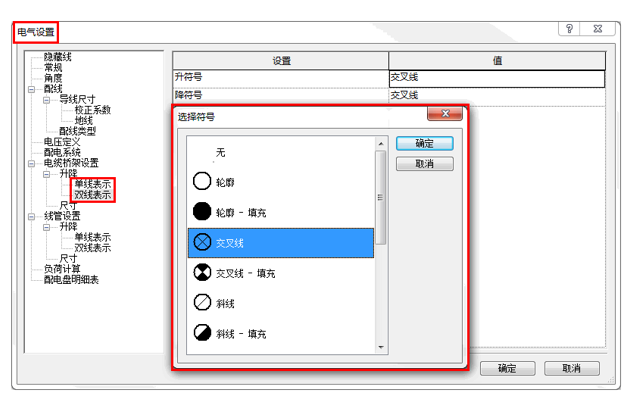

“升降”符号表示分为单线和双线表示。单击“单线表示”或“双线表示”栏，在右侧窗格中可以对“升符号”以及“降符号”进行设置，单击“值”列展开命令打开“选择符号”对话框，分别指定在单线视图或双线视图中使用的升符号和降符号。如图4.6-33所示。
4.6-33
l 尺寸

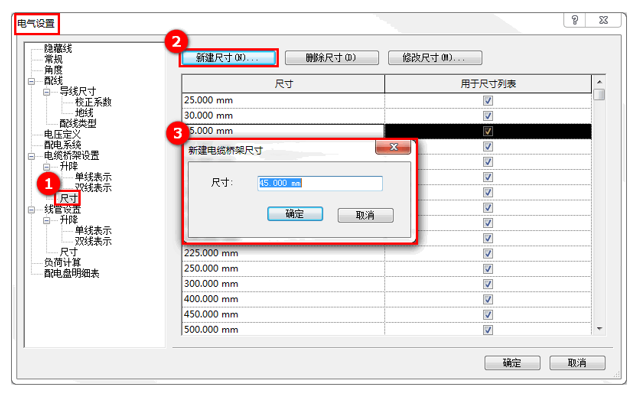

在“尺寸”窗格中，可以指定能在项目中使用的电缆桥架尺寸。单击“新建尺寸”，可以在列表中添加电缆桥架尺寸。如图4.6-34所示。
4.6-34

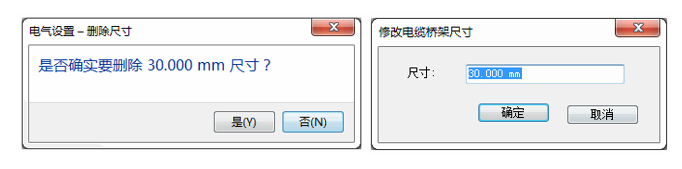

也可以根据需要，通过“删除尺寸”及“修改尺寸”命令来调整当前选中的电缆桥架尺寸参数。如图4.6-35所示。
4.6-35
l 线管设置
“线管设置”中同样包括了注释、表示符号及尺寸大小的参数设置，与电缆桥架的设置方法一致，参考“电缆桥架”设置。如图4.6-36所示。
4.6-36
l 负荷计算

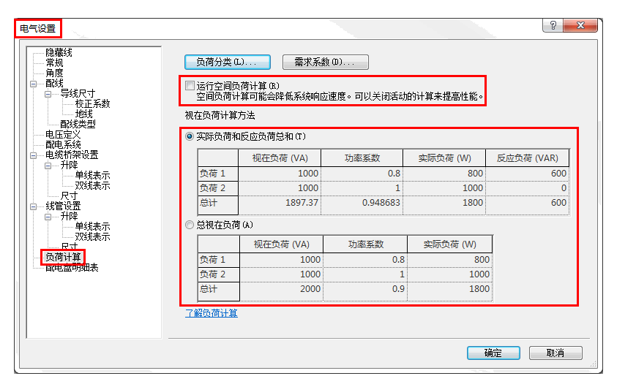

“线管设置”分支中的“负荷计算”提供了计算空间负荷的功能，勾选“运行空间负荷计算”命令，Revit将启用负荷计算，运行计算可能会降低系统的响应速度。在“视在负荷计算方法”中，可以指定Revit合计电气负荷的方式，其中包括“实际负荷和反应负荷总和”与“总视在负荷”两种计算方法。如图4.6-37所示。
4.6-37

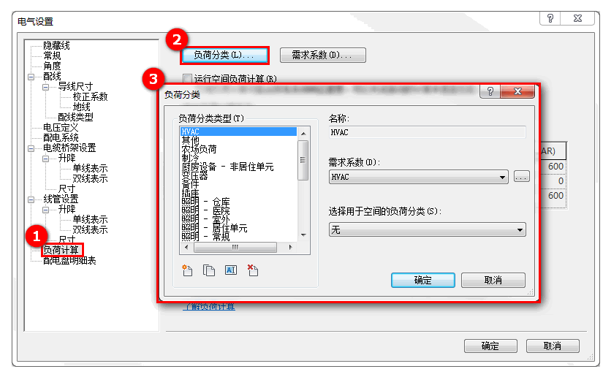

单击“负荷分类”按钮可以打开“负荷分类”对话框，在“负荷分类”对话框中可以对连接到配电盘的每种类型的电气负荷进行分类。包括创建及修改负荷分类、指定需求系数并为其指定相应的负荷分类。如图4.6-38所示。
4.6-38

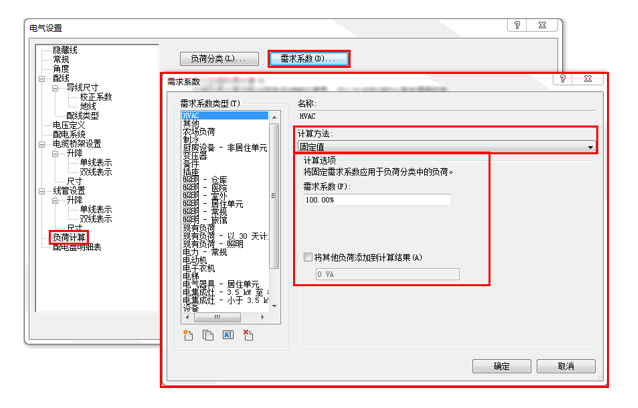

单击“需求系数”按钮可以打开“需求系数”对话框，使用需求系数可以基于期望值调整建筑主设备的额定值，因为在任意给定时刻，并非所有电气设备都将在满负荷下工作。在“需求系数”对话框中同样可以创建及修改负荷分类，选择“需求系数”的计算方法，并且对各种计算方法的计算选项进行调整。如图4.6-39所示。
4.6-39
l 配电盘明细表

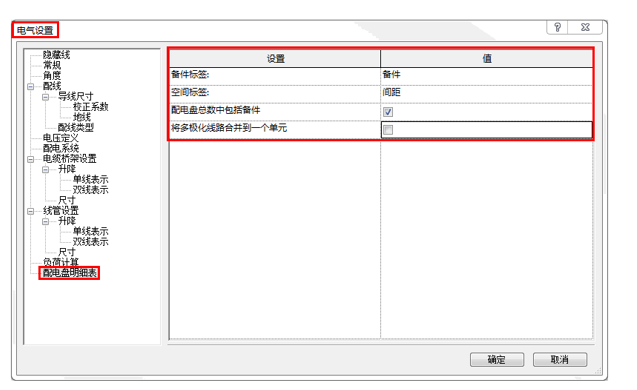

单击切换至“线管设置”分支下的“配电盘明细表”窗格，在右侧窗格中可以对“备用标签”以及“空间标签”指定应用到配电盘明细表中任意备件或空间的“负荷名称”参数的默认标签文字。是否勾选“配电盘总数中包括备件”用于指定为配电盘明细表中的备件添加负荷值时，是否在配电盘总负荷中包括备件负荷值。而“将多极线路合并到一个单元中”指定是否将二极或三极线路合并到配电盘明细表中的一个单元中。如图4.6-40所示。
4.6-40
课后思考：如何区分强电与弱电系统？
