应用介绍：

EPLAN Electric P8 官方正版 v2025.0.0.0 是一款面向电气自动化与控制柜设计的专业 CAE 软件，主要用于绘制电气原理图、端子排图、接线表和电缆表，支持标准化设计、部件数据库管理以及自动化报表生成。说白了，它就是电气工程师画图、出料、出清单、校验和与其他系统对接的一站式工具，能把以前繁琐、容易出错的手工工作自动化、结构化。

应用功能：

- 电气原理图绘制：支持多种制图标准和符号库，图纸结构化管理，支持跨页连接与交叉引用。

- 端子和接线规划：自动生成端子图、端子排布局和端子连线表。

- PLC 与线束规划：支持 PLC 引脚分配、IO 管理、线束设计与电缆清单生成。

- 零件库与智能元件（Macro）：内置或自定义元件库，可复用宏部件并带参数化属性。

- 报表与清单生成：自动生成物料清单（BOM）、接线表、端子表、馈线表、装配清单等，可导出 Excel、PDF 等格式。

- 电气检查与错误校验：自动检查短路、未连接引脚、重复标签等常见错误，支持规范检查。

- 多用户协作与数据库：支持集中部件数据库与多人并行设计（需配置服务器/平台）。

- 与外部系统集成：支持导入/导出 DWG/DXF、STEP、PLC 数据、与 ERP/PDM 的对接接口（视具体集成方案）。

- 模板与项目管理：支持标准化模板、项目版本管理与自动化设计流程。

应用优势：

- 专业性强：行业广泛使用，符号、报表、校验功能非常齐全，适合复杂电气工程。

- 提高效率：参数化元件与自动报表能显著减少重复劳动和人工错误。

- 标准化输出：统一模板与数据库管理让图纸和清单规范化，便于生产和维护。

- 可扩展性好：支持宏、脚本和与其他工程系统对接，便于企业级部署与流程集成。

- 数据可追溯：部件信息、版本与变更记录清晰，便于品质控制与后期维护。

- 社区与支持：作为主流软件，有完善的培训资料、官方支持和众多合作伙伴。

注意事项：

- 获得正版授权：务必通过 EPLAN 官方或授权代理购买并激活正版许可证，避免使用盗版或破解程序，保障数据安全与法务合规。

- 系统要求：EPLAN 属于资源敏感型软件，建议使用符合官方推荐的 Windows 专业版、充足的内存（推荐 16–32GB）、SSD 固态硬盘和独立显卡。具体需求以官方说明为准。

- 数据备份：项目文件和部件库应定期备份，建议配合版本控制或 PDM 系统管理文件。

- 权限管理：多人协作时注意设置好数据库和文件夹的读写权限，避免冲突与数据覆盖。

- 兼容性问题：不同版本之间的项目兼容性需注意，升级前做完整备份并测试。

- 学习成本：功能强大但上手需要培训，建议新用户参加官方培训或观看教程。

使用说明：

- 初次配置：安装后按向导配置用户信息、图纸模板和部件数据库（可导入企业已有库或使用官方库）。

- 新建项目：创建项目并选择适用标准（如 IEC/UL 等），建立项目结构和页面模板。

- 绘图流程：先放置功能元件或设备，再布线、定义接点/端子、标注编号与属性。使用智能元件可自动填充属性和连接信息。

- 报表生成：在项目完成后，运行报表生成器生成 BOM、接线表、端子表等，导出为 Excel 或 PDF，供生产和采购使用。

- 校验与仿真：利用内置检查功能查找断线、重复标签、未分配端子等问题，修复后再次校验。

- 协同工作：如果企业部署了中央数据库或 EPLAN Platform，按多人协作流程签出/签入项目或分模块并行设计。

- 导出与集成：需要与机械或 ERP 集成时，导出 DWG/DXF/STEP 或使用 API/交换格式与其他系统对接。

- 日常维护：定期更新部件库与软件补丁，保持模板与库的一致性。

常见问题：

- 如何获取正版授权？通过 EPLAN 官方网站或本地授权经销商购买，了解是否需要单机授权、网络浮动许可或云订阅，并按指引激活。

- 升级后文件能否向下兼容？通常新版本能向下打开老版本文件，但老版本软件可能无法打开用新版本保存的文件，升级前请备份并在测试环境验证兼容性。

- 软件运行很慢怎么办？检查电脑配置（CPU、内存、硬盘）、关闭不必要的插件、把项目移到 SSD、优化部件库索引或在软件选项里调整图形/缓存设置。

- 部件找不到或属性错误？确认所用部件库已加载并更新，必要时重新映射部件或从供应商处导入正确的元件信息。

- 多人协作时发生冲突如何处理？使用中央数据库的锁定机制或分工明确的文件管理流程，遇冲突先合并/回滚并恢复最新备份。

- 激活/许可证提示错误？检查网络许可服务器是否在线、时间设置是否正确（防止时钟差异导致激活失败），并联系 EPLAN 支持或经销商处理。

- 是否有试用版或培训？EPLAN 通常提供试用和官方培训课程，可向官方或合作伙伴咨询试用许可与培训安排。

- 如何与 ERP/PDM 集成？EPLAN 提供多种导出和接口方式（如 CSV/XML/接口插件），具体集成通常需要与 IT/系统集成商协同开发。

总结一句话：EPLAN Electric P8 v2025 是一款面向电气工程的重量级工具，功能全面、适合企业级标准化设计，但要发挥价值需要正版授权、合适的硬件、规范化的库与流程，以及一定的培训投入。想快速上手，建议从官方培训、模板库和小项目逐步积累经验。

安装教程

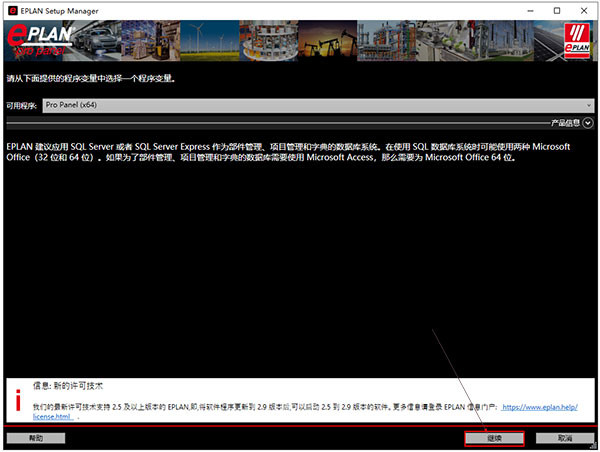

1、打开“install”目录，运行“setup.exe”开始安装，选择系统和程序，点击继续

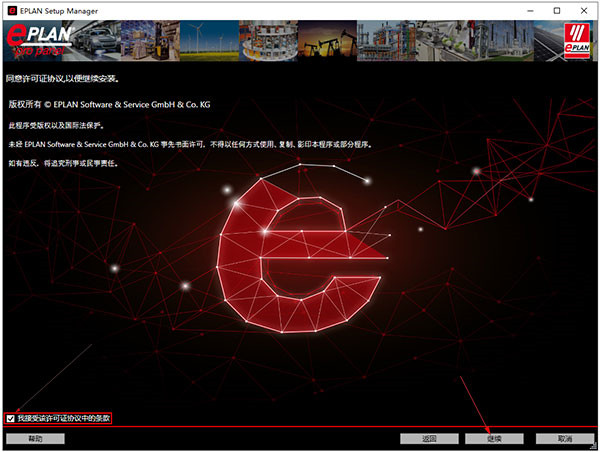

2、进入软件安装向导页，勾选左下角的“我接受...”然后再点击继续：

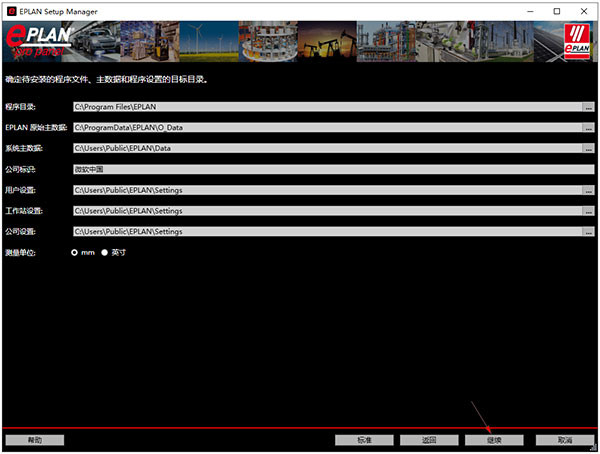

3、在对安装的信息进行设置，安装的路径、工作的路径等都进行设置，确认后点击继续进入下一步：

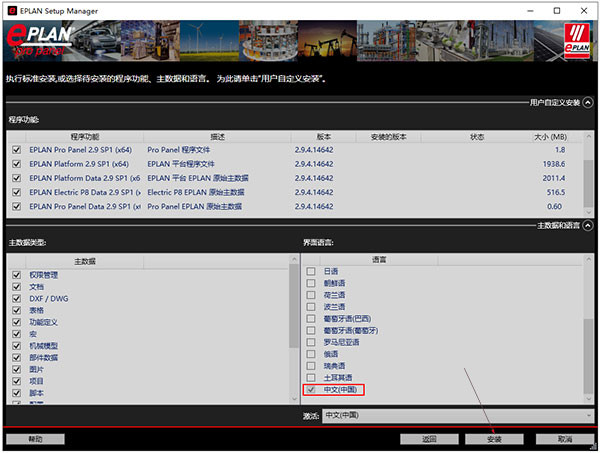

4、接着在自定义软件的安装类型，选择软件安装的语言，然后直接点击安装即可：

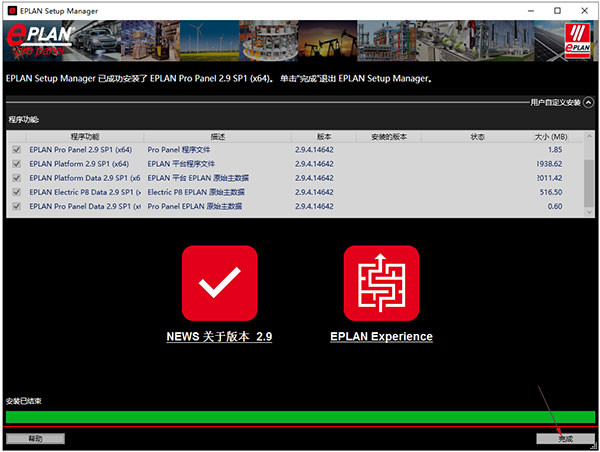

5、等待软件的安装，安装完成后先不要运行软件，直接点击完成退出安装页面：

EPLAN Electric P8官方正版 v2025.0.0.0用户使用评价总结：

我最近把公司里的电气设计软件升级到了官方正版 EPLAN Electric P8 v2025.0.0.0，折腾了好几周，来写点真实的使用感受，给准备入手或刚换版的同事们做个参考。先说一句，使用感很接地气，不是那种官方说明书里听起来光鲜的“完美”，但在日常设计工作里确实能把很多重复的活儿省掉，效率能见着往上提。

安装和授权那段我想特别提醒下。安装包比较大，资源会占不少，机器配置如果偏低会有点吃力。我们的台式机是中高端，装起来比较流畅。激活过程用了公司常用的EPLAN ID和许可证管理器，第一次激活还行，后来有人换电脑或虚拟机时会碰到授权冲突，技术支持反应还算及时，远程把流程走通就好。建议提前准备好序列号和公司账户信息，别现场抓瞎。

界面上总体还蛮顺手的，熟练后能很快上手。工具栏和面板自定义空间大，习惯了就能把常用命令摆到手边，布线、接线端子、继电器这些组件拖拽到图纸上比以前省事。符号库比我之前用的版本丰富，厂商零件库也比较全，查料号和替换型号都比较方便。Eplan Data Portal 的联动在项目级别上很有用，能直接拉厂商数据到元件属性里，报表里的物料清单(BOM)信息也完整。

关于绘图和模块化设计，我个人特别喜欢宏(Macro)功能。把常用电气回路做成宏，像是电源、接触器控制回路、保护回路这些，后面项目里直接调用，改动时只要更新宏，多个图纸一起生效，省了大量重复工作。跨页引用和端子编号自动化也减少了人为出错的机会。布线和接线端子排布这些细节，软件对光标、对齐和尺寸标注的智能提示帮了很大忙，细节处理起来少了不少手动调整。

数据管理方面，这版对项目版本控制、差异比较做得比我之前用的习惯工作流程好一些。两个人同时编辑或合并项目时，冲突提示能把问题点出来，但有时提示信息不够直观，需要点时间理解冲突哪里来的。我建议团队内部制定严格的分工和提交规范，配合EPLAN的项目管理功能，才能把多人协作的好处发挥出来。

和PLC、I/O清单的联动也值得说说。把输入输出分配表和PLC地址管理关联后，生成的接线表清晰，调试时电气和控制团队交流流畅不少。标签、线号、端子表这些自动生成后，装配和现场接线都方便。用过几次导出CSV给采购和现场，格式基本能直接用，省了手工整理。

性能方面，打开大型项目时会有短暂卡顿，但不是频繁死机那种。加载有很多背景任务在跑，像是属性同步、数据库检索，这里要耐心等几秒钟。建议给软件分配充足的内存和SSD存储，能明显改善体验。多个显示器配合使用更舒服，图纸可以放在一个屏上，属性和项目结构放在另一个，效率非常明显。

自定义报表和标签这块比较灵活，内置模板够用但不完全符合每家公司的格式，我们是改了几次模板才稳定下来。模板语言和字段映射需要花点时间学，但学会了以后报表自动化程度高，出图标准化也做得漂亮。若你们公司有固定的出图规范，建议一开始就把模板和层级结构搭好，后面会很省力。

偶遇的问题也说下，某些特殊符号或第三方库导入时会错乱，尤其是老项目迁移到新版时，图层和符号连接有几次乱掉，修复费了一些时间。还有就是有时导出的PDF或DWG在别的软件里打开会有格式偏差，得多测试输出格式和协作方确认。技术支持回复速度总体还行，但遇到比较偏的问题需要反复沟通，自己备份和记录出错流程会帮助加速问题解决。

给同事提几条实用经验：一是项目建立之初就设计好模板、宏库和命名规范，别每个人按各自习惯画图；二是把常用符号做成宏放到共享库，便于后续维护；三是定期清理不再使用的部件库，库太臃肿会拖慢检索速度；四是用版本管理和备份，导入老项目前备份一份原始文件，避免数据丢失。

总结我个人的总体感受，EPLAN Electric P8 v2025 这版在日常电气设计和工程交付上真的帮了不少忙，能把重复性劳动自动化、把数据流转变得更顺畅。上手需要一点耐心，尤其是模板和库的搭建阶段，但投入时间后回报明显。对中大型电气项目和需要和PLC、采购、装配紧密配合的团队来说，这软件值得投入。如果你们团队还在用旧流程，试着把流程和软件结合优化，会发现效率和错误率都有可见改善。
