CAD图纸打包下载|【给排水施工图】精选5套给排水施工图打包下载

先看资料预览与文件信息,再选择适合自己的资源。

返回CAD资源目录 →

资源简介

包含内容:

1、大型住宅组团给排水.rar

工程概况:本项目为中铁集团大型住宅给排水施工图(含大样图)。组团内含11栋,31-33层的高层住宅楼和一栋多层住宅楼。本施工图只表达K-1#楼单体给排水、消防给水。

设计范围:本设计范围为组团内该建筑的室内给排水及消防设计。室外总图中,室外给水环管及室外消火栓详道路施工图。

2、妇幼保健院给排水施工图2020.rar

 工程概况:  本工程为贵州省妇幼保健院给排水施工图2020,总建筑面积43857.92㎡。最大建筑高度51.90m,功能为综合医院,地下1层,地上12层,其 中:-1层为地下车库、人防及设备房;裙房1~4层为门诊楼及医技楼;5~11层为住院楼,12层为行政办公。本建筑为一类高层 公共建筑,建筑防火分类为一类,耐火等级为一级,结构形式为框架结构,本工程抗震设防烈度为6度。

设计范围:   一期地块红线内的室外给排水及消防系统、室内给排水及消防系统、雨水收集回用系统 。

3、科技产业中心给排水施工图(含大样图).rar

工程概况:本工程为贵州省科技产业中心给排水施工图(含大样图)。本项目建设用地总面积151577.39平方米,包括1#楼、9#楼、10#楼、14#楼以及地下车库部分;总建筑面积85170.62 平方米。

设计范围:本工程室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统、气体灭火系统、小型给排水构筑物以及建筑灭火器配置。

4、跨境电商备货物流分拨中心给排水.rar

工程概况:本工程为海南省跨境电商备货物流分拨中心给排水施工图(含招标文件),为二期丙类高架仓库,层数为2层,其中包括公共仓储区,恒温仓储区,查验区等三大功能区,其中公共仓层高为16m,恒温仓层高为12m,查验区层高为4.6m,建筑面积为:16199.11平方米.

5、养老院建设给排水施工图(含大样图).rar

工程概况:本工程为贵州省养老院建设给排水施工图(含大样图)。其中地下一层为车库局部为人防区域,地上六层,床位数为300床,建筑高度为23.66m;总建筑面积:19408.91㎡,其中地上建筑面积:12903.86㎡,地下建筑面积:6505.08㎡;按多层公共建筑进行消防设计。

设计范围:本次给排水设计范围为生活给水系统、排水系统,消火栓给水系统及喷淋系统。

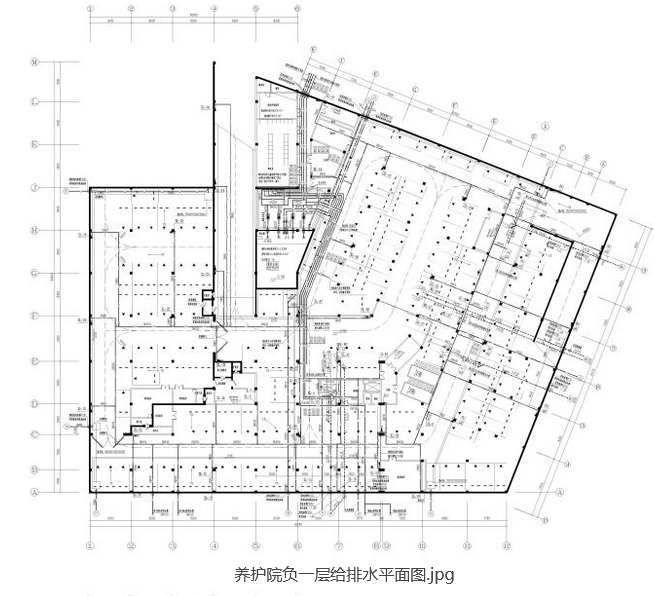

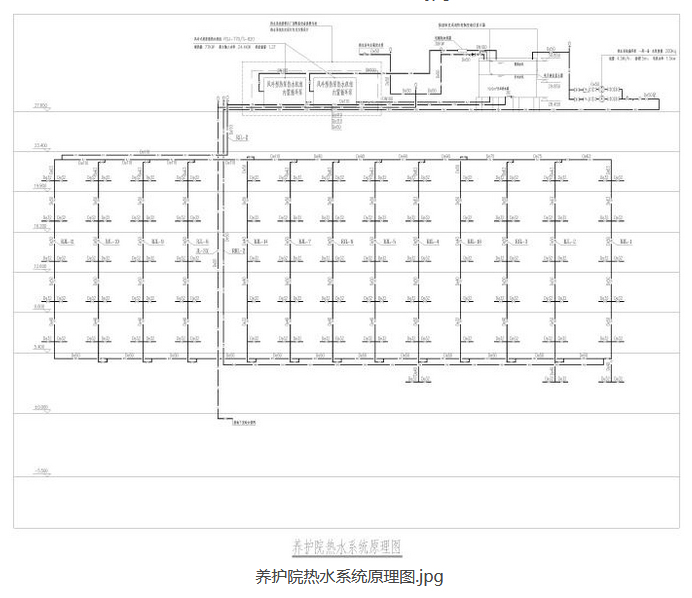

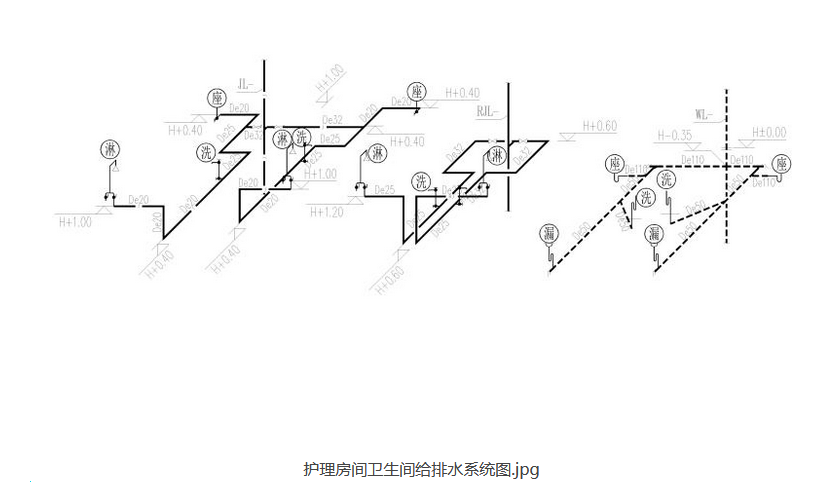

部分截图:
