BIM PLUGIN

橄榄山快模(精装)For Revit

基于Revit平台,提供模型面层创建及瓷砖的排布

返回BIM建筑插件目录 →

插件简介与使用说明

橄榄山精装模块主要提供了模型面层的创建及瓷砖的排布工具,主要用来解决模型绘制过程中面层创建复杂和繁琐;瓷砖排布的工作量大,不易统计。


那么精装模块这边提供了以下几个功能:

  1. 面层装饰

    为了尽可能提高模型算量的准确性,一般会单独绘制面层模型来进行面层算量,而竖直方向构件则使用墙,水平构件则使用楼板。但是由于面层绘制的工作量比较大,且绘制的过程中需要不断调整墙和楼板的位置以及相交位置还要对墙或楼板进行开洞,这样操作繁琐。为此橄榄山提供了以下三种面层:房建装修、梁板窗抹灰以及拾面建面层等创建面层的工具来解决该问题。

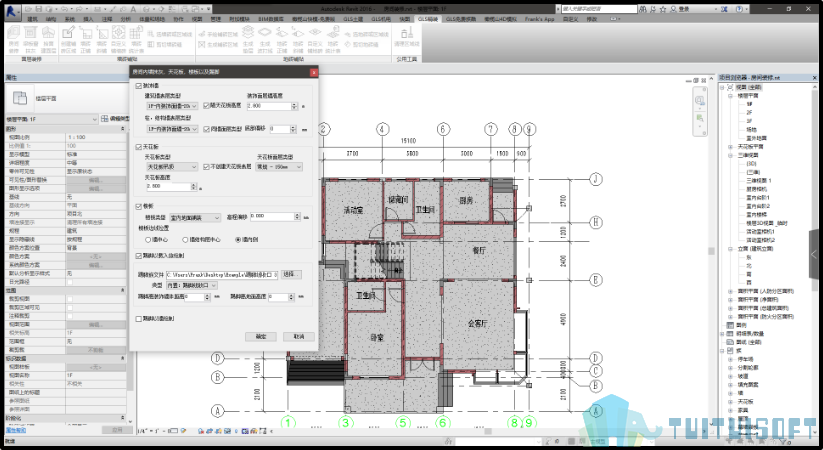

  2. 房间装修

    功能实现:

    1)为房间中的墙、柱、楼板添加抹灰面层;2)创建天花板;3)创建房间的踢脚线;4)批量为具有相同房间名称的房间进行装修

    工具特点:

    1)强大自定义选项满足多种面层绘制要求;2)自定义选择面层类型及设定高度偏移;3)支持墙、柱面层分开设定,同时也支持结构与建筑墙面层分开设定;4)支持链接模型,多专业协同更高效

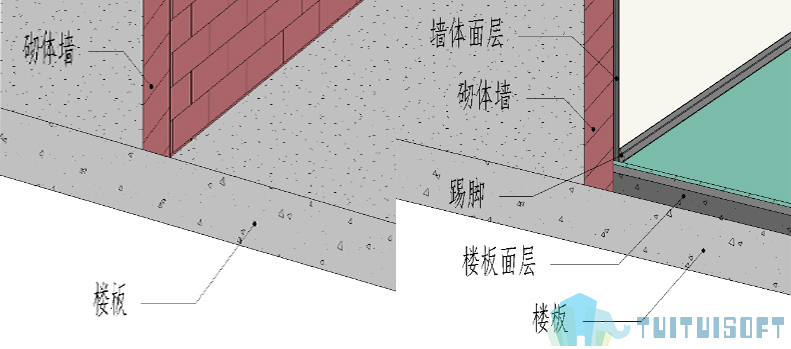

                                            装修前                                                                                  装修后

3.梁板窗抹灰

 功能实现:

1)为房间中的梁、楼板批量添加面层;2)为房间中的门窗边框批量添加面层

工具特点:

1)支持链接模型;2)支持自定义选择面层类型;3)对于门窗边框面层,内侧和外侧抹灰可以单独设定。

图片6.png                           图片7.png

                                                 抹灰前                                                                                抹灰后

4.拾面建面层

为拾取到的表面创建面层

工具特点:

1)自定义指定面层类型及偏移;2)适用范围广,灵活程度高;3)除了可以作为面层工具,还可以作为模板工具使用。

墙砖排布:

实现功能:

  1. 墙砖正铺、错缝铺

  2. 墙砖斜铺,错缝铺

  3. 墙砖自定义铺贴

  4. 方案比选,兼顾美观与经济

  5. 一键统计墙砖数量

  6. 自定义墙砖扣减灰缝

以下面这个为例:

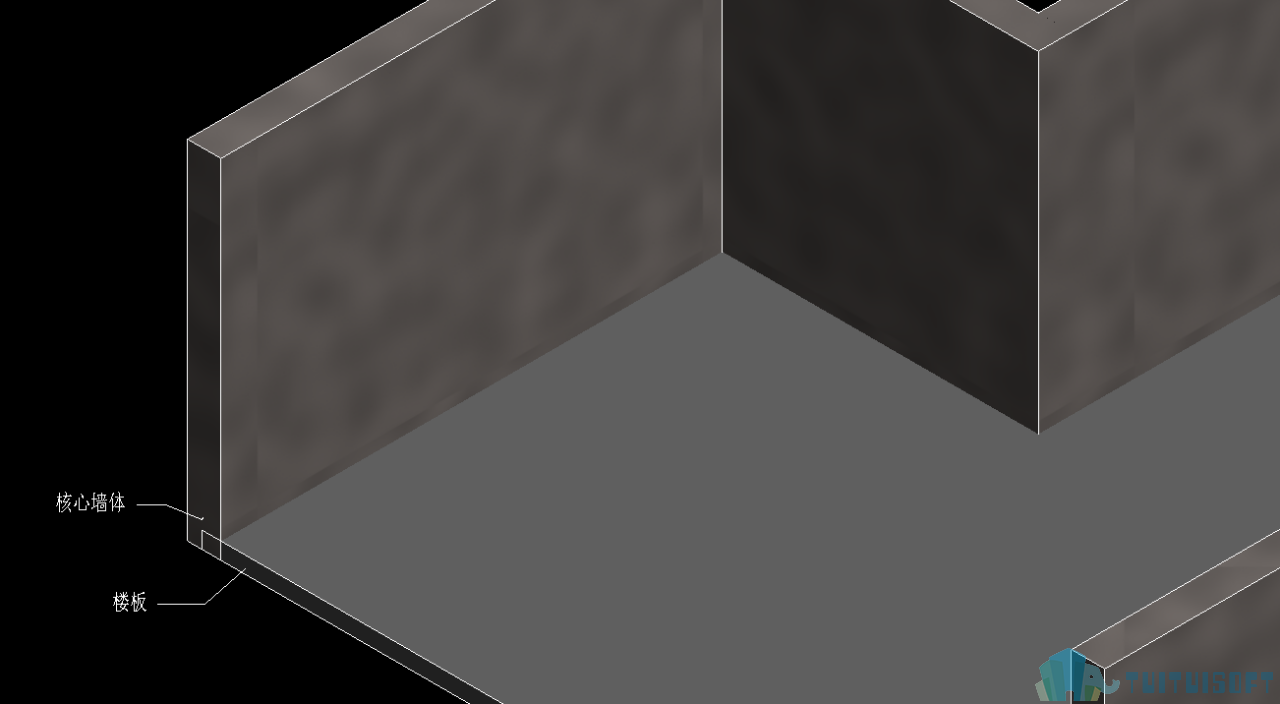

创建面层前:

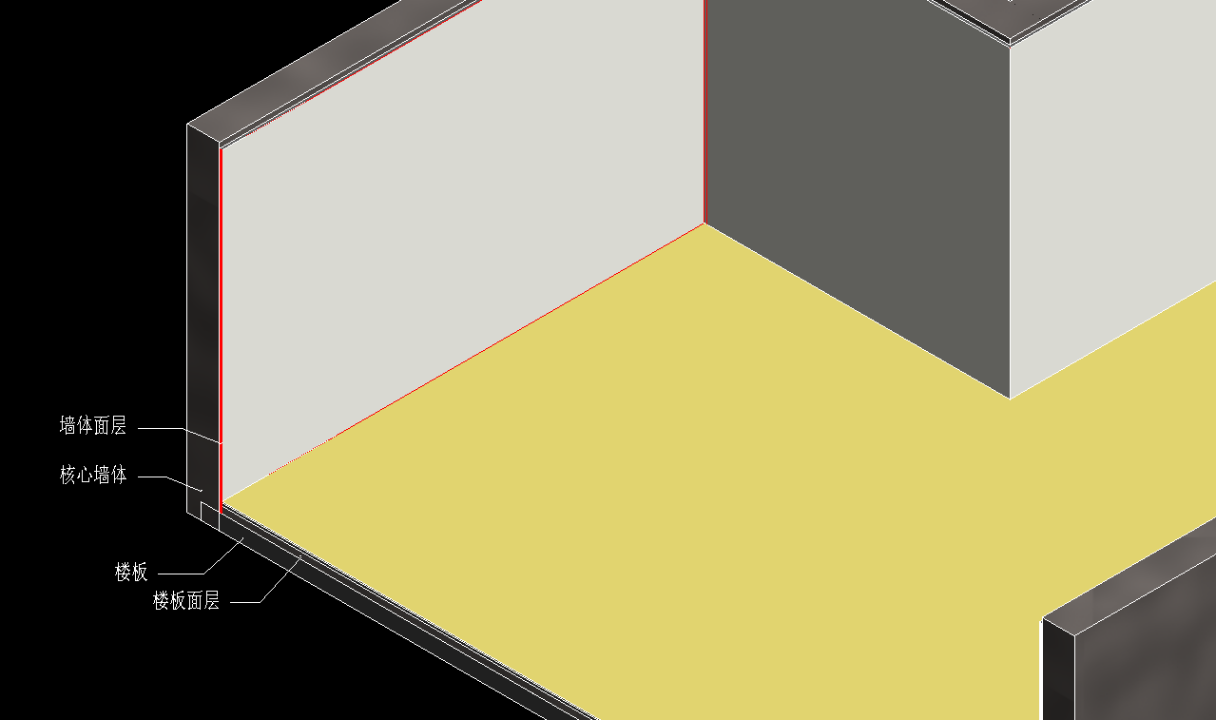

创建面层后:


铺砖前:

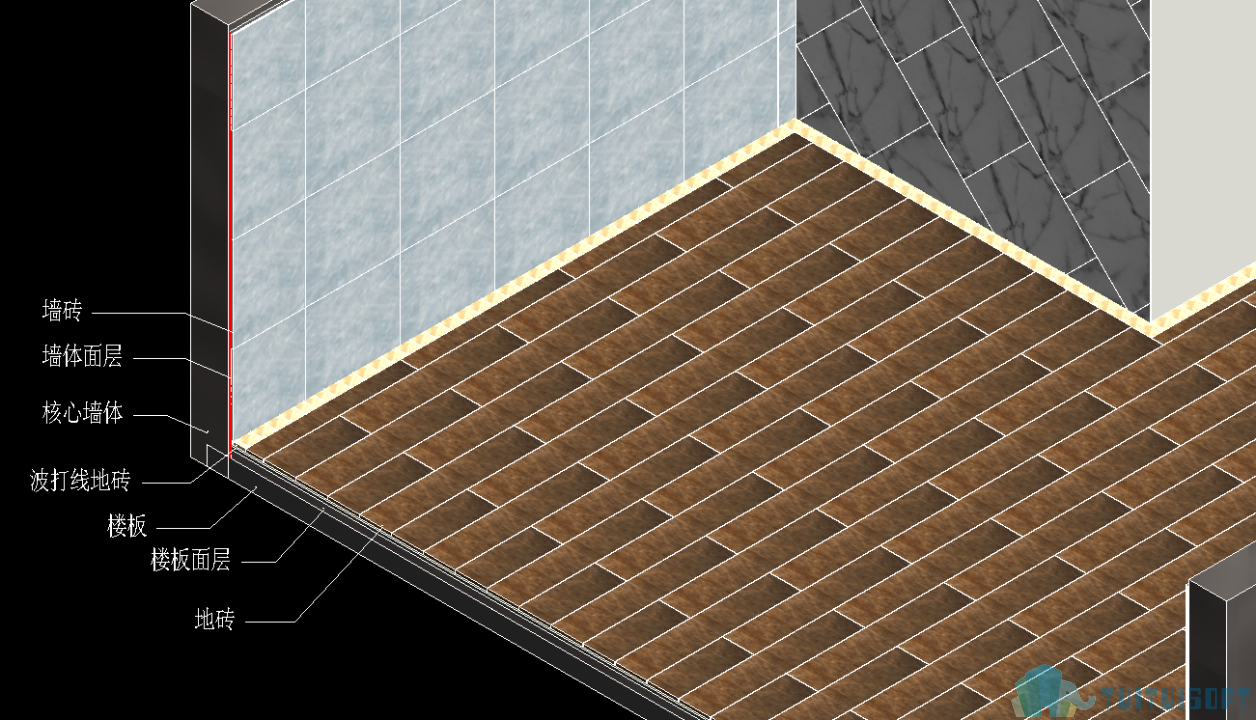

铺砖后:


墙砖正铺、错缝铺


下载与安装帮助

安装前要确认哪些信息?

适用版本:2014~2018;插件版本:6.33。核对你正在使用的软件版本,再按插件原说明安装。

免费、试用与收费应该怎样选择?

本插件原收费标注为“收费(试用期60天)”。个人免费、部分收费与试用可能附带使用范围和期限,请结合开发商说明选择授权。

在哪里查看提取码或解压密码?

如果原资料标注了密码,上方下载区会显示“查看提取码 / 解压密码”。未标注的资料请按下载页面说明操作。

下载地址失效或安装遇到问题怎么办?

提供插件名称、详情页地址和具体提示,便于客服核查。涉及插件授权或兼容性的问题,以开发商答复为准。
