BIM PLUGIN

BIM建模助手出图模块 官方最新V1.3.7下载

视图类:视图创建、调整、管理,全方位控制视图。

返回BIM综合插件目录 →

插件简介与使用说明

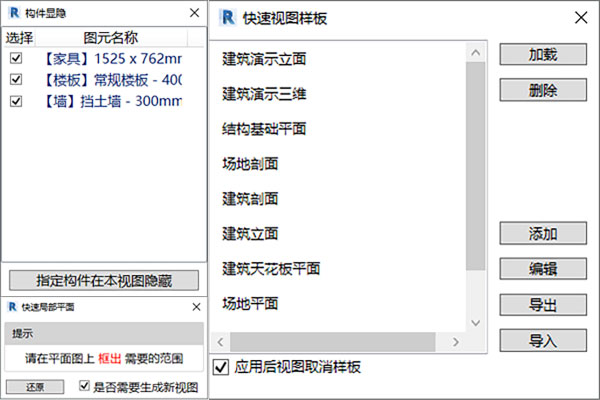

视图类:视图创建、调整、管理,全方位控制视图。

构件显隐,避免卡顿,一键显示\隐藏单个构件;

局部三维、快速剖面、快速局部平面,视图一键创建;

快速视图样板,一键应用、编辑、分享指定样板。


出图模块


出图模块

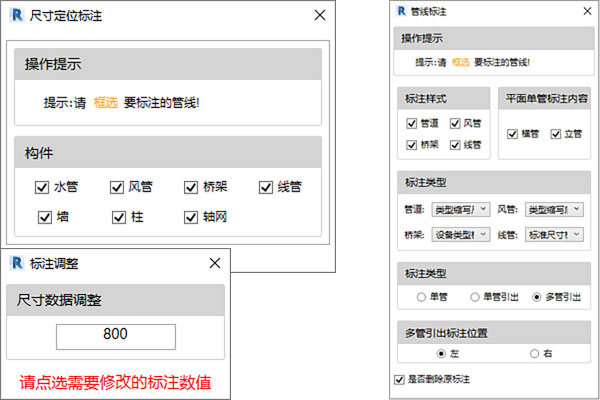

标注类:除去繁杂的设置,一键添加标注。

管线的文字标注集中添加;

轴网、构件尺寸定位快速创建、调整。

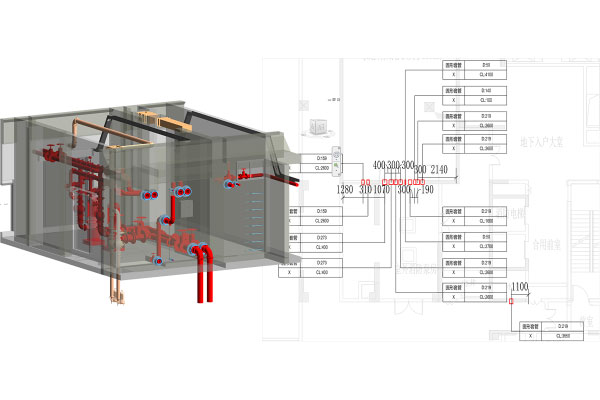

预留预埋:管线开洞、标注、出图,一步到位。

这里没什么好介绍的了,反正你们都懂的


出图模块


出图模块

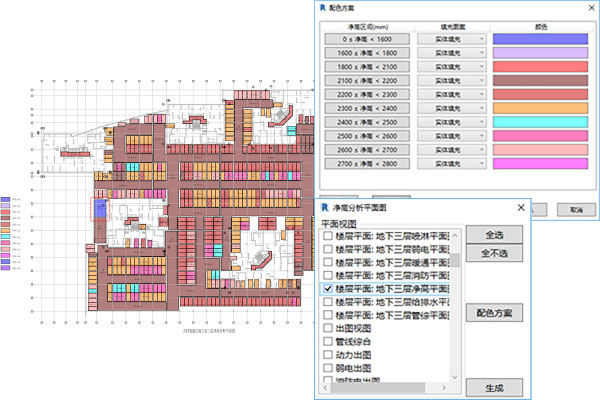

净高分析:净高分析、调整、出图,一步到位。

这里也是,毕竟用我的人都是大触

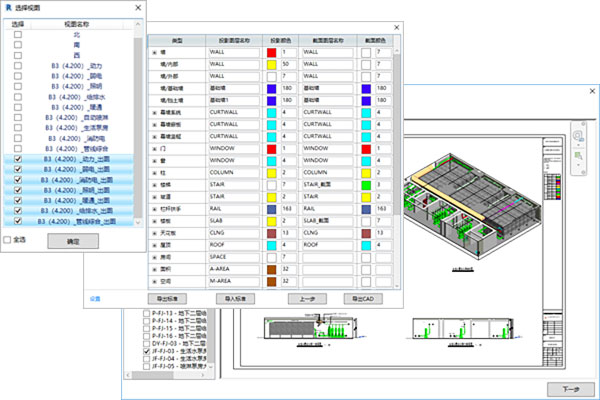

图纸类:完成Revit出图最后一公里。

快速设置图层并导出CAD图纸。


出图模块


出图模块

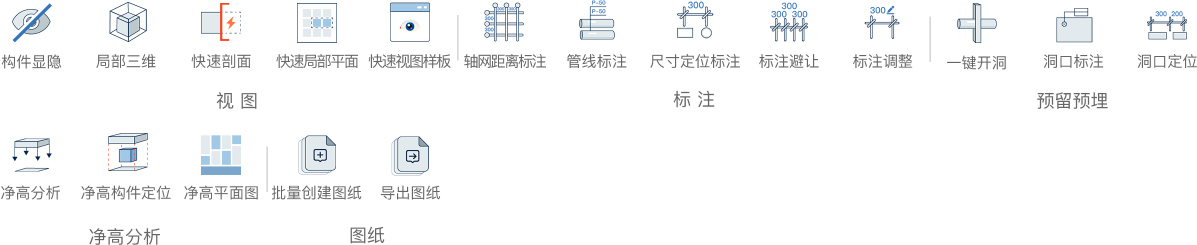

视图功能

构件显隐:避免卡顿,一键显示\隐藏单个构件;

局部三维:快速剖面、快速局部平面,视图一键创建

快速剖面:解决三维构件剖面搭接问题,专门为处理剖面而生

快速局部平面:可以控制剖面视图的显示,大小调整

快速视图样板:一键应用、编辑、分享指定样板。


标注功能

轴网距离标注:轴网、构件尺寸定位快速创建、调整。

管线标注:管线的文字标注集中添加

尺寸定位标注:快速准确地、详尽地和清晰地标注尺寸

标注避让:让标注的字自动避让

标注调整:标注的调整,修改数值


预留处理

一键开洞:框选需要开洞区域,一键批量开洞

洞口标注:一键洞口标注

洞口定位:一键洞口定位


净高分析

净高分析:对空间狭小,管线密集快速净高分析问题所在

净高构件定位:查看低于净高构件,找出净高不足的构件,给出需要调整数值,方便快捷

净高平面图:自动对不同区域的净高平面颜色填充


图纸功能

批量创建图纸:创建多个图纸,轻松管理图纸修订

导出图纸:平面视图导出成设计师需要的格式


下载与安装帮助

安装前要确认哪些信息?

适用版本:2016~2021;插件版本:V1.3.7。核对你正在使用的软件版本,再按插件原说明安装。

免费、试用与收费应该怎样选择?

本插件原收费标注为“付费”。个人免费、部分收费与试用可能附带使用范围和期限,请结合开发商说明选择授权。

在哪里查看提取码或解压密码?

如果原资料标注了密码,上方下载区会显示“查看提取码 / 解压密码”。未标注的资料请按下载页面说明操作。

下载地址失效或安装遇到问题怎么办?

提供插件名称、详情页地址和具体提示,便于客服核查。涉及插件授权或兼容性的问题,以开发商答复为准。
