BIM建模助手机电模块 官方最新V1.3.7下载

支持轴管道、立管 、喷淋、风管、桥架识别;更简洁的翻模流程识别→创建;高精确率与高识别率的双重选择

返回BIM机电插件目录 →

插件简介与使用说明


CAD图纸辨识:你知道建模可以多便捷吗?

支持轴管道、立管 、喷淋、风管、桥架识别;

更简洁的翻模流程识别→创建;

高精确率与高识别率的双重选择


机电模块


机电模块

管综精细深化:更快、更强、更高效。

快速翻弯、管线排布快速管综;

净高分析精准定位净高不足区域构件。

管线调整:来,试试看!

快速打断、管线连接、碰头板下对齐、管线端点对齐、

管线偏移对齐、支管升降等功能机电调整痛点全覆盖。


机电模块


机电模块

机电标准族:你想要的我都有

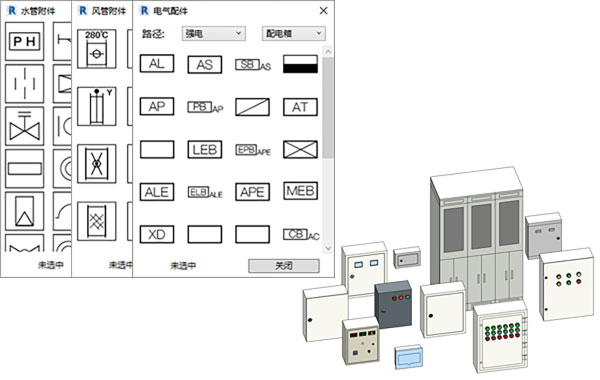

水管附件集成(不断累积)

风管附件集成(不断累积)

电气配件集成(不断累积)


机电模块

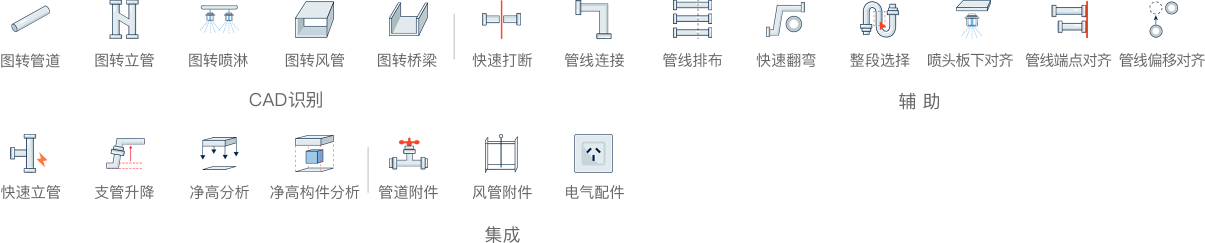

CAD识别功能

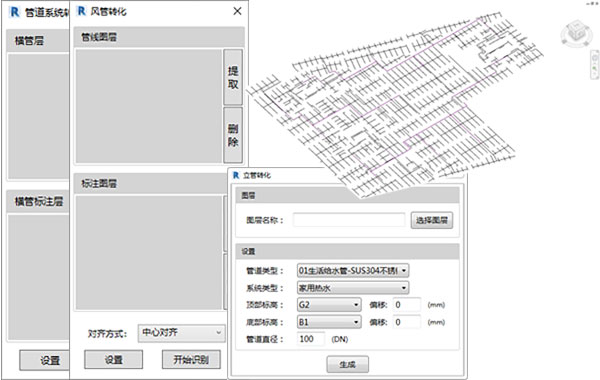

图转管道:能识别CAD图纸,管道翻模流程识别→创建建模,准确率高。

图转立管:能识别CAD图纸,立管翻模流程识别→创建建模,准确率高。

图转喷淋:能识别CAD图纸,喷淋翻模流程识别→创建建模,准确率高。

图转风管:能识别CAD图纸,风管翻模流程识别→创建建模,准确率高。

图转桥架:能识别CAD图纸,桥架翻模流程识别→创建建模,准确率高。


辅助功能

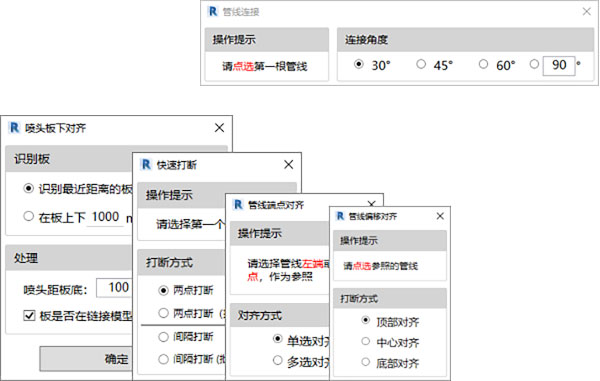

快速打断:确定打断的距离和位置

管线连接:进行全自动化的智能连接

管线排布:设备间管线、管道布局合理,排列有序,层次分明

快速翻弯:自动翻弯功能,调整风管与风管之间的交叉碰撞

整段选择:整段管道选择 喷头板下对齐:使用快捷键喷头板下对齐

管线端点对齐:设置对齐位置、参照标高和偏移值等参数

管线偏移对齐:设置对齐位置、参照标高和偏移值等参数

快速立管:快速创建立管 支管升降:自动生成登高立管

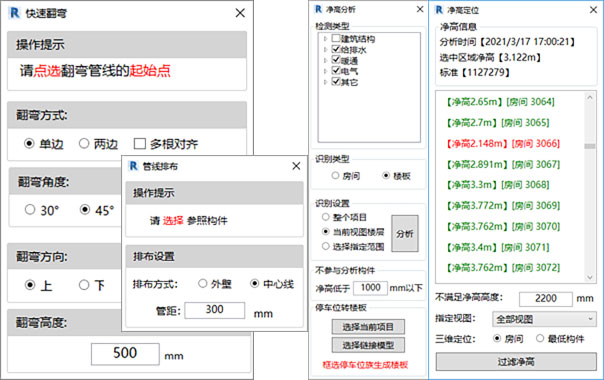

净高分析:对空间狭小,管线密集快速净高分析问题所在

净高构建定位:查看低于净高构件,找出净高不足的构件,给出需要调整数值,方便快捷


集成功能

管道附件:水管附件集成(不断累积)

风管附件:风管附件集成(不断累积)

电器配件:电气配件集成(不断累积)
