Autodesk Model Checker For Revit 2018-2021免费下载

这款来自Autodesk的免费工具将根据一组规则自动检查您的Revit模型,并生成符合性报告

返回BIM综合插件目录 →

插件简介与使用说明

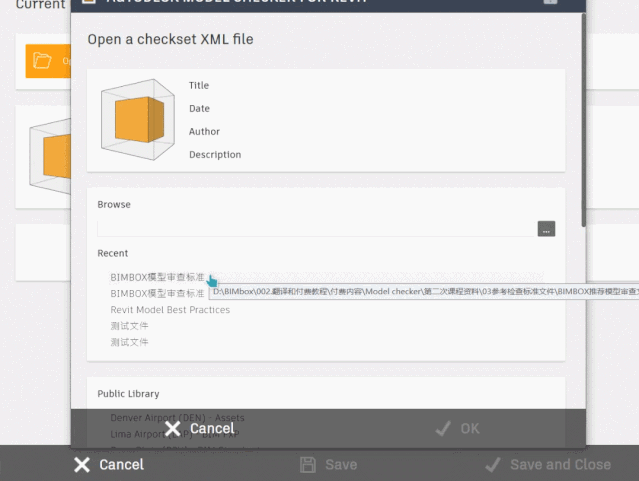

需要对模型审查的时候,操作非常简单,打开插件,导入审查规则,运行,一份完整的模型报告就出来了。

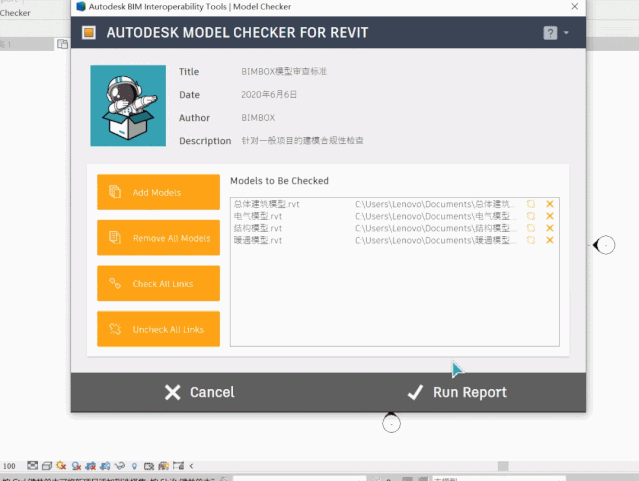

你可以打开多个模型,一次性批量审查。

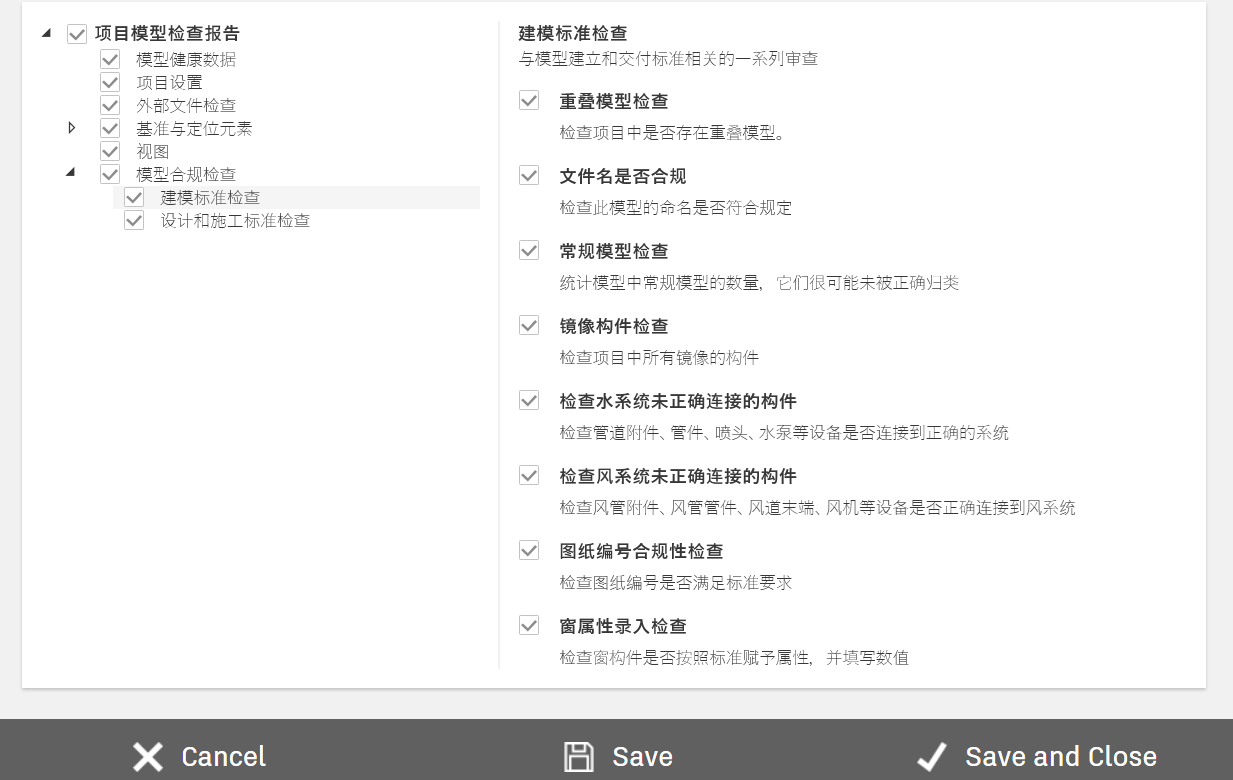

也可以在运行审查之前,自定义勾选哪些审查项目,对于大模型边审查边修改的任务能节省不少时间。

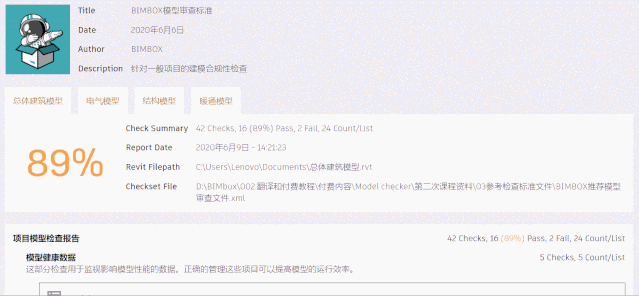

审查的数据可以一键粘贴到 Word 文档,也可以导出成 Html文件,排版自动完成。

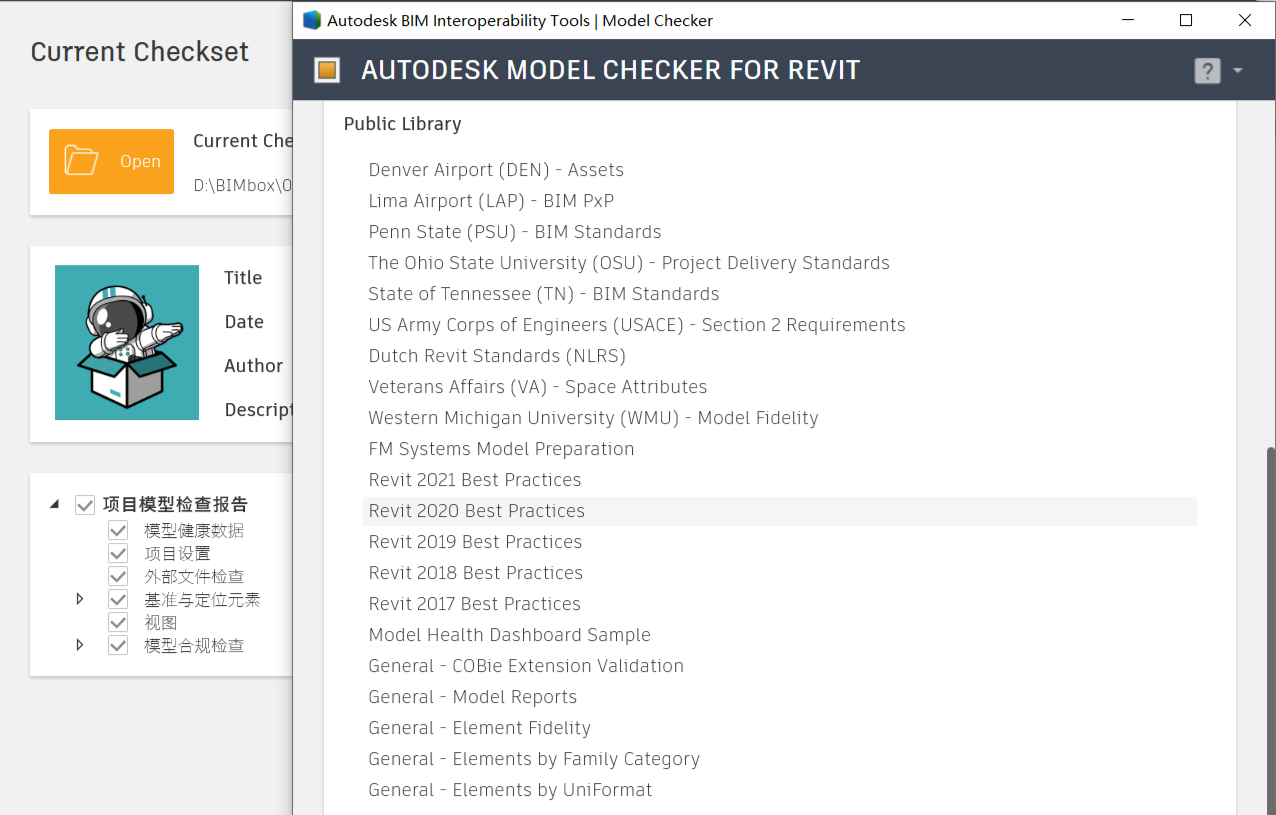

软件本身自带了很多预设的审查规则,主要是来自于美国的各类BIM标准,不过如果使用这些标准,审查项和审查报告就都是英文的了,而且标准也不符合国内的要求。


下面可就厉害了:Model Checker支持自定义审查规则,也就是说,你可以一项一项写出符合自己需求的审查标准,审查哪些条目自己说了算,而且还支持中文。

下面举几个自定义的例子:

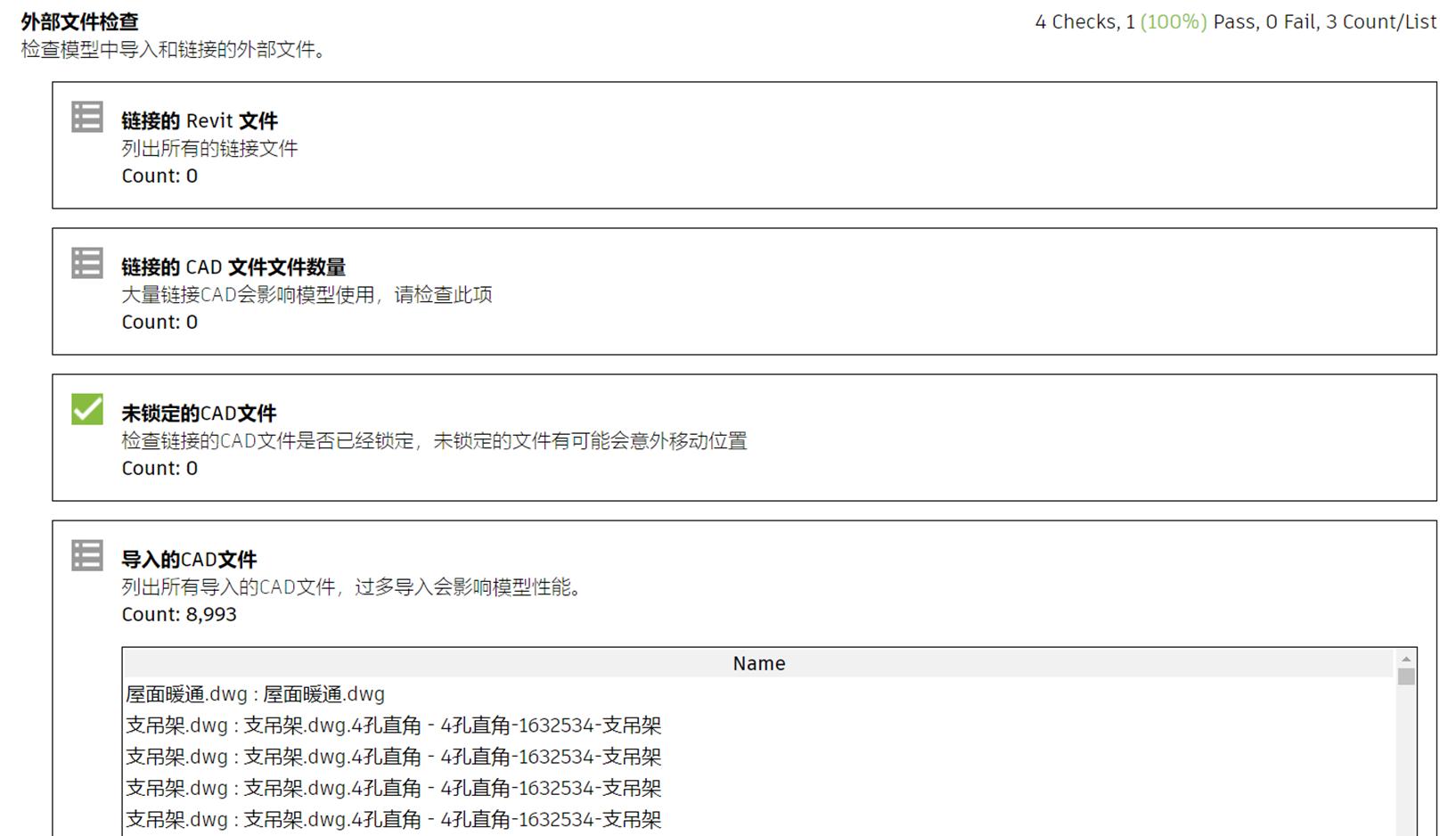

➤ 你可以针对模型的健康情况写一些审查规则,比如报告文件大小、未使用的族、链接的模型、导入的CAD文件、未处理的警告数量、视图和图纸的数量等等,帮助你保持模型的整洁流畅。

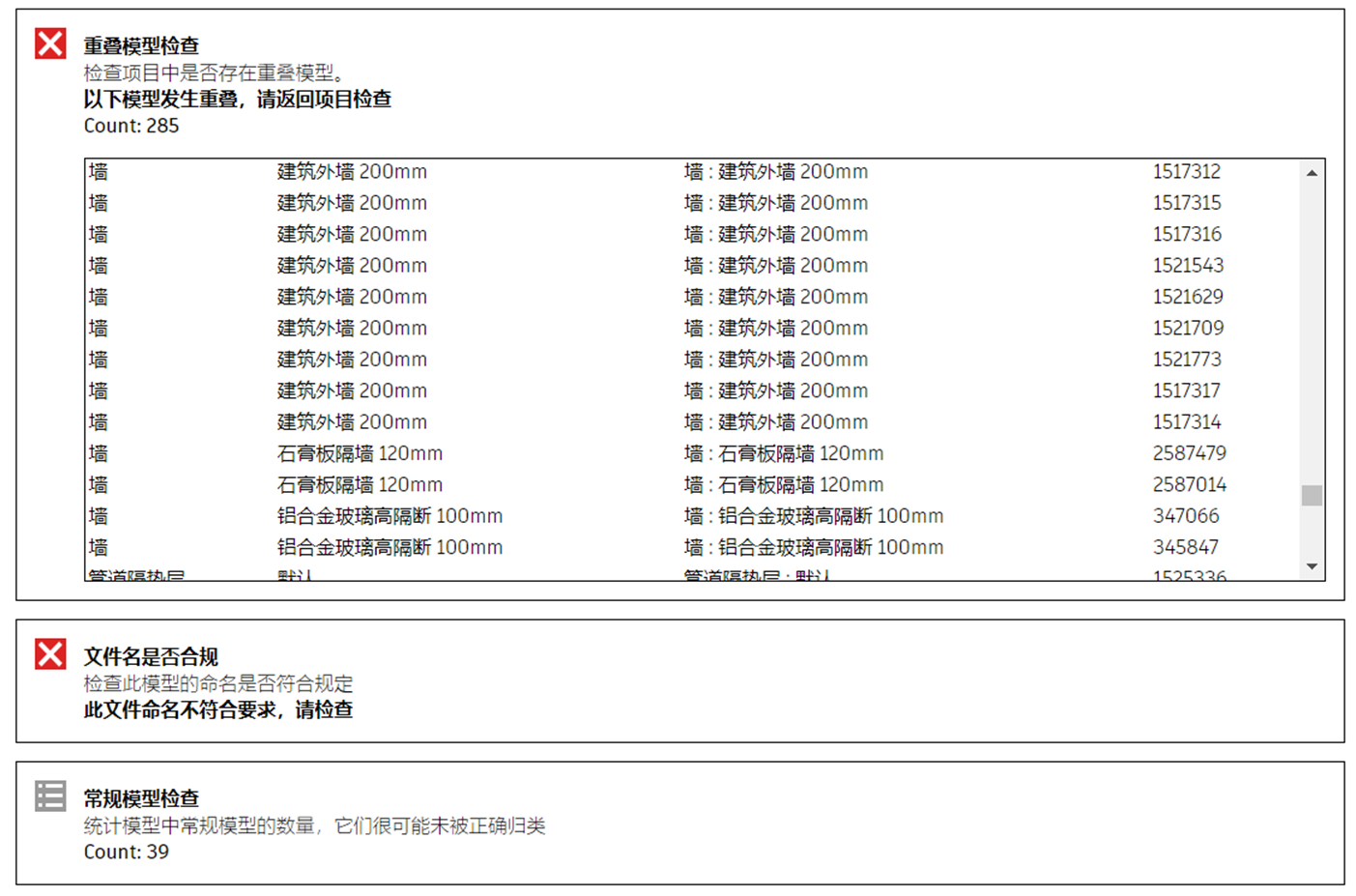

➤ 你可以根据自己企业的建模标准写一些模型规则方面的检查,比如有没有元素放错了工作集、房间编号有没有重复、有没有一些视图忘了设置样板、有没有重叠的模型、文件名是不是合规,等等。

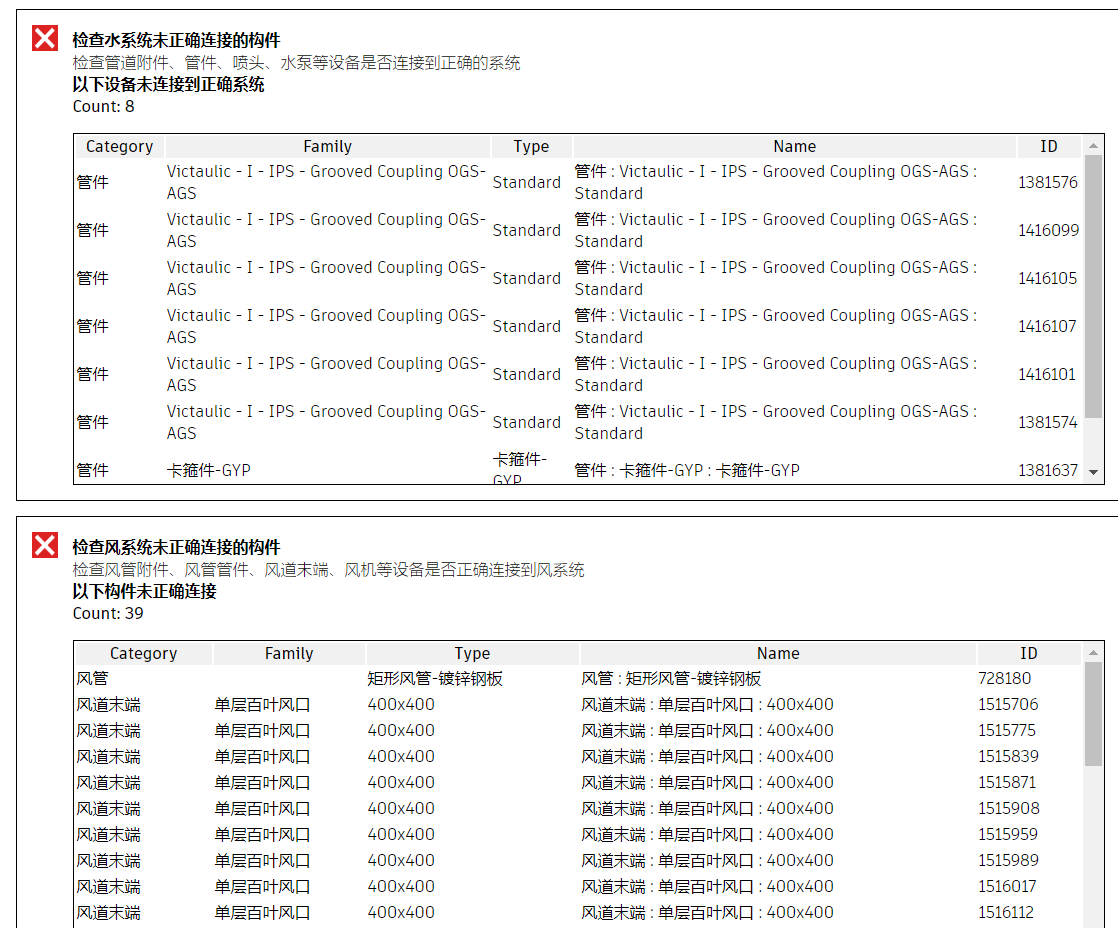

可定制的审查规则自由度非常高,没有连接到系统的管件和风管附件可以批量揪出来,

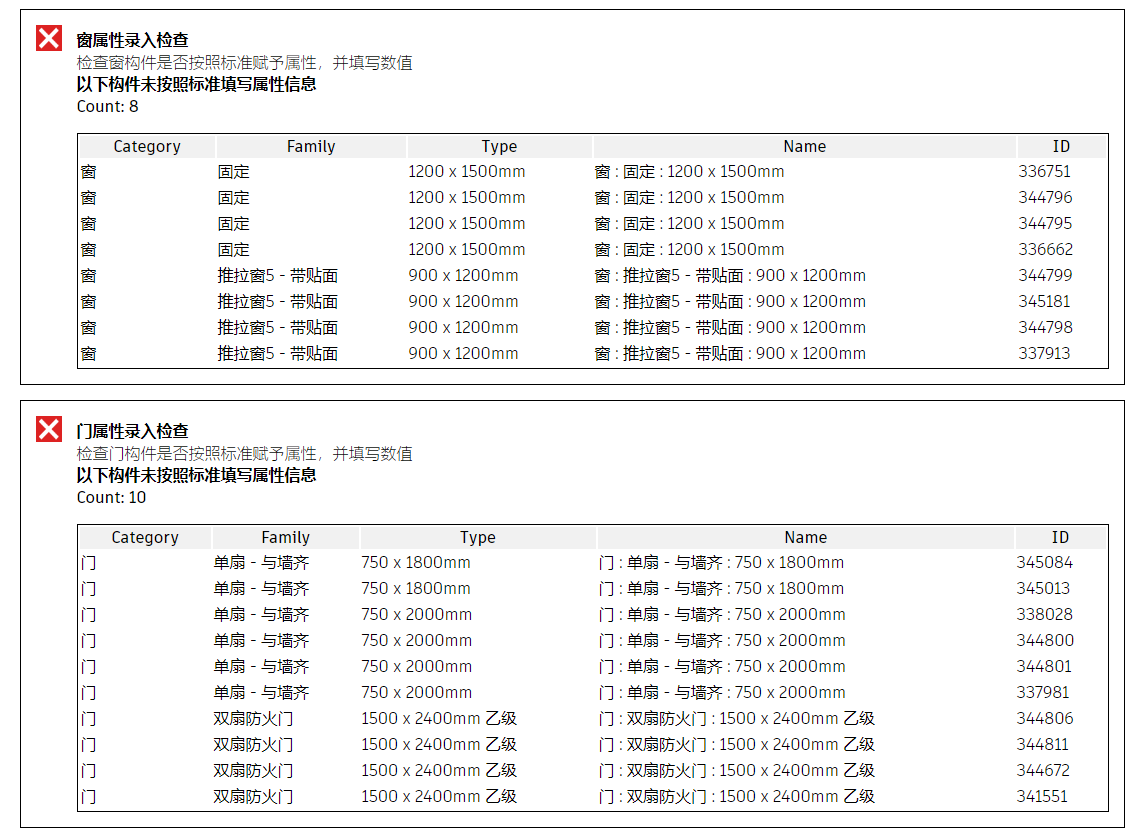

➤ 再比如,现在很多模型的交付标准,都要求模型填写额外的构件属性,比如生产商、耐火极限、甚至是编码,哪些构件忘了定义这些参数,哪些构件忘了填参数,也可以一并查找出来。

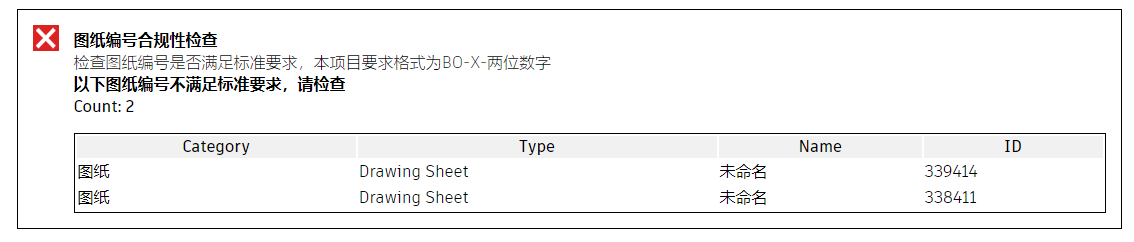

➤ 软件支持正则表达式匹配,你可以设置一个模糊规则,比如编号为BX-01-003,任意两位字母+两位数字+三位数字都符合要求,不满足要求的就会弹出报错,这样就能检查图纸编号、特定编码参数是不是都填写正确了。

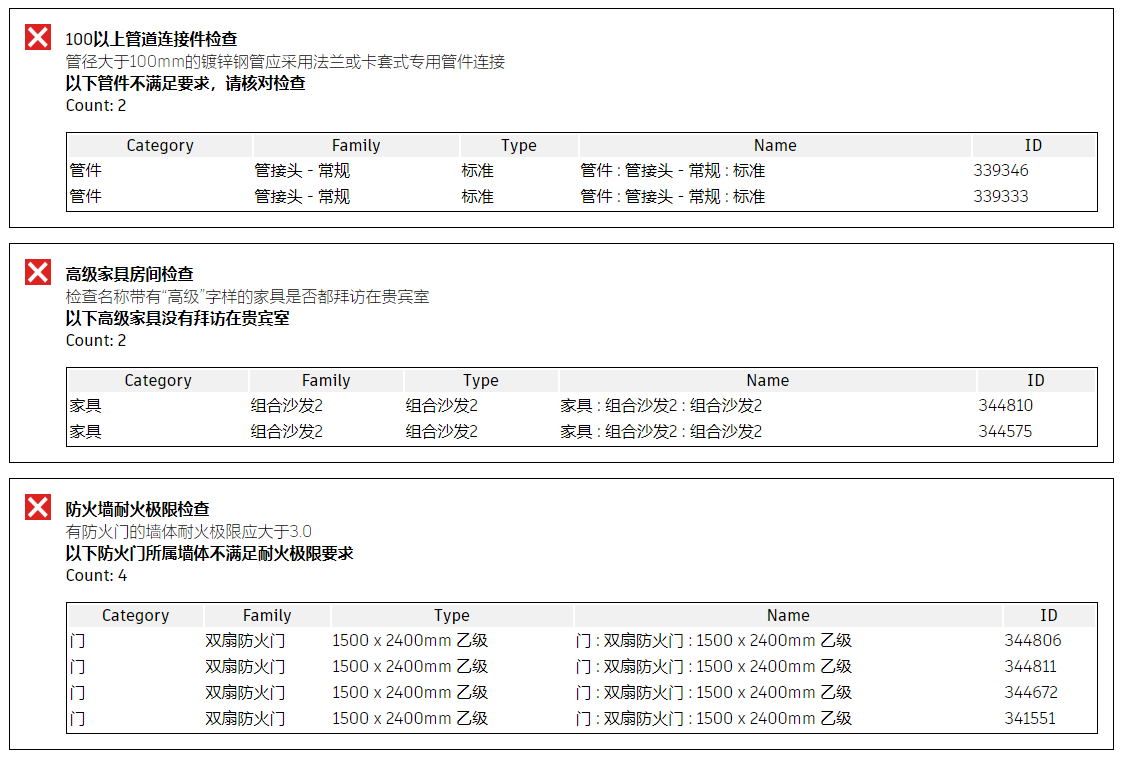

➤ 除了建模规则,结合各种参数的组合,你甚至可以检查一些特定工程项目规则,比如楼梯踏步高度不能大于160、DN 100以上的管道不能使用螺纹连接、防火墙耐火极限不能低于3.0、天花板标高不能低于2.6米,凡是能用参数反映的东西,都可以批量审查。

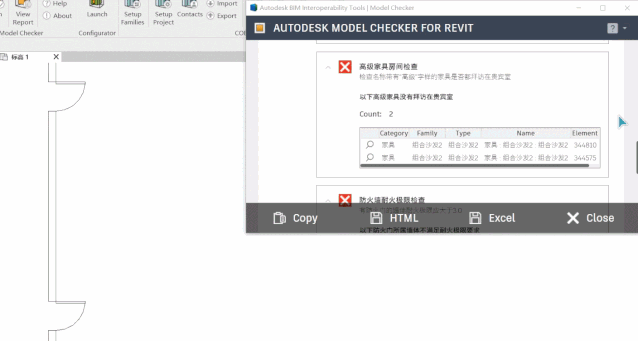

➤ 在Revit里读取审查报告的时候,针对错误项目会有一个定位按钮,可以一键定位到出错的构件,方便你边检查边修改。


软件是典型的「大后端小前端」,自定义审查标准的时候非常自由,也可以写得很长,前端就是简单无脑的载入然后出报告。你的审查标准可以保存成文件,随时打开编辑,这样就能不断添砖加瓦,慢慢积累起一套完善的企业审核标准。


需要注意的是,这款软件只能检查 Revit 模型,不能基于 IFC 做多软件模型的审查,另一款软件 Solibri 可以干这个活儿,不过因为价格比较高,国内用的不多。如果大家有这方面的需求,BOX以后再给你讲讲它。如果你只需要检查 Revit 模型,又希望用个官方免费的软件,那这款 Autodesk Model Checker 是真香。

这么好用的软件,在国内一直没有普及开,一方面是很多企业对模型质量的重视程度不够,另一方面也是因为软件是英文的,资料下载需要到外网,教学资源也几乎没有。
