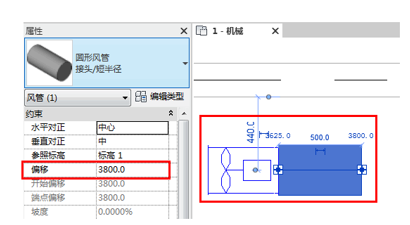

选中创建的风管，对其“偏移”值进行调整，将“偏移”值设置为3800mm，使混流风机调整到合适的高度可与新风管进行连接。如图3.6-15所示。
3.6-15

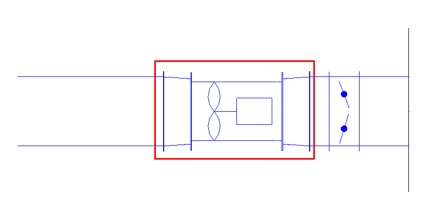

接着将混流风机移动到合适的位置，将多余的圆形风管删除，拖动或绘制风管，将矩形新风管与混流风机连接在一起，在连接部位会自动生成天圆地方进行连接。如图3.6-16所示。
3.6-16

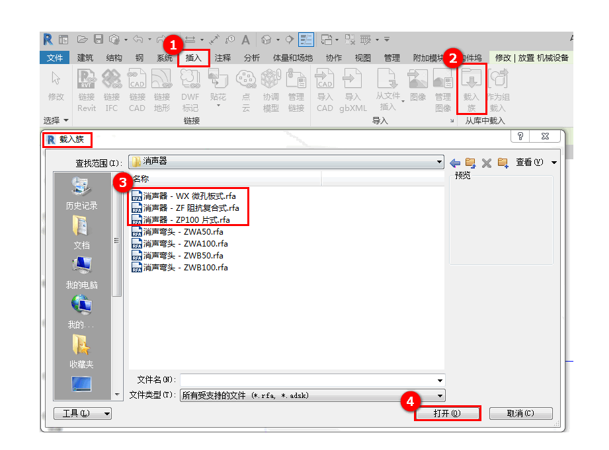

题中“标示5”标示的是“消声器”。单击“插入”选项卡，接着单击“从族库中载入”面板中的“载入族”命令，依次打开“MEP”——“风管附件”——“消声器”，选择合适的消声器类型，单击“打开”命令。如图3.6-17所示。
3.6-17

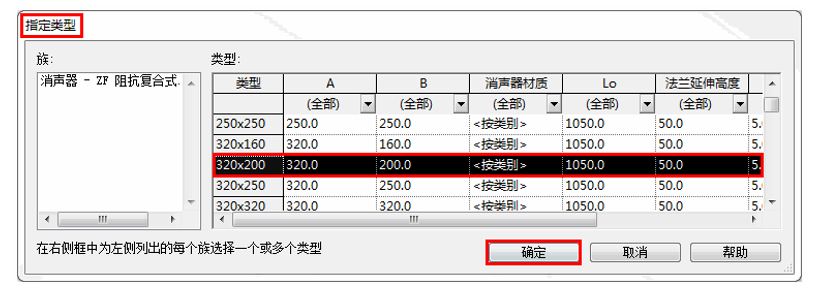

在“指定类型”对话框中找到“320x200”的消声器类型，然后单击“确定”将其载入到项目当中。如图3.6-18所示。
3.6-18

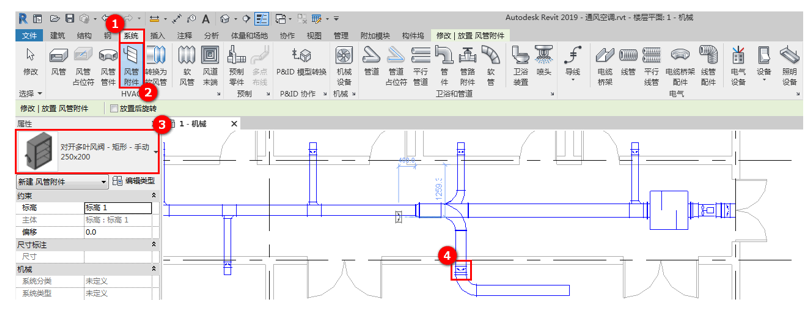

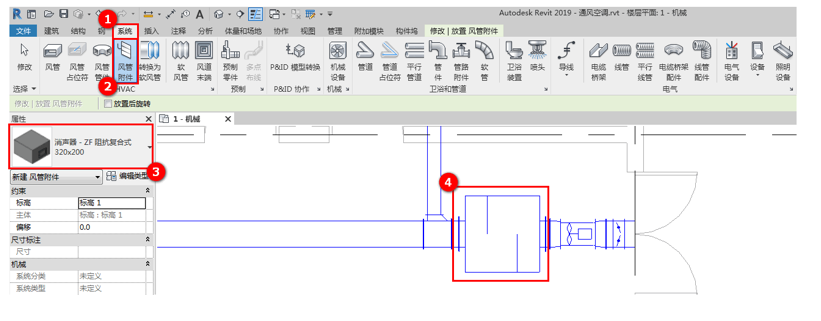

单击“系统”选项卡下方“HVAC”面板中的“风管附件”工具，接着在“类型选择器”中找到消声器，移动光标拾取风管中心线，将其布置在指定的位置上。如图3.6-19所示。
3.6-19

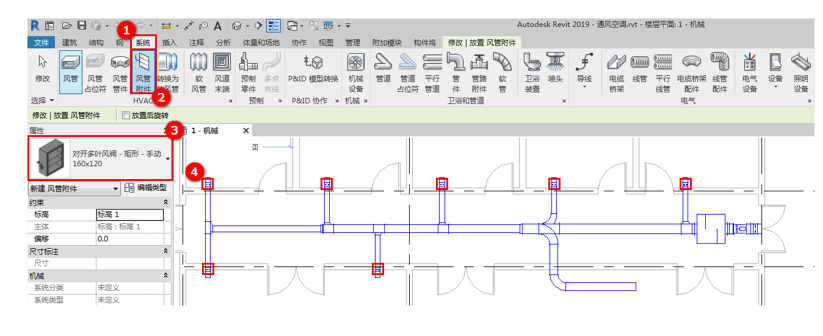

题中“标示6”标示的是尺寸大小为160mmx120mm的对开多叶调节阀。与布置尺寸大小为320mmx200mm的调节阀步骤相同，将其布置在指定位置上。如图3.6-20所示。
3.6-20
题中“标示7”标示的是尺寸大小为250mmx200mm的对开多叶调节阀。对已有的调节阀类型进行复制创建符合要求的尺寸大小，将其布置在指定位置上。如图3.6-21所示。
3.6-21

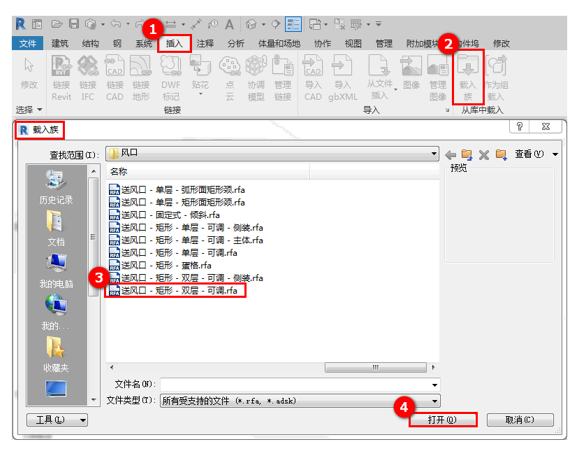

题中“标示9”标示的是200mmx200mm的双层风口。单击“插入”选项卡，接着单击“从族库中载入”面板中的“载入族”命令，依次打开“MEP”——“风管附件”——“风口”，选中“送风口-矩形-双层-可调”，单击“打开”命令。如图3.6-22所示。
3.6-22

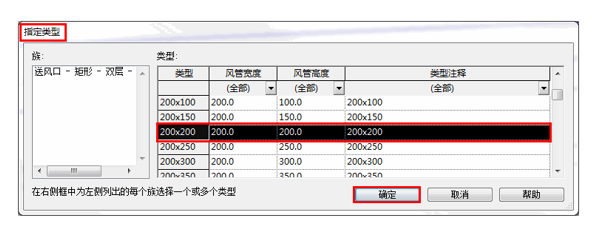

在“指定类型”对话框中找到“2000x200”的风口类型，然后单击“确定”将其载入到项目当中。如图3.6-23所示。
3.6-23

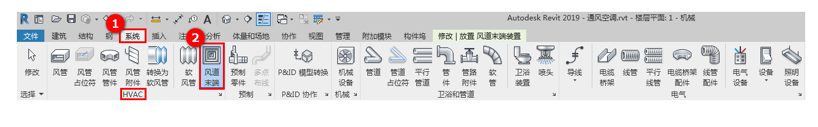

将风口载入进来后，单击“系统”选项卡下方“HVAC”面板中的“风道末端”工具。如图3.6-24所示。
3.6-24

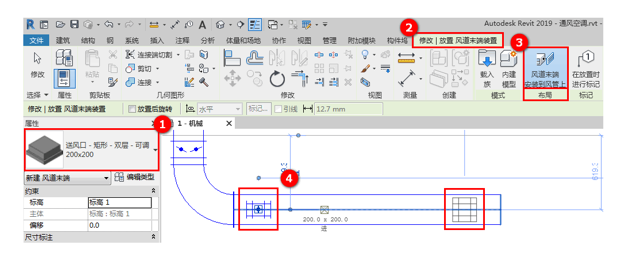

接着在“属性”面板中的“类型选择器”中找到尺寸大小为200mmx200mm的送风口，然后切换至“修改/放置风道末端装置”上下文选项卡中，单击“布局”面板上的“风道末端安装到风管上”功能命令，启用此命令将高亮显示。最后移动光标，拾取指定位置上的风管中心线，将其布置在指定位置。如图3.6-25所示。
3.6-25

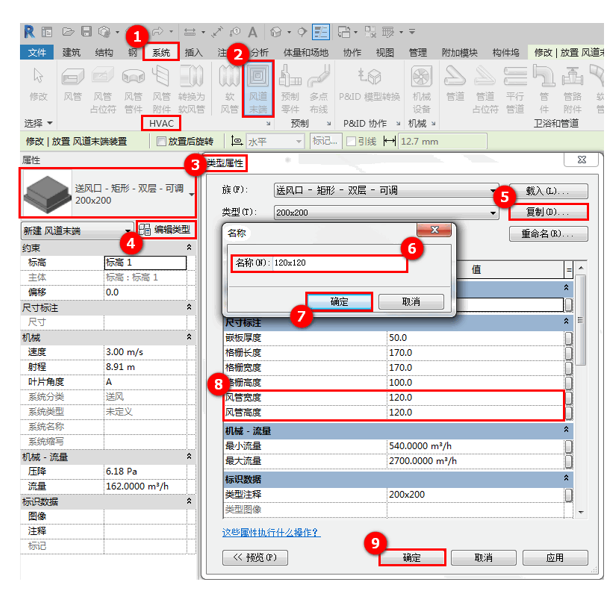

题中“标示10”标示的是120mmx120mm的双层风口。单击“系统”选项卡下方“HVAC”面板中的“风道末端”工具，在“类型选择器”中选择已有的双层风口类型，然后单击“编辑类型”按钮打开“类型属性”对话框。在“类型属性”对话框中单击“复制”命令按钮，对当前的风口类型进行复制创建副本，并将其“名称”定义为需要布置的风口尺寸大小，单击“确定”完成设置。接着在“尺寸标注”参数栏中修改“风管宽度”及“风管高度”，将其调整为指定大小120mmx120mm，最后单击“确定”完成编辑。如图3.6-26所示。
3.6-26

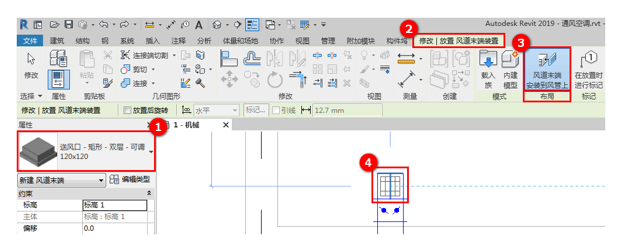

与布置尺寸大小为200mmx200mm的风口步骤一致，将120mmx12mm的风口按照题目中要求，布置在指定的位置上。如图3.6-27所示。
3.6-27

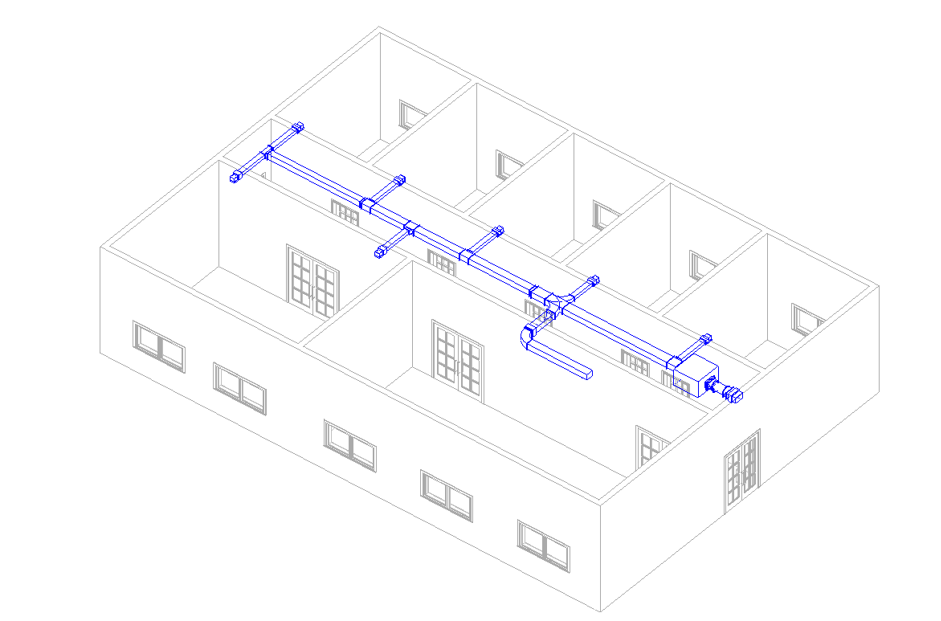

绘制完成后，模型效果如图3.6-28所示。
3.6-28
