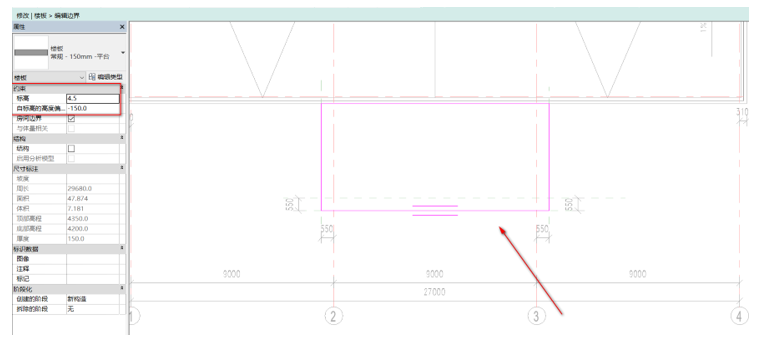

12.接下来绘制入口平台的雨棚，进入4.5楼层平面视图。点击“建筑”面板中楼板的下拉菜单栏的“建筑：楼板”。点击属性面板中的编辑类型即可弹出一个“类型属性”窗口，点击复制并输入名称150mm-平台。点击“结构”左侧的编辑，将材质改为混凝土，厚度改为150mm，点击确定。根据屋顶平面图来绘制雨棚的边界，并将属性面板中约束的偏移量改为-150mm，如图4.5-21所示。
图4.5-21

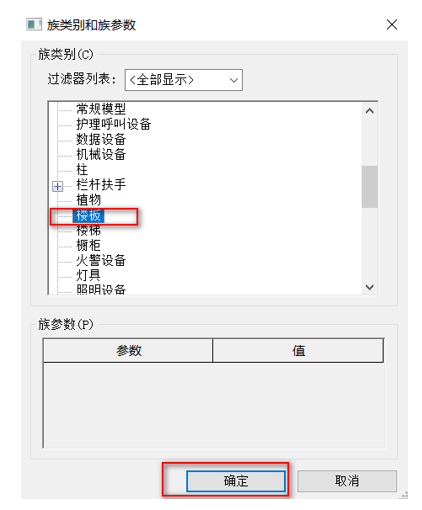

13.可以从1-1剖面图中得知该雨棚的轮廓，这里利用放样来绘制它的轮廓。点击“建筑”面板中构件的下拉菜单的“内建模型”，即可弹出“族类别和族参数”窗口，在族类别中选择“楼板”点击确定，如图4.5-22所示。
图4.5-22

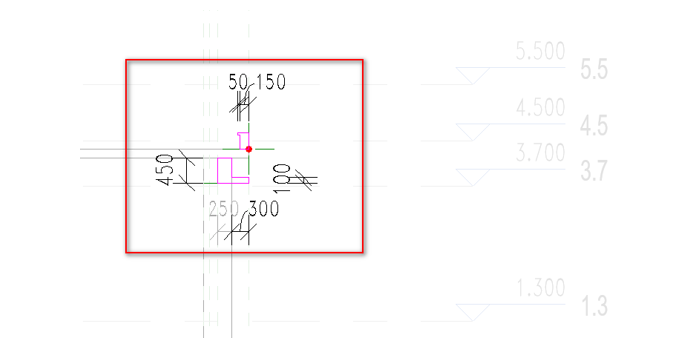

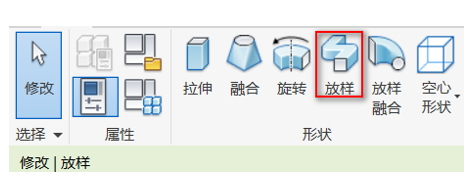

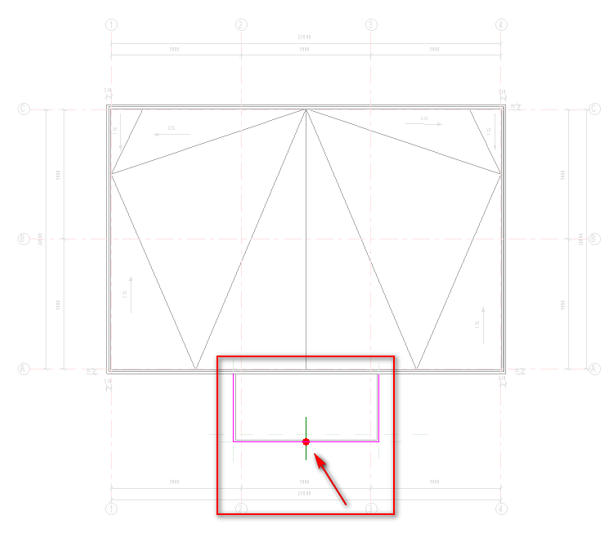

14.点击“创建”面板中的“放样”，如图4.5-23所示。再点击“修改”面板中“绘制路径”，沿雨棚边缘绘制放样所需要的路径，并将参照平面移动到中间，如图4.5-24所示，点击完成。点击“编辑轮廓”即可弹出“转到视图”对话框，选择“西”点击确定。在西面上绘制图4.5-25所示轮廓，并点击“完成编辑”。
图4.5-23
图4.5-24
图4.5-25

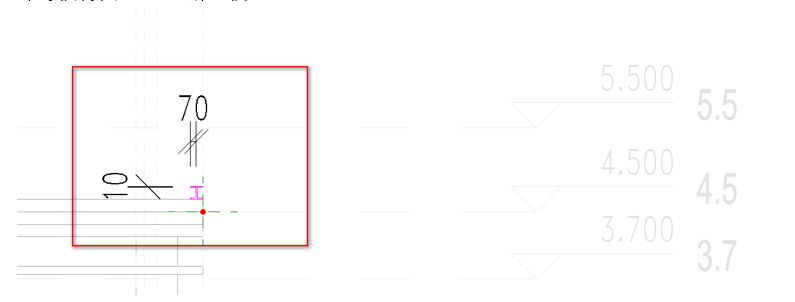

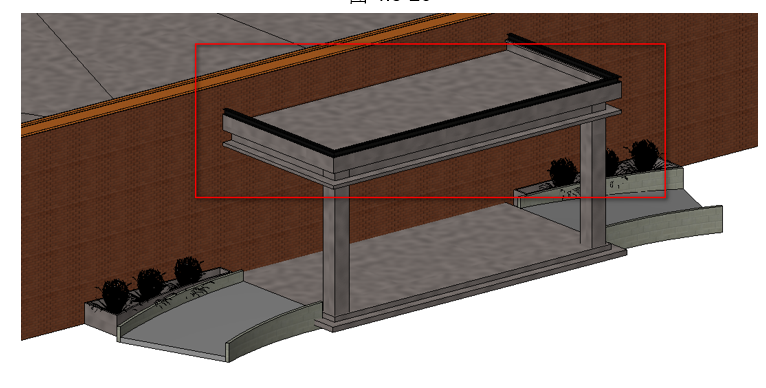

15.再次使用放样创建雨棚上的工字型钢，点击“创建”面板中的“放样”，再点击“修改”面板中“绘制路径”，沿雨棚边缘绘制放样所需要的路径，并将参照平面移动到中间，如上图4.5-24所示。点击“编辑轮廓”即可弹出“转到视图”对话框，选择“西”点击确定。在西面上绘制图4.5-26所示轮廓，并点击“完成编辑”，可对其赋予材质，再点击“完成模型”即可获得图4.5-27所示模型
图4.5-26
图4.5-27

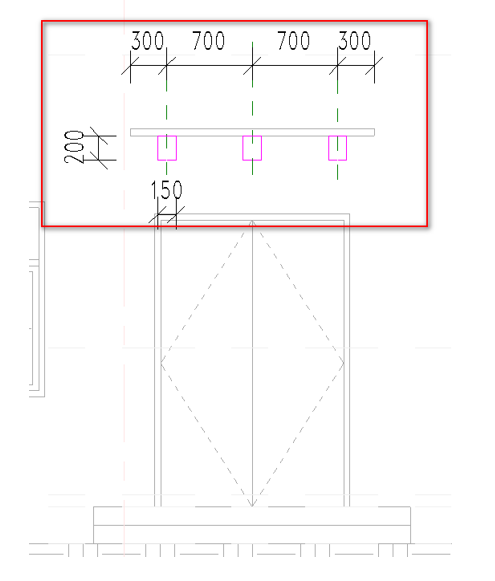

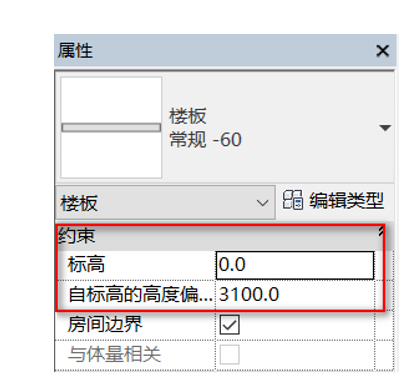

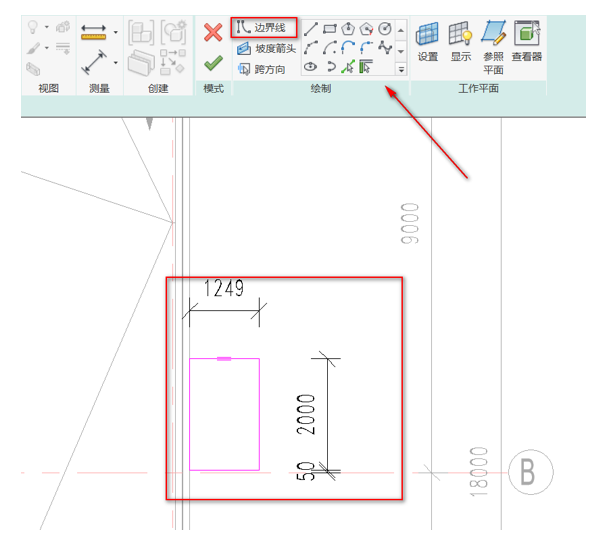

16.接着绘制右侧入口的雨棚。可在里面图得知雨棚的顶部标高为3.100。并且可以从屋顶平面图中得知雨棚的尺寸。点击“建筑”面板中的楼板，复制一个60mm厚的楼板，并将其约束中的标高改为0.0，偏移量改为3100，如图4.5-28所示。利用“修改”面板中的“边界线”绘制雨棚的边界，如图4.5-29所示。绘制完成后点击“完成编辑”即可。
图4.5-28
图4.5-29

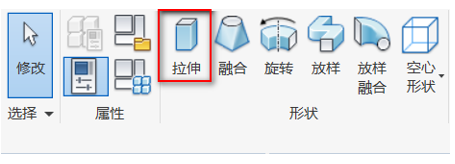

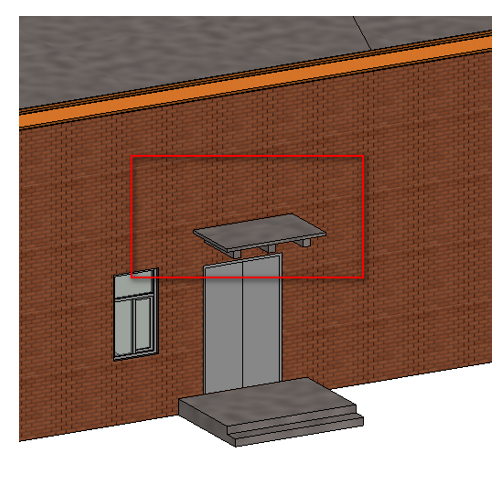

17. 点击“建筑”面板中构件的下拉菜单的“内建模型”，即可弹出“族类别和族参数”窗口，在族类别中选择“楼板”点击确定，进入东立面视图，点击“创建”面板中的“拉伸”如图4.5-30所示。绘制好所需要的轮廓如图4.5-31所示，点击“完成编辑”，可对其赋予材质，再点击“完成模型”，调整我们所创建的拉伸构件的长度，使其处于合适位置，即可获得图4.5-32所示图形。
图4.5-30
图4.5-31
图4.5-32

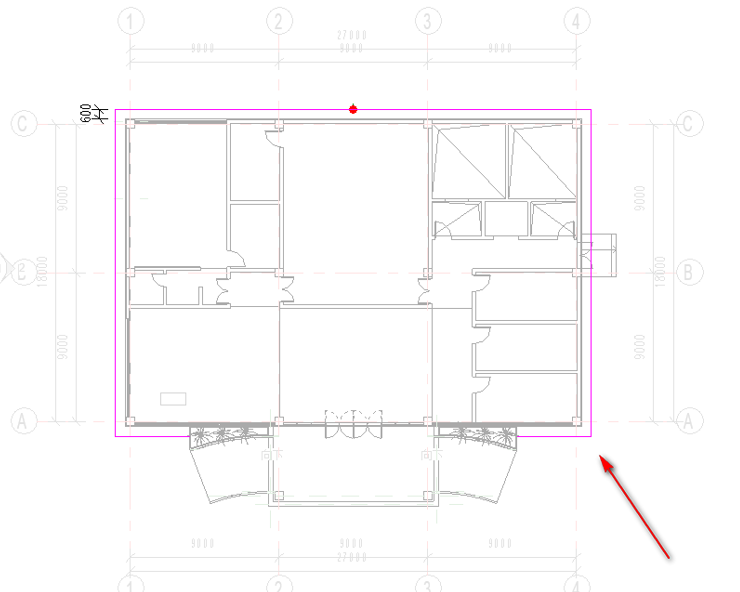

18.最后来进行散水的创建，双击进入-0.3楼层平面视图，点击“建筑”面板中构件的下拉菜单的“内建模型”，即可弹出“族类别和族参数”窗口，在族类别中选择“常规模型”，点击“创建”面板中的“放样”再点击“修改”面板中“绘制路径”，在选项栏中输入600，沿着墙绘制图4.5-33所示路径。
图4.5-33

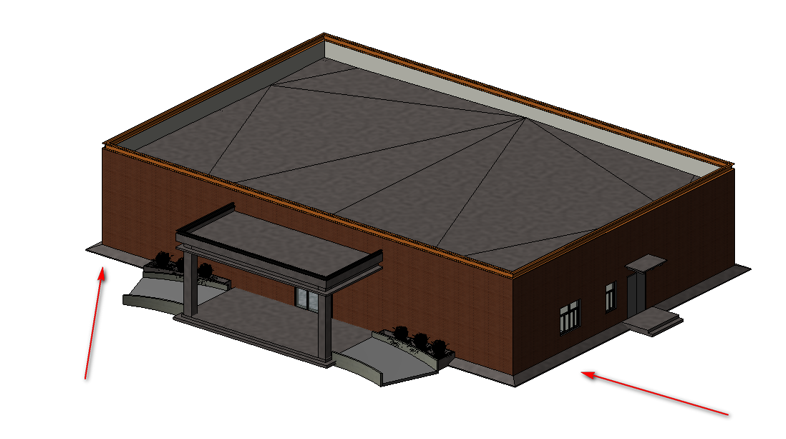

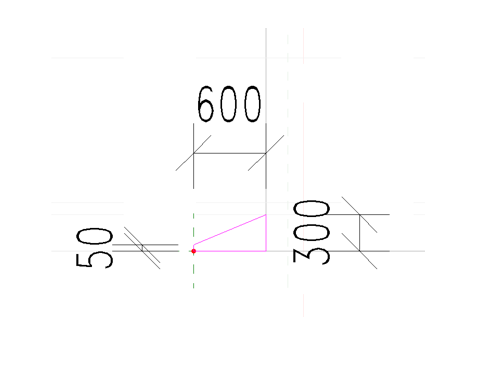

19.点击“编辑轮廓”即可弹出“转到视图”对话框，选择“西”点击确定。在西面上绘制图4.5-34所示轮廓，并点击“完成编辑”，可对其赋予材质，再点击“完成模型”即可获得图4.5-35所示模型。
图4.5-34
图4.5-35
