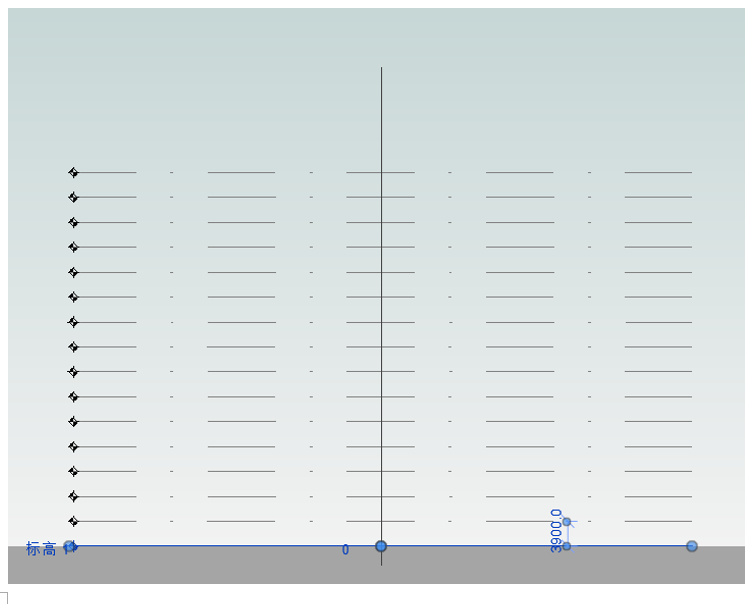

07.点击“文件”选项卡——“新建”——（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft”族样板，点击“打开”按钮，新建概念体量模型。选择“参照平面-前后”，点击前视图，使用“模型线”绘制一条任意高度的竖向直线。选中“标高1”对其进行复制，（可以多复制几层，以便于观察）每一层的层高为3.9m，如下图3.8-7所示。
图3.8-7

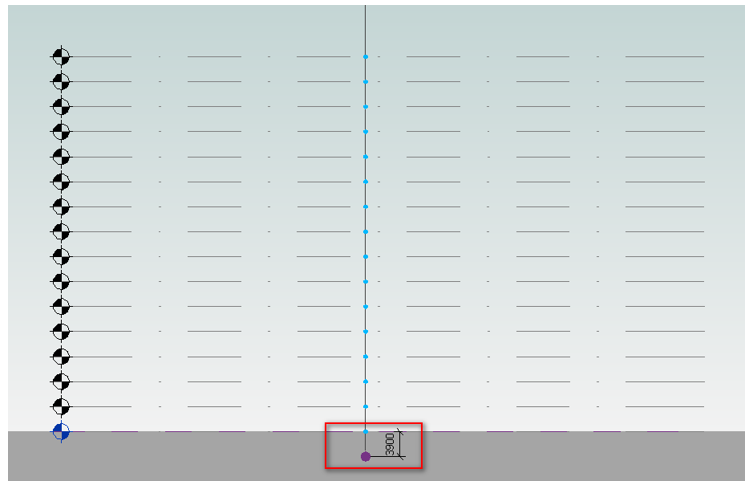

08.选中竖向的“线”，选择“分割路径”，勾选“交点”再框选所有的标高，点击“完成”，再点击“布局”取消对“布局”的选择。使用“点图元”的方式，创建一个点，该点与标高1的距离是3.9m并对其进行标注，如图3.8-8所示
特别提示：模型线的分割路径有两种形式，1.布局 2.交点（参照平面和标高的交点）
图3.8-8

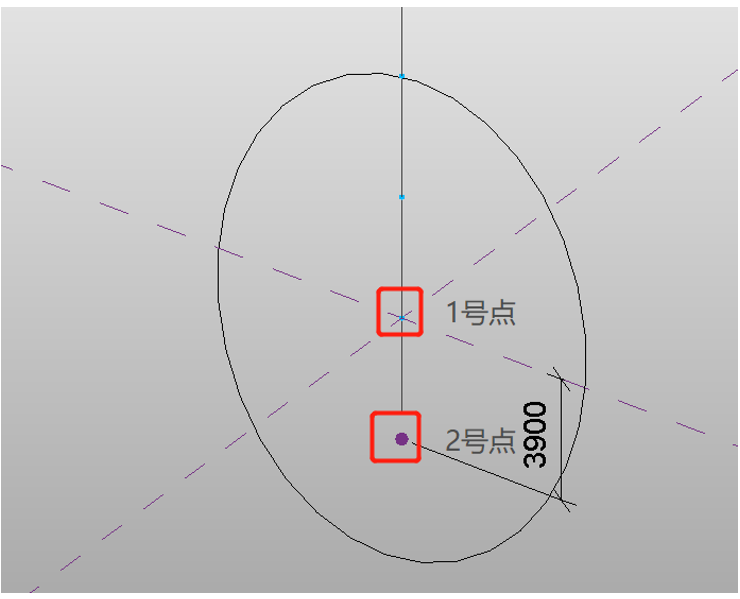

09.点击“插入”面板中的“载入族”，找到前面绘制的“参照线椭圆”，将其载入到此项目中。点击“创建”面板中的“构件”，来放置载入的族。按图3.8-9所示进行放置。这时会发现自适应构件的方向和我们所需要的方向不符，选中“模型线椭圆”自适应族，点击修改面板中的“编辑族”，将属性面板中的“定向到”更改为“全局”，
点击“载入到项目”，再弹出的“族已存在”的对话框中选择“覆盖现有版本”。
图3.8-9

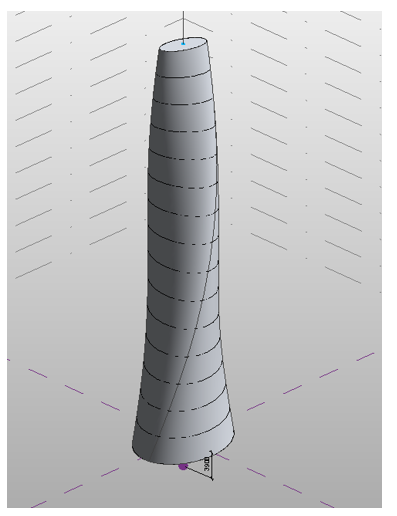

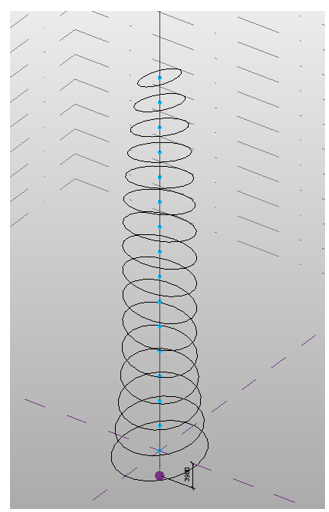

10.选中三维中所放置的“模型线椭圆自适应”图形，点击“重复”即可获得图3.8-10所示模型。再选中模型，点击“删除中继器”并点击创建形状，即可获得图3.8-11所示模型。
图3.8-10 图3.8-11

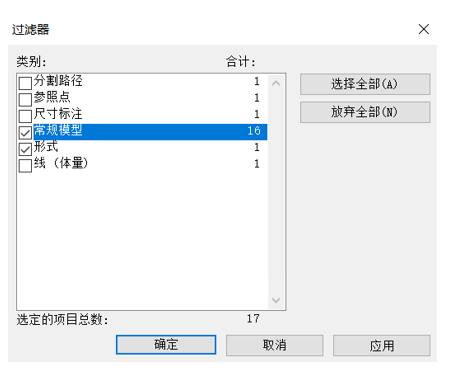

11.框选三维中的模型，点击“过滤器”选中“常规模型”与“形式”如图3.8-12所示点击确定，点击“删除”将所选中的删除。
图3.8-12
12.对模型线自适应构件进行编辑，回到“模型线椭圆自适应族”中，选中椭圆并勾选属性面板中的“是参照线”，点击“创建形状”，将模型高度改为200mm。
特别提示：
，模型线与参照线有两点不同
1）模型线创建形状后会消失成为模型中的部分，参照线创建形状后仍然会保留
2）模型线创建的模型不会随着参数的改变而等比例改变形状，而参照线创建的模型可以控制模型随着参数等比例改变

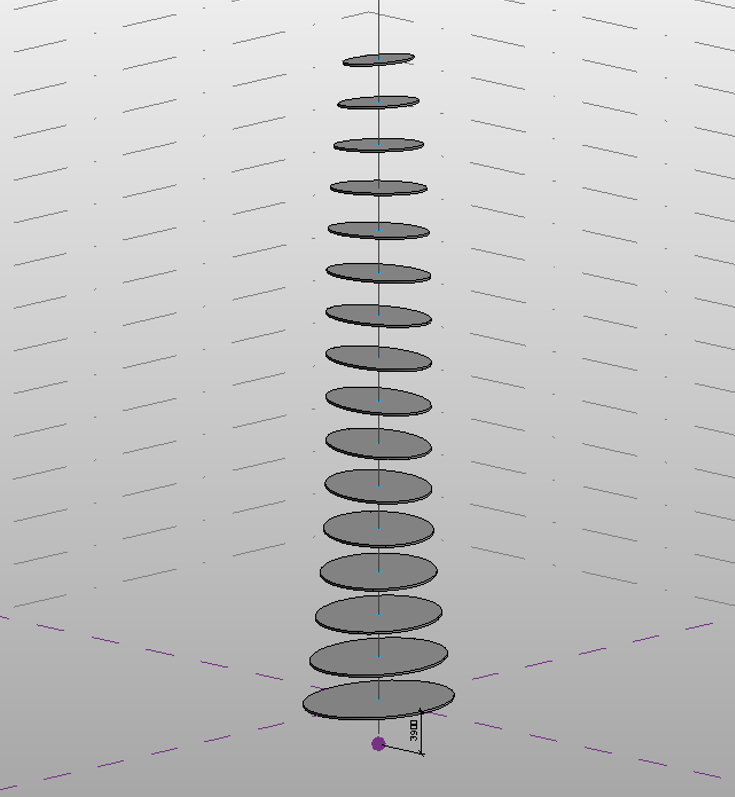

13.点击“载入到项目”，将其载入到前面所绘制的体量，按图3.8-9所示的顺序进行放置。选中它并点击“重复”即可获得图3.8-13所示模型。
图3.8-12
