midas Building介绍：

midas Building是融入了新流程、新技术、新设计的第三代建筑结构分析和设计系统。 midas Building提供建模、分析、设计、施工图、校审的全流程解决方案，提供从上部结构到下部基础、从整体分析到详细分析、从线性分析到非线性分析、从安全性到考虑合理的经济性的全流程解决方案，为设计人员设计出更为合理的结构提供有力的工具。

上手简单，学习成本低

midas Building - Catalog

midas Building 功能介绍：

基本版结构大师▪ 提供各种设计规范(抗规、混规、高规、荷载规范、钢标、广东高规等)版本

▪ 提供模型合并功能(导入分塔文件)

▪ 提供快捷建立轴网和导入建筑底图建立轴网方式

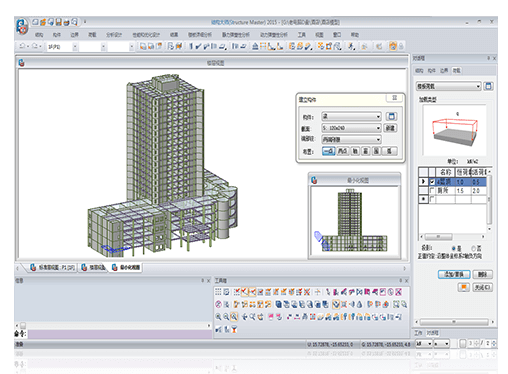

▪ 提供二维+三维+命令行的建模方式

▪ 可建立斜板、斜柱、斜梁、支撑、异形墙、楼梯、网架模型，并准确考虑刚度

▪ 可自动生成组合梁

▪ 可准确分析含跃层构件及柱底标高不同的模型

▪ 可自动计算隔墙荷载

▪ 一柱托双柱、一柱托双梁模型可自动设置柱截面范围内为刚域

▪ 转换梁按梁建模、按板单元分析、按梁设计，准确反映变形协调位置的刚度

▪ 可指定需详细分析的剪力墙的网格尺寸，并按详细分析结果配筋

▪ 可划分各种构件的单元网格，并均能考虑变形协调

▪ 提供64位求解器及64位程序

▪ 特征值分析(可自动设置振型质量参与系数)

▪ 反应谱分析

-可考虑不同材料不同阻尼比的影响

-提供不利地震作用方向设计

-可调整偶然偏心尺寸

-提供竖向反应谱设置

-内力调整和构造措施可指定不同的抗震等级

-可定义钢结构的抗震等级

▪ 线弹性时程分析(自动选取地震波、提供地震波适宜性判断)

▪ 施工阶段分析(提供自动生成和用户定义施工阶段两种方法)

▪ P-Delta分析

▪ 活荷载不利布置分析(可考虑所有构件的活荷载不利布置影响)

▪ 可按荷载规范和高钢规两种方法进行风振舒适度验算

▪ 风荷载可调整迎风面宽度并分别定义两个方向的风荷载体型系数

▪ 增加风洞荷载试验数据

▪ 不同构件可定义不同的超配系数

▪ 可调整不同构件计算截面有效高度时的默认钢筋直径

▪ 提供恒、活、风和地震作用等多荷载工况分析并按照规范进行自动荷载组合

▪ 提供考虑温度荷载的准永久组合

▪ 提供常规钢筋混凝土、钢、型钢混凝土构件的设计，提供对异形柱、弧墙、弧梁、异形板、组合梁、型钢混凝土剪力墙、钢板混凝土剪力墙及钢板混凝土连梁等特殊构件的设计

▪ 提供强柱弱梁系数

▪ 以截面范围、配筋率范围为优化变量参数，以各种材料定额(混凝土、钢筋、模板、机械、人工费)为目标函数进行优化设计

▪ 提供优化结果报告：优化前后的材料用量对比、优化前后每平米用钢量对比、优化前后每平米造价对比等

联动

设计工具箱▪ 结构大师、绘图师均提供针对构件的设计工具，并与模型进行联动

▪ 提供钢筋砼梁、柱、剪力墙、楼板、异形柱、任意截面柱、异形板、人防构件、各种基础构件的输出HTML简要计算书和WORD详细计算书

楼板详细分析▪ 可考虑荷载引起的位移，可考虑长期挠度的影响

▪ 对异形楼板可指定配筋方向，对楼板应力集中部位可进行应力抹平

人防设计▪ 提供人防地下室的设计;提供对人防荷载(常规武器和核武器)的自动施加和生成人防荷载组合

▪ 提供对人防构件包括人防内墙、人防外墙、临空墙、门窗墙、窗井墙、地下室外墙、人防顶板和人防底板的设计

校审与结果对比▪ 结构大师、基础大师、绘图师按照规范条文提供了对材料、截面、构件布置、荷载、分析和设计、经济性校审

▪ 对分析和设计结果、施工图的全流程提供共计150多项校审，其中包含强条校审

▪ 提供错误定位功能(便于确定错误位置)，并给出解决方案及校审相关规范依据

▪ 提供midas Building与PKPM、YJK、广厦的结果对比自动生成工具

非线性模块组合绘图师▪ 可自动生成上部结构的施工图，提供结构布置图、梁/柱/墙/楼板的施工图、实配钢筋与计算配筋的比值图

▪ 提供按层、按构件类型、按每平米输出含钢量和混凝土换算厚度

▪ 提供了选筋功能，并提供选筋方案的对比结果

▪ 提供使用实际配筋验算挠度和裂缝功能

▪ 可将实配钢筋传递给结构大师，上部结构可使用构件实配钢筋做静力或动力弹塑性分析

静力弹塑性▪ 提供一键式进行pushover分析功能，也可手动进行参数的调整

▪ 塑性铰类型中增加墙(SRC)塑性铰

▪ 剪力墙混凝土纤维可考虑混凝土受拉应力

▪ 梁、柱、支撑采用铰模型;剪力墙采用纤维模型，支持非线性开口剪力墙墙元

▪ 可按中国规范考虑混凝土和钢材的骨架曲线，并考虑剪切的影响

▪ 提供按常加速度、模态、静力荷载工况和层地震力的侧向力分布模式

▪ 提供从绘图师导出至结构大师的实配钢筋数据，进行静力弹塑性分析

动力弹塑性▪ 提供一键式进行动力弹塑性分析功能，也可手动进行参数的调整

▪ 塑性铰类型中增加墙(SRC)塑性铰

▪ 剪力墙混凝土纤维可考虑混凝土受拉应力

▪ 提供基于纤维模型的非线性开口剪力墙墙元，并考虑剪切的影响

▪ 可导入线性时程荷载数据并自动按照大震进行参数调整

▪ 提供从绘图师导出至结构大师的实配钢筋数据，进行动力弹塑性分析

▪ 提供混凝土应变等级判断准则

▪ 提供能量图输出功能

性能设计▪ 对不同地震动、不同构件、同一构件的不同内力指定不同的性能目标进行承载力和变形验算，保证结构在地震作用下的安全性

▪ 提供抗规和高规两种验算方法，支持线性和动力弹塑性两种分析方法

▪ 提供图形、文本、表格形式的验算结果

▪ 提供从绘图师导出至结构大师的实配钢筋数据，进行性能设计

▪ 增加按图形和表格输出的性能设计结果

辅助模块报告自动生成▪ 参考并结合了现行实际工程的超限报告基本大纲通用格式

▪ 报告中的主要参数均通过程序设置情况自动写入

▪ 可在超限报告的对话框中设置需要的图片内容，程序实现了自动截图功能，并在报告的相应位置体现

▪ 地震波时程曲线、频谱及图表结果均在word中自动生成

▪ 支持按结构组输出结果

软件接口▪ 实现从PMSAP数据导入模型和荷载信息

▪ 实现从YJK数据导入模型和荷载信息

▪ 实现与ETABS软件的模型进行互导

▪ 实现到从结构大师导出到Gen中完成其他分析

midas Building 2020v2.1升级功能概述

一、校核报告中增加对比图形

二、优化风荷载

1.支持输入附加风荷载的横风和扭转风

2.自动识别风洞试验荷载中顺风、横风和扭转风

3.支持输入顺风、横风和扭转风的组合值系数

三、优化导入接口

1.导入刚性杆

2.导入时出现重复构件

四、优化大震分析

1.增加广东省标准《建筑工程混凝土结构抗震性能设计规程》中的地震波

2.增加能量图图例说明

五、Paco-SAP 高性能弹塑性分析模块
