新点BIM 5D算量（土建）是基于BIM技术的土建工程量计算软件。软件集成了CAD识别建模、二次构件和实体装饰构建辅助建模、四维进度、五维成本等应用模块，满足设计、招投标、施工以及竣工阶段对于BIM模型精准出量的应用需求，为工程建造的精细管理提供有力的技术支撑。

新点BIM 5D算量V5.0新功能

一、 公共模块

1. 算量支持Revit2021

为方便用户使用最新的Revit功能，现算量已对Revit2021做了支持。

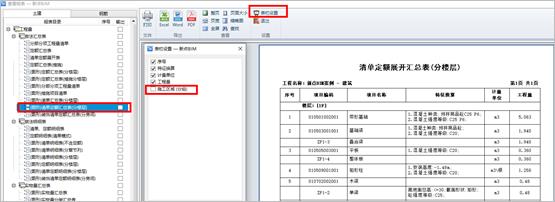

2. 报表增加施工区域分组条件，支持按区域出量

做法报表表栏设置增加施工区域，支持按施工区域分类出量。

二、 装配式

1.预制构件类型

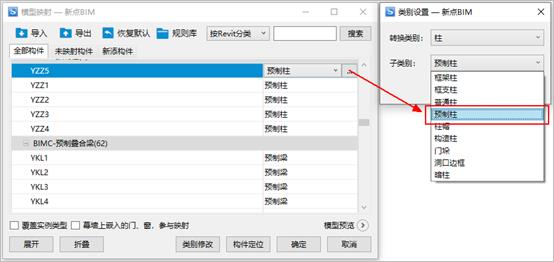

模型映射支持预制构件类型，包括预制柱、预制梁、预制墙、预制板等。

2.装配式定额

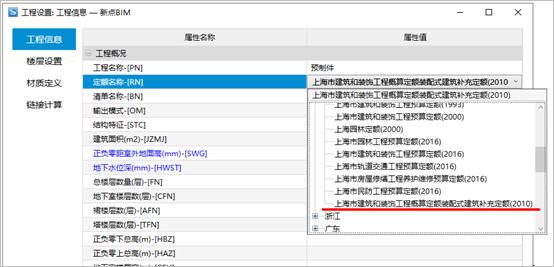

新版中新增了装配式清单定额用于套做法和统计出量，第一批支持的装配式省份包括江苏、上海、广东、福建、深圳、江西、辽宁、重庆、河南、湖北、山东、贵州，青海等地。

支持的装配式定额库如下：

l 上海市建筑和装饰工程概算定额装配式建筑补充定额(2010)

l 江苏省装配式混凝土建筑工程计价定额(2014)

l 山东省建筑消耗量定额装配整体式混凝土结构建筑工程补充定额(2011)

l 广东省装配式建筑工程综合定额(2017)

l 深圳市装配式建筑工程消耗量定额(2016)

l 辽宁装配式建筑工程定额(2017)

l 江西省装配式建筑工程消耗量定额(2016)

l 重庆市装配式工程定额(2018)

l 湖北省装配式建筑工程消耗量定额及全费用基价表(2018)

清单定额

3.装配式建模

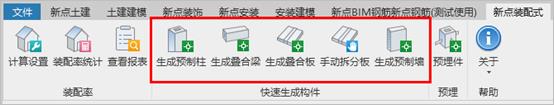

支持柱梁墙板等四种装配式的建模功能，功能如下：

(1)生成预制柱

根据设置的生成条件自动创建出预制柱模型，生成条件支持预制柱高、底部偏移、键槽样式等。

(2)生成叠合梁

根据设置的生成条件自动创建出预制梁模型，生成条件支持预制梁高、梁身调整、键槽样式、相交样式等。

(3)生成叠合板

根据设置的生成条件自动创建出预制板模型，生成条件支持预制板厚度、规格、排布样式、切角样式等。

1)叠合板生成方式分为双向、单向;

2)叠合板生成楼板选择方式支持点选和框选;

3)生成叠合板功能是装配式建模中，针对选中楼板开发的智能生成叠合板的功能;

(4)手动拆分板

根据设置的拆分条件自动创建出预制板模型。生成条件支持预制板厚度、规格、排布样式、切角样式等。拆分生成后的效果可在界面上直观展示出来。

(5)生成预制墙

根据设置的生成条件自动创建出预制墙模型。生成条件支持预制墙类型、高度、预制内外墙各项子模型样式等。

(6)预埋件布置

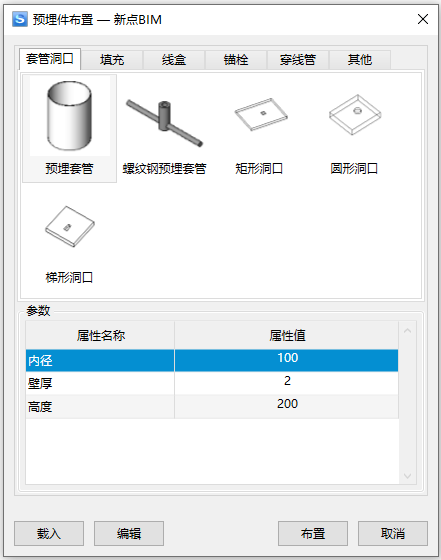

根据选择布置的预埋件类型、在预制构件上布置预埋件。预埋件默认族类型支持套管洞口、填充、线盒、锚栓、穿线管等，并且支持布置用户自定义的预埋件族。

4.预制件报表

新增报表类型，统计预制构件的工程量。

1. (图形)实物量计算表(柱-预制)：预制柱实物量明细分楼层数据统计。

2. (图形)实物量计算表(砼墙-预制)：预制墙实物量明细分楼层数据统计。

3. (图形)实物量计算表(梁-预制)：预制梁实物量明细分楼层数据统计。

4. (图形)实物量计算表(板-预制)：预制板实物量明细分楼层数据统计。

5.装配率统计

(1)计算设置

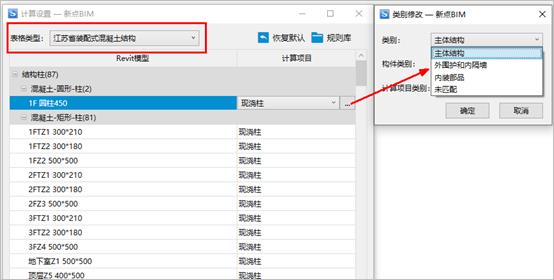

本功能主要是选择所计算的预制率表类型以及将Revit族类型与装配率计算项目类型进行匹配设置，为后续装配率计算统计服务。

计算设置界面设置

(2)装配率统计报表

根据设置的统计条件，统计展示项目装配率情况。

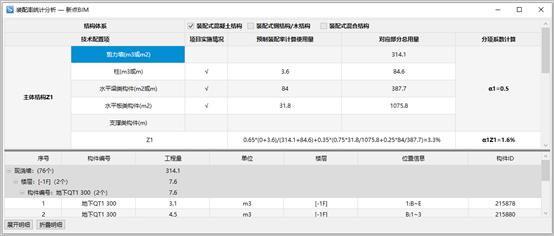

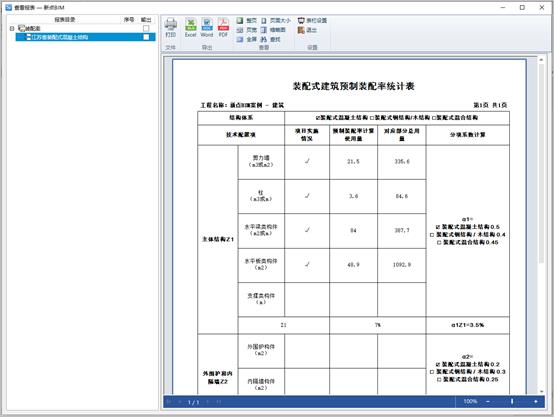

装配率统计

装配率报表

三、 土建

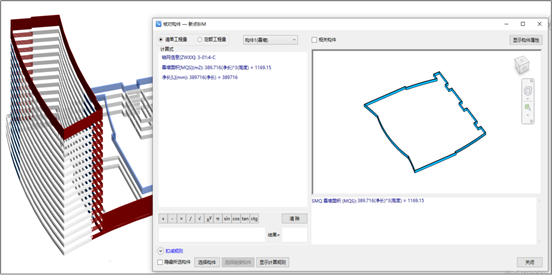

1.优化幕墙面积计算方法

优化幕墙面积计算方法，支持内建拉伸的幕墙出量，确保幕墙面积的准确性。

2.墙面装饰新增防水高度和防水面积属性

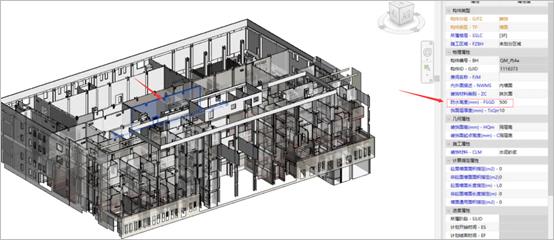

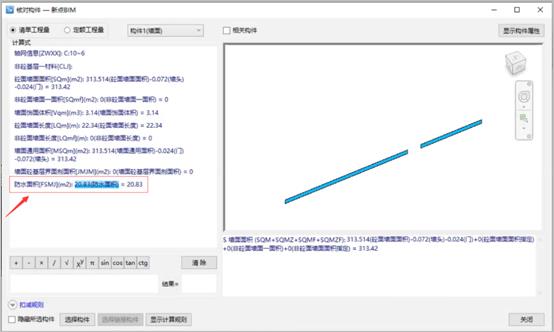

墙面装饰新增防水高度属性，支持用户编辑修改，汇总出量时自动按照设置的高度计算出防水面积量。

四、 安装

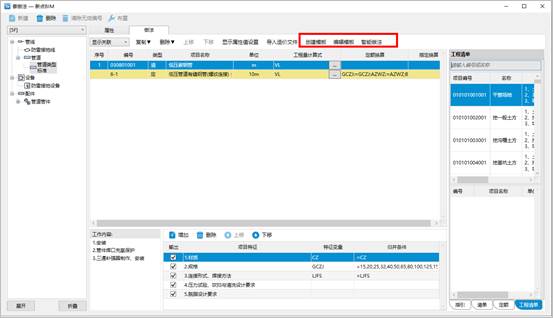

1、支持按系统、管径区分套用做法

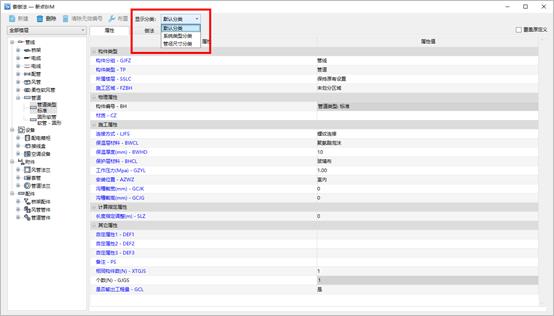

安装套做法功能增加分类选择：默认分类、按系统类型分类和按管径尺寸分类。可以按照构件的系统类型或者管径大小区分套用做法。

2、增加可映射配电箱柜识别

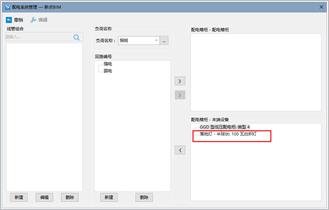

配电系统管理中增加可映射为配电箱柜的类型识别。用户可以把一些族当作配电箱柜来使用，即便这些族并不是电气设备或机械设备。

3、桥架配线支持链接桥架查找

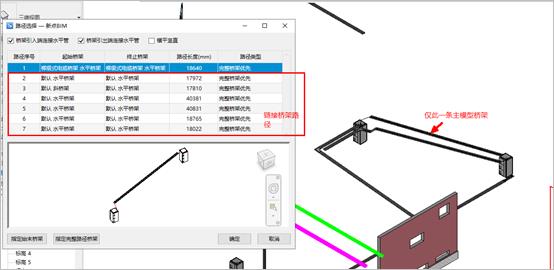

桥架配线功能在分析桥架路径时，可以查找链接模型中的桥架。

4、管线开洞新增组合洞口支持

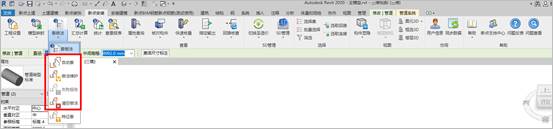

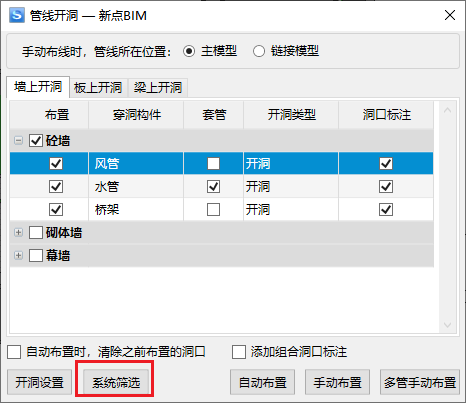

管线自动开洞功能，可以根据设定的洞口间距，自动判定需要整体开洞的管线，合并开一个组合洞口。

5、增加系统筛选

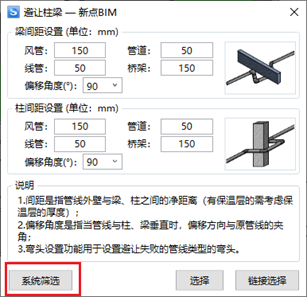

在避让柱梁和管线开洞中添加系统类型的筛选功能。

V4.3新功能介绍

一、 公共模块

1. 5D管理

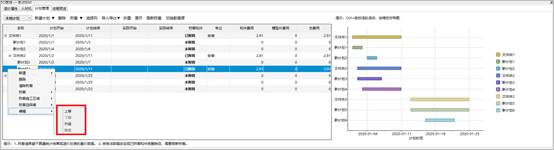

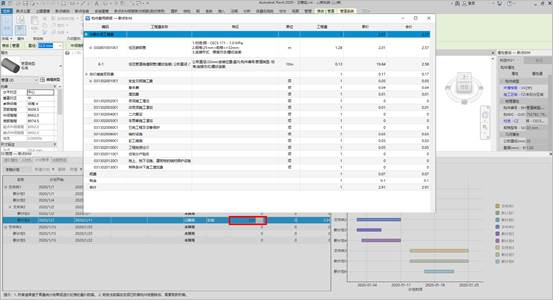

1、计划编辑功能

为方便用户管理5D管理中的工程计划，增加了计划上下移、升降级的功能。

2、明细查看按钮

在计划管理中单个计划的构件费用一列增加查看明细的按钮。

2. 导入Excel清单做法

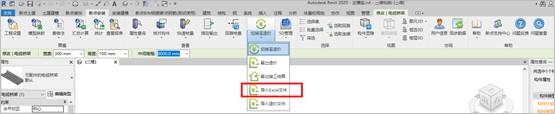

支持导入Excel格式的工程清单数据文件。

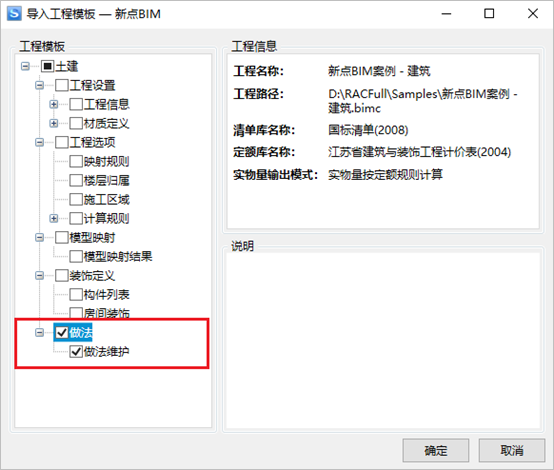

3. 优化导入工程模板功能

新增做法维护的导入功能，在一个工程里编辑好的做法模板数据能够直接复用到其它同类型的工程中去，一键操作，大大减少了工作量。

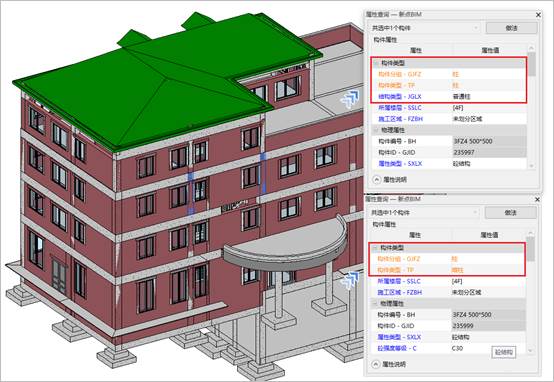

4. 支持单个实例模型修改构件类型

属性查询支持修改单个实例模型的构件类型，方便根据需求调整构件类别，从而保证工程出量的正确性。

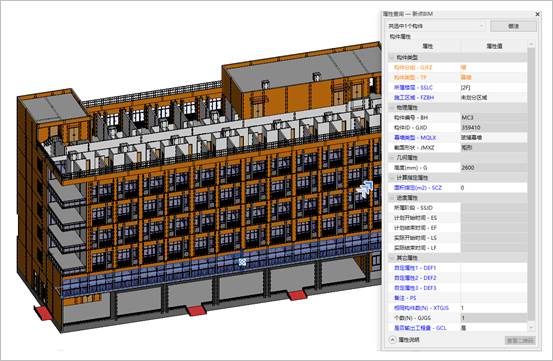

5. 构件二维码

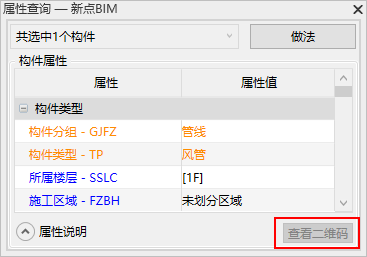

在【属性查询】界面添加了“查看二维码”按钮，用于查看登录的平台项目中的构件二维码。

二、 土建

1. 大开挖单阶、多阶放坡功能

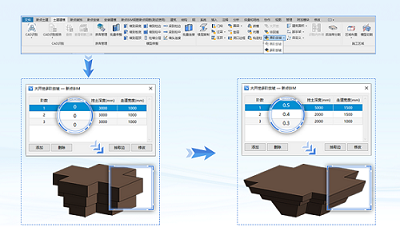

原先大开挖构件只能对所有边统一进行放坡，无法满足实际施工需求，所以新增了单阶放坡、多阶放坡两个功能，支持单独调整各边或各阶的放坡系数、挖土深度以及走道宽度。

2. 门垛、洞口边框自动布置

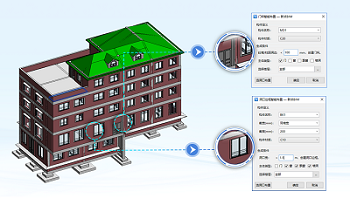

新增门垛、洞口边框智能布置功能，按照指定的生成条件，在门、窗、飘窗、墙洞侧面布置上门垛或洞口边框构件，减少了人工建模操作。

3. 新增幕墙构件类型

在构件类别中新增了幕墙构件类型，区别于砼墙与砌体墙，它有自己的构件属性，方便了幕墙构件的单独出量。

4. 优化后浇带分割功能

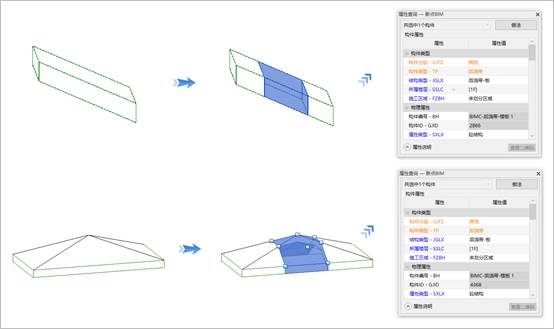

原先后浇带分割功能只支持水平板，局限性较大，而实际施工过程中很多板都是带有坡度的，所以现在新增了对斜板、屋面板的支持，适应更加复杂的施工环境，方便后浇带的快速建模。

三、 安装

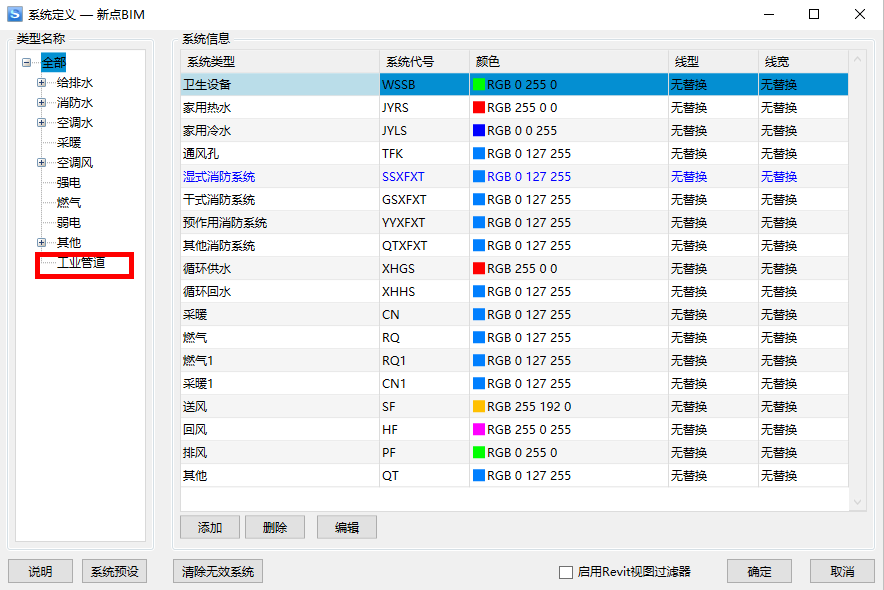

1. 系统定义支持新增自定义专业类型

原本系统定义中放置了9种固定的专业类型，现在开放了添加自定义专业类型的功能。

2. 安装自动套

增加安装自动套相关功能，参照土建专业，包括自动套、做法维护、失败报告、清空做法及智能做法等内容。

3. 支吊架布置

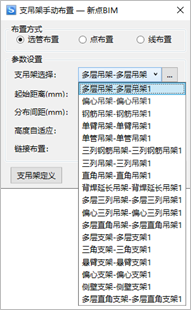

安装算量支吊架布置功能，新增七种支吊架类型，分别是：直角吊架、背焊延长吊架、多层三列吊架、偏心三列吊架、多层直角吊架、侧壁支架、多层直角支架。新增支吊架支持原有所有的功能，包括示意图、选管布置、高度自适应等等。

4. 净高检查

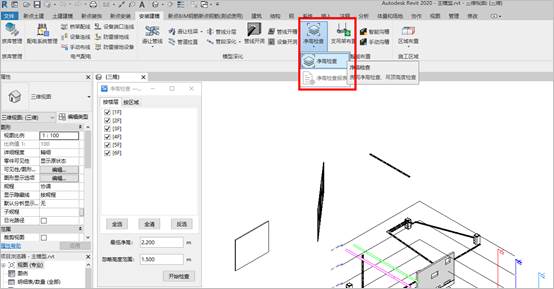

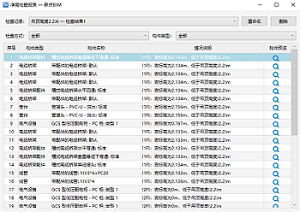

安装新增净高检查、净高检查报表功能，将房间净高检查、吊顶高度检查统一为一个功能，净高检查。再针对净高检查功能，添加净高检查报表。

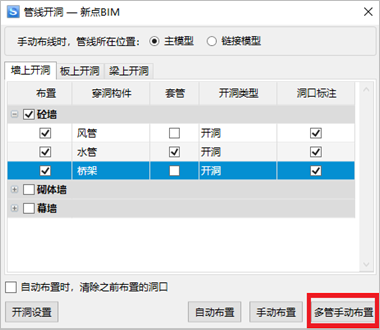

5. 管线多管开洞

支持多管线一起开洞并增加了对弧形墙的开洞支持。

四、 钢筋

1. CAD识别设置

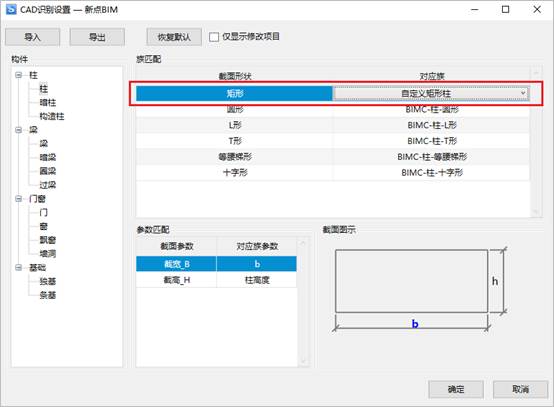

原先CAD识别转换构件都是使用算量默认族创建三维模型，构件造型只能在转换后去手动调整，现在新增了CAD识别设置功能，转换模型之前设置好构件对应的族及族参数，这样转换模型时会按照配置好的族去生成模型，从而提高转换成功率、减少转换时间。

软件功能介绍：

新点BIM 5D算量试用版是一款集成在Revit平台上的5D算量软件，充分利用了先进的软件技术，对接国内各地工程量计算规则，打通设计、施工、预算、进度等多个环节，实现BIM技术在中国本土的落地。本软件共用一个模型，同时用于工程设计、施工管理、成本控制、进度控制等多个环节，有效地避免了重复建模，实现了“一模多用”，从而消除了多种软件之间模型转换和互导导致的数据不一致问题，节约了传统算量软件重复建模的时间，大幅提高了工作效率及工程量计算的精度。

该软件还可为用户提供三维辅助设计，按照不同的地区清单、定额计算规则计算工程量，【土建】提供智能套价和进度管理，一键智能布置构造柱、过梁、垫层、土方等多种施工中的“二次结构”，【安装】提供了桥架配线、支吊架布置、智能开洞、管道避让、管道拉直以及管段深化等特色功能，可应用于建筑工程的全生命周期。

该软件在运行过程中，有大量的数据进行处理，特别是在进行分析统计时如果您的计算机硬件配置过低，则会用上很长的时间，甚至会出现计算机停止运行的现象。

【推荐配置】

电脑系统必须为64位操作系统，操作系统为Microsoft Windows 7 SP1/8/8.1/10 64位。

系统方案最低配置

(入门级配置)通用配置

(平衡价格和性能)推荐配置

(性能优先)

Revit版本Revit2016、Revit2017、Revit2018、Revit2019、Revit2020Revit2019、Revit2020

CPUI5-4590 3.3GHZ+I7-4770 3.4GHZ+E3-1240V3 3.4GHZ+

内存8 GB16 GB32 GB

硬盘500GB(7200转)1TB(7200转)+固态硬盘120GB1TB(7200转)+固态硬盘240GB

视频显示1280 x 1024 真彩色显示器1680 x 1050 真彩色显示器超高清显示器

显卡指标1366*768

DIRECTX 11

SHADER MODEL 41680*1050

DIRECTX 11

SHADER MODEL 51920*1200

DIRECTX 11

SHADER MODEL 5

显卡型号

(供参考)NVIDIA GTX 650

AMD R7 250NVIDIA GTX 960

AMD R9 280NVIDIA GTX 980

AMD Rx 580
