Inventor小技巧——BOM表属性细分
来源：古锐科技

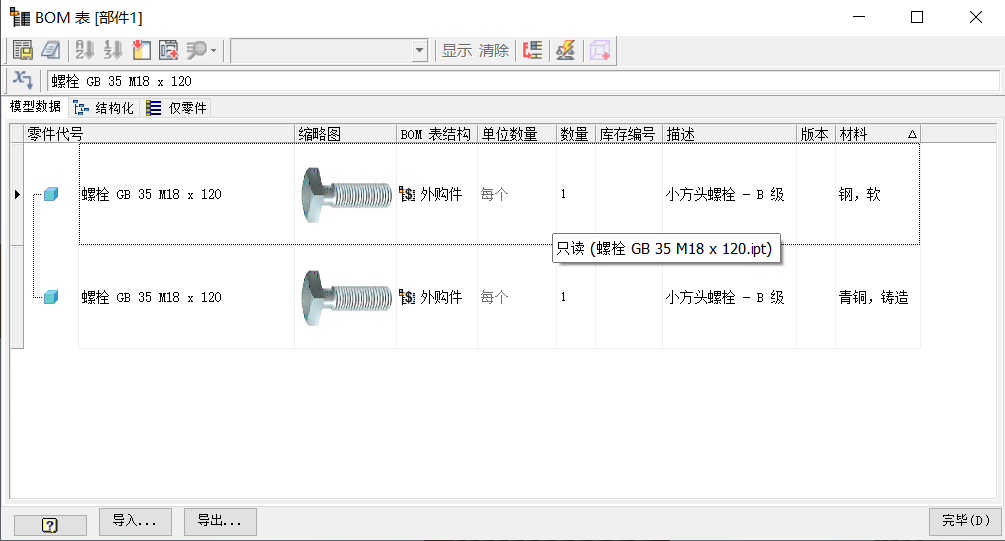

当部件环境中存在相同零件但材料等其他属性不同时，Inventor的BOM表中数据模型这一项会把这些属性进行细分，如图1所示。
图1 模型数据

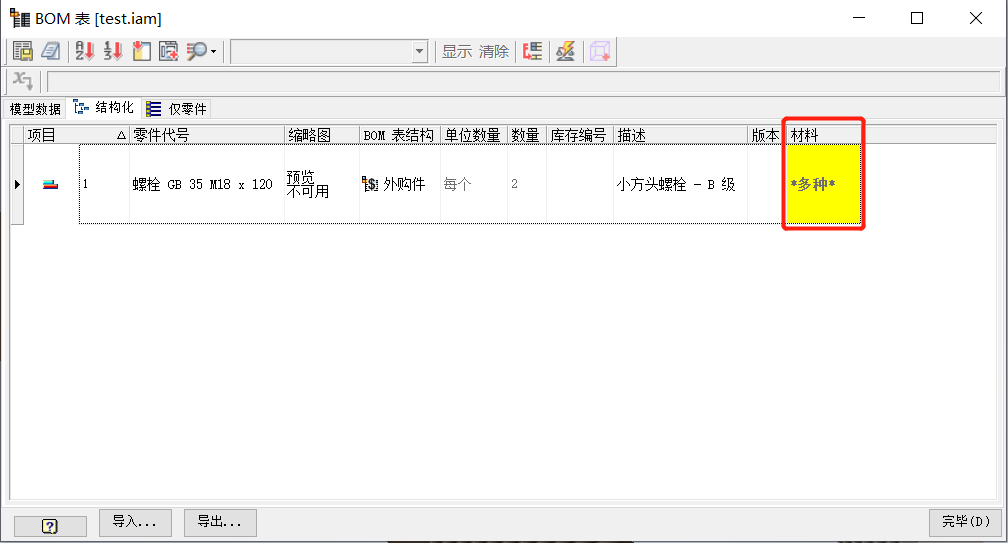

但是启用“结构化”或“仅零件”BOM表则存在相同问题，材料属性被合并成了“*多种*”，如图2所示。
图2 “结构化”BOM表

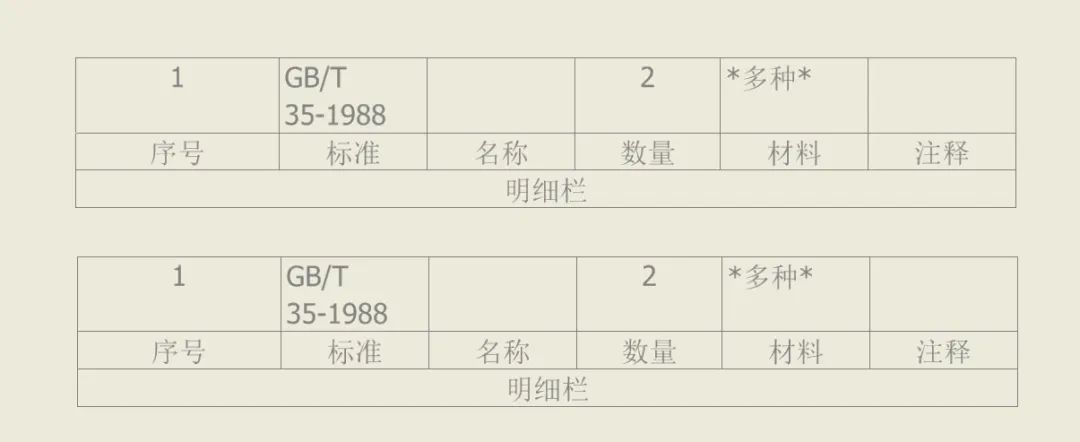

由于工程图明细栏当中所对应的是“结构化”或者“仅零件”的BOM 表，那么在“结构化”和“仅零件”明细栏中的“材料”项只会显示“*多种*”，并没有细分，如图3所示。
图3 更改前“结构化”明细栏与“仅零件”明细栏
碰到这种问题我们依然有相应的解决方法。

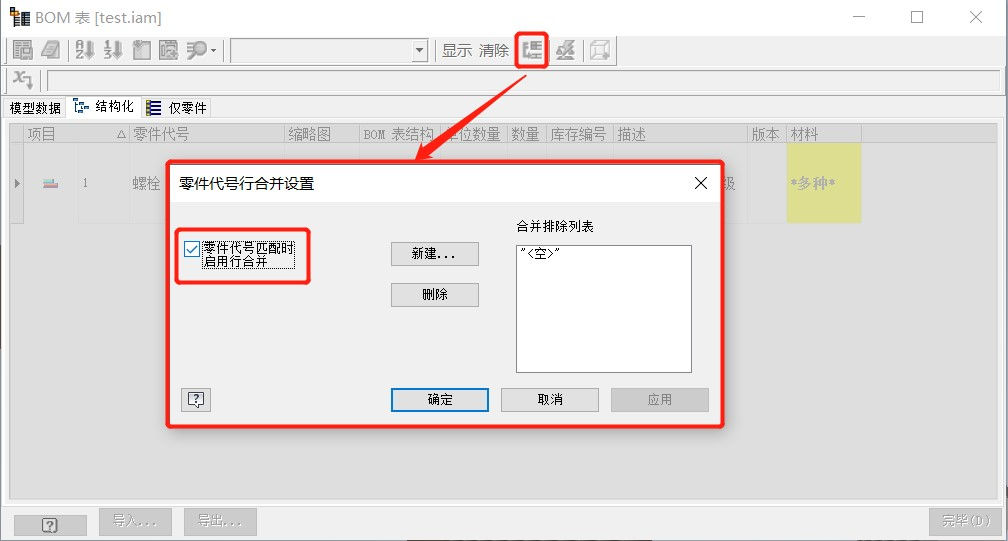

只需要在部件环境的BOM表中找到“零件代号行合并设置”功能，并将“零件代号匹配是启用行合并”的勾去掉即可，如图4所示。这样被合并的属性则会被分开显示。
图4 零件代号行合并设置

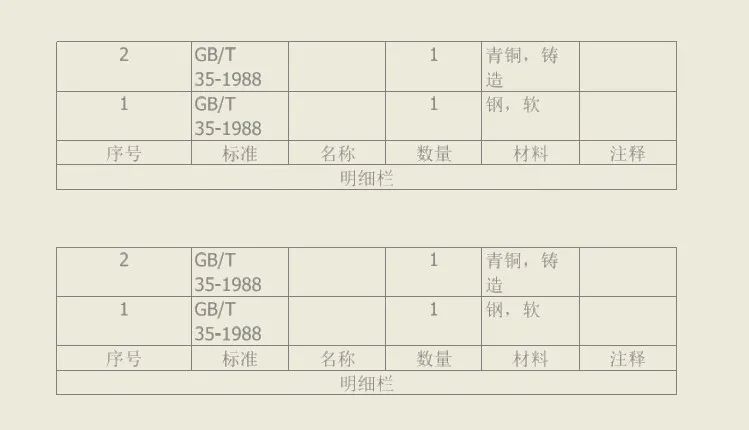

最后再回到工程图明细栏时，我们就可以看到原来被合并成“*多种*”的选项就被分开来了，如图5所示。
图5 更改后“结构化”明细栏与“仅零件”明细栏
