Inventor小技巧——工程图重用
设计重用是我们在设计中常用的手段，它能帮助我们有效缩短设计周期，从而提升设计质量和效率。对于在结构上、尺寸上大体相似的多个零件，我们需要对其出二维工程图。如果单独的进行出图工作，这样略显麻烦，造成了重复性的工作。那接下来给大家介绍一下工程图重用的小技巧。

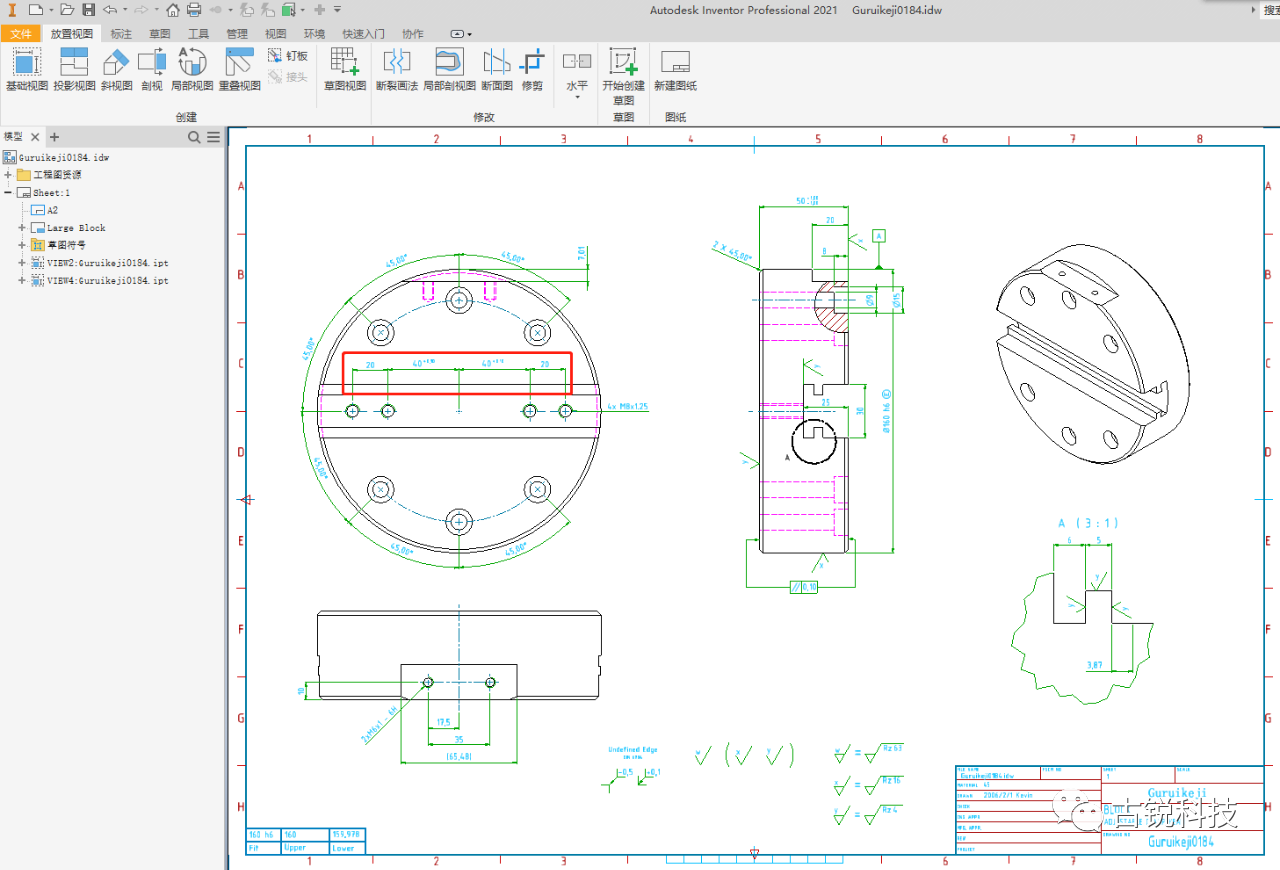

1. 首先打开已有的工程图文件(注释：红色框内的标注信息会跟随新模型自动更新）；

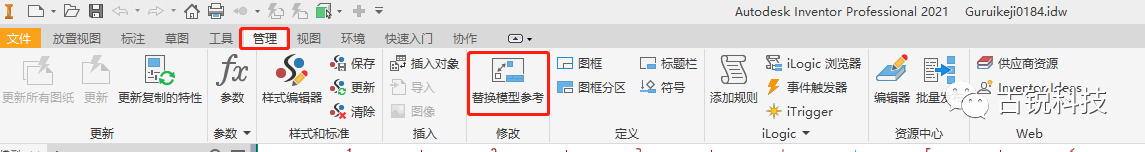

2. 在管理工具面板中点击“替换模型参考”命令；

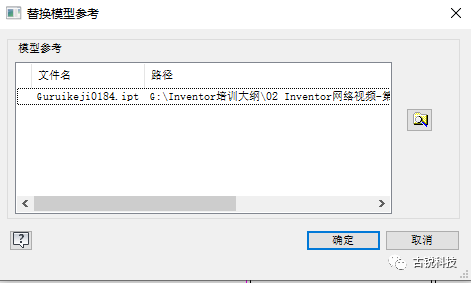

3. 现有工程图中所引用的所有模型将会显示在以下对话框中；

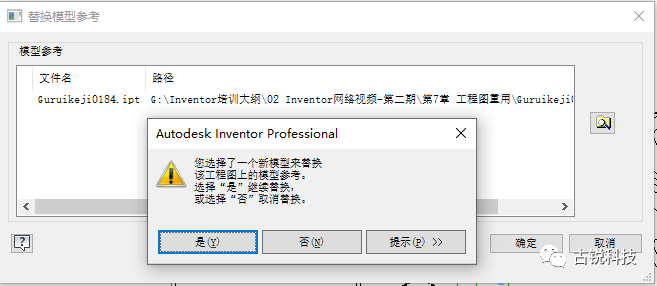

4. 选择需要被替换的模型，完成模型替换后，工程图中的标注、视图等都将保留，并保持与新模型的关联性。对于有些模型的替换，当新旧两模型之间结构和几何信息相差较大时，标注等信息会丢失或失败，这时需要用户手动来进行修复。

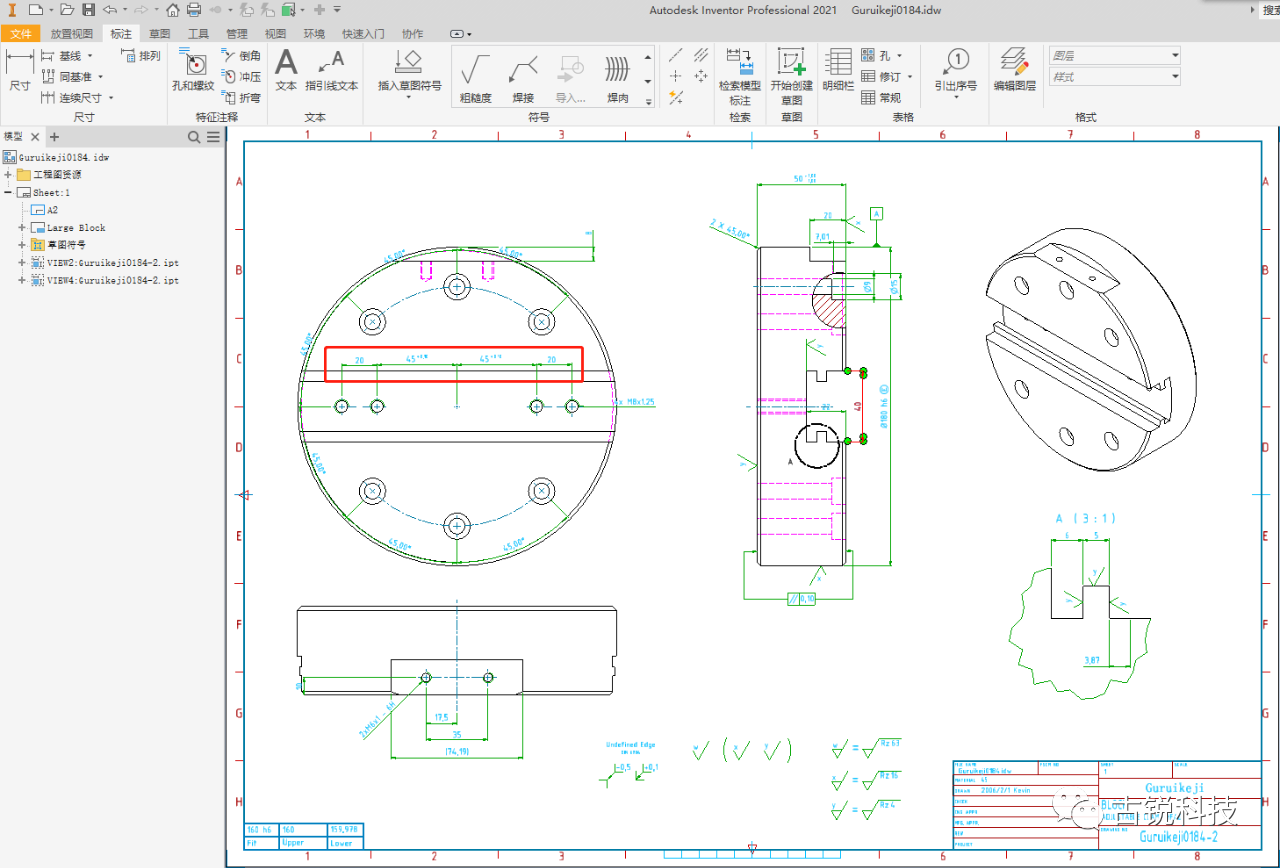

5. 最后，将该工程图另存为新文件，这样就通过重用已有工程图的信息，快速完成新零件工程图的创建。
