Inventor可以画平面图吗？Inventor中关于创建平面的几种方法
来源：现代工程与技术教育
在Inventor中工作平面是非常重要的，我们可以使用工作平面作草图平面，可以标注尺寸或约束到其他特征或零部件上。
在原始坐标系中我们会得到三个平面分别是：YZ平面、XZ平面、XY平面，除了三个原始平面以外，如果我们想得到其他的平面就可以通过“平面“命令得到（三维模型选项卡→定位特征面板→平面）。接下来我们就来了解一下几种常用的创建平面的方法吧！
选择一个平面并且朝想要偏移的方向拖动，在编辑框中输入具体数值。得到一个指定偏移距离且平行与所选面的平面。

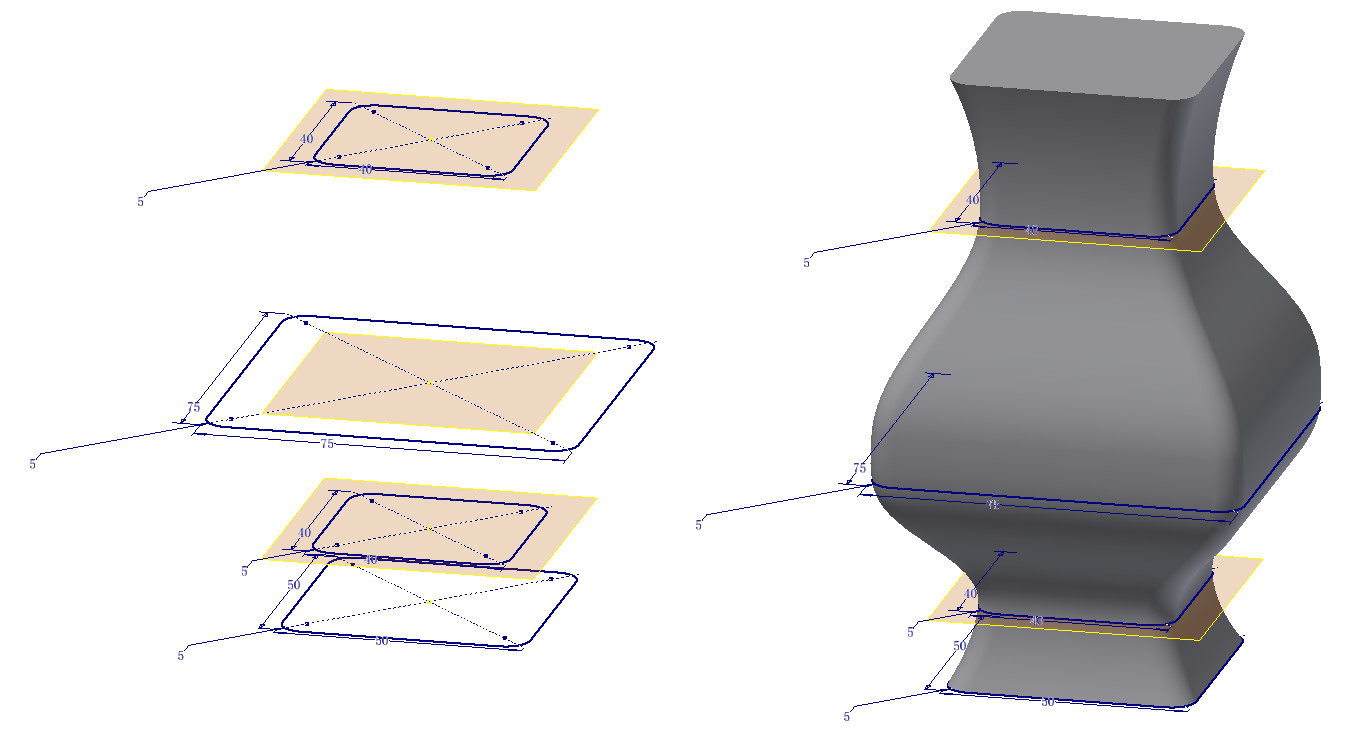

使用放样工具，需要多个草图轮廓。“从平面偏移”创建相互平行的多个平面，绘制不同形状的截面轮廓后，放样后将对多个截面轮廓进行过渡并将其转换为平滑的形状。

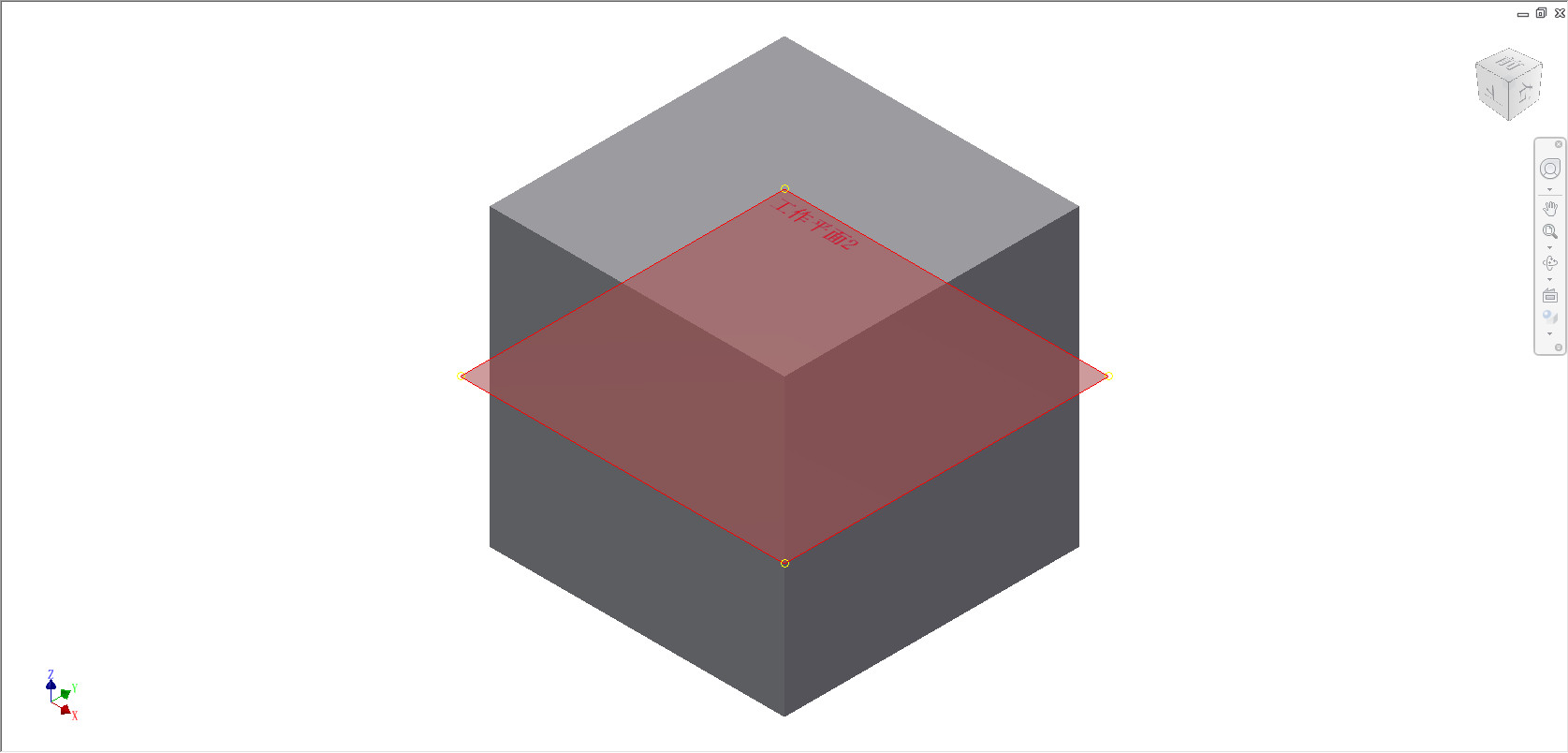

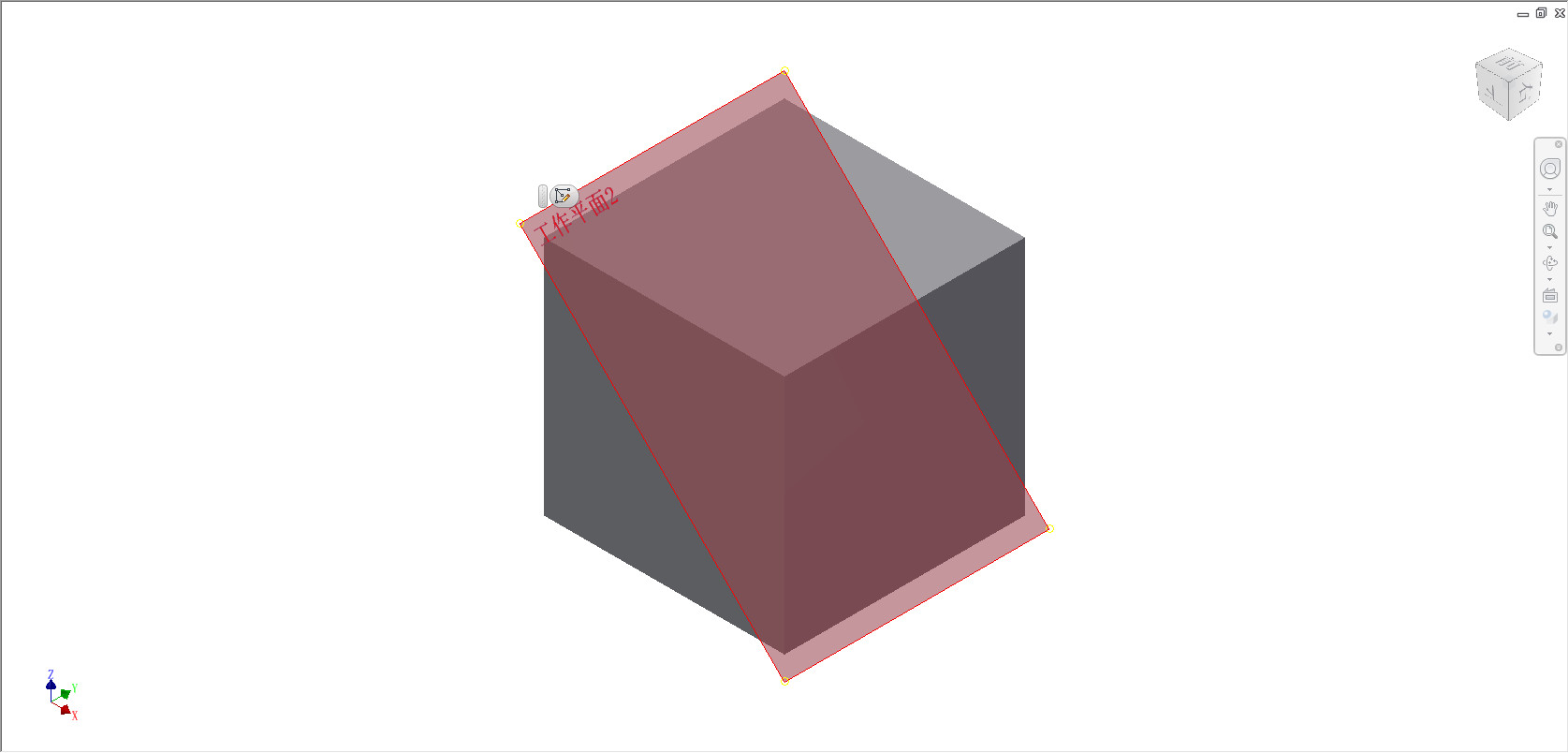

选择两个平面，得到两个平面的中间面。如果选择的是两个平行的面，得到平行与两个平面的中间面；如果选择的是两个相交的面，得到的是两个平面夹角的中间面。
通常用来得到实体的中间面，从而使用镜像、分割等命令。

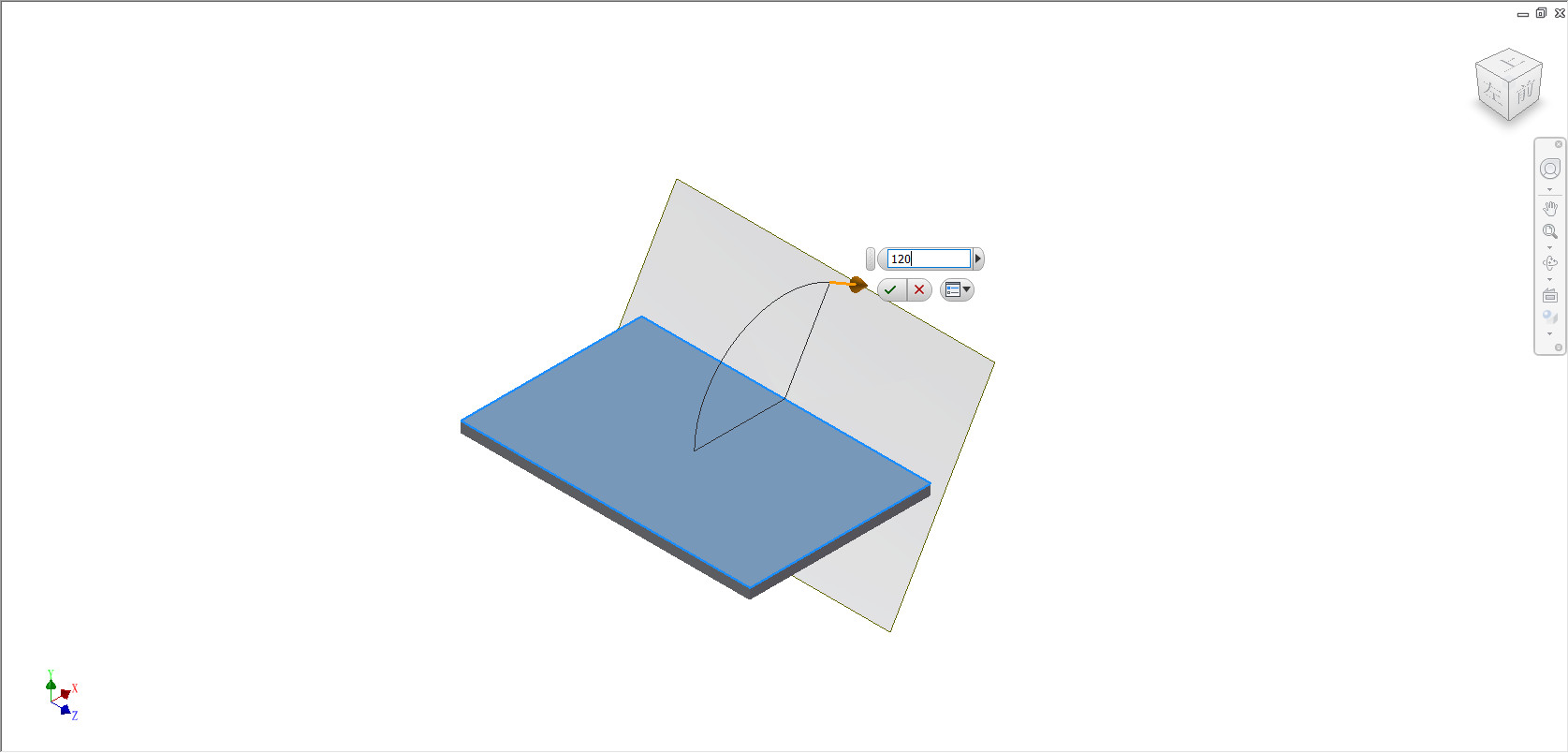

选择一个平面和平行于该面的任意边。得到一个与平面成X角度的平面。（X的数值可以在编辑框中修改）

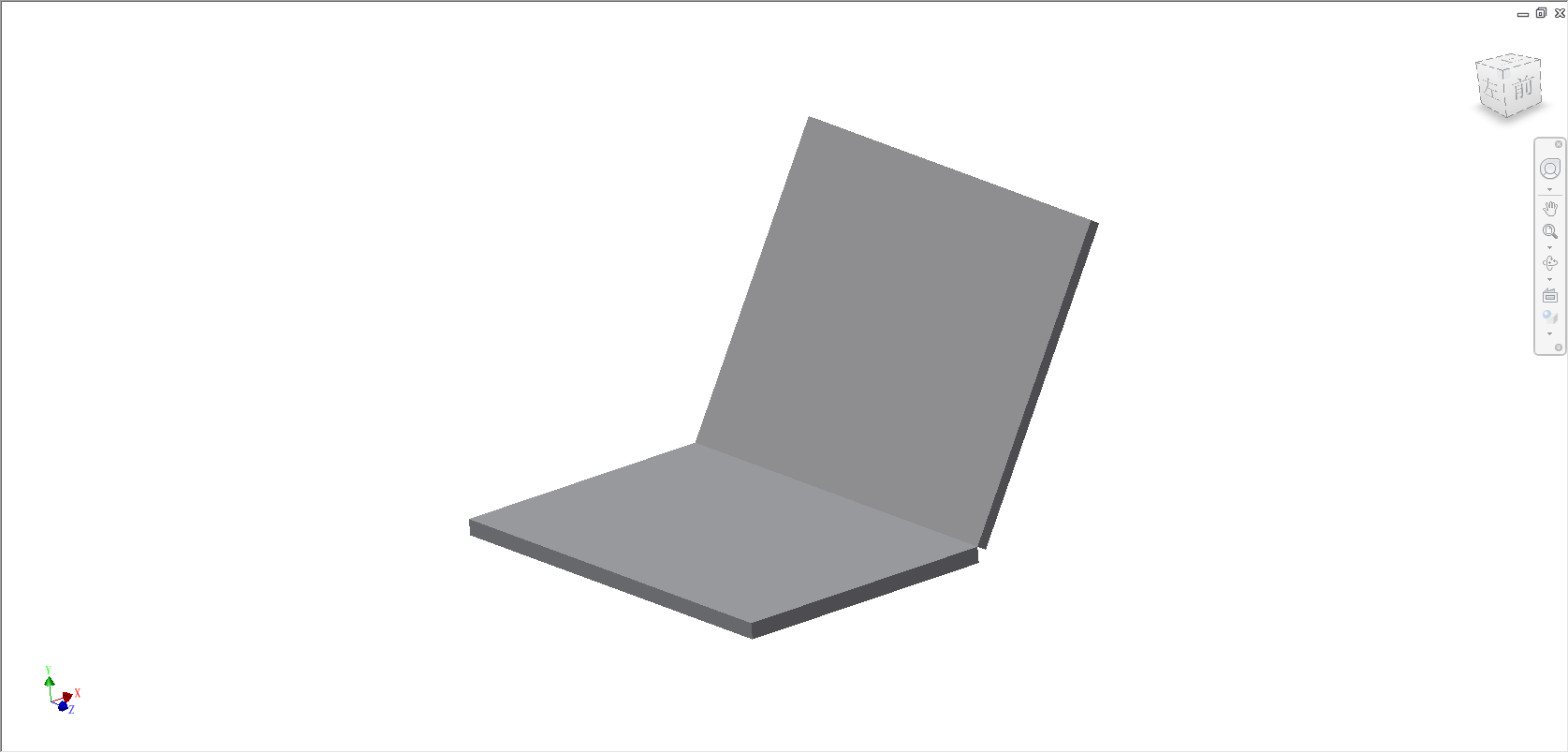

可以使用平面绕边旋转制作一些具有一定角度的实体，比如笔记本电脑、日历等。

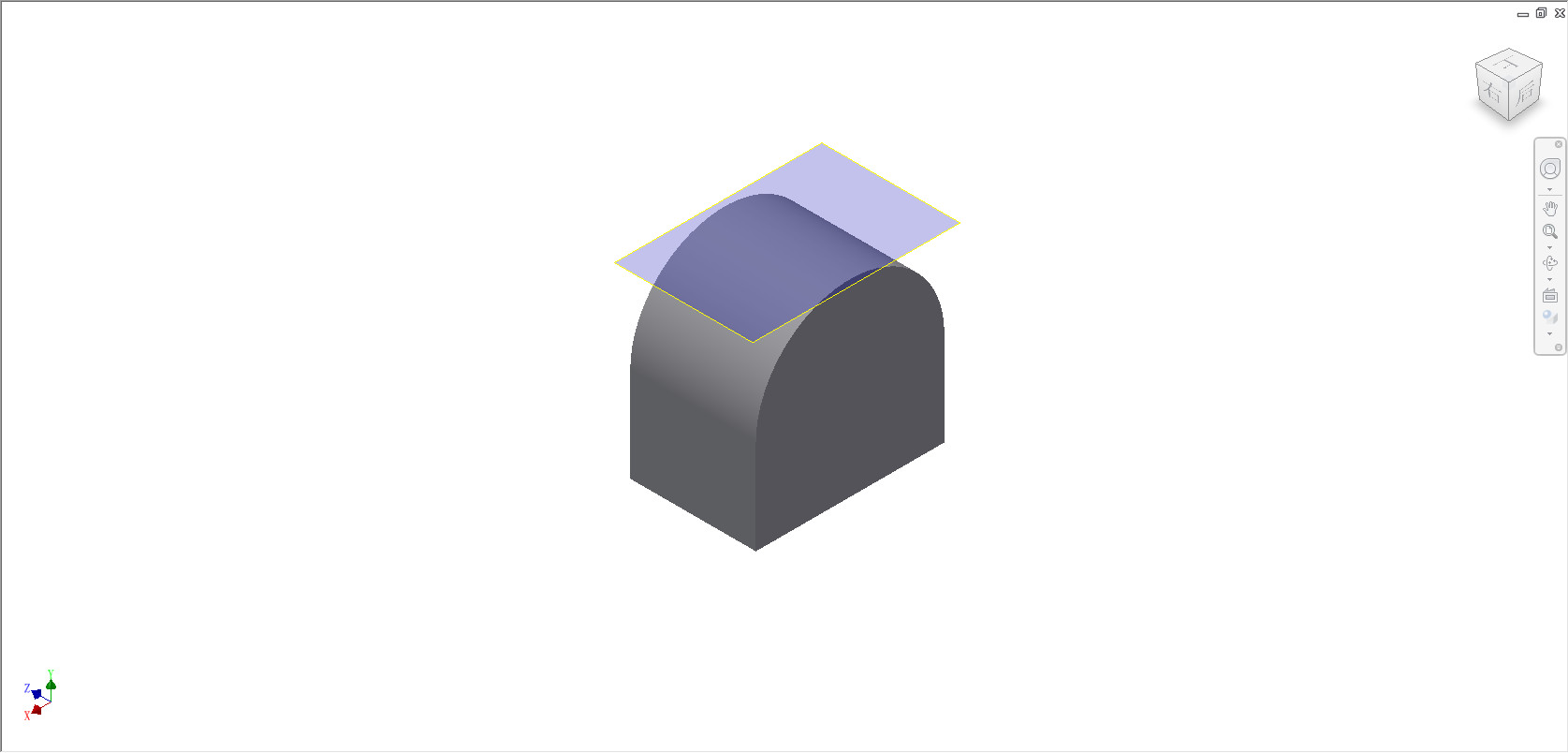

选择一个曲面和一个平面，得到一个与曲面相切且平行与原平面的平面。

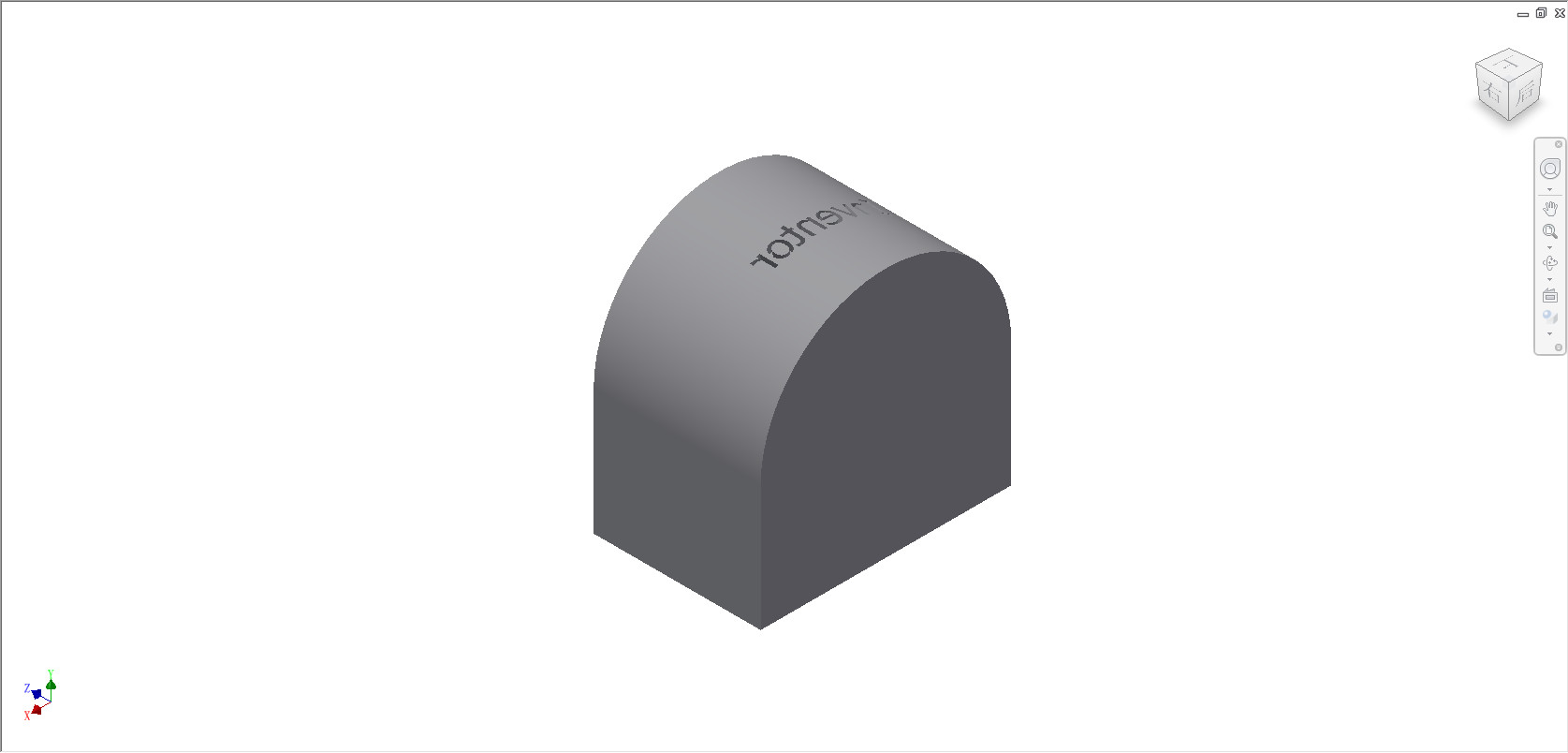

可以通过与曲面相切且平行于平面制作一些曲面的雕刻效果。

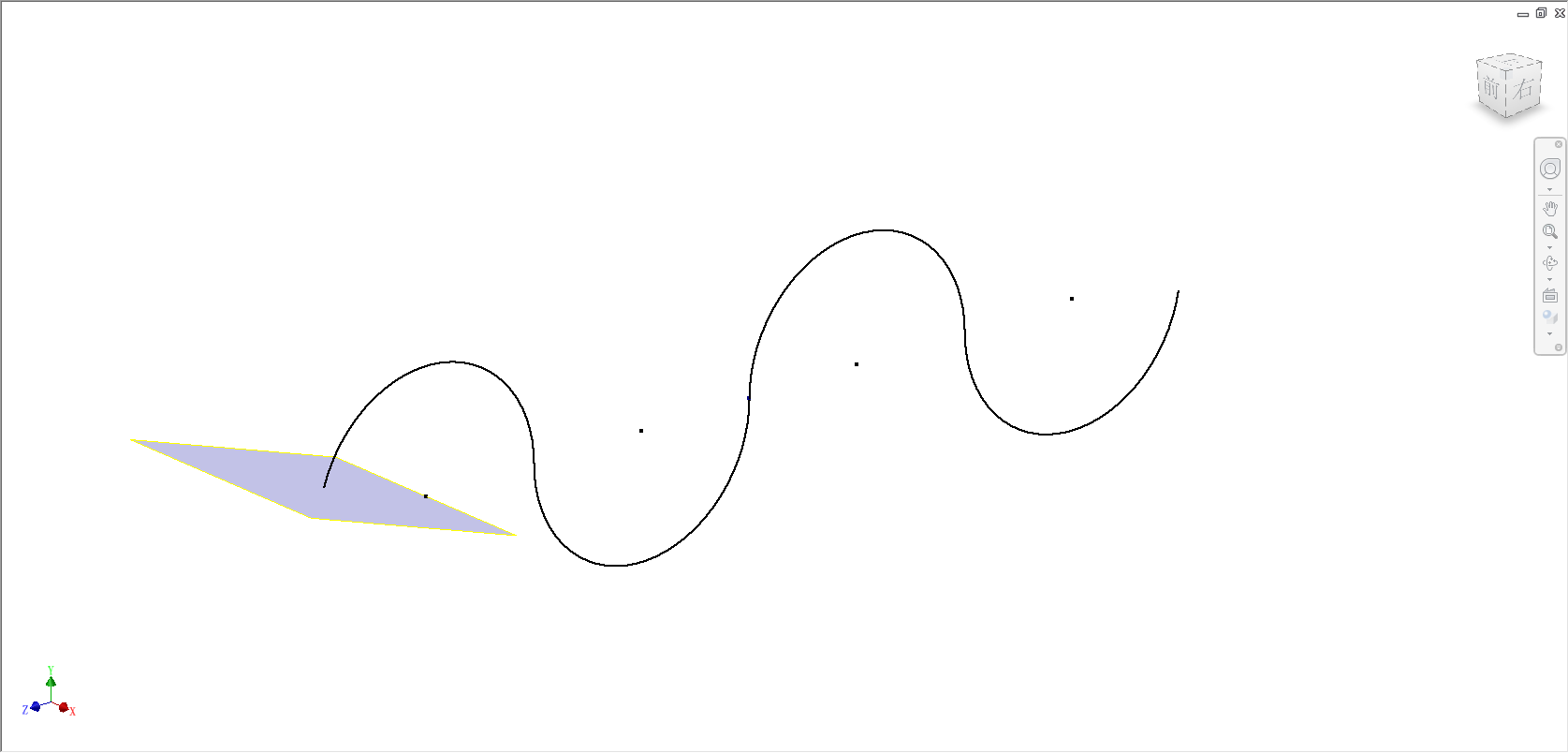

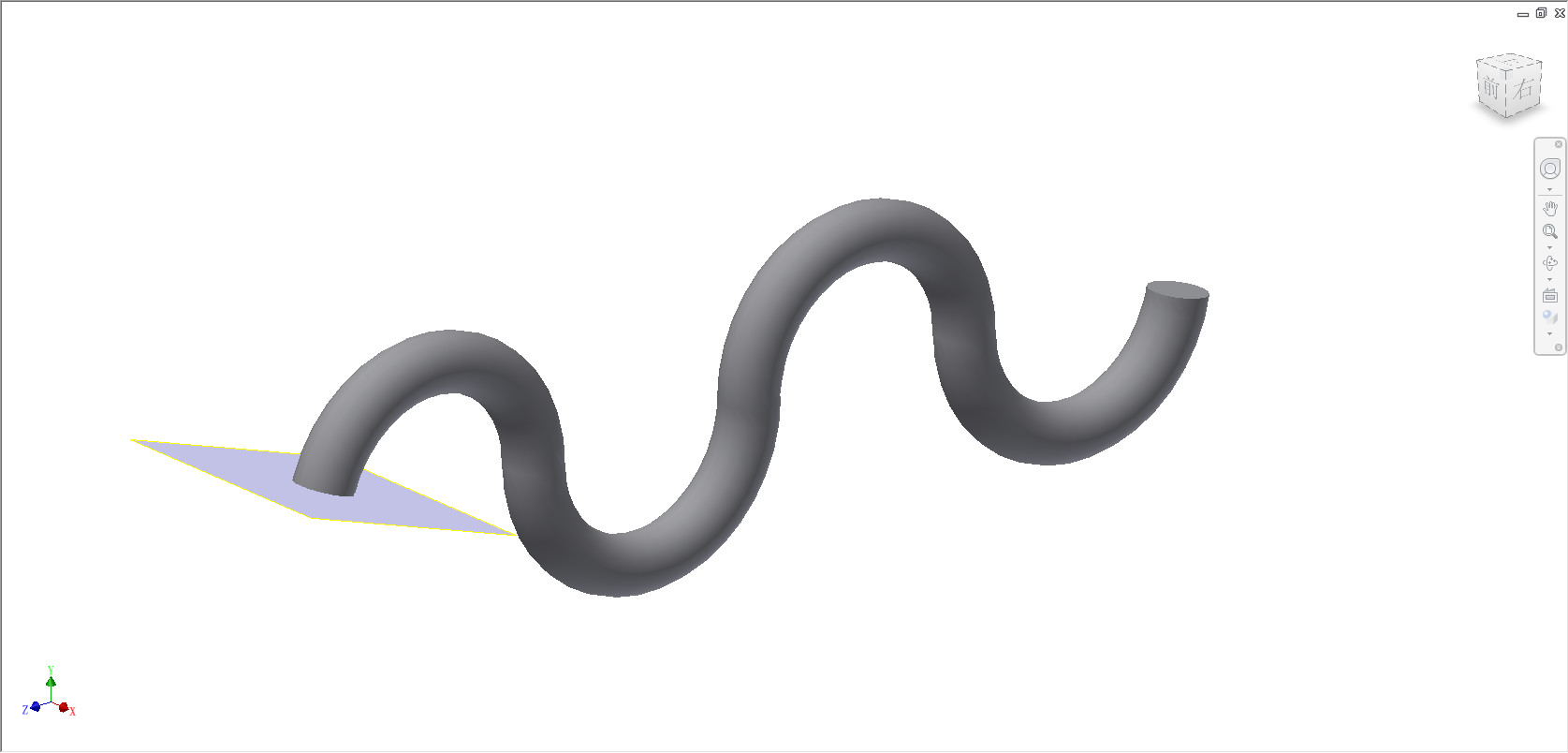

选择一条轴或草图曲线和线上的点，得到一个经过点与曲线垂直的平面。
在做扫掠时，先创建路径，然后用这个来创建扫掠界面轮廓所在的平面。
