加强筋在部件上是不可或缺的功能部分，在产品设计中，为了提高强度，加强筋是必须的。加强筋有效地增加产品的刚性和强度，而无需大幅增加产品切面面积，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。

平行于草图平面

与草图平面平行的加强筋使用开放的截面轮廓来创建单一支承形状。指定的厚度垂直于草图平面，并在草图的平行方向上拉伸材料。

01

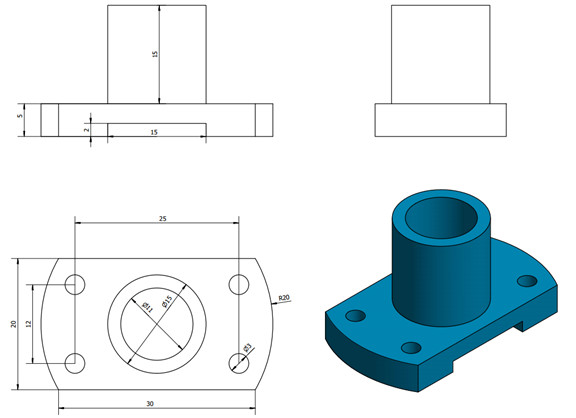

先按照下面的图纸创建出实体。看到零件的两端是没有支撑的，这会导致零件在受力时发生形变，为了增加零件的支撑强度，需要在两侧加上加强筋。

02

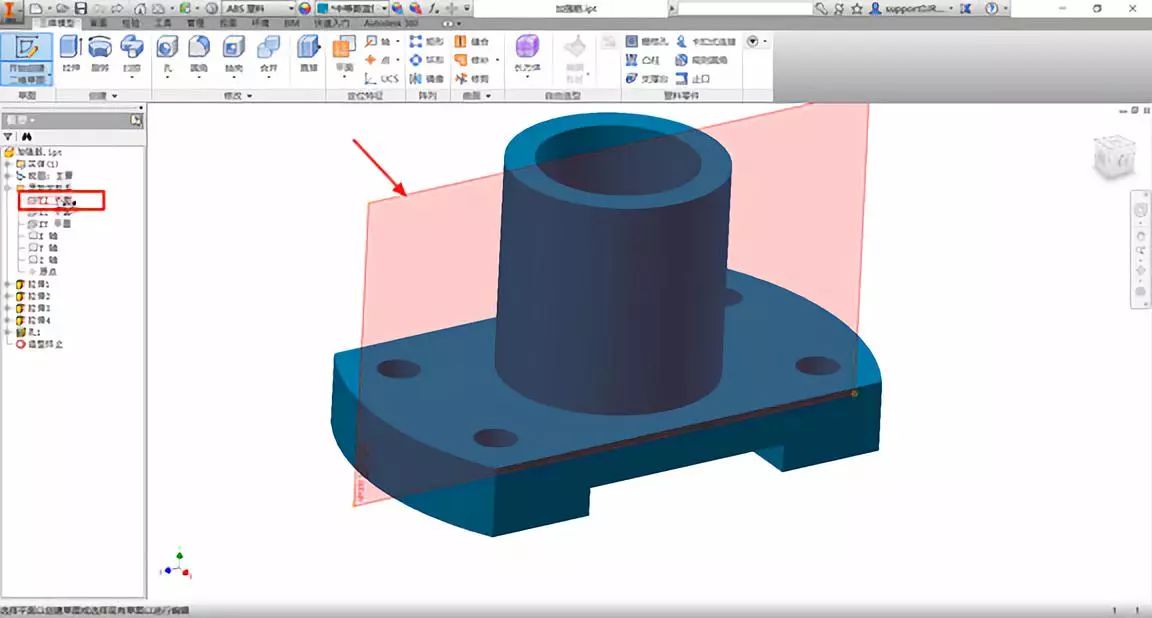

加强筋需要一个草图。点击“创建二维草图”，选择中间平面绘制草图。

03

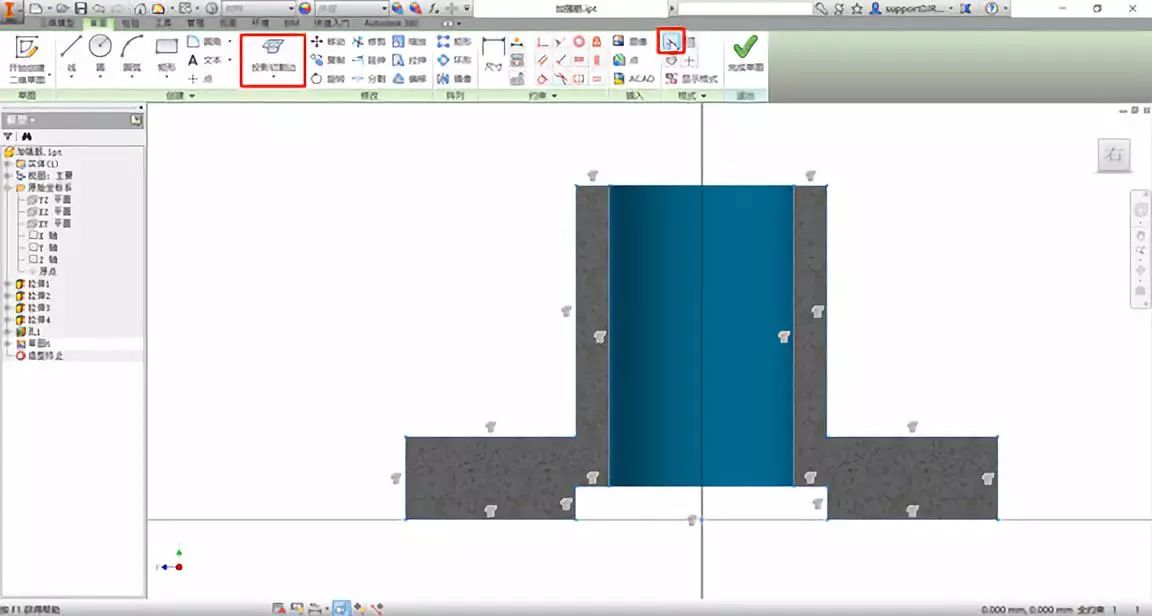

 生成轮廓参考构造线。点击 “投影切割边”， 生成参考线。切片观察，选中生成的参考线，点击“格式>构造”将黄色的实线变成虚线。

04

点击“直线”工具，在相互垂直的两条构造线之间绘制一条斜线，并标注尺寸，完成草图绘制。

05

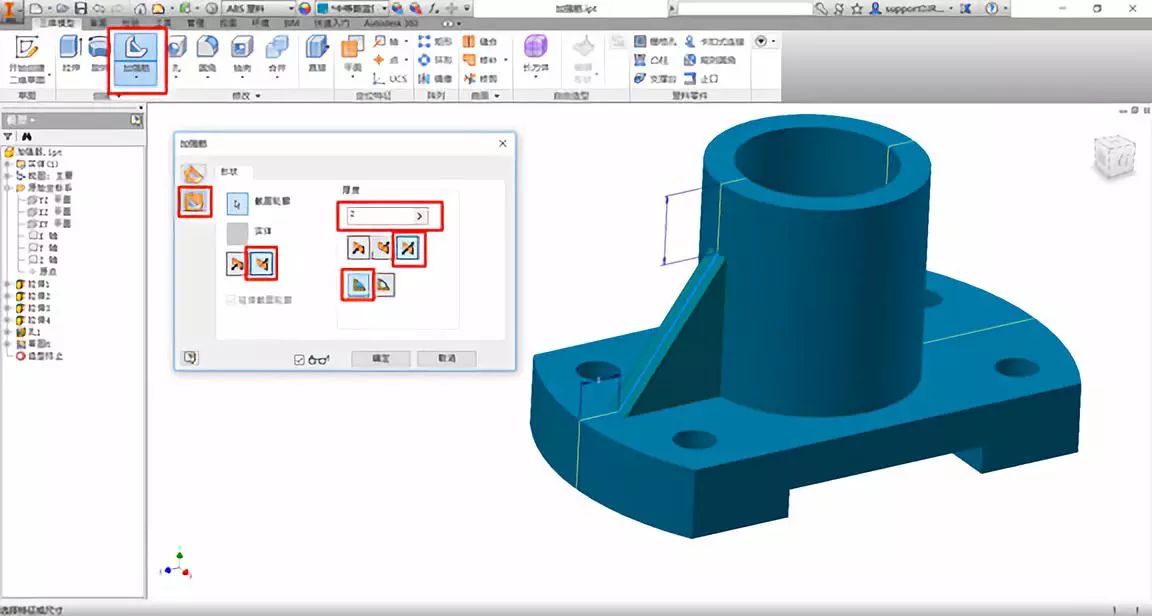

点击“加强筋”工具，对加强筋进行设置。选择“平行于草图平面”的加强筋类型，指定加强筋拉伸方向、厚度、加强筋深度等选项。

注：如果没有生成加强筋预览，尝试切换“方向1”或“方向2”。

垂直于草图平面

与草图平面垂直的加强筋也称为腹板，使用开放的或封闭的截面轮廓来创建支承形状。指定的厚度平行于草图平面，并在草图的垂直方向上拉伸材料。

01

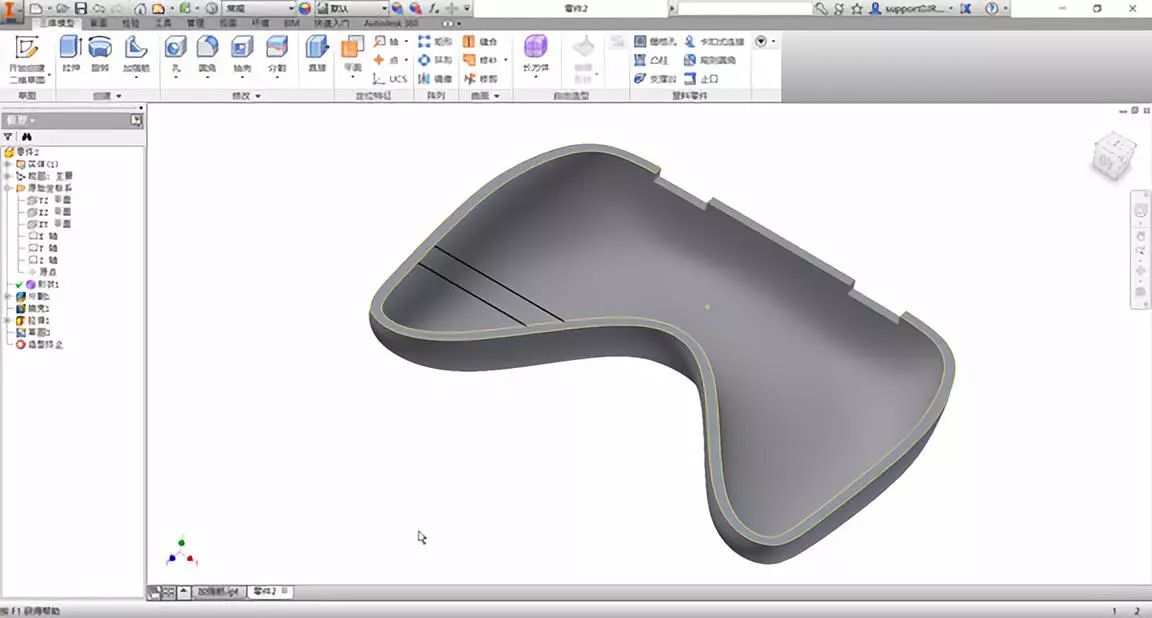

设定草图平面，并创建截面轮廓；或者可以创建工作平面以用作草图平面。单击“二维草图”，然后单击工作平面或平整面以设定草图平面。使用草图绘制工具，创建一个代表加强筋形状的截面轮廓。

02

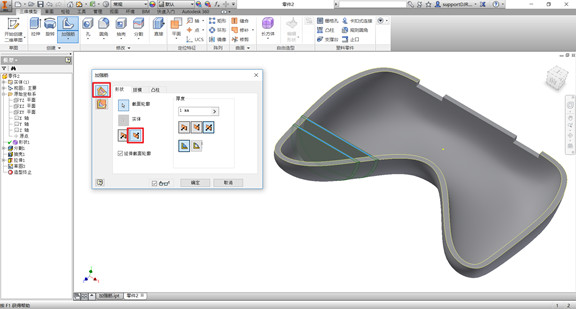

在功能区上，单击“创建>加强筋” 。确认已选中截面轮廓，单击“垂直与草图平面”设定加强筋的方向，指定材料的拉伸方向。

注：如果截面轮廓的末端不与零件相交，会显示“延伸截面轮廓”复选框。截面轮廓的末端将自动延伸。如果愿意，可以清除复选框以按照截面轮廓的精确长度创建加强筋和腹板。
