Revit幕墙网格怎么画斜的？Revit如何绘制不等距的斜向幕墙网格？
今天继续跟着中文网小编来学习Revit技巧吧！关于Revit不等距斜向幕墙网格的绘制只需要两步就能搞定：
第1步：调整幕墙网格角度方向。
选中幕墙，在属性面板中，我们设定竖向和横向的幕墙网格倾斜度均为45度。

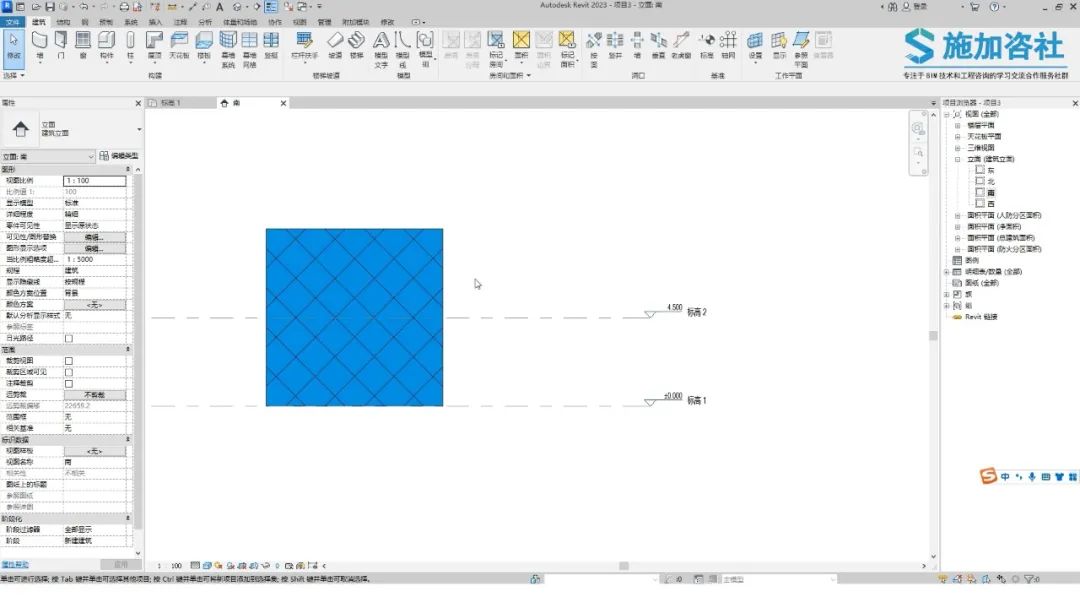

可以看到幕墙网格发生了变化。
第2步：调整幕墙网格间距
选中网格线，点击图钉按钮，取消锁定网格线移动。

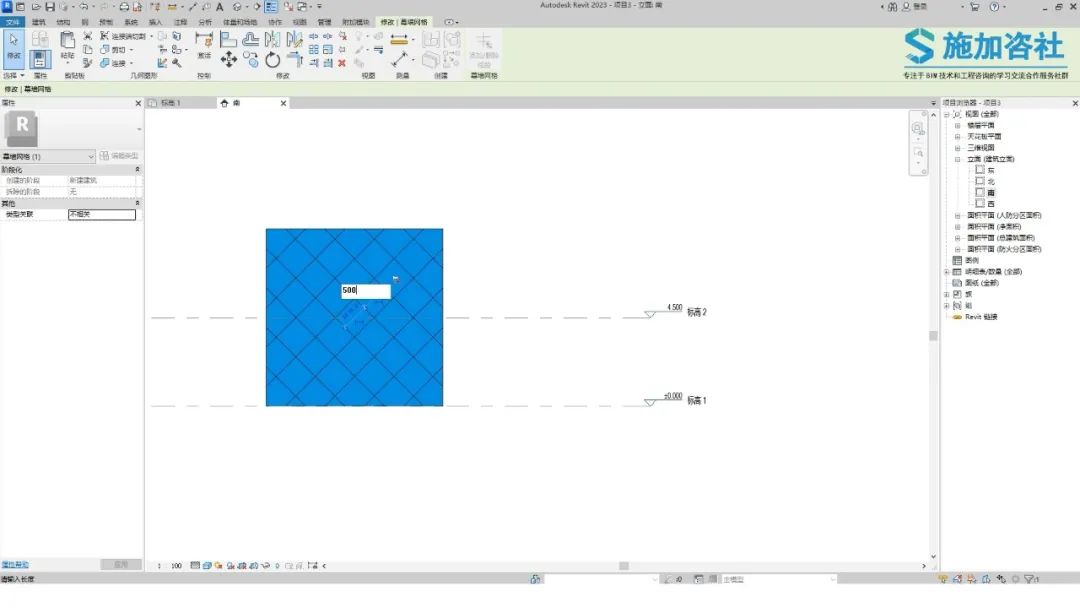

修改一下尺寸标注的数值。

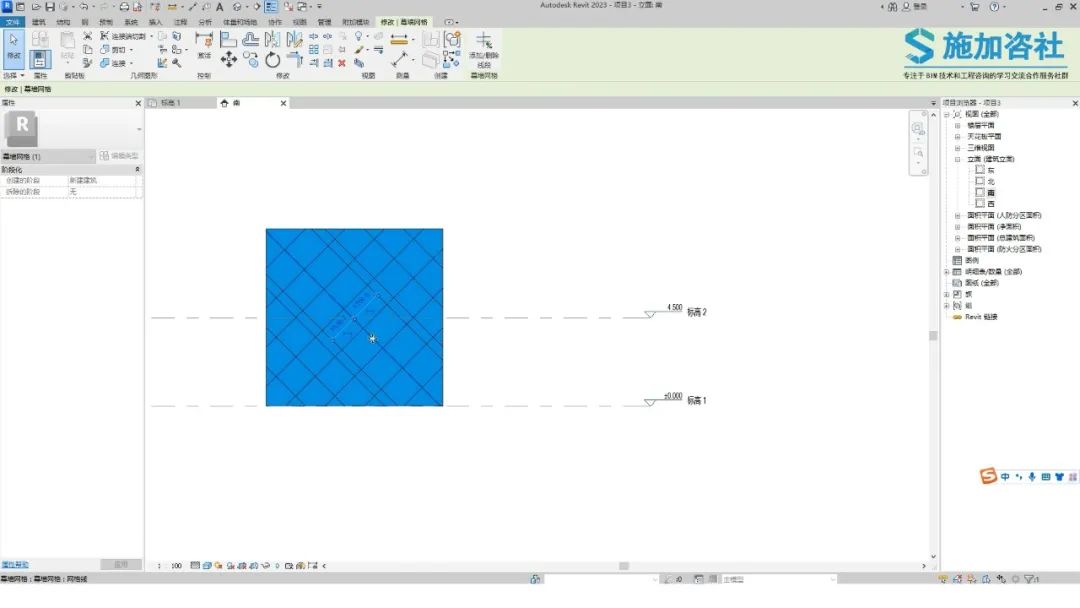

或者是直接移动一下网格线就可以了。

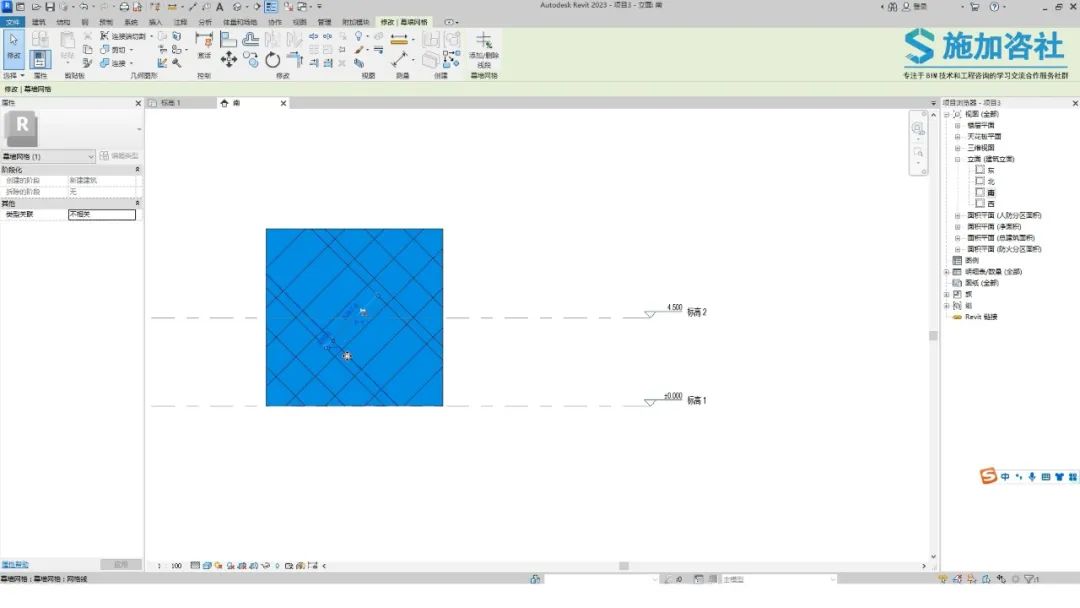

你也可以按下Ctrl+左键，复制生成新的网格线。
若是想使修改后的网格线恢复原位，点击图钉按钮，重新锁定网格线就能恢复原位了。
完成。
内容来源：施加咨社
