Revit怎么给墙开洞？Revit如何在曲面墙上开异形洞？
本文源自微信公众号：施加咨社

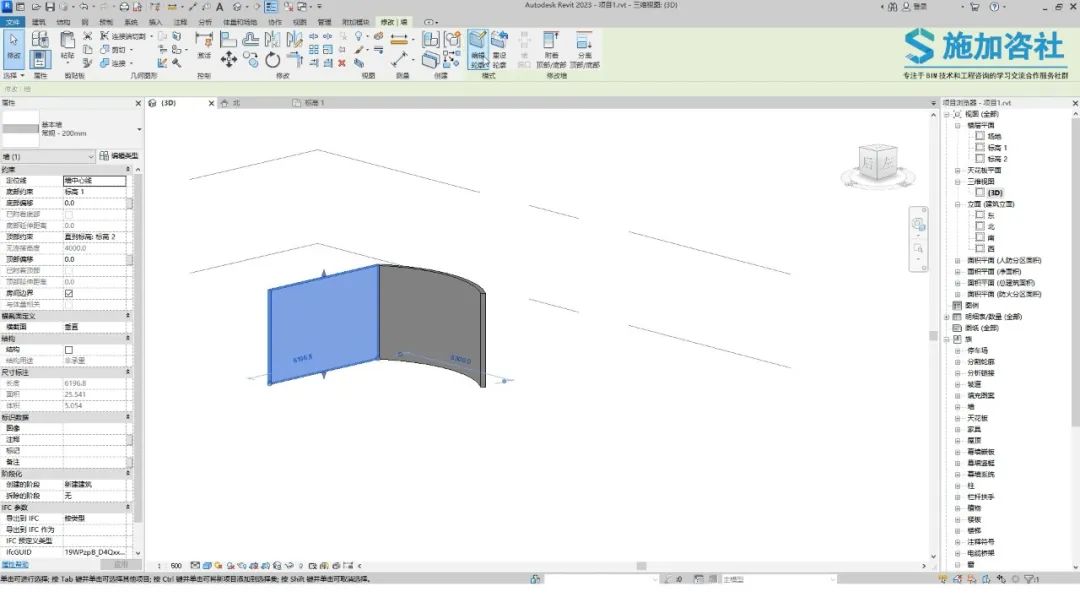

一般我们想对墙体开一个异形洞口，可以直接编辑它的轮廓。

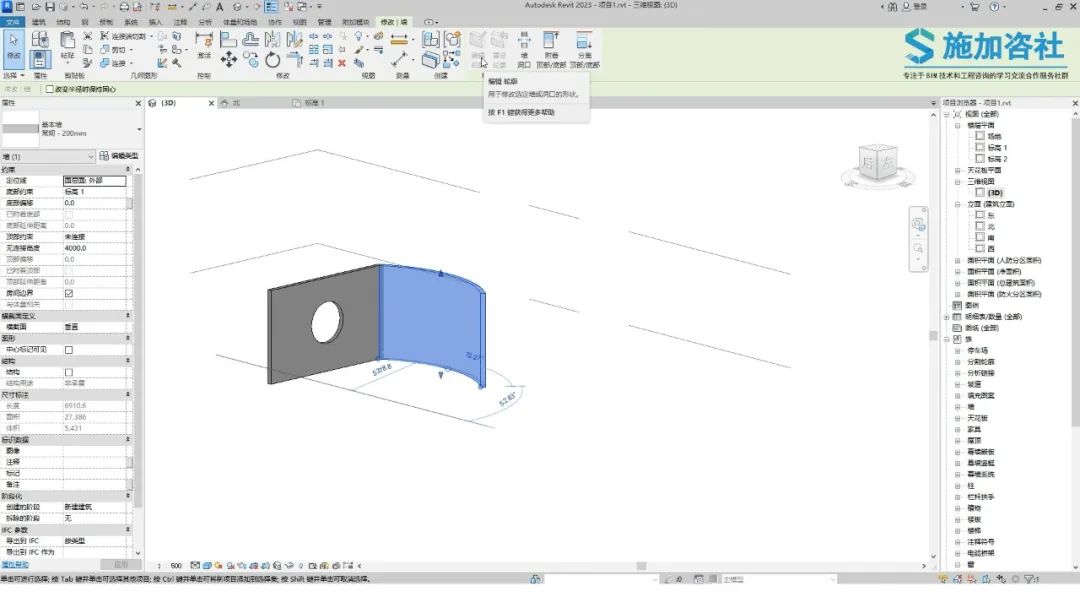

可是对于不规则的曲面墙来说，并没有编辑轮廓这一个选项。
那我们该怎么办呢？只需要2步就能搞定。
第1步：绘制异形洞空心形状。

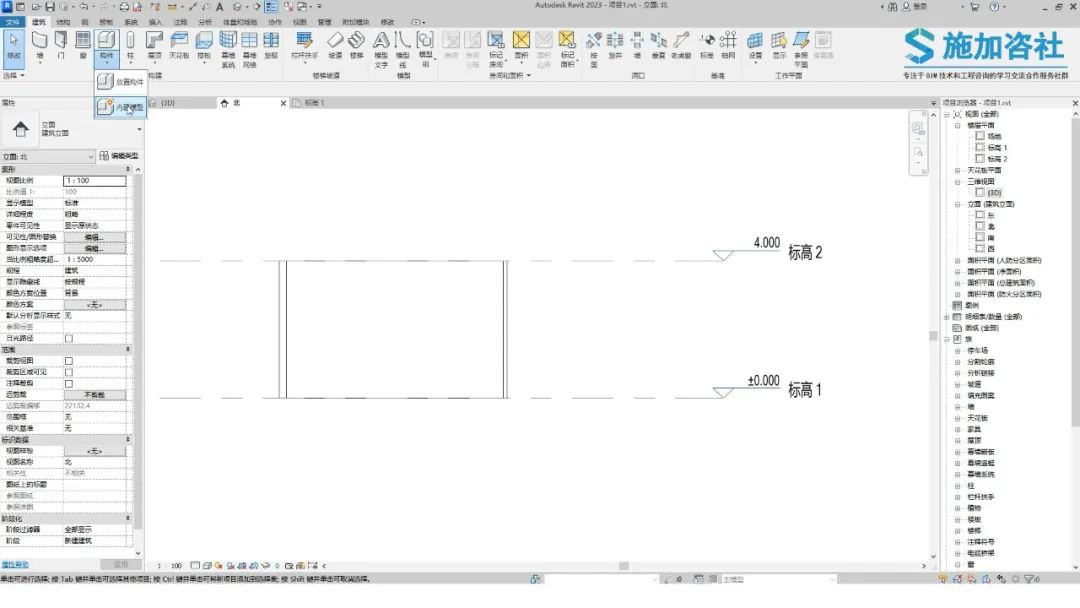

点击建筑选项卡中的构件按钮，选择内建模型。

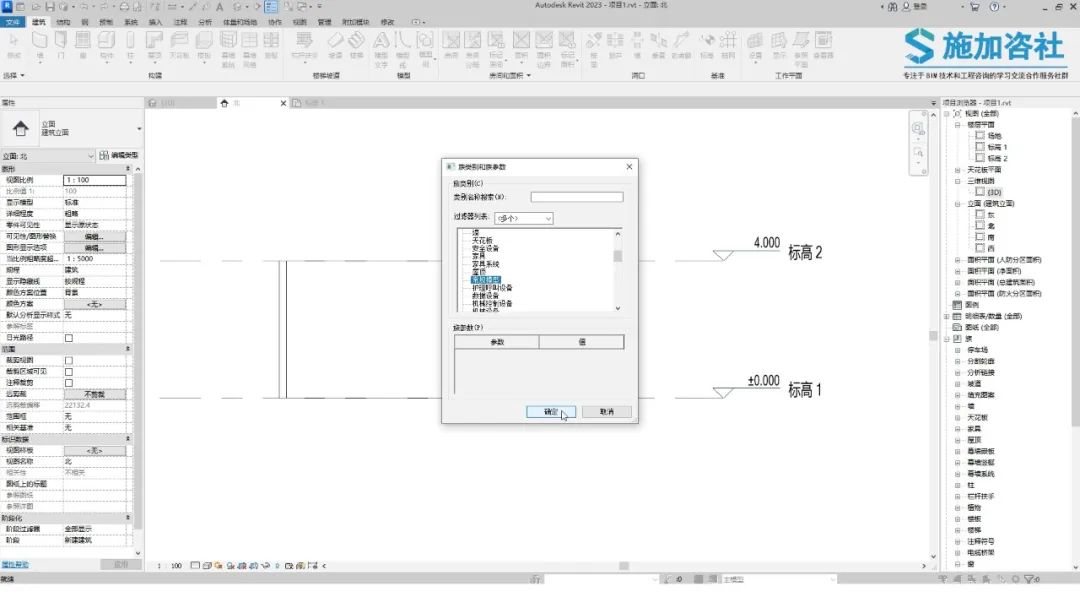

在打开的对话框中选择常规模型，点击确定。

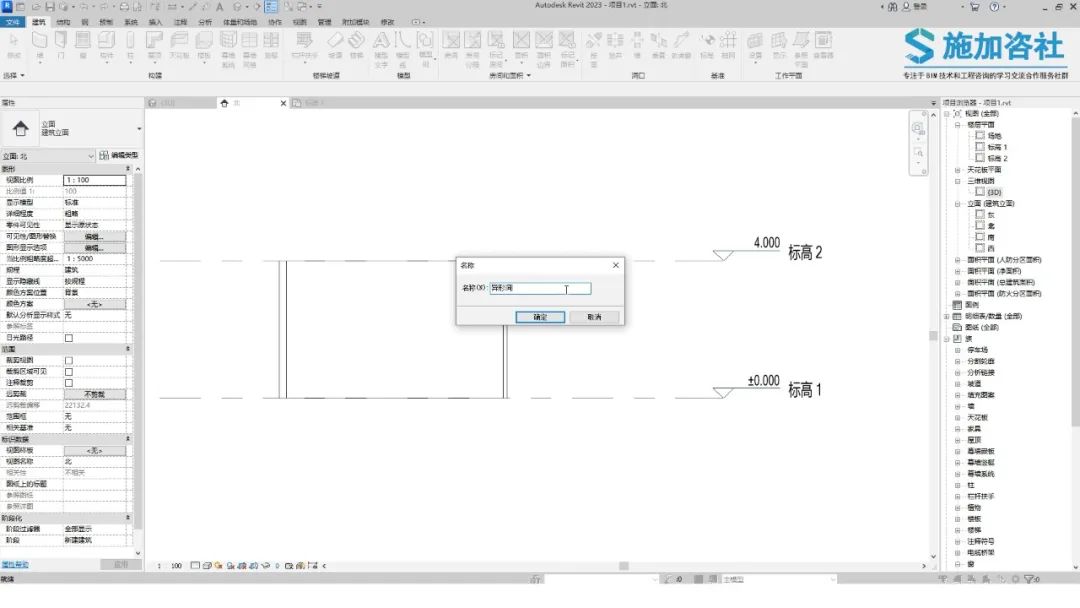

重命名为异形洞。

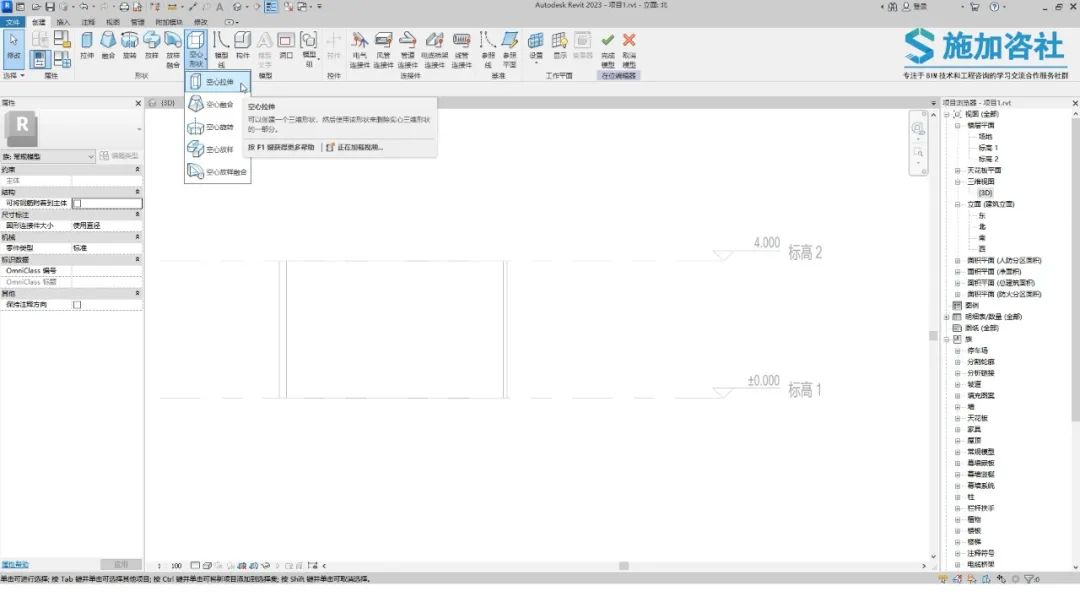

点击空心形状按钮，选择空心拉伸。

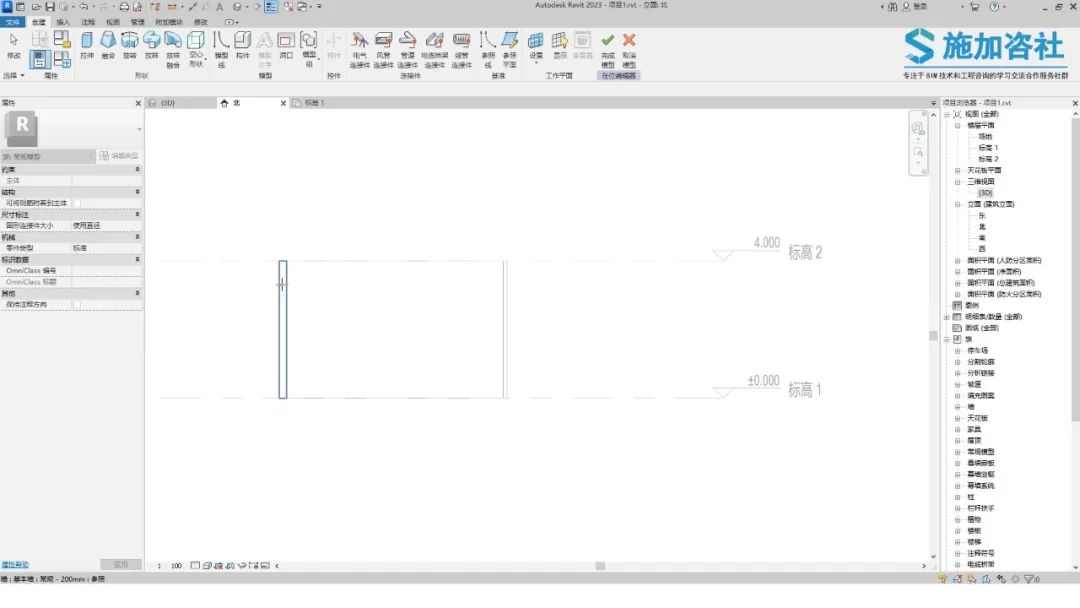

将工作平面设置为与所绘制立面垂直的墙体。

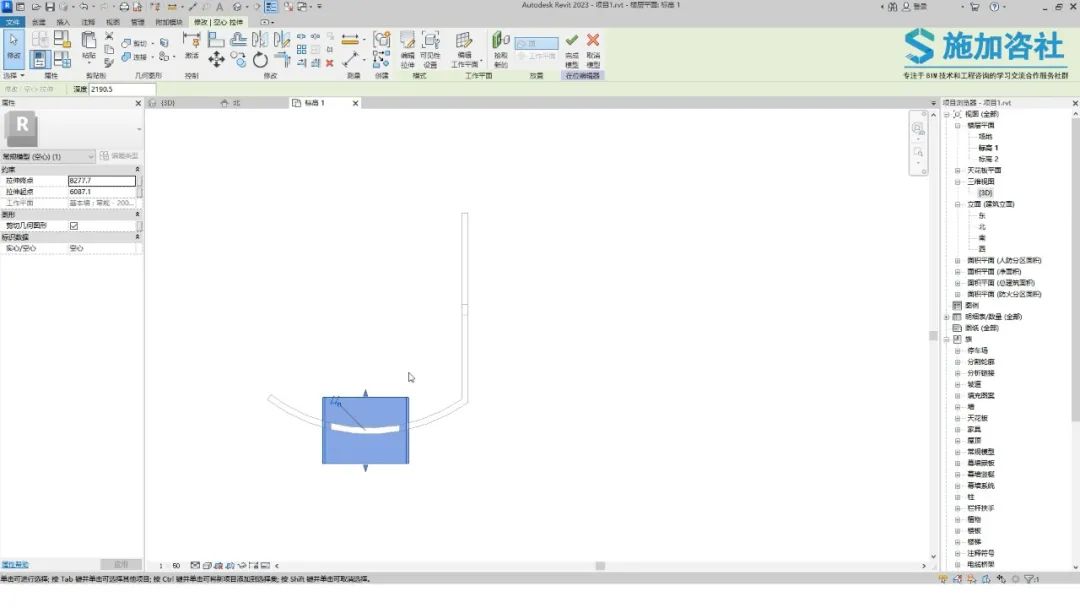

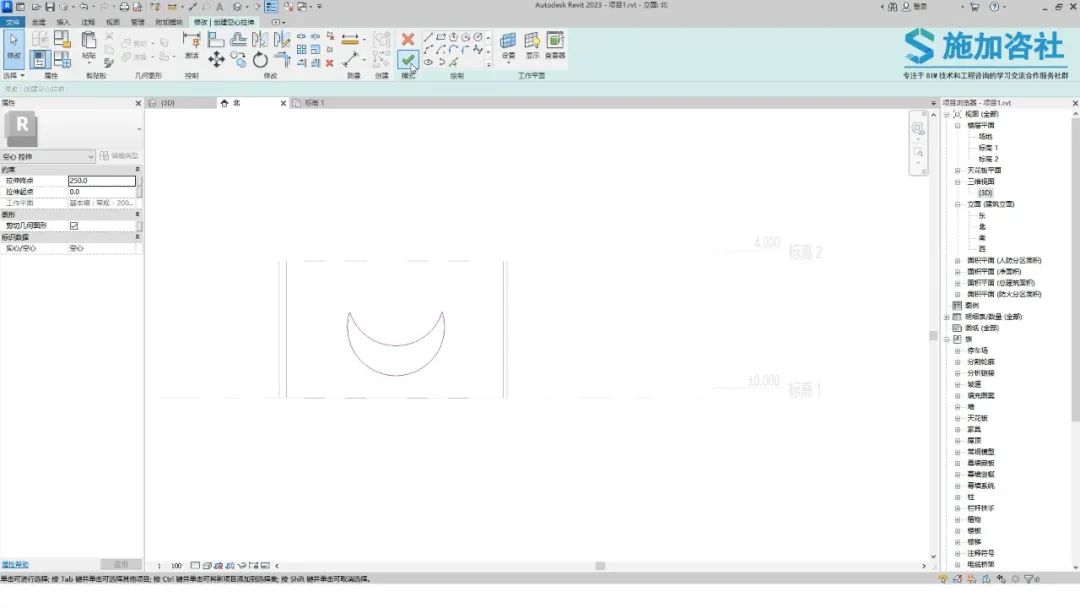

将异形洞形状绘制出来，点击完成按钮。
使异形洞形状跟墙体相交。
第2步：开洞。

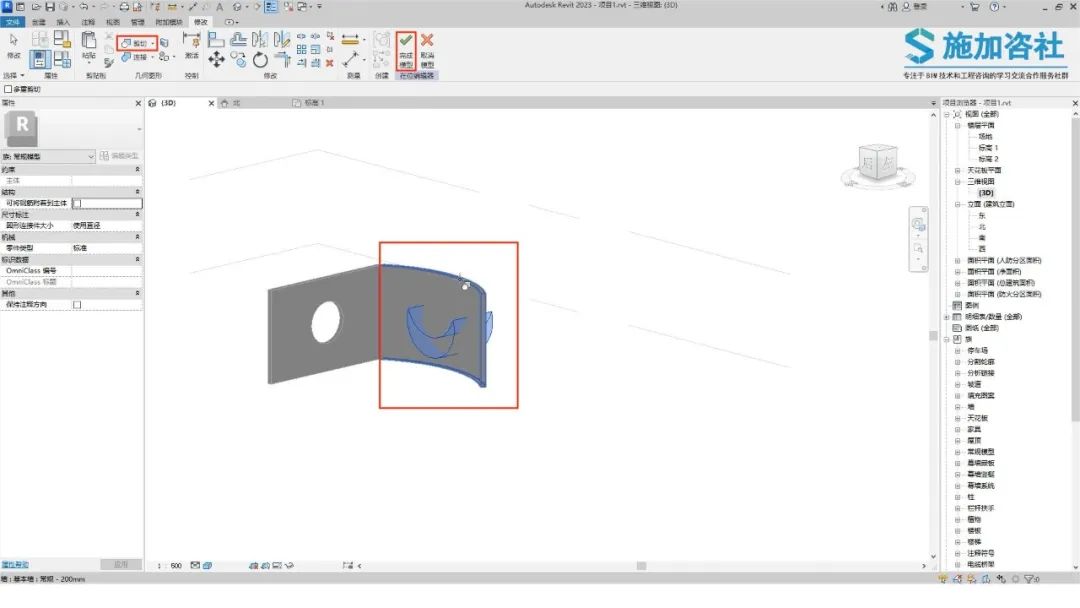

点击修改选项卡中的剪切按钮，选中空心形状，再选中曲面墙，点击完成按钮。

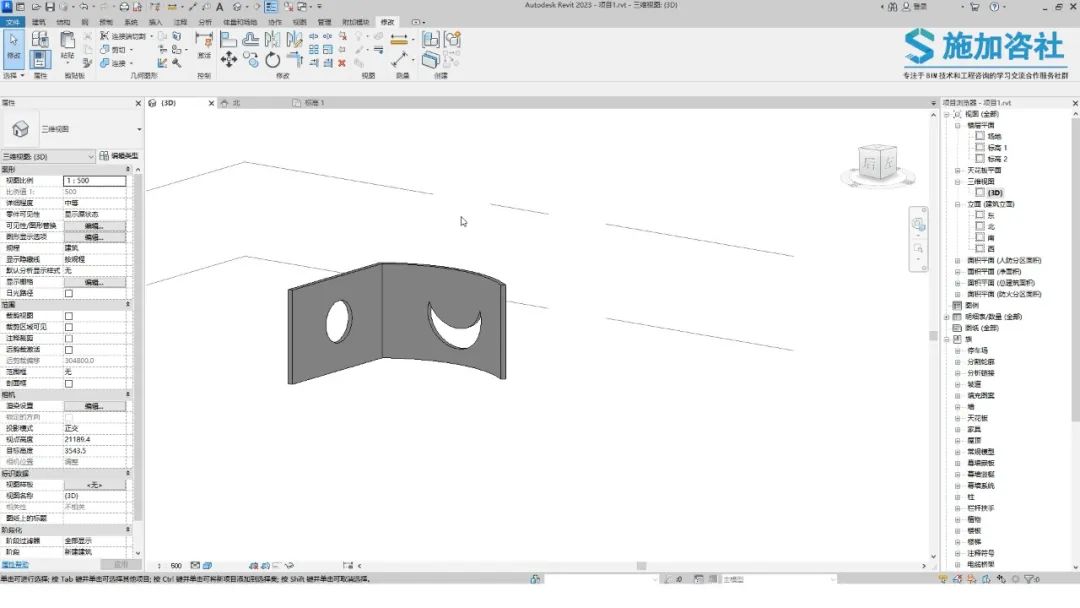

完成。
