今天的小风扇建模整体比较简单，重点在于理清建模思路。灵活运用阵列工具做出风扇肌理，对其他基本体造型依次推演，就可以得到我们的小风扇了。

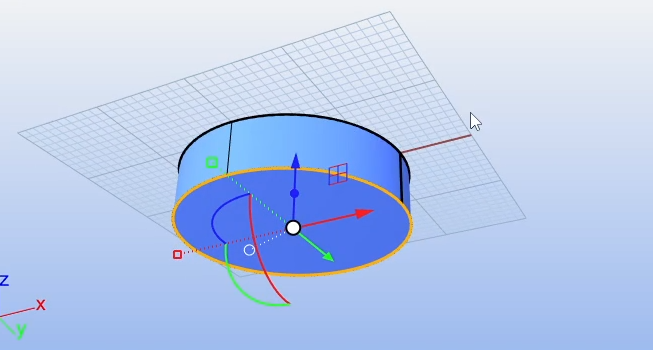

01、首先我们需要做下面的基本体部分，拉一个圆柱出来。

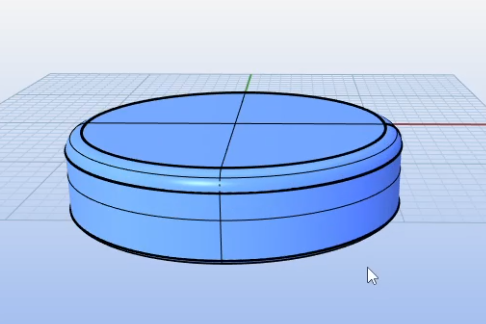

02、对圆柱进行倒角上下倒角不一样哦，要注意。

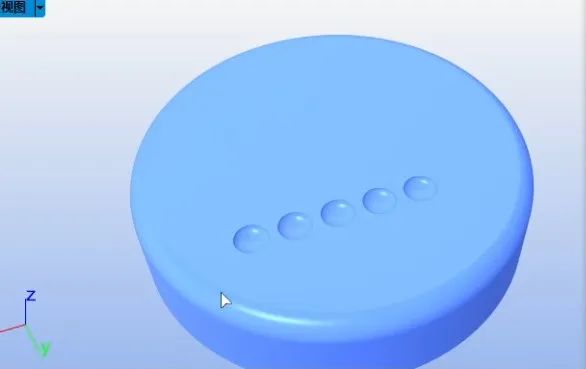

03、接下来做案件部分将一个球单轴缩放，然后直线阵列最后用布尔运算差级。

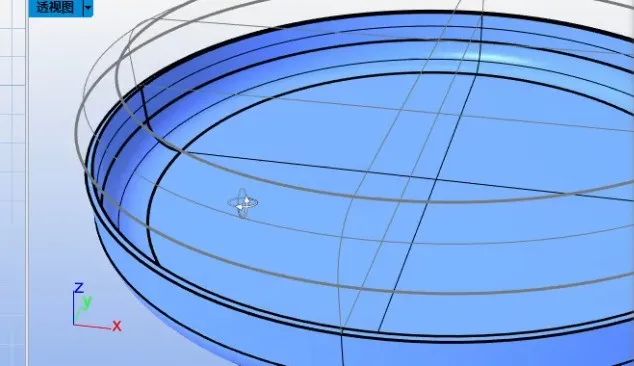

04、接下来需要做厚度，首先布尔运算，分割成两半之后各自对两部分进行抽壳。
05、抽壳完之后对模型进行布尔运算分割，该保留的保留，该删掉的删掉。

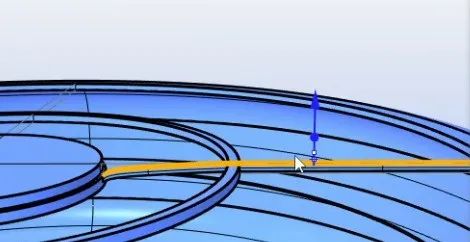

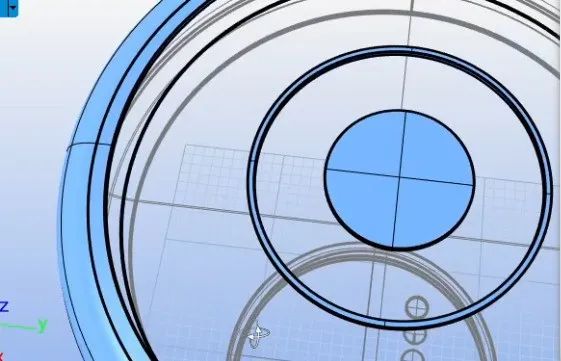

06、做出一个子集，先画线，然后拉伸挤出成体。

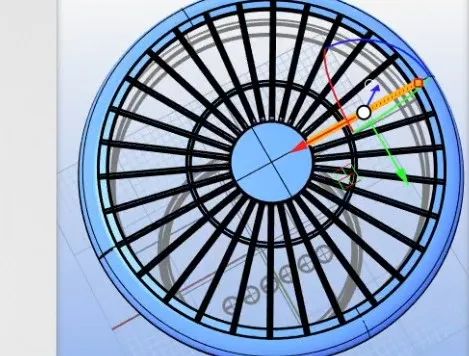

07、接下来环形阵列。
08、有两个不一样的元素，所以需要做另一个之后再进行环形阵列如图所示。
09、上半部分做完，做下半部分，首先还是要不人身分割，保留想要的，然后做一个子集。

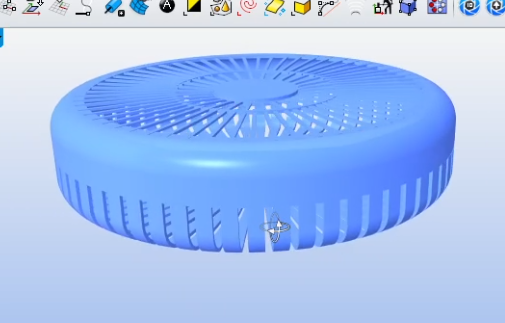

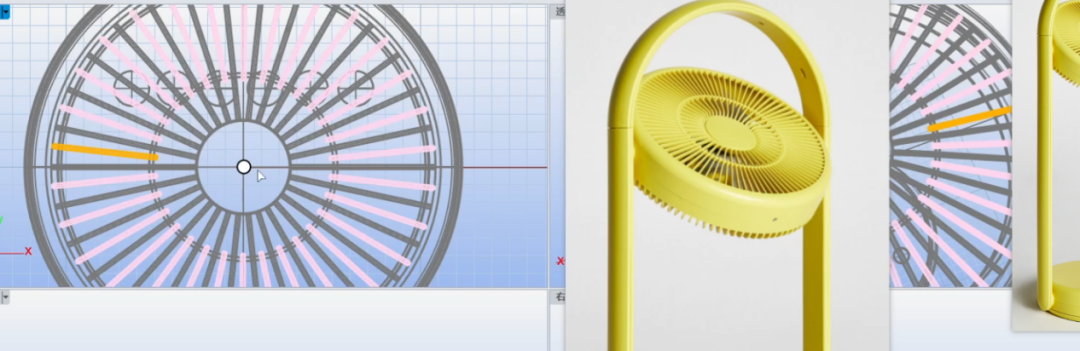

10、环形阵列即可得出外壳造型，如图所示。

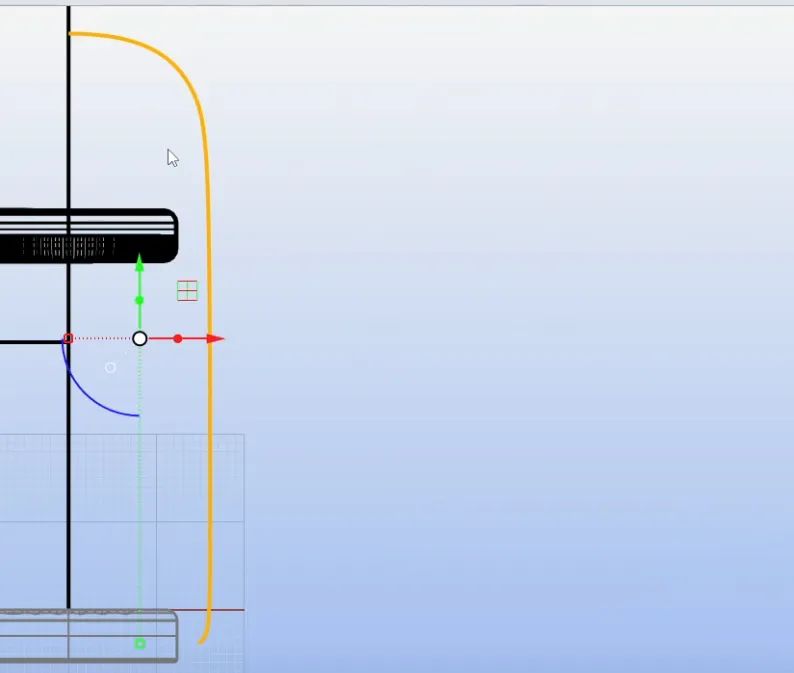

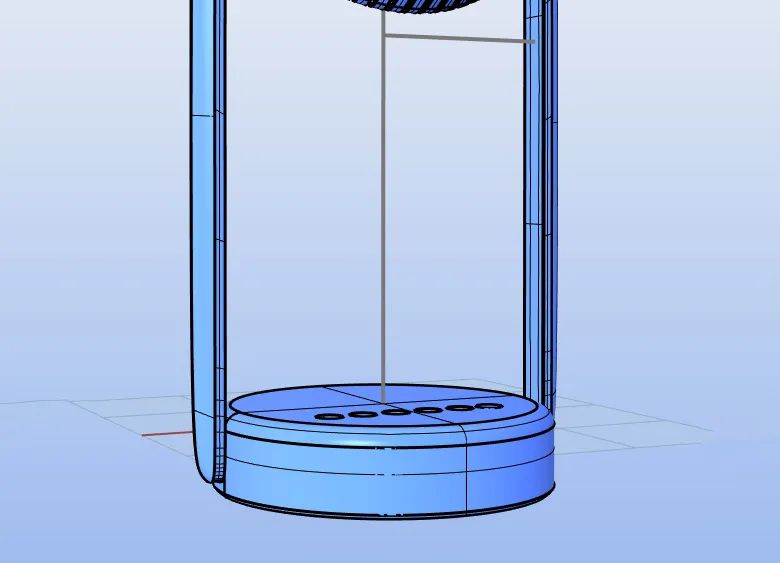

11、接下来画线做支架部分。
12、画完第1根线之后将它复制，然后调点最后线条的样子如图所示

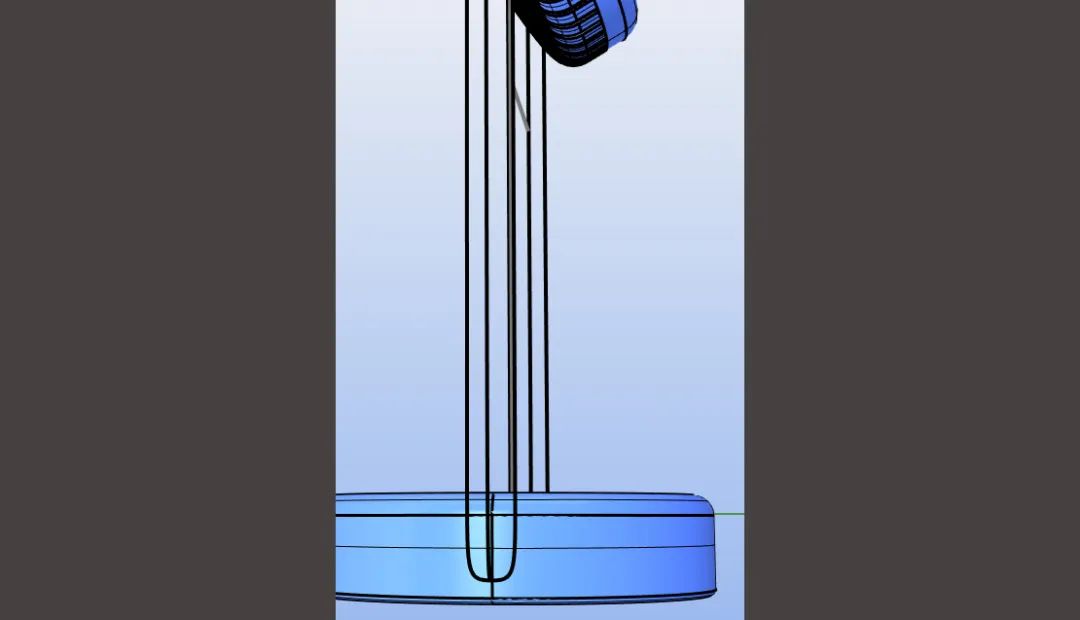

13、使用放样指令将面生出，如图所示。

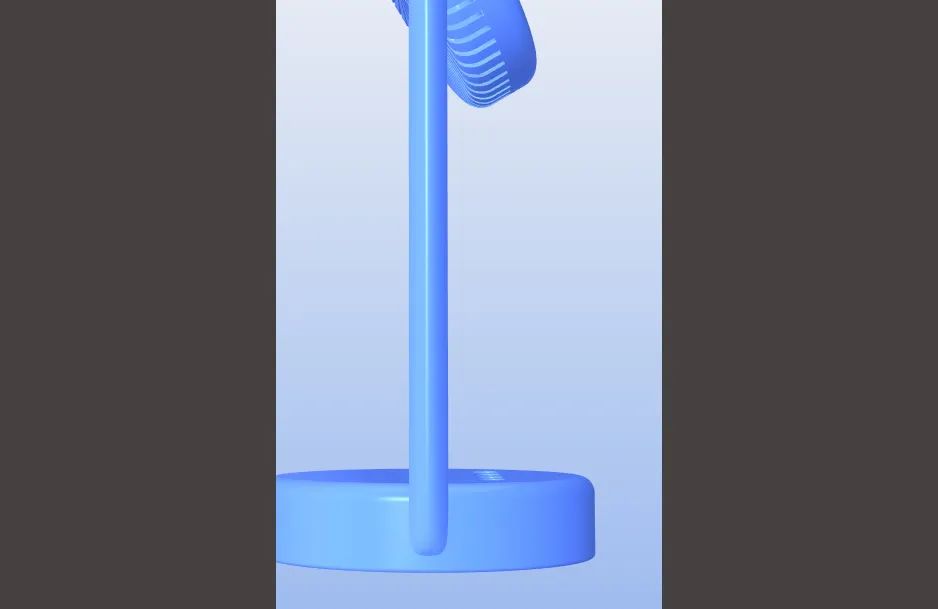

14、做出曲面之后再做出平面，让其有厚度，如图所示。

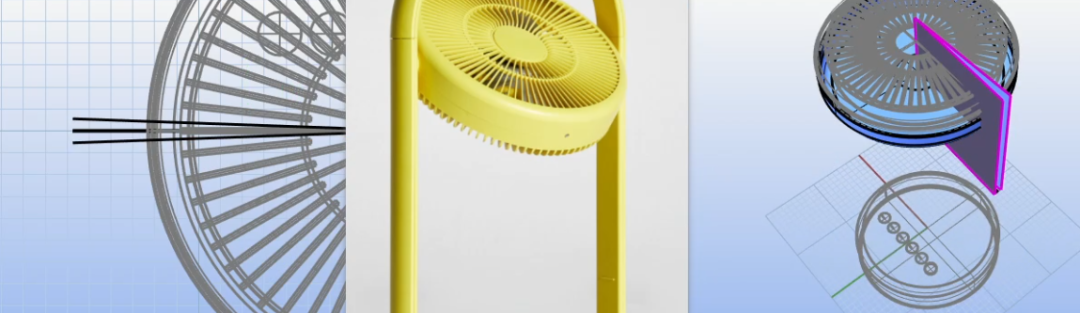

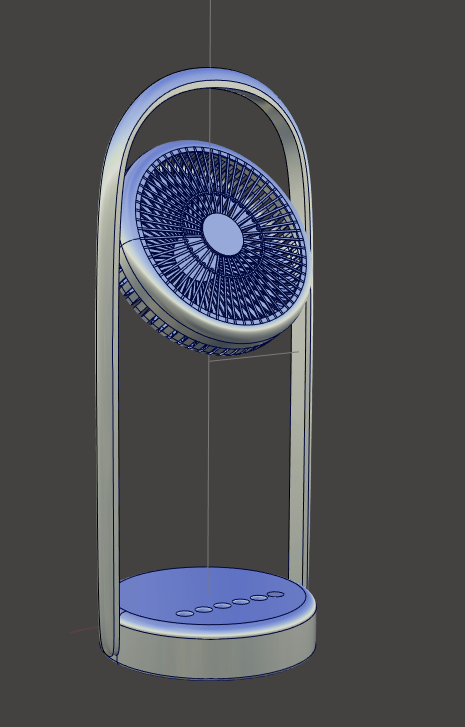

15、最终效果图如图所示。
