建模分析

可以看到这款产品虽然不是特别难，不过需要注意小细节。对参考图抽丝剥茧，我们从繁到简地分析它的形态；确定模型的比例与整体尺寸；模型整体快速塑造；分模线和倒角细节部分的处理。

建模步骤

01、在建模之前要把模型抽丝剥茧的去分析一遍，建模什么地方用什么工具处理。

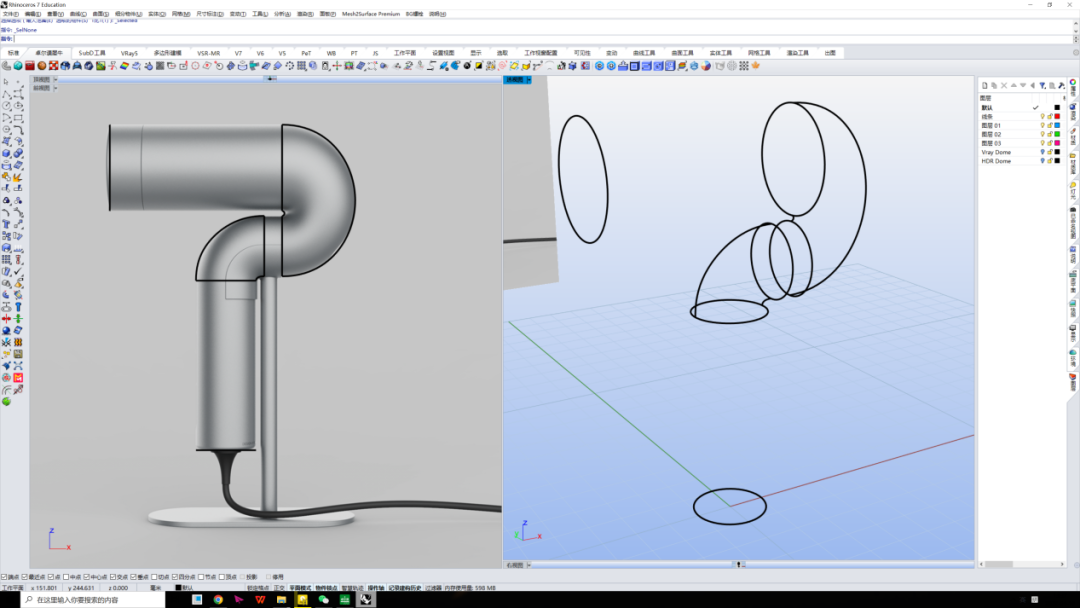

02、按照我们分析出来，把我们所需要的线绘制出来。

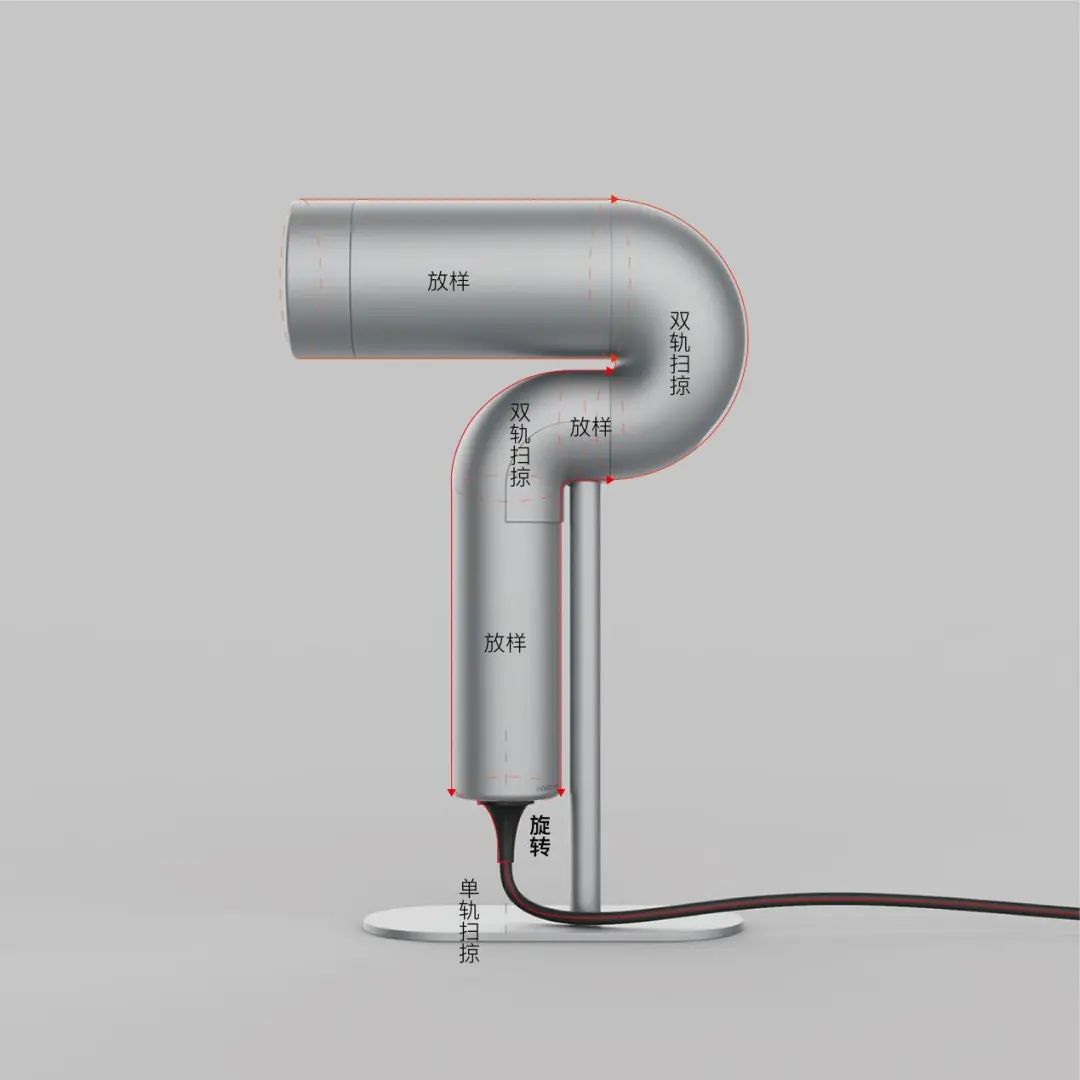

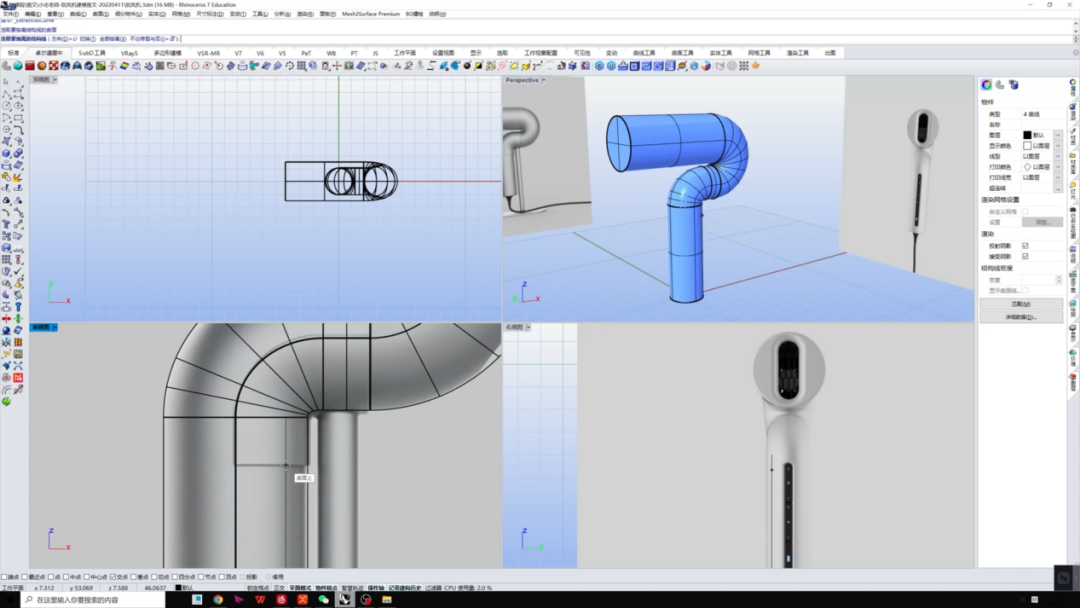

03、然后依次使用我们图1的工具就可以很快的得到我们这个吹风机的大型。

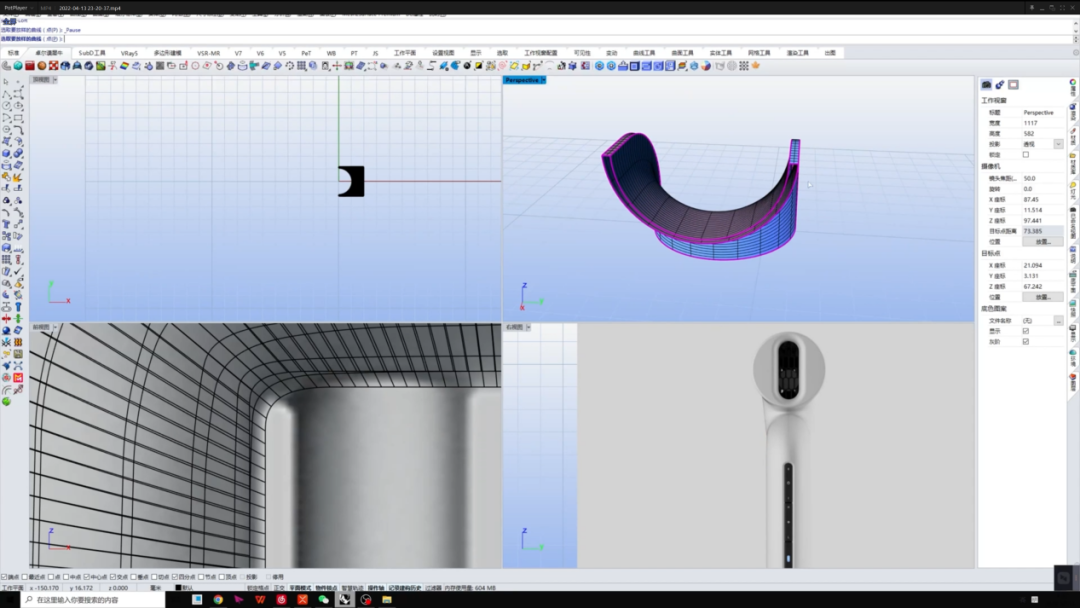

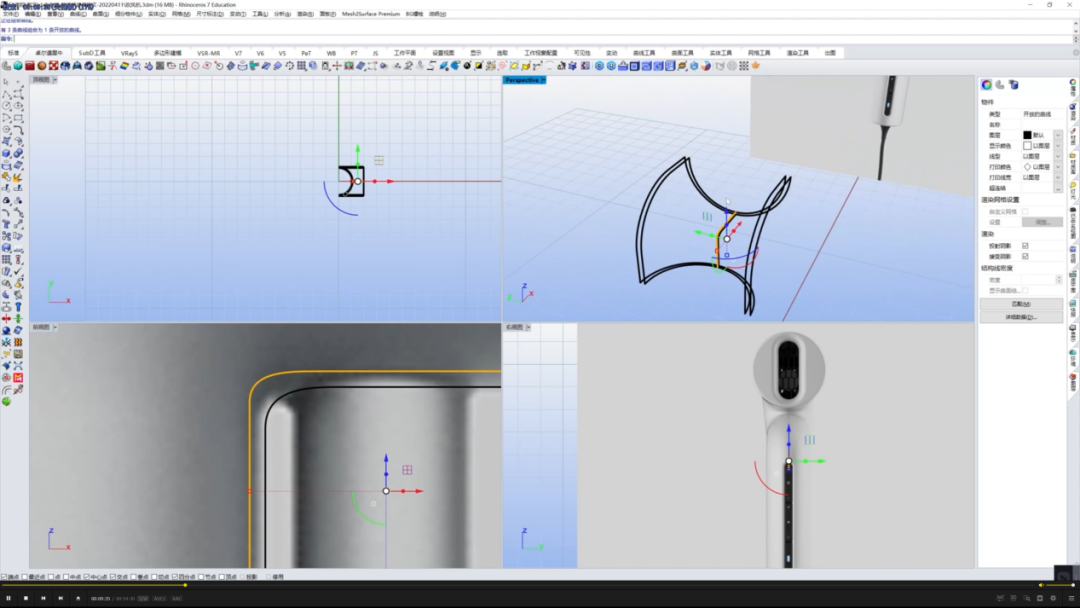

04、吹风机的支撑面我们提取吹风机上的曲线做一个U形。

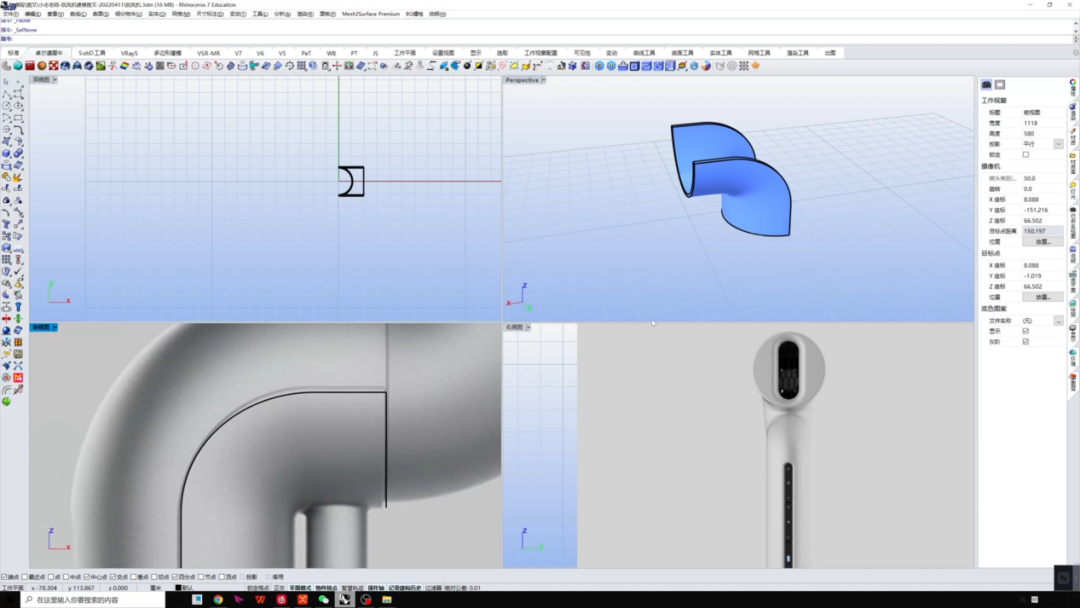

05、把我们提取出来的线，用网格曲面的工具生成出来。

06、然后我们通过放样把这体封闭起来。

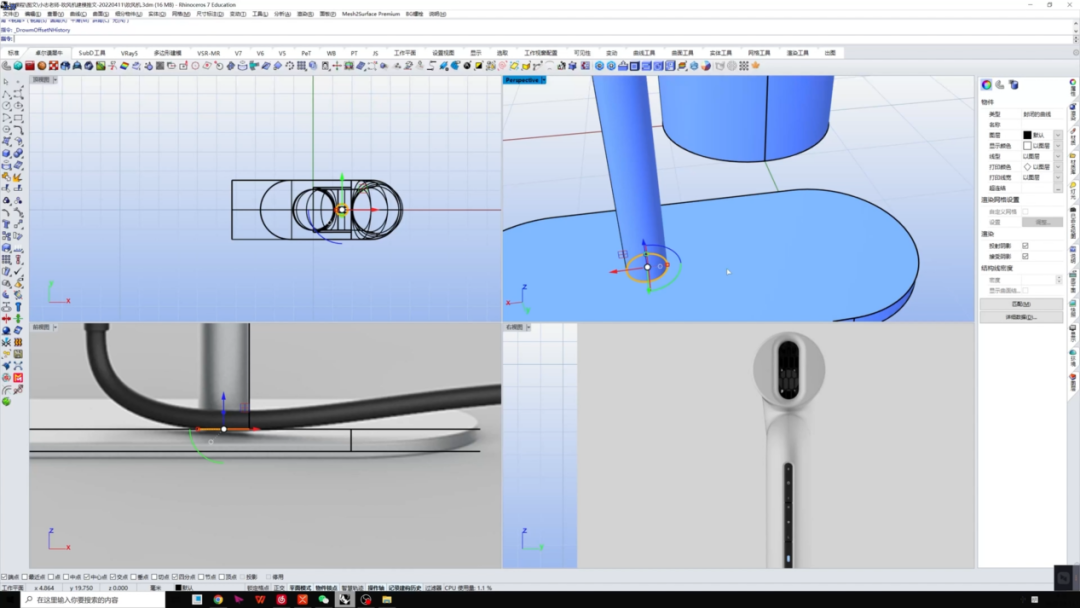

07、吹风机支架剩下来的部分我们画一个跑道圆和一个圆分别拉伸出来就行。

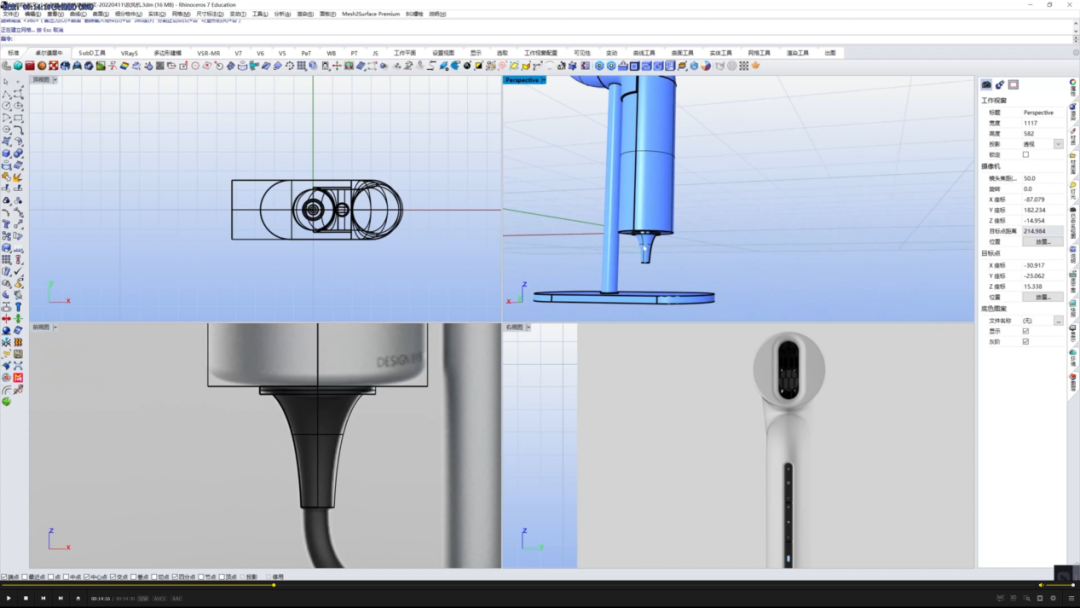

08、把吹风机接线的部分画出一条旋转的中心线，然后再画出它的轮廓线旋转成形就行。

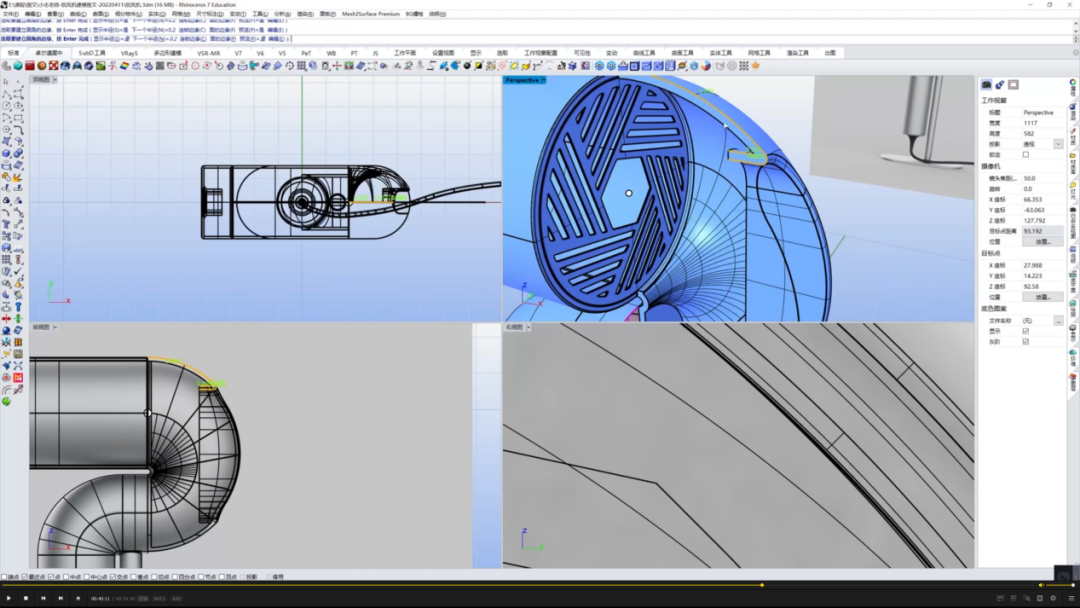

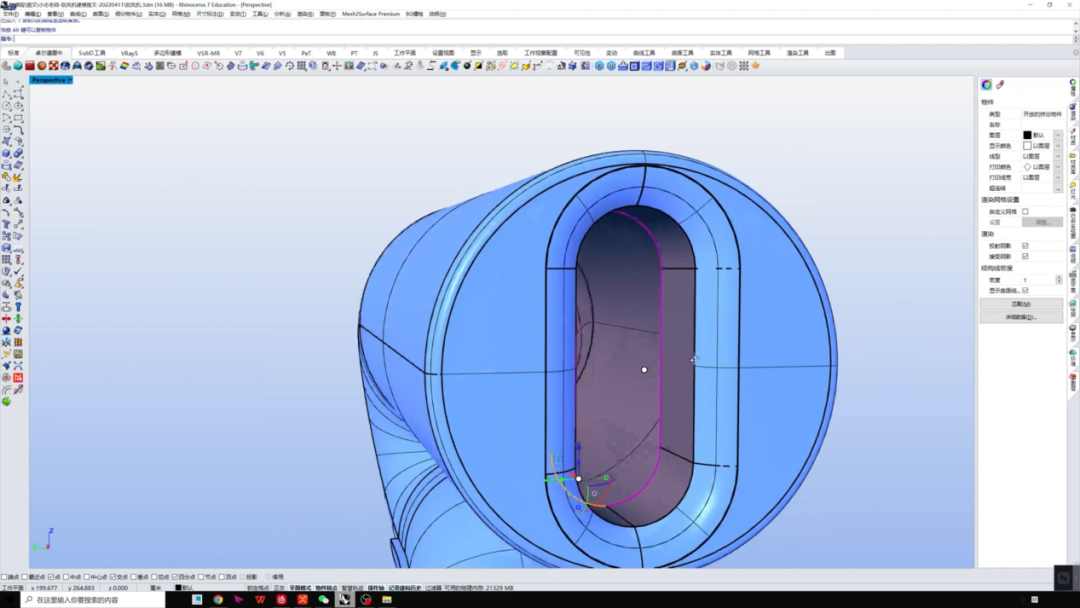

09、吹风机出风口的地方我们先拿一个跑道圆去分割然后把分割的线往里面移动到合适的距离，然后在拉伸成面在把拉伸出来的面与外面分割的面做一个混接。

10、在分模线的地方做一个分模，然后往内部偏移个厚度做成一个实体。在倒个分模角。

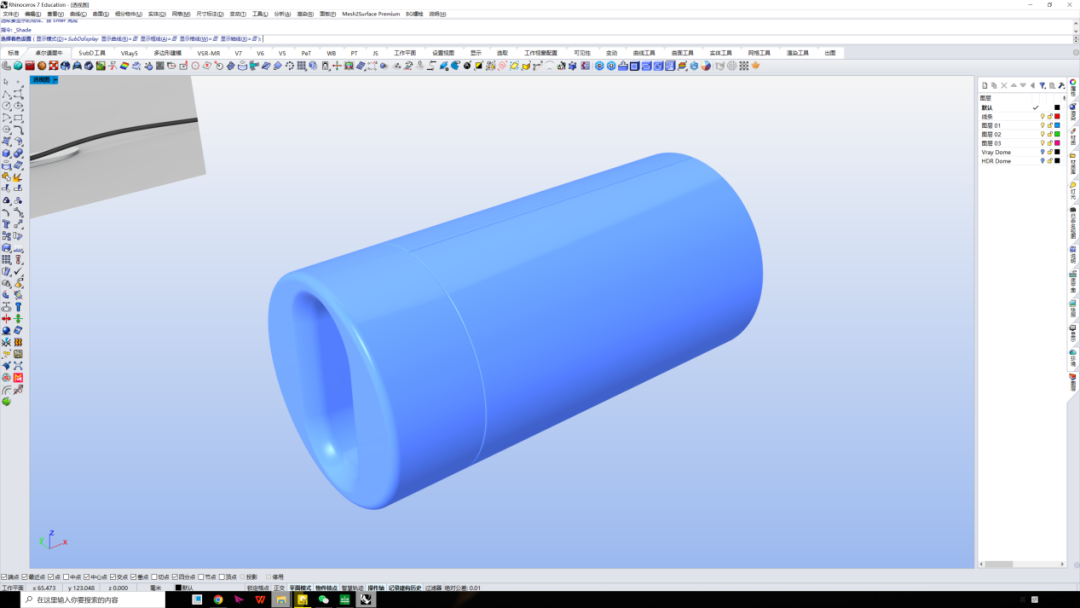

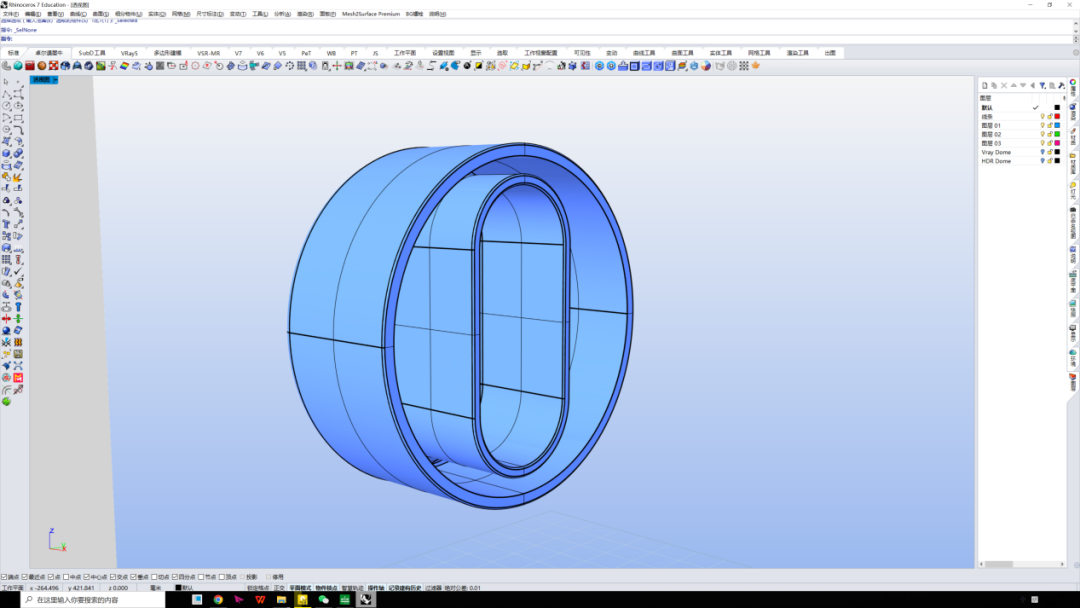

11、这块地方先给圆柱薄壳.然后再把出风口的造型做好塞进去。

12、再做一个Z轴的分模，做一个分模角。

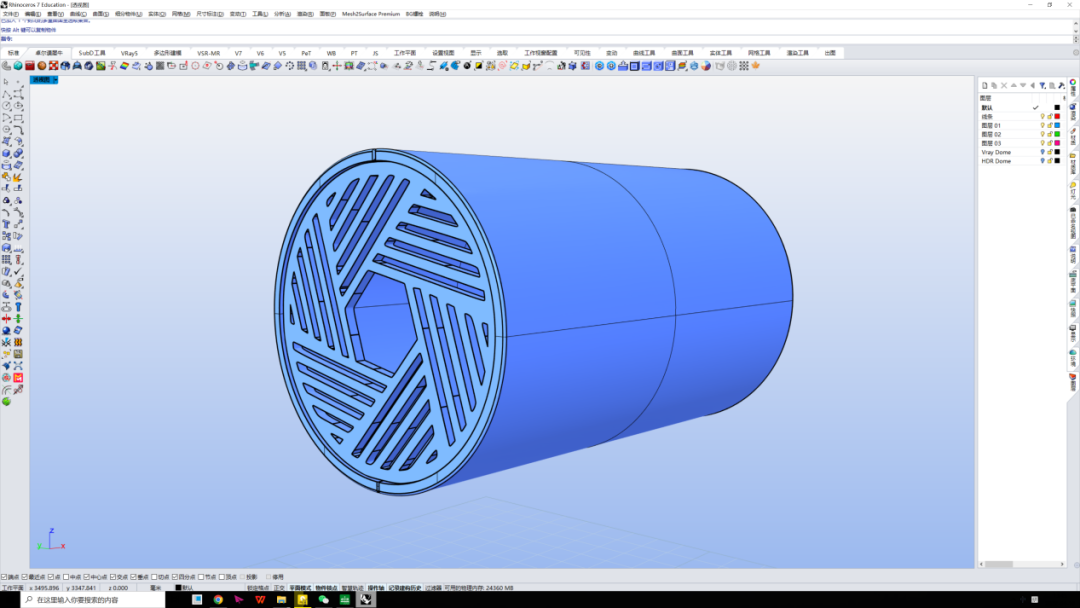

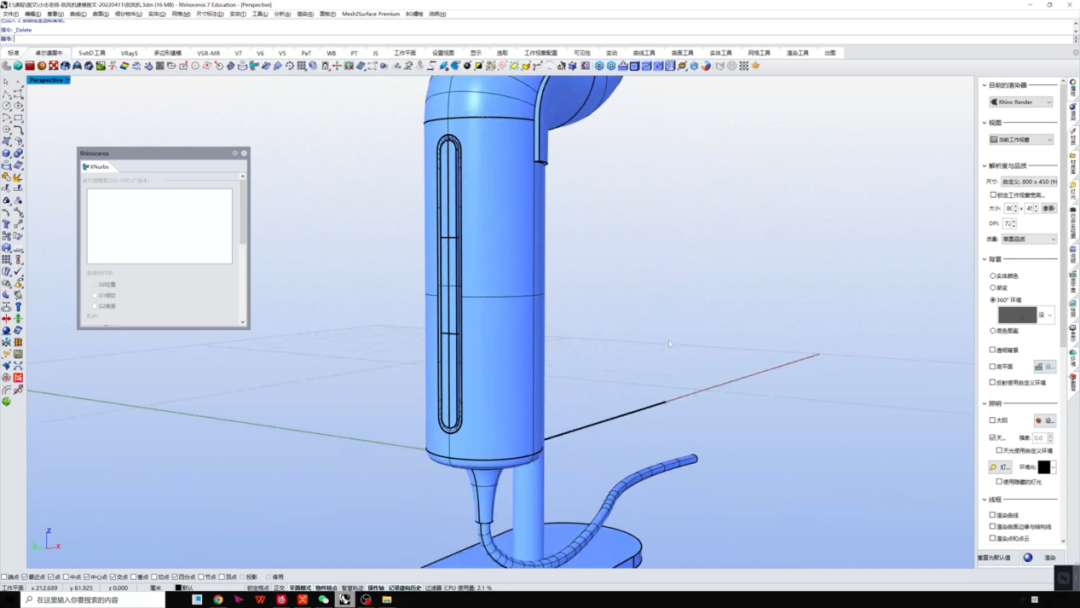

13、这块散热口的处理和前面做出风口很像，先做一个跑道圆去分割，然后在把画的跑道圆往里面移到一个合适的距离，再去画一条线通过这条线控制这块地方的圆滑程度，然后再做一个双轨。

14、还是在Z轴做一个分模，然后再去倒一个分模角。

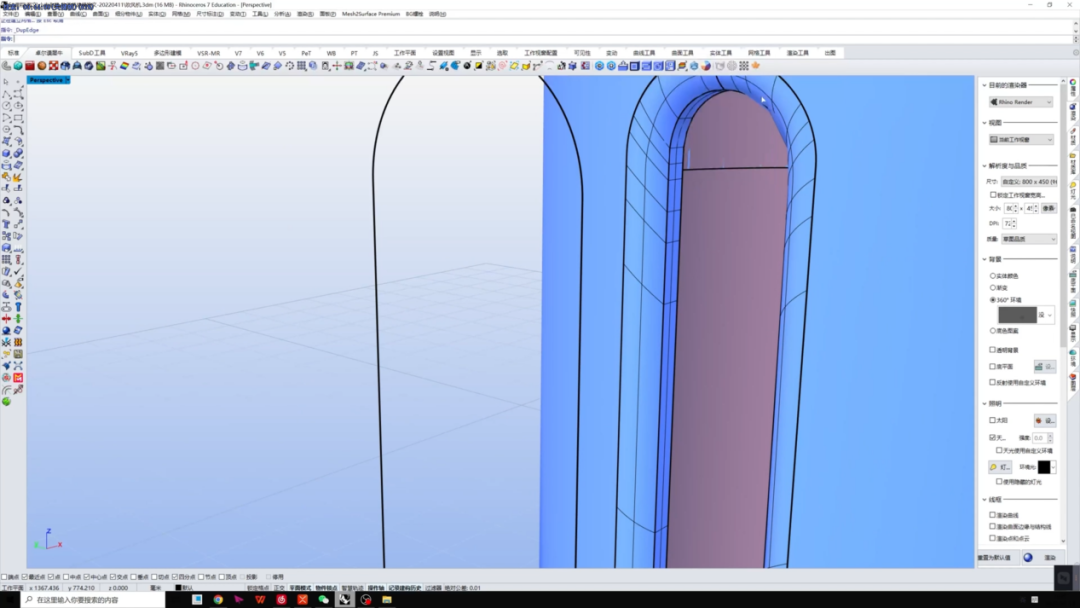

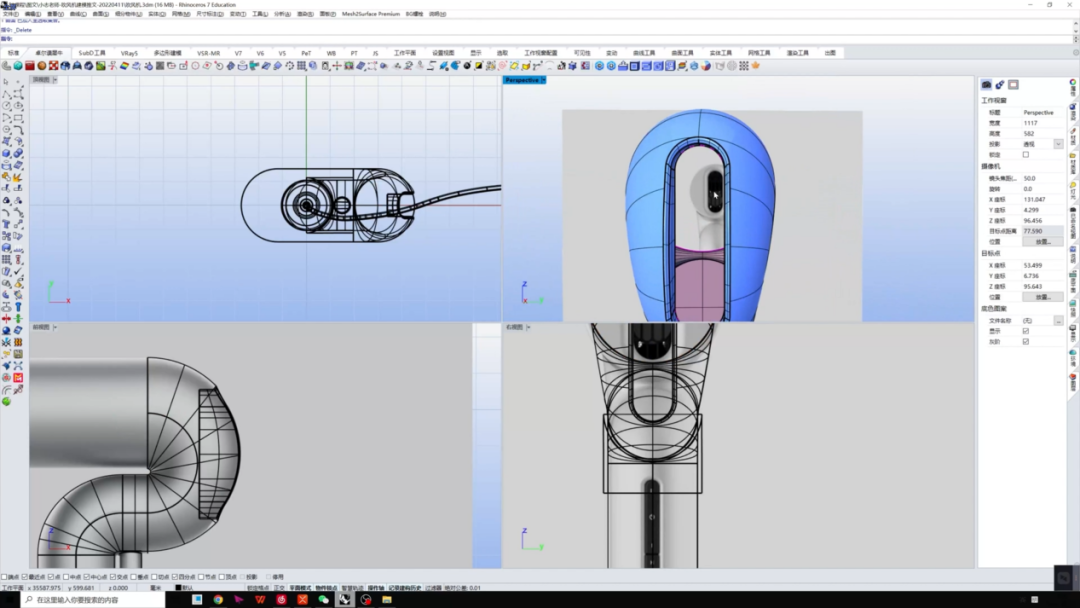

15、剩下来的部分在做分模之前我们要把它的按钮先做出来，依然是做一个跑道圆去分割这块圆柱，把分割的跑道圆往里面移一点然后拉伸出一个面，再做一个混接或者双轨。

16、先把第15步中的面封闭起来然后复制一份，做一个拉伸把按钮的体给做出来。

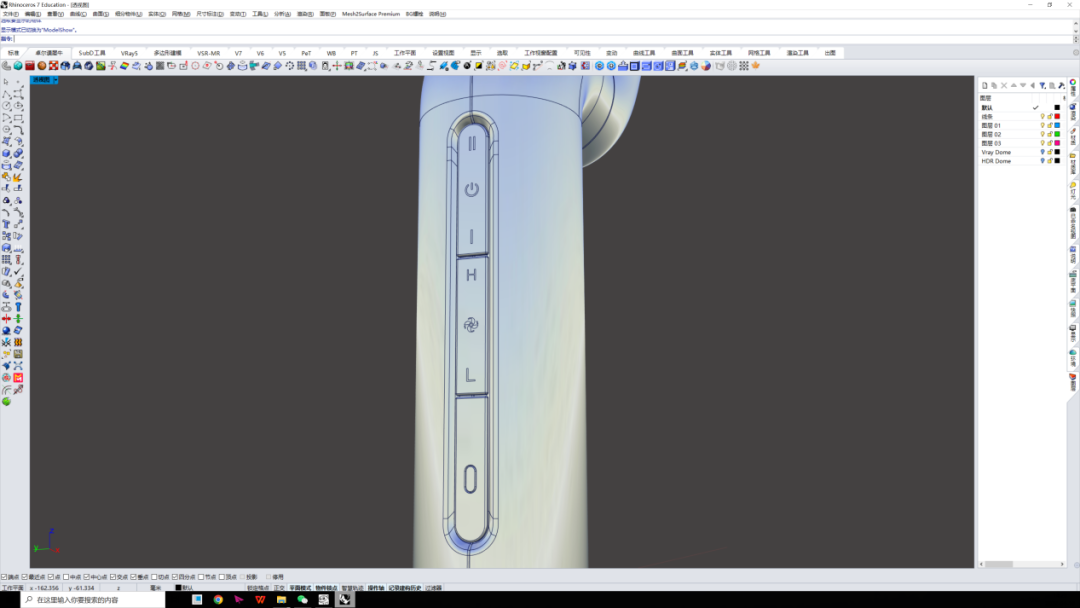

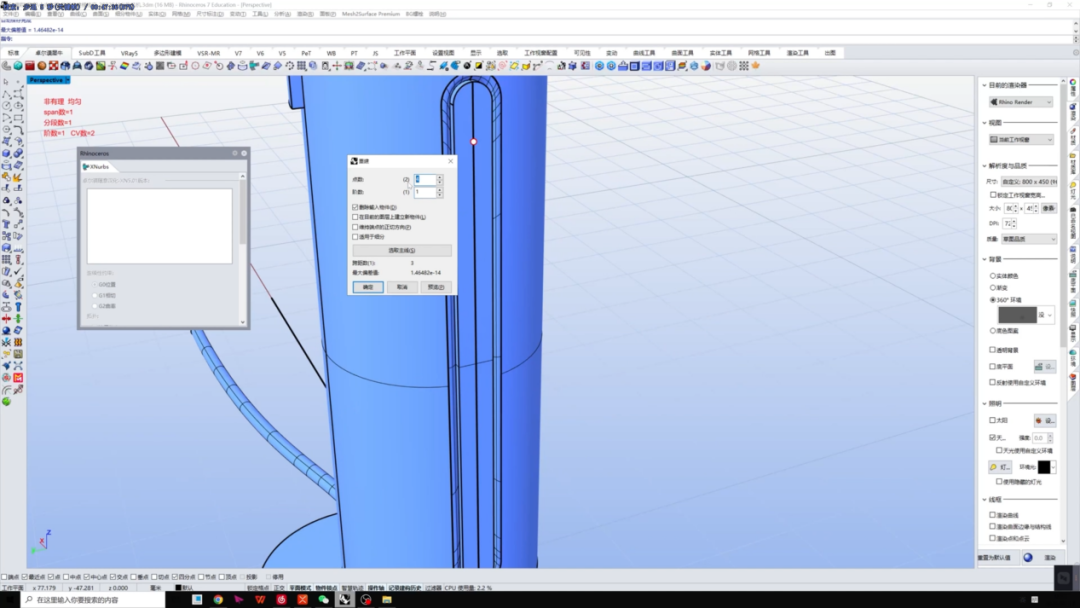

17、我们这里要把按钮做成3等分，我们抽离结构性，然后重建1阶4点。我们在在这条线的点地方重新画一个Y轴的线，然后二侧拉伸做布尔运算差集把按钮成3等份。

18、然后我们把按钮上面的图标做到上面，在倒个小角。

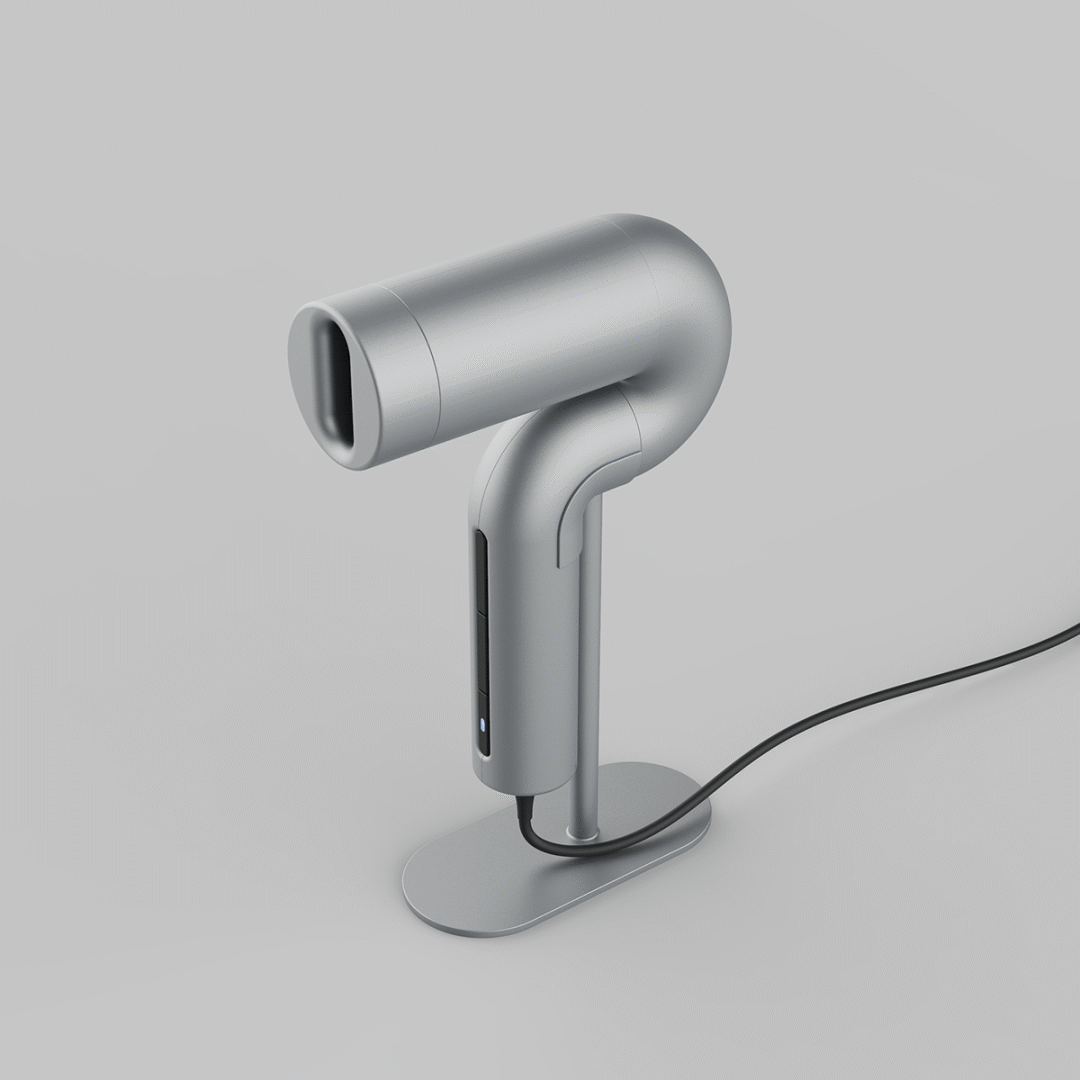

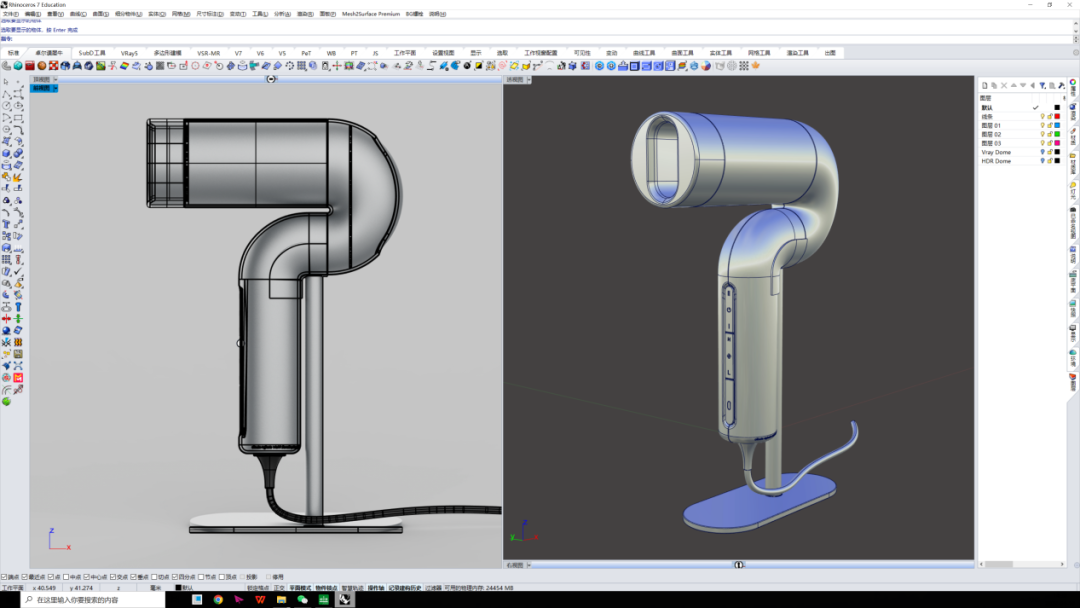

19、整体效果。
