目的

柜子、台面都制作完成了，剩下不用说也知道要做挡水条了。毕竟，做动态组件想偷的懒就是如何快速的完成一个橱柜设计。

一、结构分析

重要提示：这是一个看来简单，结果多次翻车，最后发现比柜子还要复杂的东西！！！

一开始认为挡水条就是一个厚20mm，高45mm左右的长条。但画出来之后发现根本不是那么回事儿，第一眼看上去就不象回事儿。去比对了一下家里橱柜上的实物后发现，这东西还真不简单。

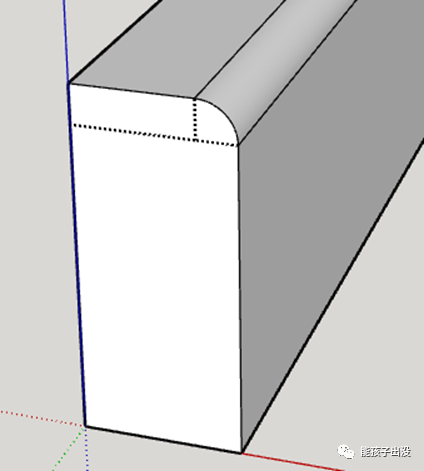

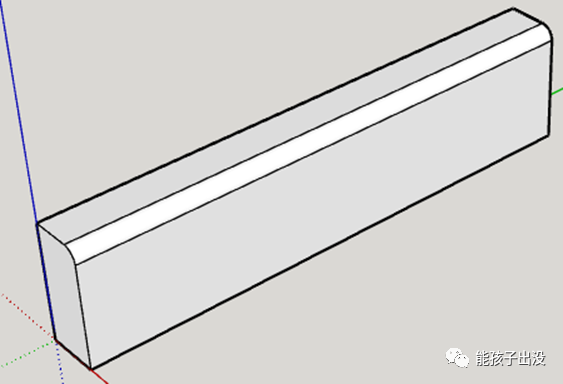

首先，这是一个一边有圆弧形的长条，如下图所示。

这就决定了组件是有使用方向的，同时圆弧是有大小的，这个部分需要实现动态设置，好象难度有所提升了，毕竟会出现厚度、高度变化，但是圆弧大小不变化的情况，也可能会出现厚度、高度不变，但是圆弧加大的情况。

最开始设想是将挡水条纵剖面分成三个部分：两个矩形加一个1/4圆弧扇形。

子曾经曰过：解决了一个问题就会出现另外一个问题。果然，解决了厚度、高度、弧度变化后，第二个问题来了，挡水条并不都是平头的，可能会有内接、外接两种形态。

也就是说，一个挡水条，每一端有三种形态：平头、内接45°、外接45°。

对于平头形态下，上述划分不是啥问题，但是内接、外接两种，就只是考虑45°角接一种角度，这划分就不能满足动态了。

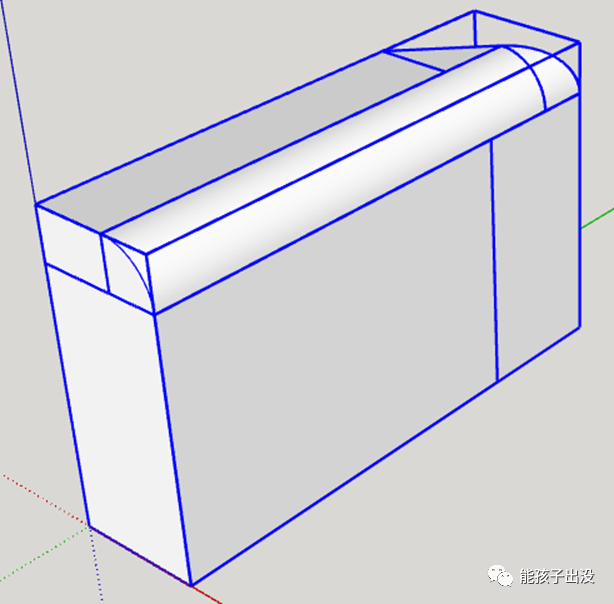

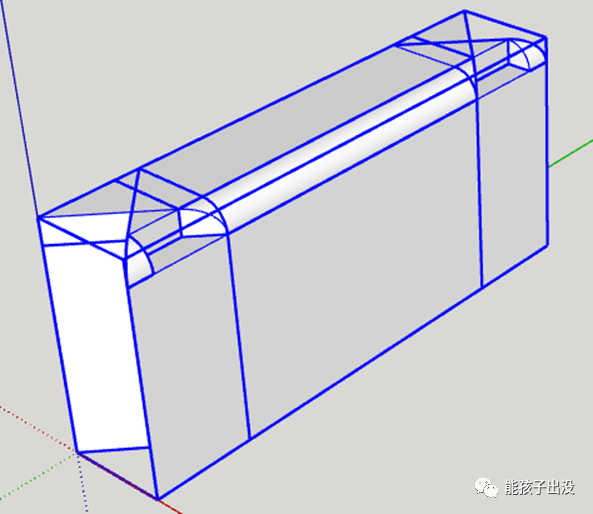

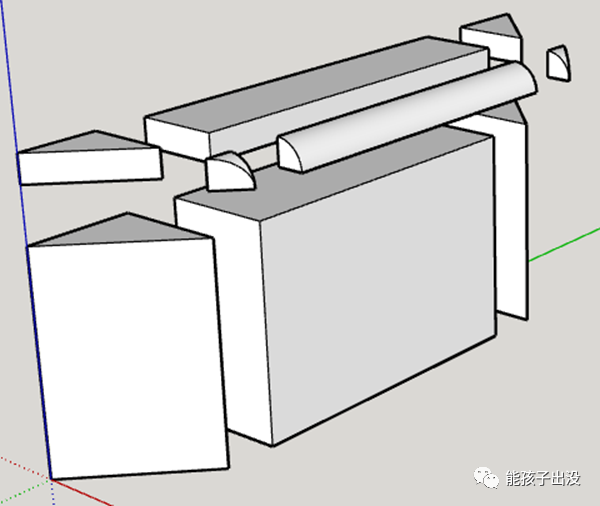

于是，经过各种尝试后，隆重推出如下模块组合形式：

这是两端全部内接45°角情况，再考虑到两端外接45°角，还需要再补充6个模块。所以共计是15个模块。

说明：之所以没有考虑将两端的45°斜角，采取旋转、偏移的方式进行公用，以减少模块数目，是因为经过测试后发现，经多次旋转回位后的尺寸会有偏差，猜想可能是因为计算过程中的四舍五入造成的。所以就每种模式下单独设计模块，只是在不需要的时候将模块隐藏。

二、制作过程

2.1 绘制模块

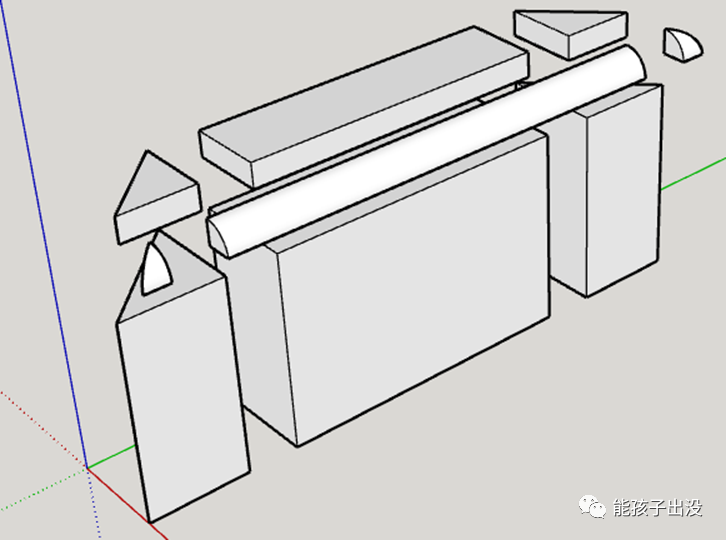

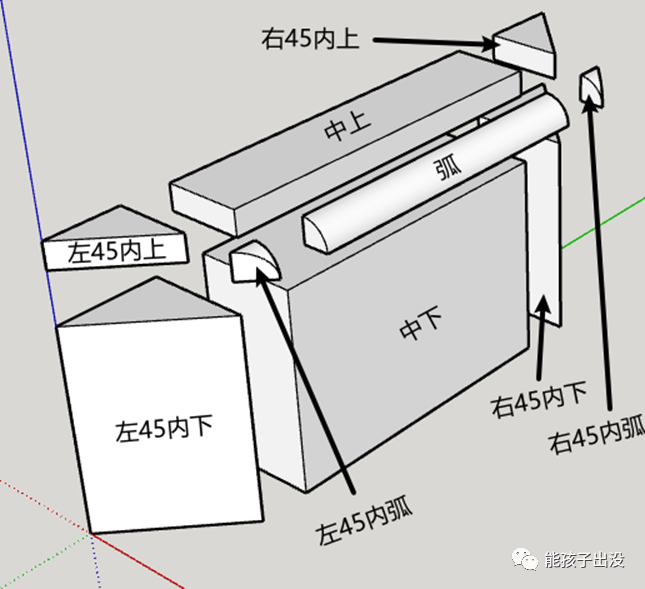

按下面两端内接45°角分解图，分别绘制出各个模块，并按图中命名分别建立群组：

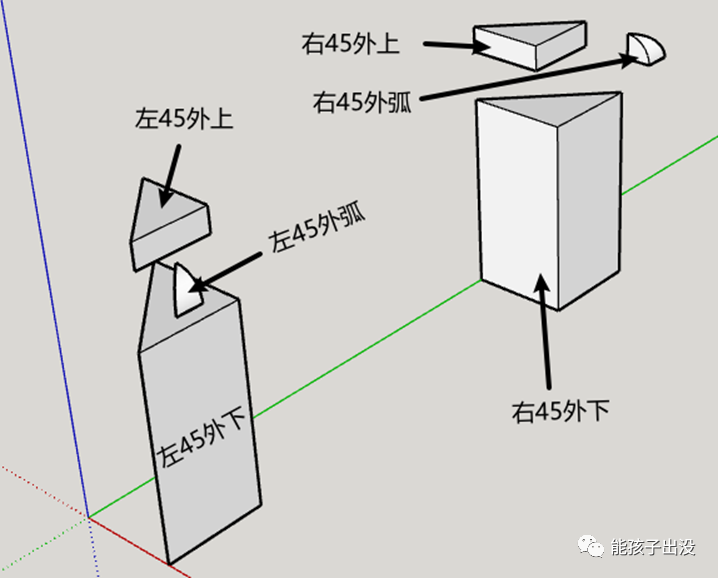

然后再补充画出外接45°角模块，并按图中名称建立群组：

各个模块的原点都以最靠近三轴原点的角部顶点为原点。如果绘制后发现位置不对，请使用坐标轴功能进行原点位置调整。

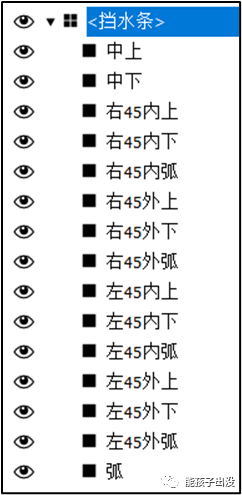

将上述所有模块组成群组，命名为“挡水条”。

以“挡水条”群组创建组件。

2.2 添加属性

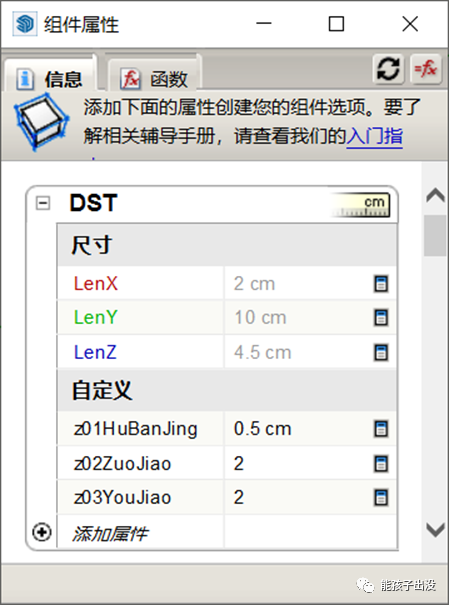

为挡水条动态组件添加如下属性：

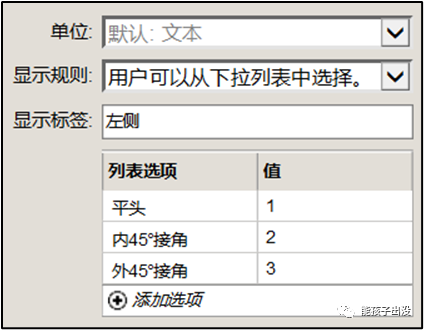

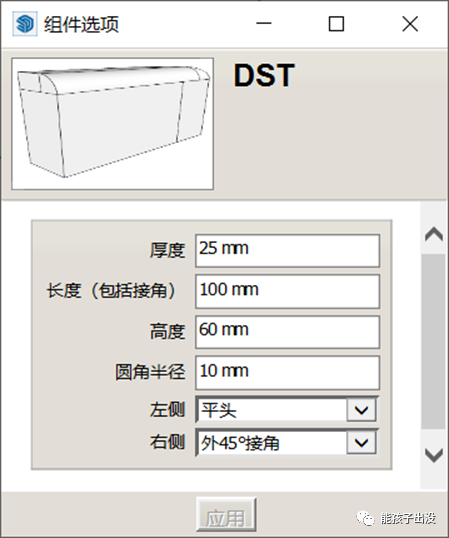

并参照下图，设置属性：

说明：本示例中将组件改名为“DST”，没有使用缺省的“挡水条”，主要目的是为了在后续函数引用参数时，可以不使用括号，减少输入。如果引用参数中有中文，则必须用括号括起来，否则会报错。

2.3 编写函数

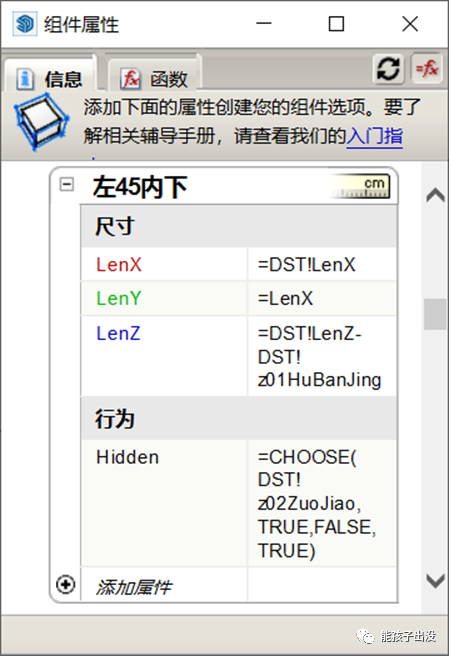

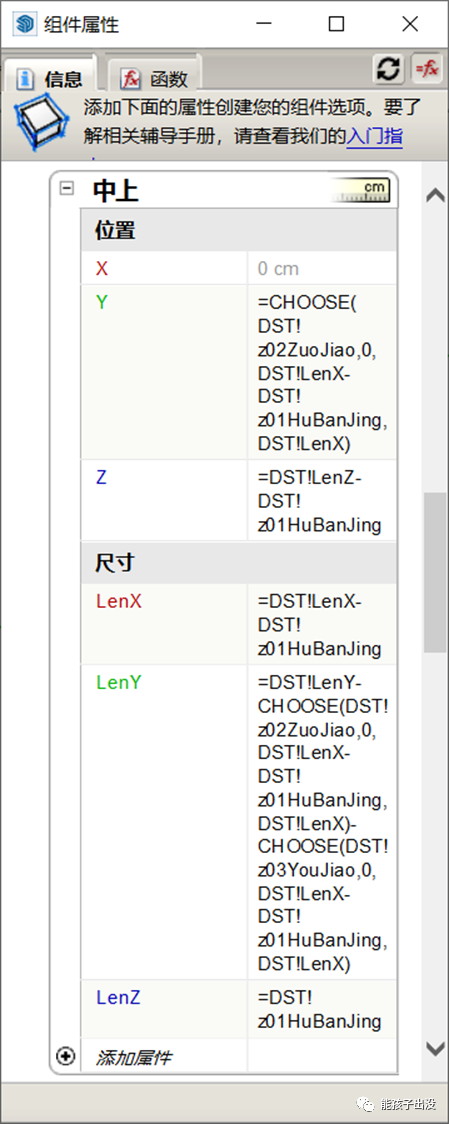

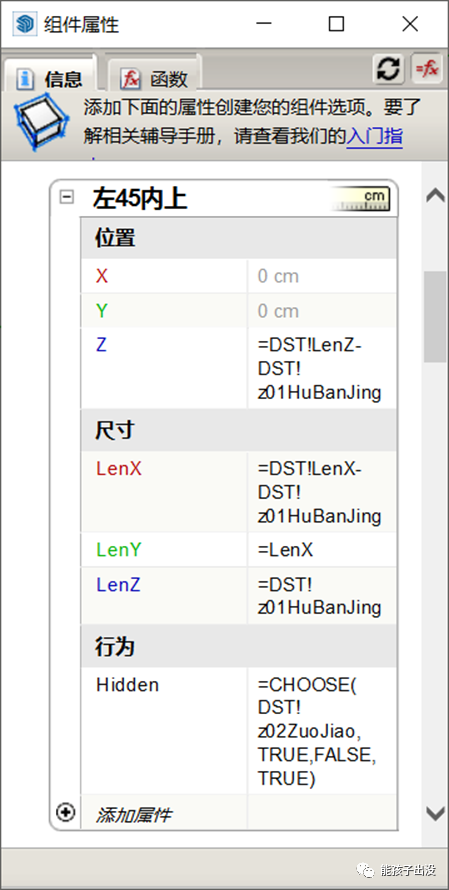

为模块添加属性，并按如图编写函数：

函数解释：

①针对各模块，设置其出现位置及相应长度。

②使用行为函数Hidden，对该模块在当前选项下是否显示进行设置。例如上述语句“=CHOOSE(DST!z02ZuoJiao,TRUE,FALSE,TRUE)”表示对于左侧形态选择为“内45°接角”时，则显示该模块。

③Hidden函数当返回值为FALSE时，则显示当前模块，为TRUE则隐藏当前模块。

④CHOOSE函数以第一个参数的返回值作为索引值，从第二个参数开始，按索引顺序进行引用。上述语句中，DST!z02ZuoJiao共计有三个选项，分别为“平头、内45°接角、外45°接角”，对应返回值则分别为“1、2、3”。当选中“内45°接角”时，返回值为2。CHOOSE函数则按该参数返回值，选择参数FALSE作为函数返回值，即FALSE。

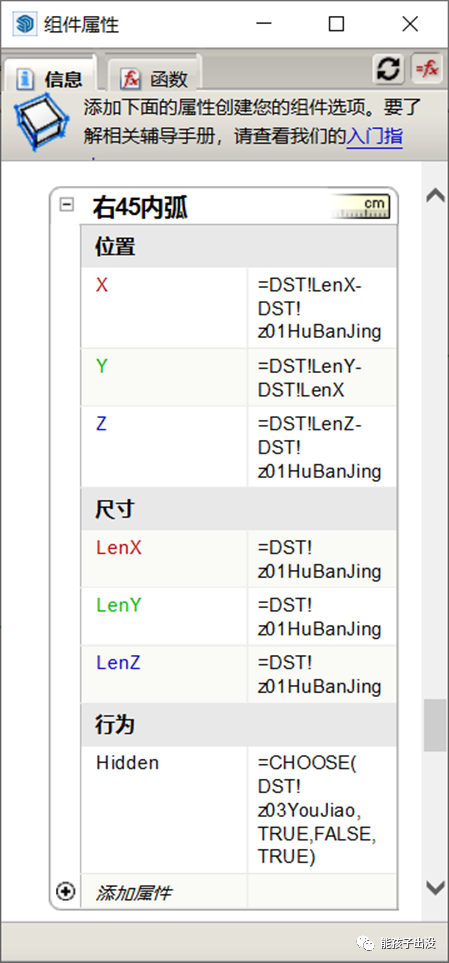

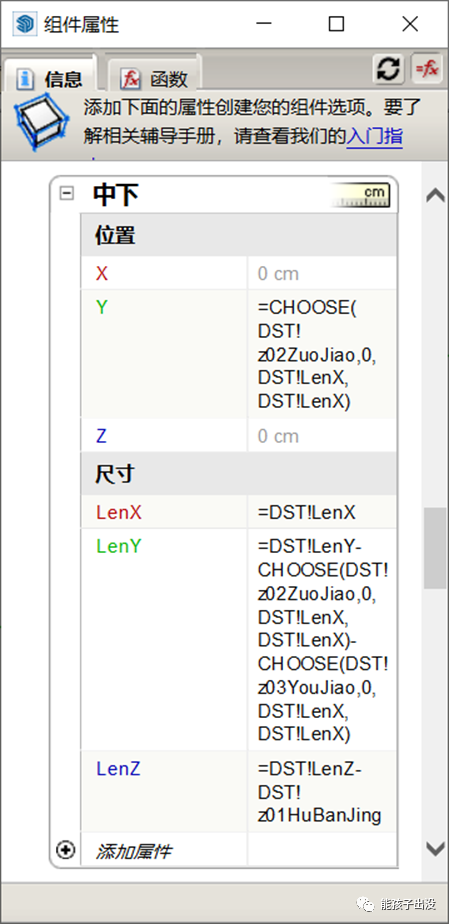

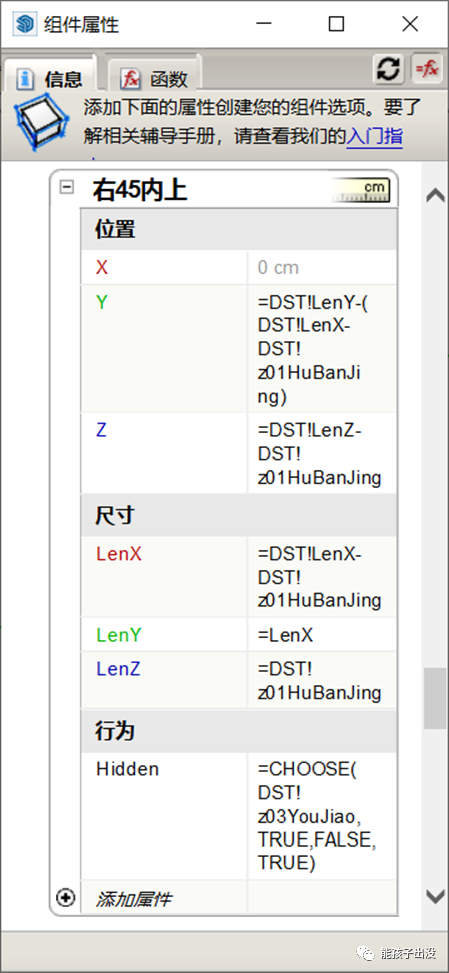

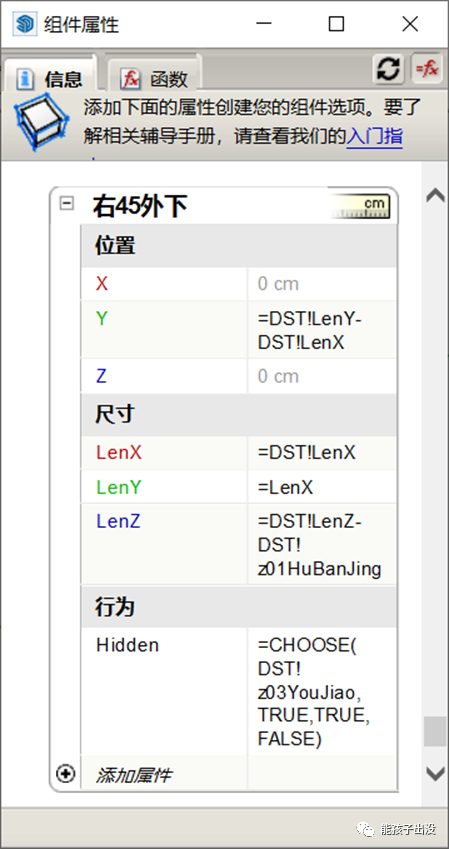

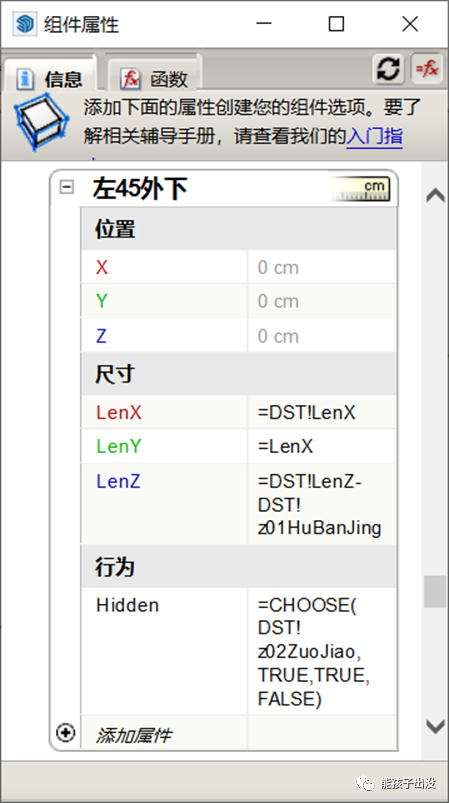

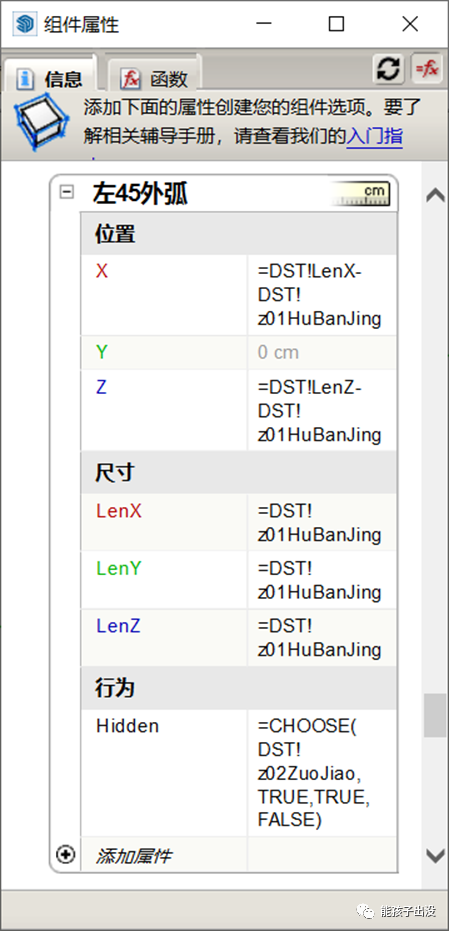

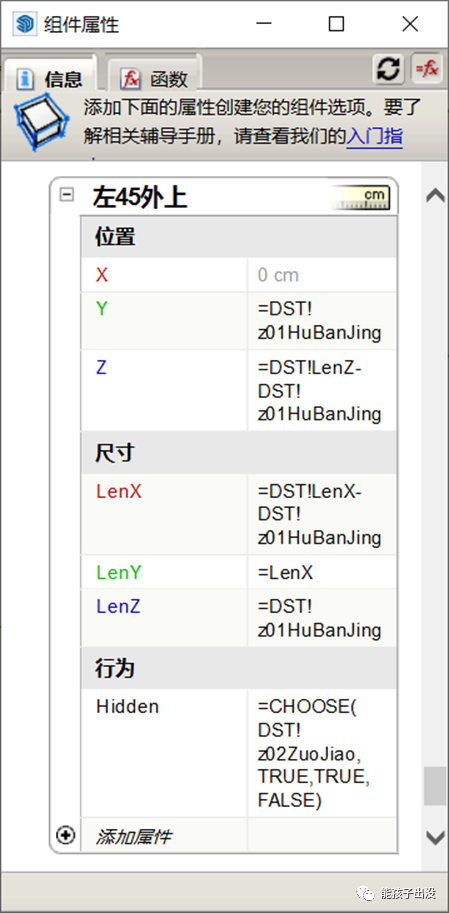

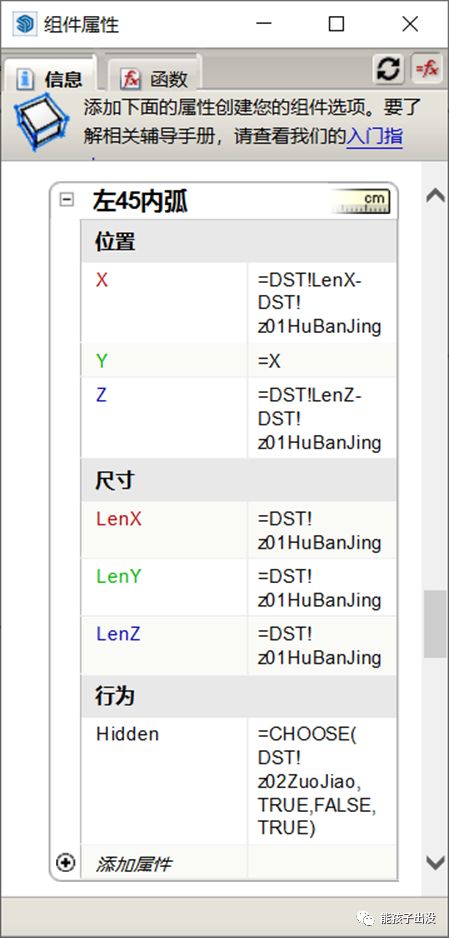

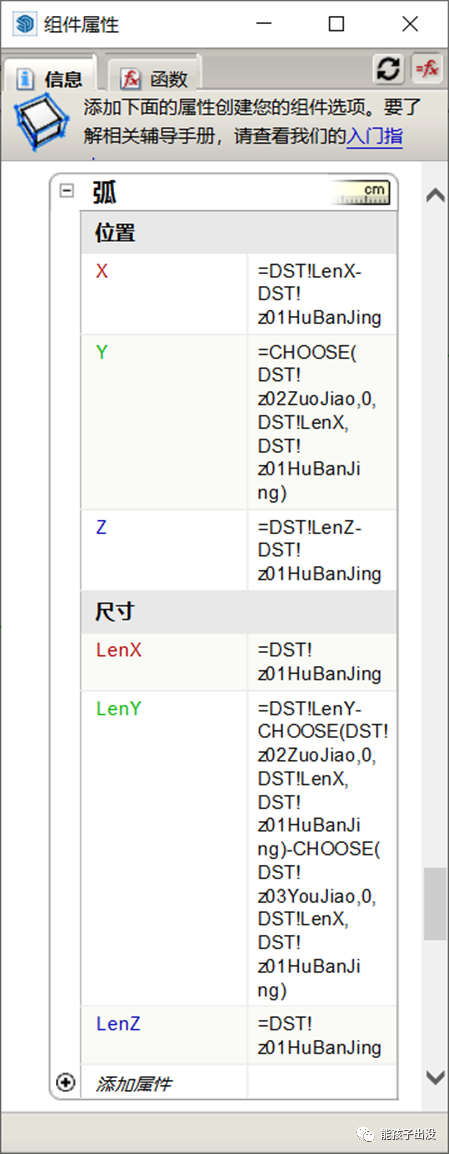

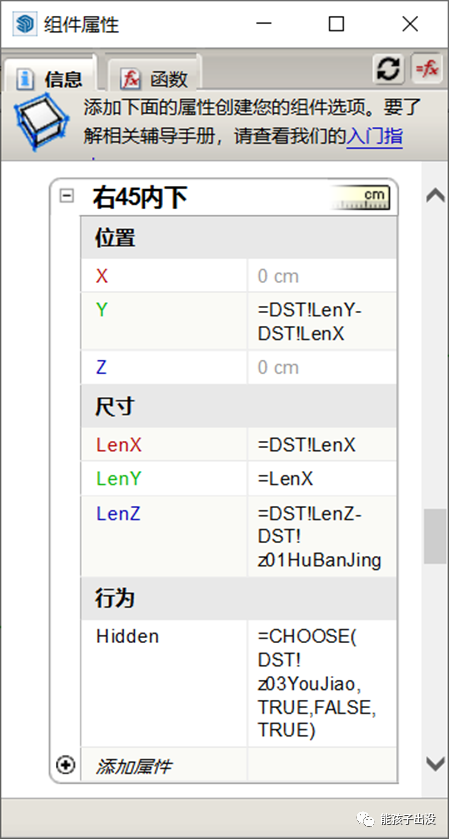

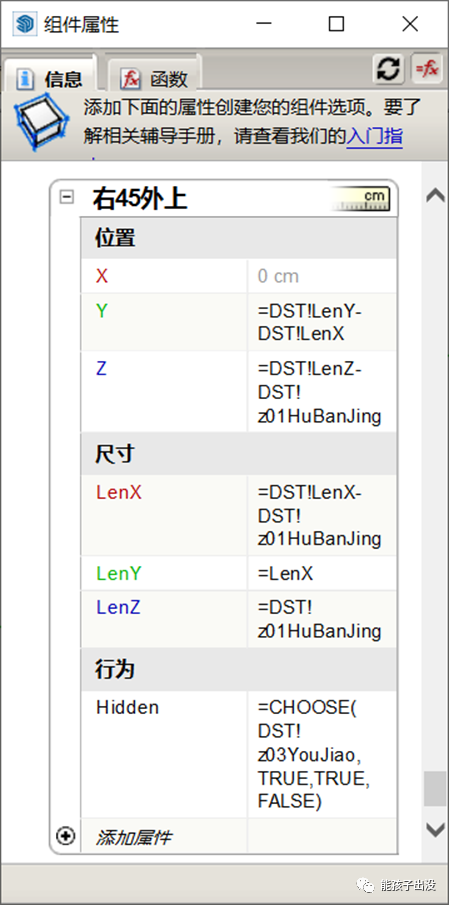

其它模块函数见各自图中设置：

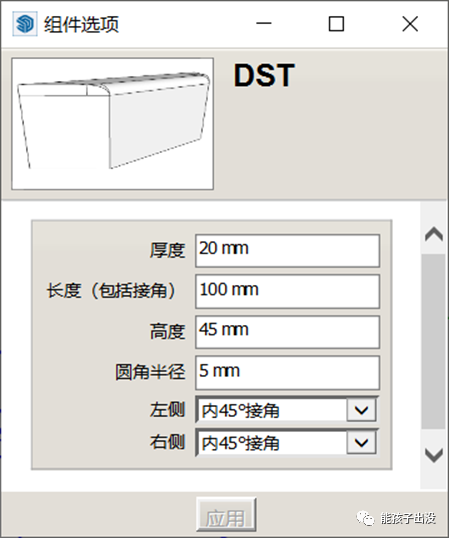

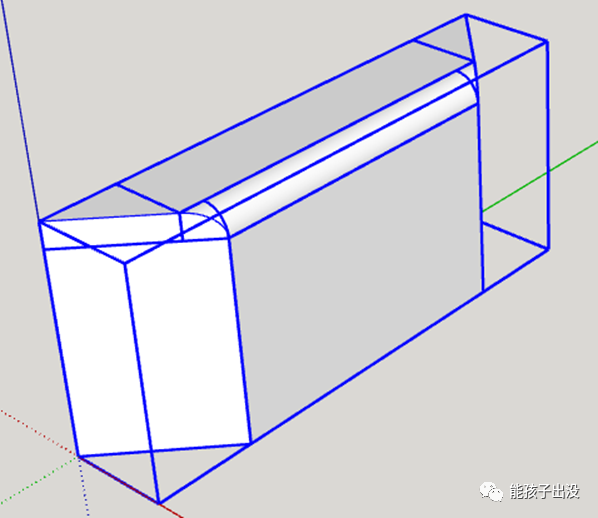

三、效果展示
