目的

制作一个可以使用参数调整柜体大小、门板数量的柜体。

一、结构分析

1.1 柜体主要组成模块

柜体主要由“侧板、底板、背板、顶板、门板”五种模块组成，其中侧板又分为左侧板、右侧板，门板根据设计要求有不同数量。

除此之外，还会有上横梁、搁板、立板等模块，本次制作中暂时不考虑。实际使用中可在创建柜体之后，再逐步添加。

1.2 柜体模块位置关系

柜体中各模块位置关系如下：

①门板浮出；

②左右侧板夹底板、背板、顶板；

③底板托背板，顶板贴背板。

二、制图过程

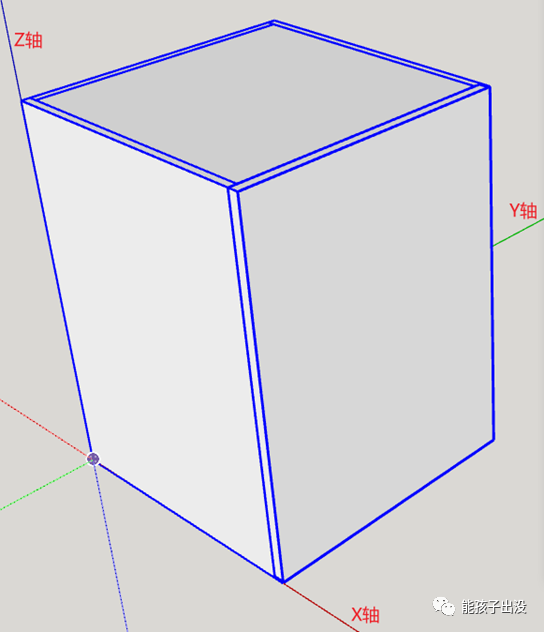

2.1 确定柜体制作原点

为方便制作及使用，规定以面向柜体时后侧左下角为坐标原点（0，0，0）。主要是考虑柜体存在有无门板及门板厚度变化等影响因素，减少柜门的影响，便于后期操作。

2.2 创建柜体组成模块

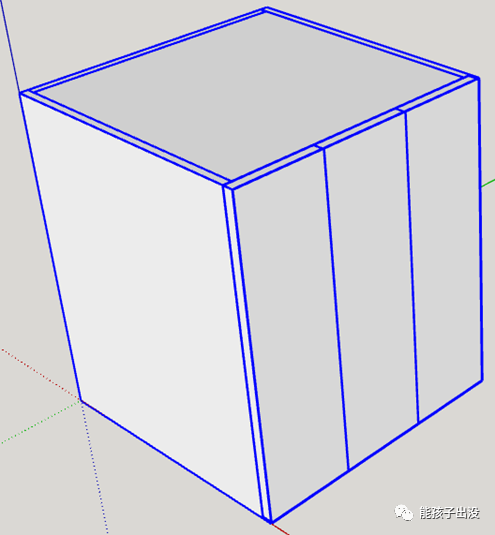

按照柜体各组成模块位置关系，分别画出各组成模块群组，并对各模块命名以方便后续使用。

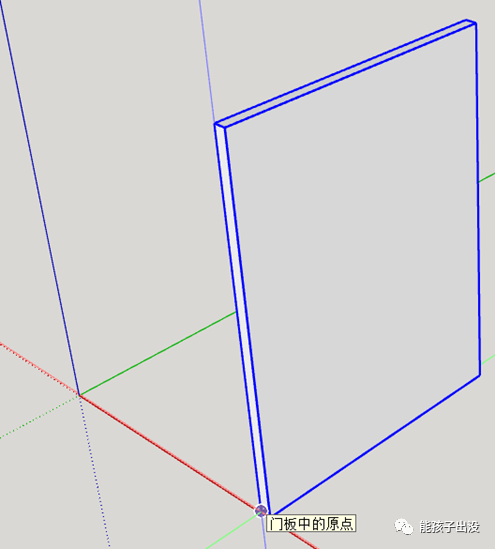

注意：各模块统一以靠近原点的顶点作为模块原点进行绘制，可以降低在后期动态组件函数编写时的困难。

绘制时位置不需要特别准确，只需要放到相对位置，以供动态组件函数编写参考。

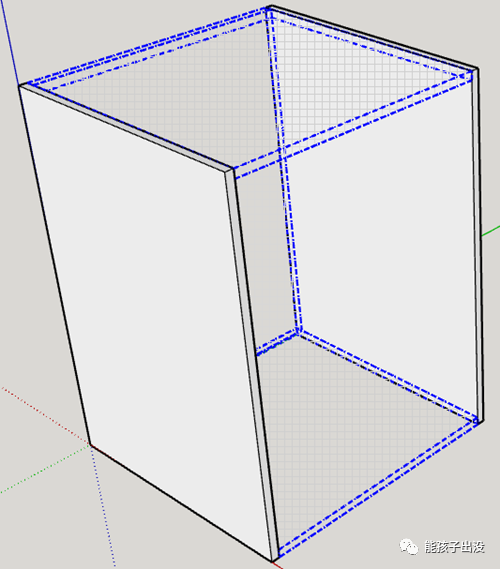

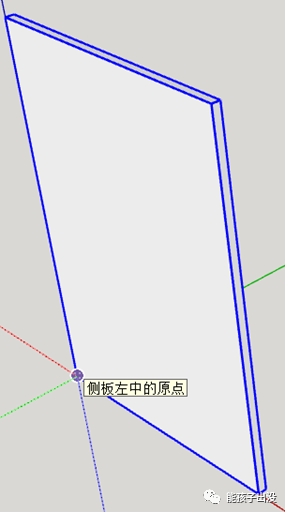

侧板左

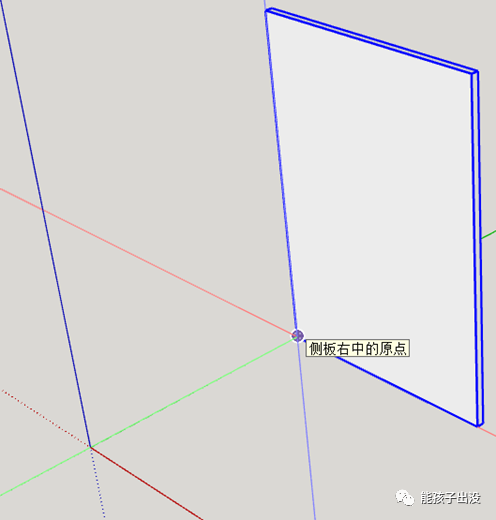

侧板右

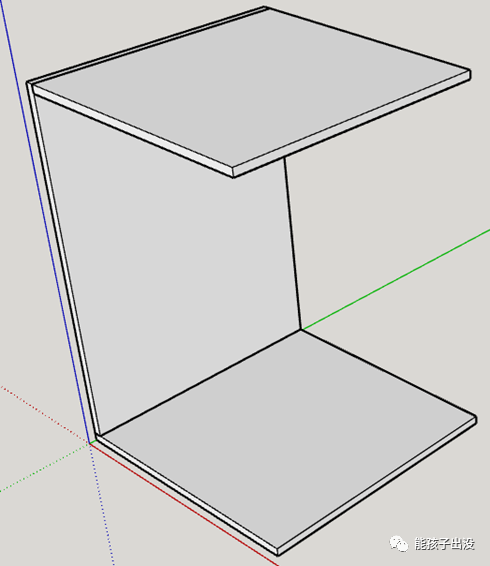

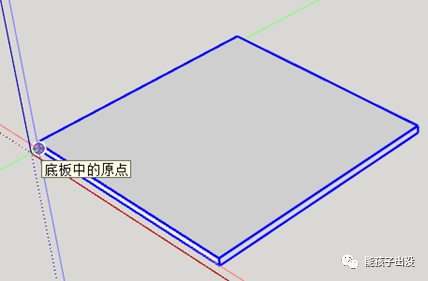

底板

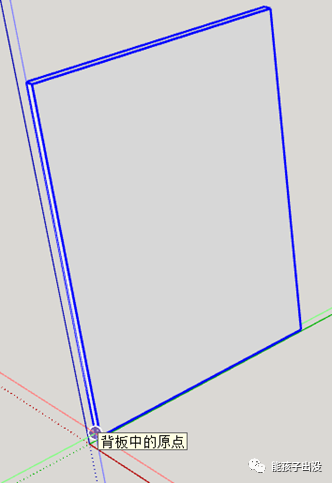

背板

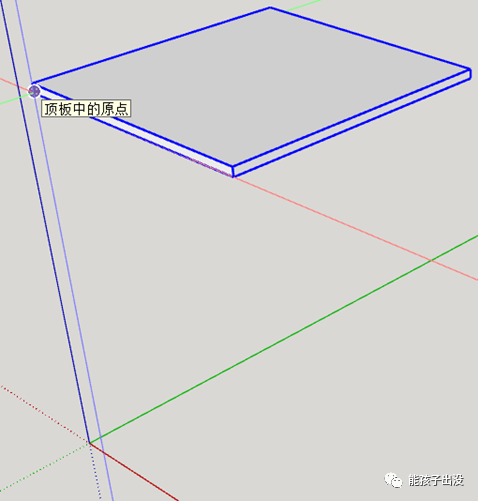

顶板

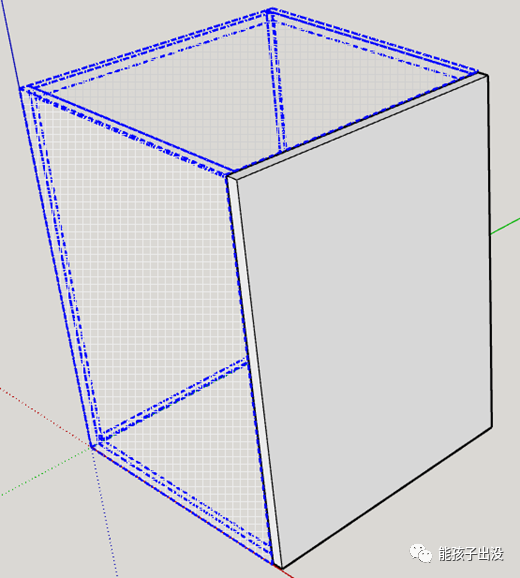

门板

2.3 组合创建动态组件

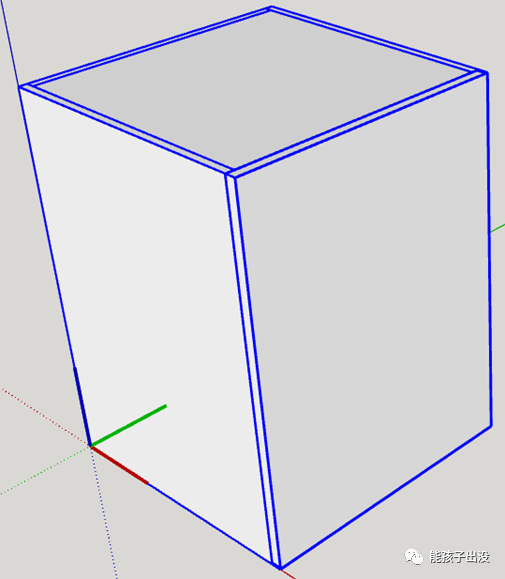

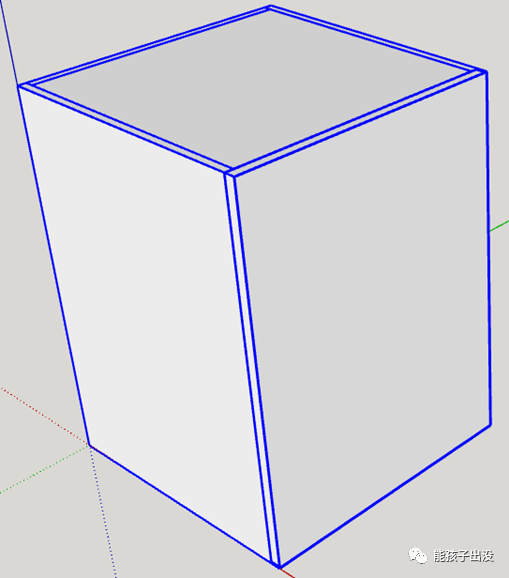

将上述模块建立群组，命名为“多门柜”

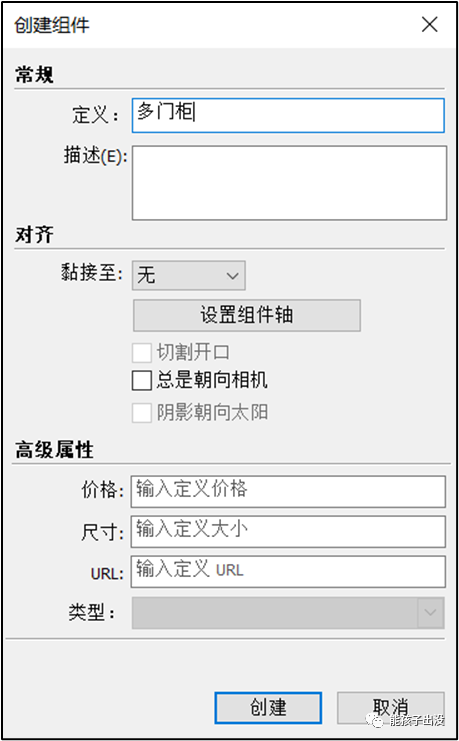

以多门柜群组创建组件

2.4 动态组件添加属性

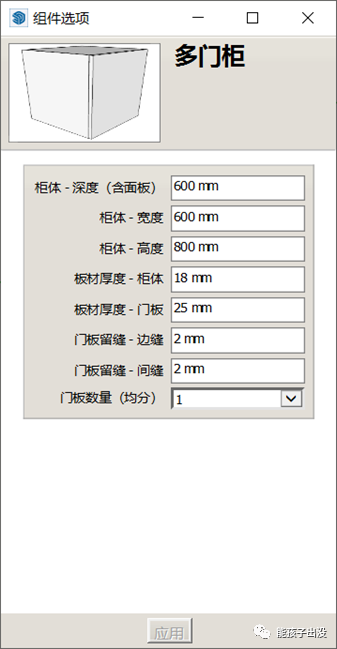

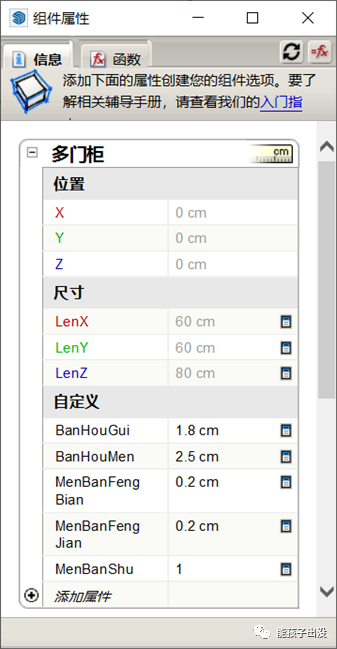

为多门柜动态组件添加属性如下图

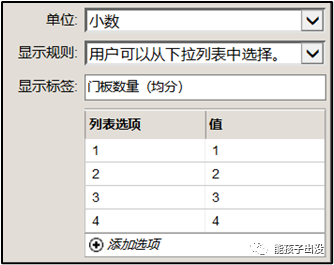

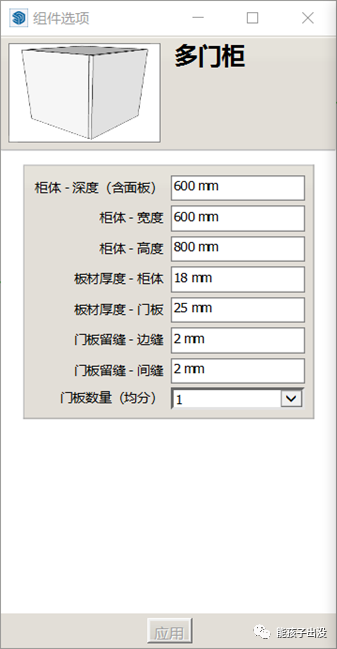

参照下图设置各属性

2.5 编写动态组件函数

对于多门柜动态组件中门板之外的模块，只需要为各模块分别设置模块的原点位置及各个方向上的尺寸，即可实现动态组件效果。以下以底板为例，其它请自行参考。

2.5.1 底顶背侧模块属性设置函数

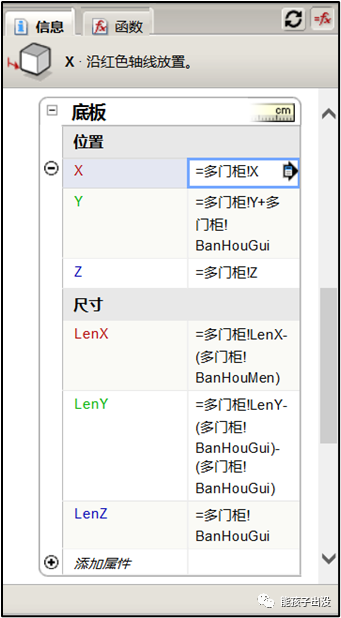

为底板添加全部位置属性和尺寸属性，并按图中进行函数设置。

函数解释：

①底板的原点X位置与多门柜原点位置重合，公式为“=多门柜!X”；

②底板的原点Y位置相对于多门柜原点位置，偏移了一个侧板厚，公式为“=多门柜!Y+多门柜!BanHouGui”；

③底板的原点Z位置与多门柜原点位置重合，公式为“=多门柜!Z”；

④底板X轴长度需要在多门柜X轴长度上减去门板的厚度，公式为“=多门柜!LenX-(多门柜!BanHouMen)”；

⑤底板Y轴长度需要在多门柜Y轴长度上减去左侧板和右侧板的厚度，公式为“=多门柜!LenY-(多门柜!BanHouGui)-(多门柜!BanHouGui)”；

⑥底板Z轴长度即板的厚度，公式为“=多门柜!BanHouGui”。

说明：参与运算的自定义属性，开始的时候一直报错，在都用括号括起来使用后，就不报错了。至于为什么会出错，搞不清楚。

参照底板的原点及各轴长度定义，依次编写函数。

2.5.2 门板根据数量调整宽度函数

为门板额外添加行为属性“Copies”，设置该属性函数为“=多门柜!MenBanShu-1”

函数解释：

这个函数的意思是门板按门板数量的设置进行复制，因为最初就有一个门板了，所以复制份数比门板数量要减1。

搞定了门板复制数量后，再确定每份复制的位置就可以了。

因为门板复制是在Y轴上进行，所以只需要调整Y轴的函数为“=多门柜!Y+(多门柜!MenBanFengBian)+copy*((多门柜!LenY-(多门柜!MenBanFengBian)-(多门柜!MenBanFengBian)-(多门柜!MenBanFengJian)*((多门柜!MenBanShu)-1))/(多门柜!MenBanShu)+(多门柜!MenBanFengJian))”

函数解释：

①多门柜!Y+(多门柜!MenBanFengBian)：表示由多门柜Y轴起点计算，首先偏移一个门板边缝的距离；

②copy()函数中那一长段表示每份复制品需要偏移的距离为门板宽度+门板间缝，其中“(多门柜!LenY-(多门柜!MenBanFengBian)-(多门柜!MenBanFengBian)-(多门柜!MenBanFengJian)*((多门柜!MenBanShu)-1))/(多门柜!MenBanShu)”这一段是计算不同门板数量下，每扇门板的宽度。

三、效果展示
