BIM5D在三维空间模型的基础上，加上成本、进度的维度，集合成了具有3D+1D+1D=5D概念的建筑信息模型，从相关等式可以表示为5D=3D实体+时间（Time）+成本（Cost），从原理上来看，3D模型与另外两个维度有较好的拟合性。因此，构建5D模型需要依托3D模型的相关框架体系，在不改变3D模型的基础上，以增加构件属性的方式，结合施工组织设计在构件中增加时间和成本的信息，实现与施工模型的关联，即可构建相关BIM5D模型，如图1关系图所示。

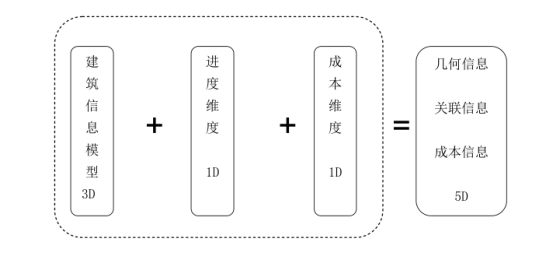

图1 BIM5D模型的概念

BIM5D工程项目管理控制系统是在BIM3D模型（构件几何信息）的基础上，融入造价（成本信息）、进度（工期信息）两个维度的因素，形成以BIM5D为主要核心的信息管理体系，根据设计方式的不同，BIM5D模型的形成方式有以下两种，如图2所示。

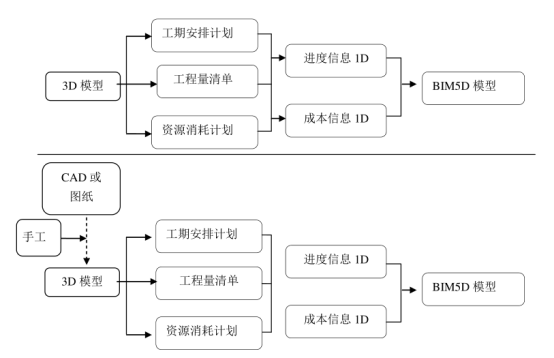

图2 BIM模型的构建方式

结合图示，采用第一种方式，直接由设计方出具三维模型，建筑、结构等专业设计师在模型中按照建模标准，依次对构件标示相关属性，如构件的截面尺寸、坐标信息、材料信息等，不同专业的设计师在BIM模型中集成不同的专业信息后，模型流转到施工阶段时，施工企业根据拟定的施工组织设计，在构件上添加成本维度和进度维度的信息，用于项目的投标与施工管理，特别是成本方面的管理工作。这种方式是在设计的源头上保证构件信息完整性和标准性，从而在避免了后期对模型加工时，产生人为的错误。

这种方式要求在从设计院开始到后续接入的参建单位都要使用统一的模型标准，确保信息录入、处理、输出的不会出现失真。

第二种模型的设计方式，是专业建模师利用二维图纸或电子CAD进行二次加工，行业俗称翻模，就是将二维图纸或电子CAD导入BIM建模软件，靠人工依次对每个构件添加空间坐标及截面信息，形成可视化的三维模型，然后在三维模型上添加进度和成本信息，这样的方式一般效率较低。最重要的是由于该方式是依据二维图纸进行二次加工的，大量的人工后期加工形成的三维模型，容易产生一些人为错误，导致三维模型的尺寸、构件位置与设计图纸不符等情况，在我国使用BIM技术的初期，这种方式作为一种过渡性技术，将在一定时期内存在。

结合当下政府部门和建筑行业对BIM发展的导向性政策进行分析可知，建设项目管理大力推进BIM技术进行全过程项目管理是一种趋势和必然。待BIM技术在建筑业全面普及时，建设项目将在源头实行BIM技术，即在设计阶段即产生了BIM的模型，模型的生产方式必将以第一种方式为主。
