借助犀牛开发帮助文档，在grasshopper里面自定义运算器，可以达到事半功倍的效果。很多逻辑如果借用grasshopper原生运算器，一则效率低下，二则需要许多原生运算器的组合才能达到。而通过自定义运算器，可以大大提高效率。前提是在较为熟悉其底层逻辑的情况下。

下面是一个简单的关于偏移曲面的示例，通过两种方式（一种是借助grasshopper里面的C#或者Python运算器，另一种是借助VS IDE），介绍如何在grasshopper里面自定义运算器或者开发插件。

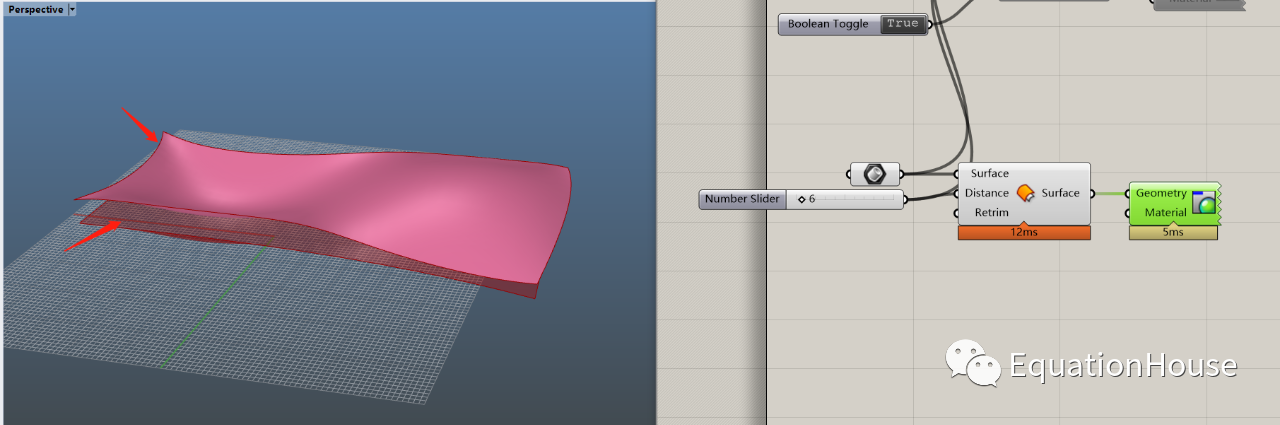

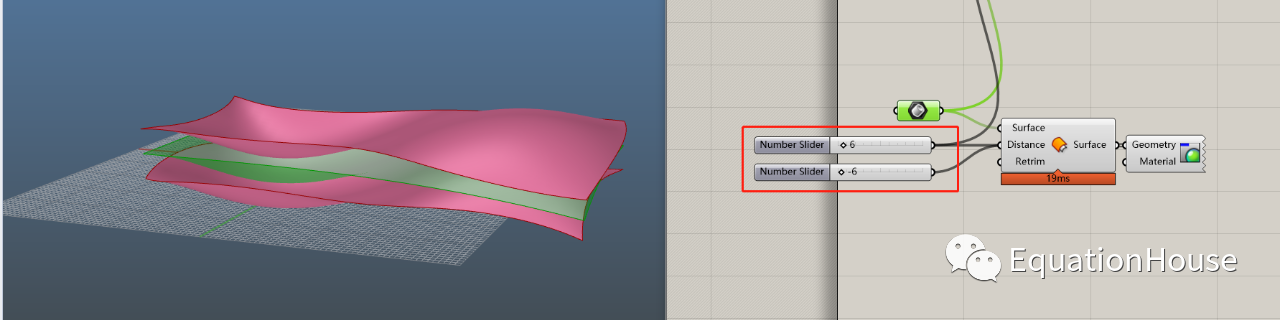

grasshopper里面有原生的偏移曲面运算器，其局限是功能比较基本，只能向一侧偏移曲面。

当然如果需要向两侧偏移也可以在输入端输入正负两个同样的数，但如果需要输出为封闭实体，如果不借助插件，则还需要提取偏移后两曲面的边进行放样组合等一连串操作，无疑效率会比较低下。

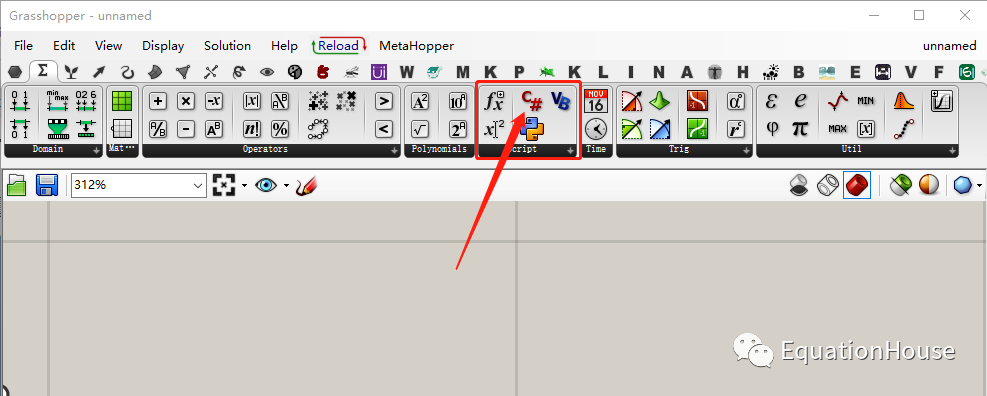

自定义运算器方式一：通过C#或者Python自定义。以下为grasshopper里面的代码编辑器。本文以C#为例。

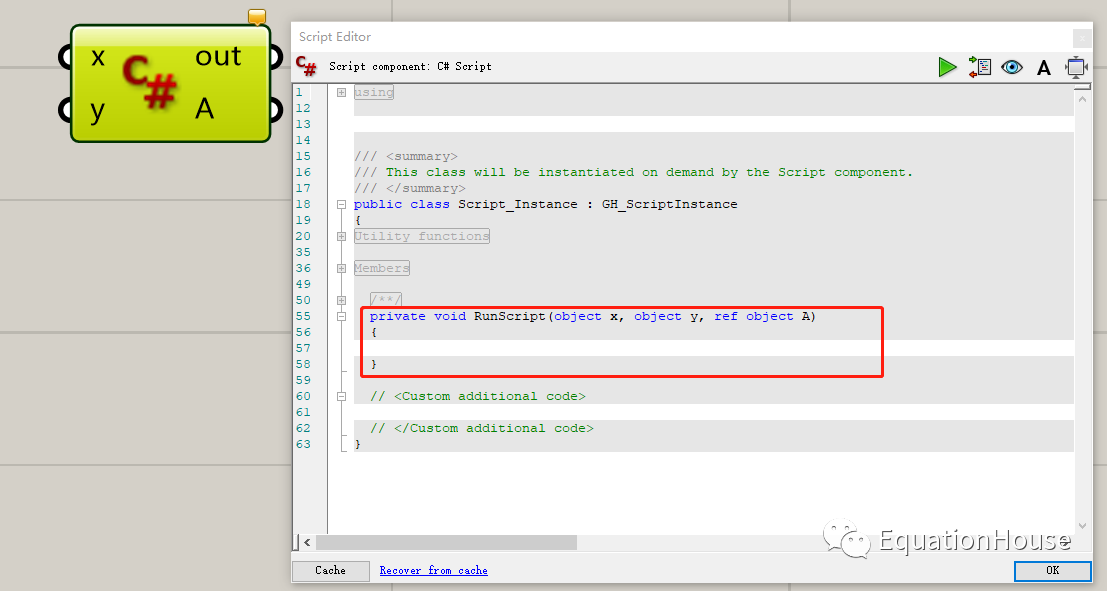

双击打开C#编辑界面，下图为C#主要代码区域。

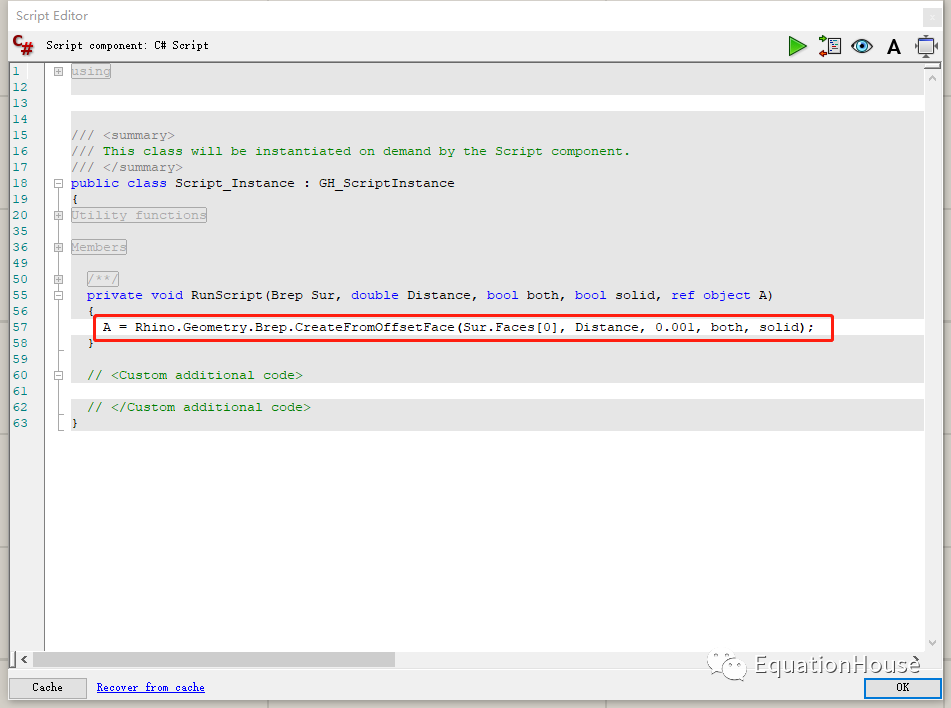

偏移曲面的代码如下:A = Brep.FromOffsetFace(Sur.Faces[0], Distance, 0.001, both, solid);

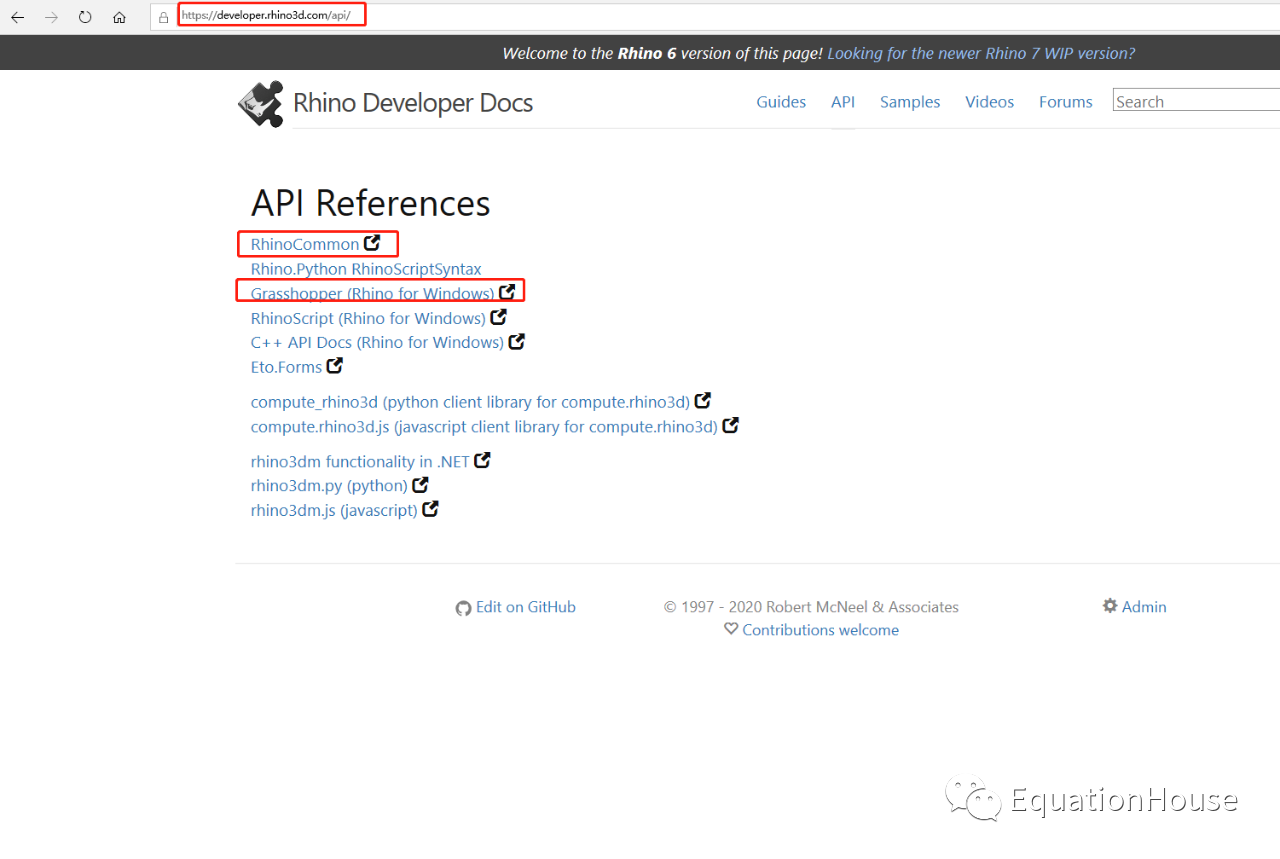

若不熟悉相关的代码，可以通过犀牛开发者帮助文档进行查阅相关代码。地址：https://developer.rhino3d.com/api/

里面有与各种编程语言相关的帮助文档可供查阅，这里主要查阅RhinoCommon 与Grasshopper (Rhino for Windows)

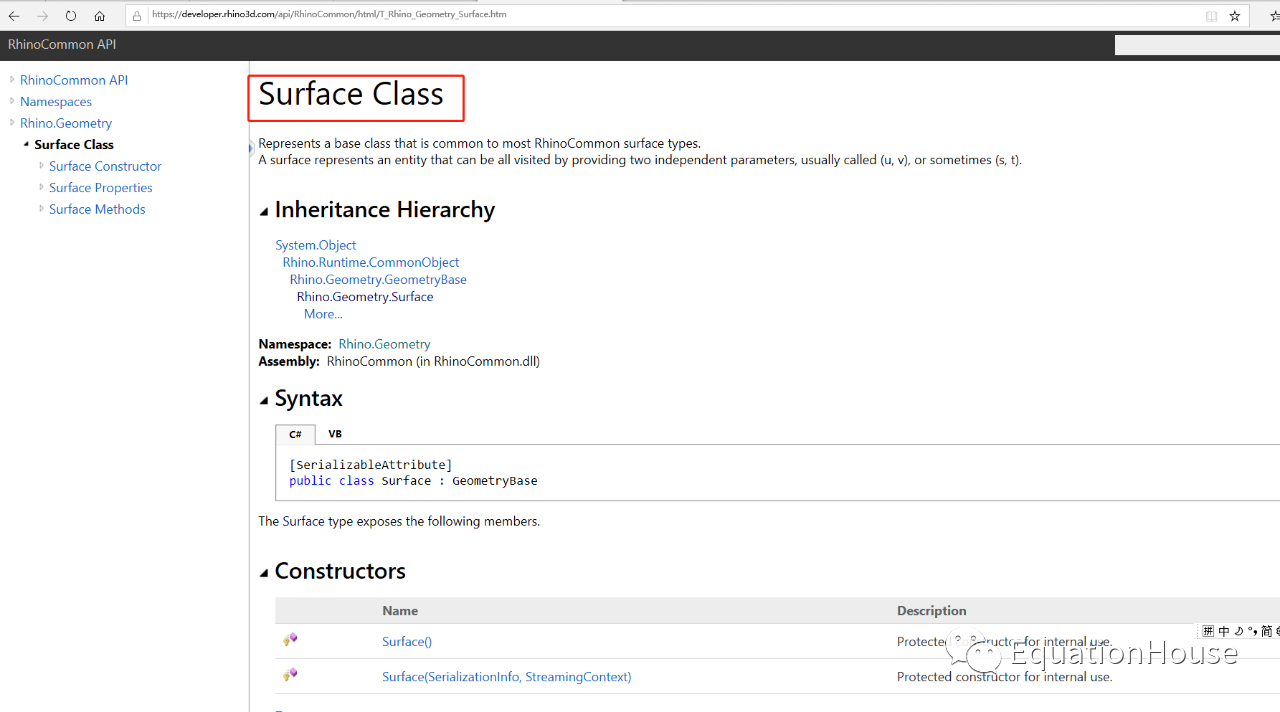

由于是对Surface进行操作，一般查阅Surface类，这里比较特殊，曲面偏移的方法并不能在Surface类里面找到。

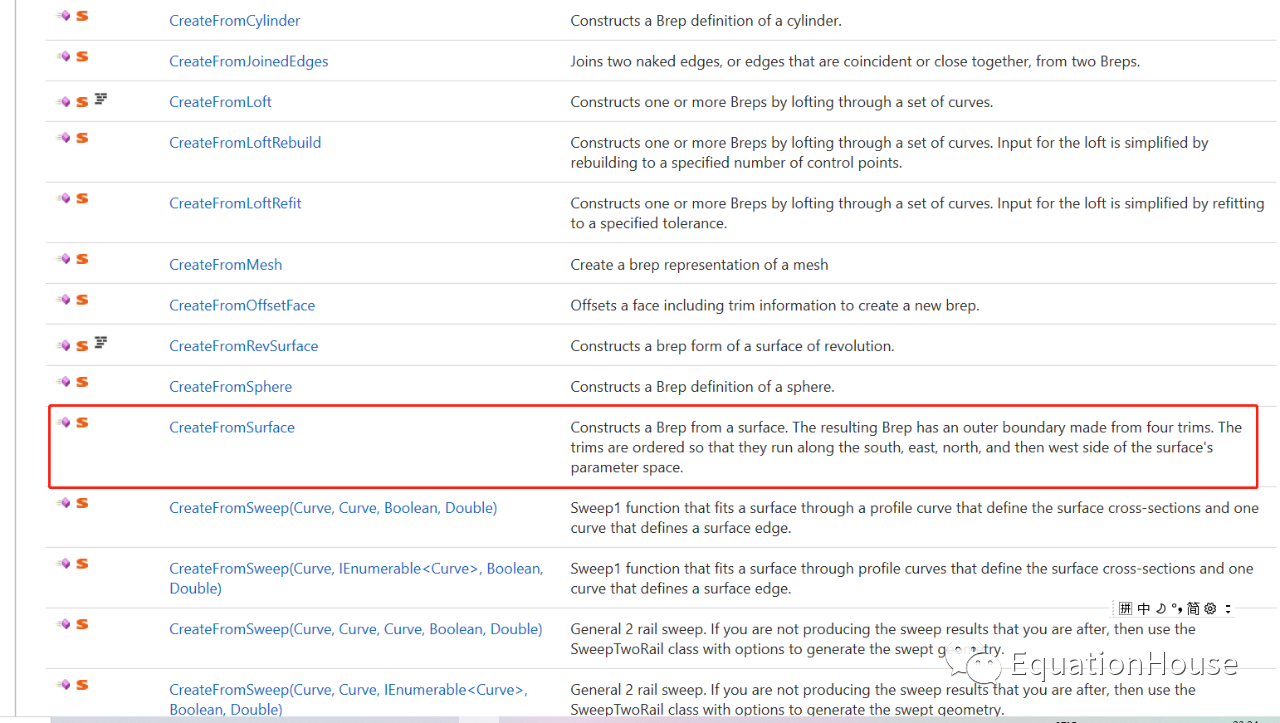

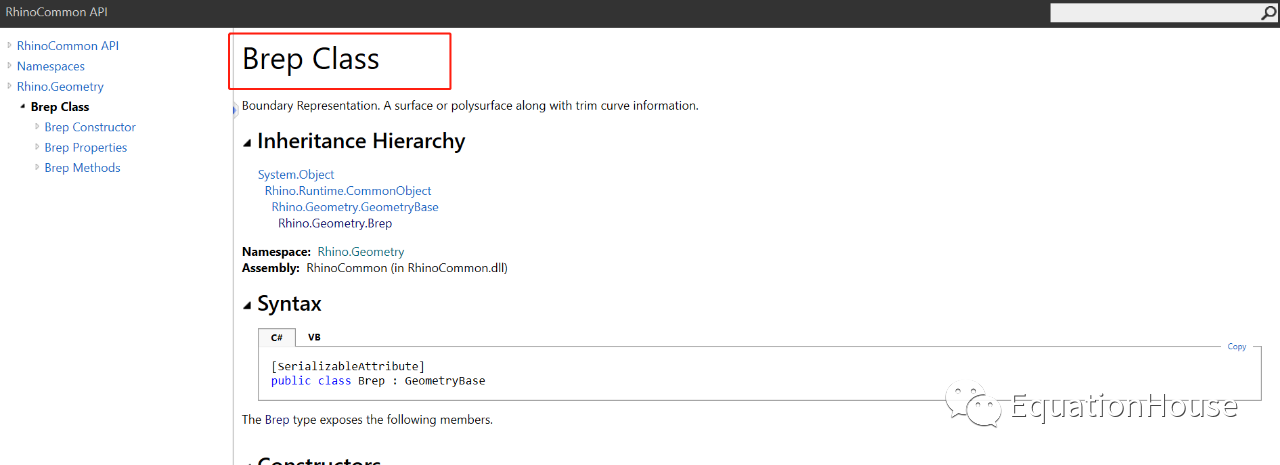

可以查阅与Surface类比较相近的Brep类，这里需要一些经验，在RhinoCommon里面，我们认为的属于对Surface进行操作的一些方法在Brep类里面。Brep类的FromSurface 正好可以对其进行操作。

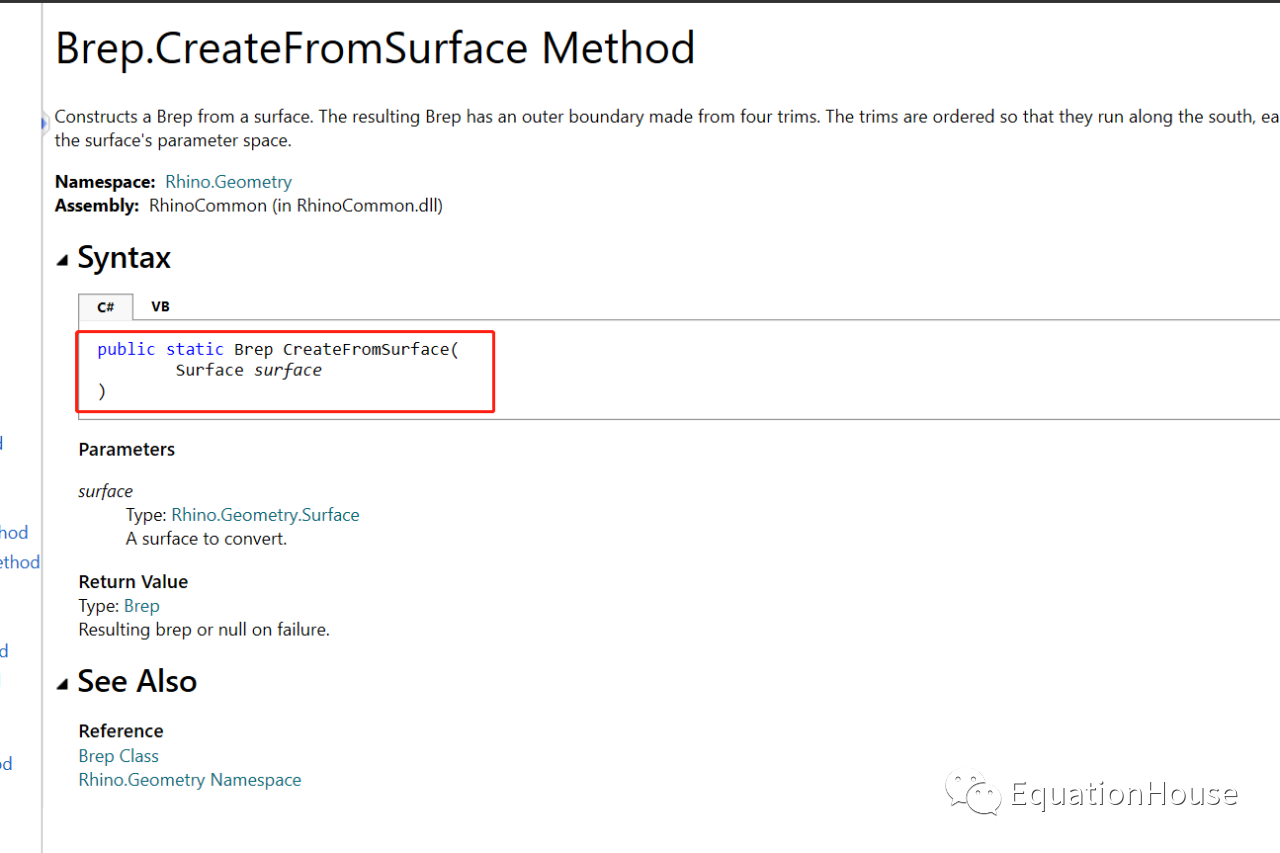

以下为其语法。其需要返回Brep值，所以前面需要有变量承接其值。

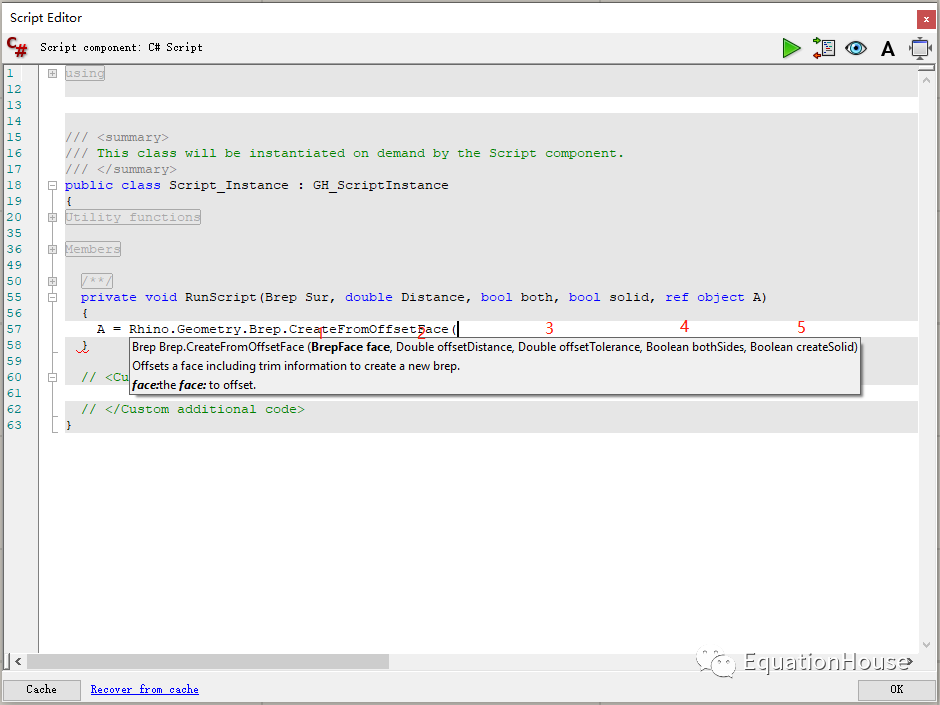

故A为承接值的变量，键入以下代码，FromSurface 后键入括号(后会弹出以下消息，其中1为输入Brepface,即为输入的曲面，2为偏移距离，3为偏移误差，4为是否两侧偏移，5为是否为实体。其中BrepFace,Double,Boolean为输入物体或者数值的类型。

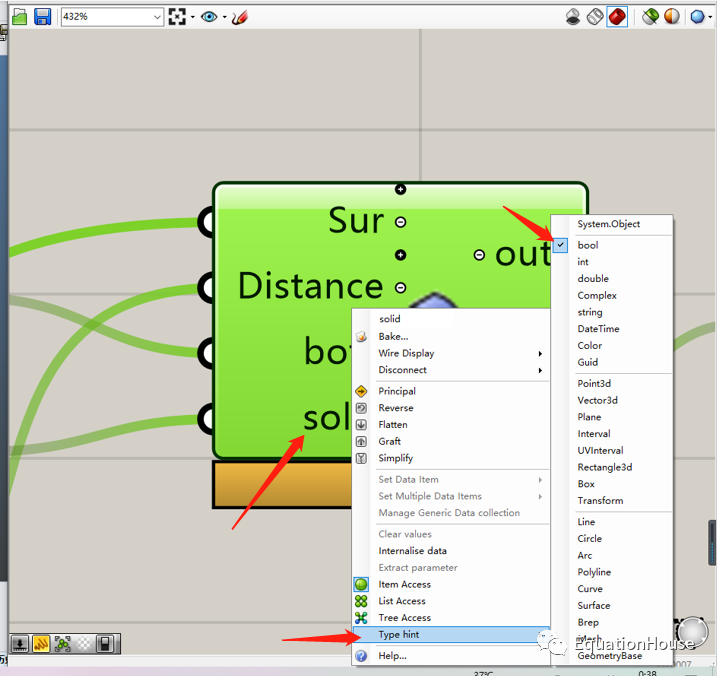

根据括号内提示为运算器加上输入端。由于C#为强类型的编程语言，需要定义输入端的类型，根据括号内提示定义输入端类型。此处为C#基础知识，如需深究，可以参考以下入门教程

https://www.runoob.com/csharp/csharp-tutorial.html

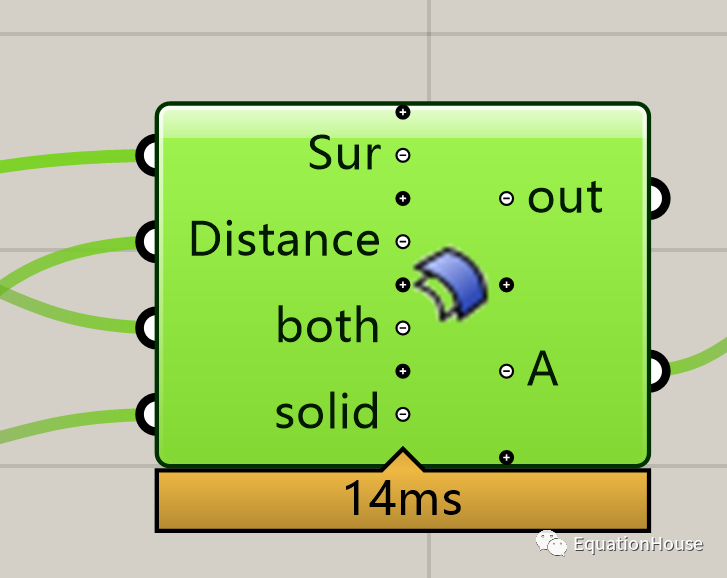

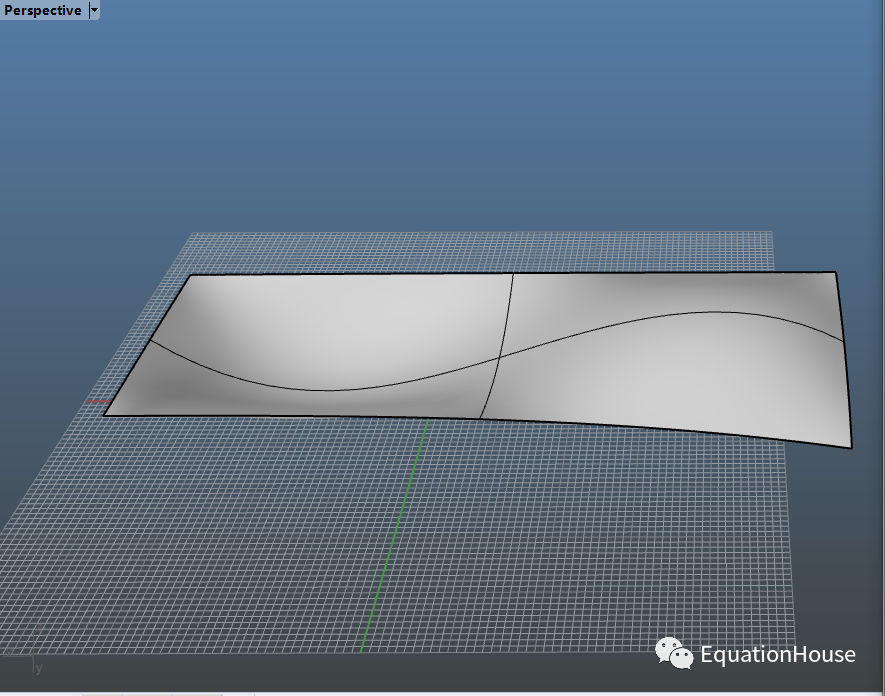

之后自定义运算器完成，在Rhino里面画一个曲面进行测试。

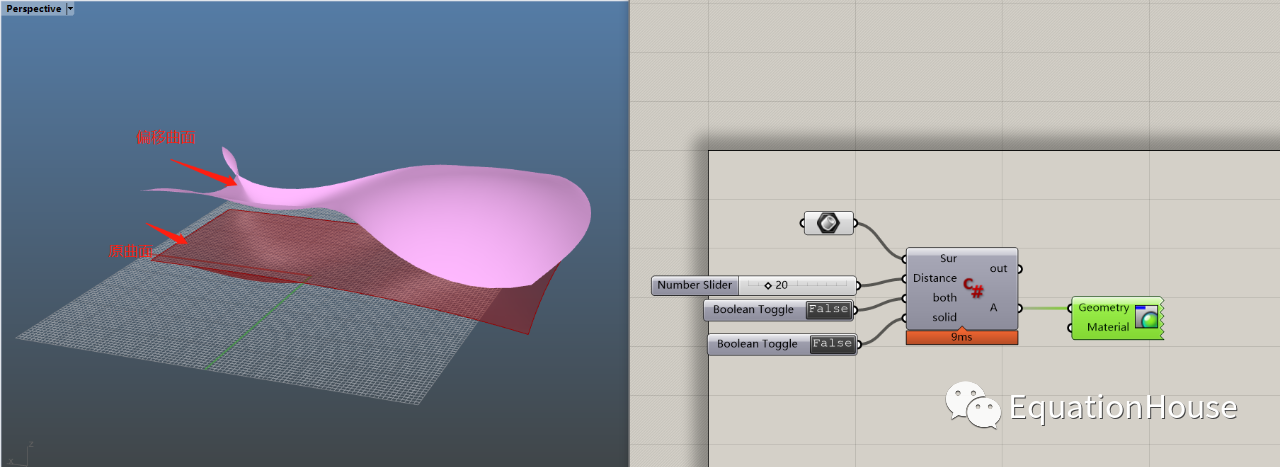

使用Brep抓取曲面，距离输入20，both输入false,是否实体输入false ,得到向一侧偏移的曲面。与原生运算器功能一样。

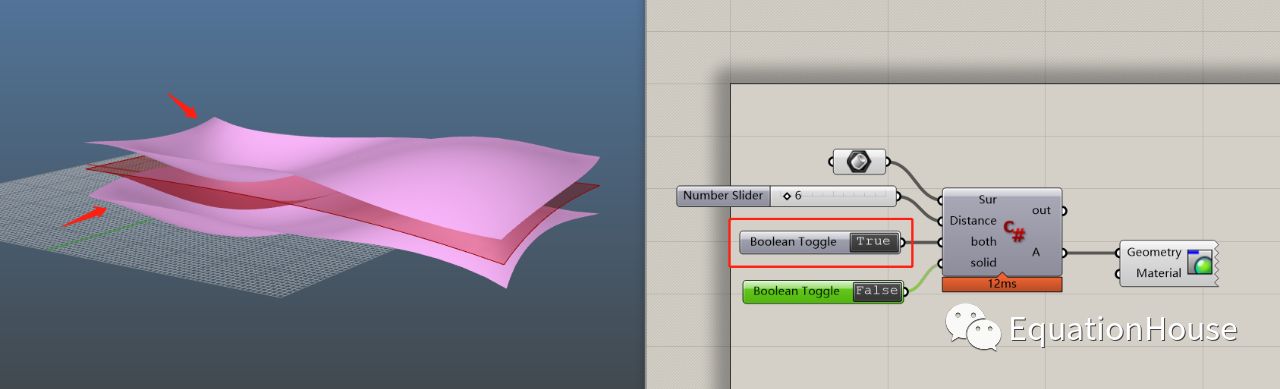

both输入true,是否实体输入false ,得到向两侧偏移的曲面。与原生运算器功能一样。较原生运算器简单。

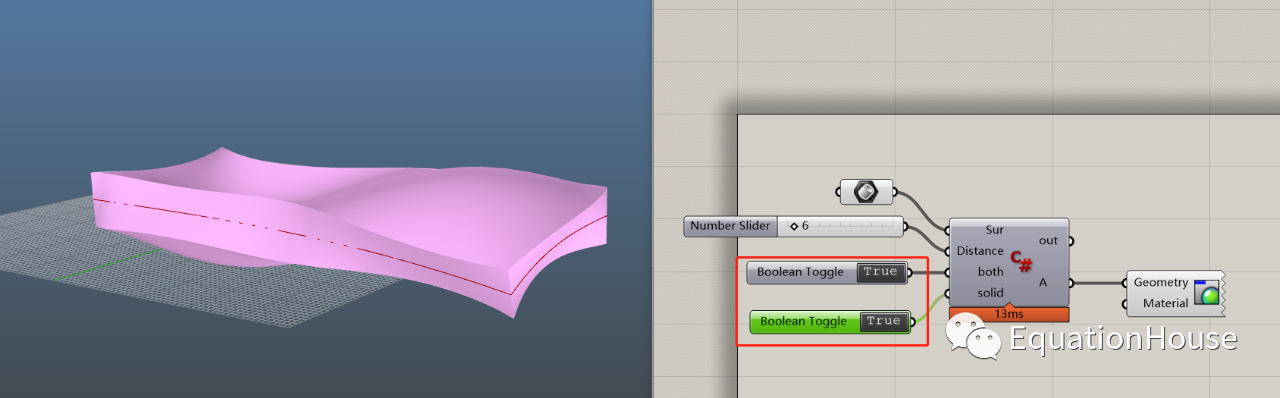

both输入true,是否实体输入true,得到向两侧偏移的曲面，曲面形成封闭实体。grasshopper原生的offsetsurface不能直接得到。

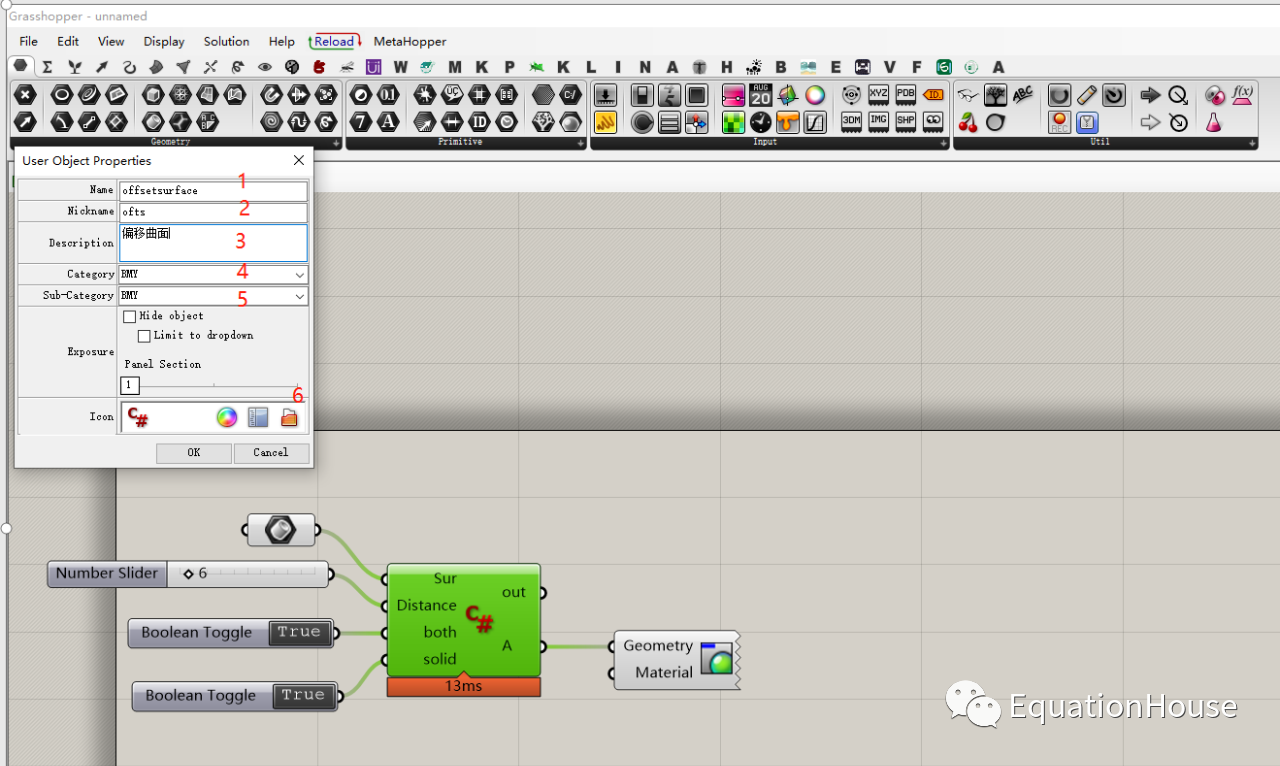

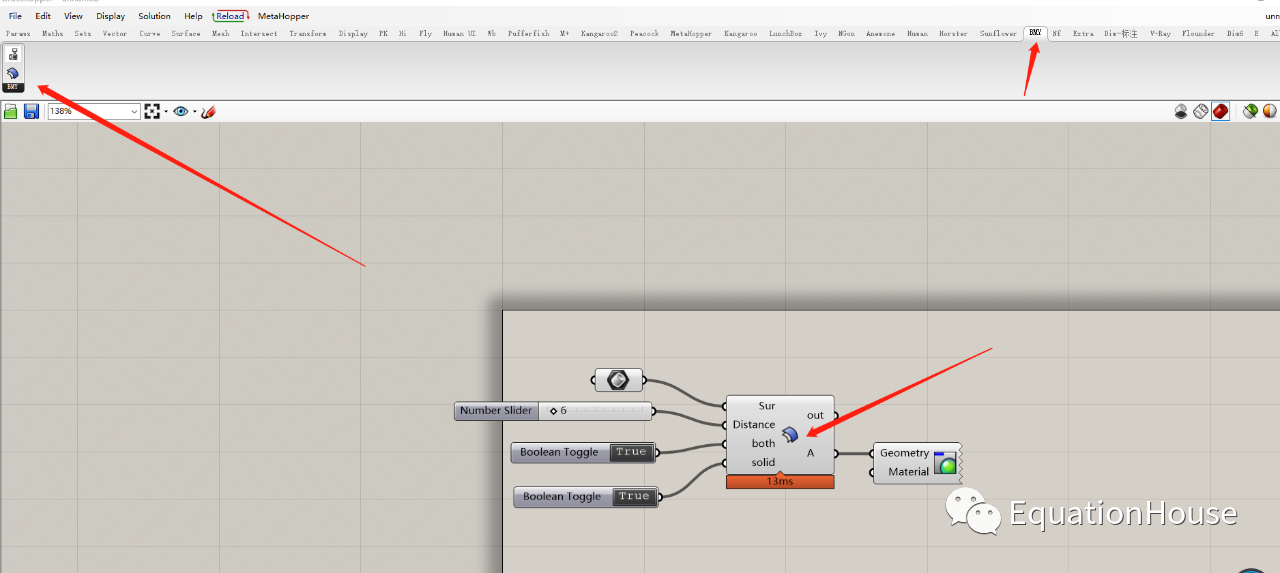

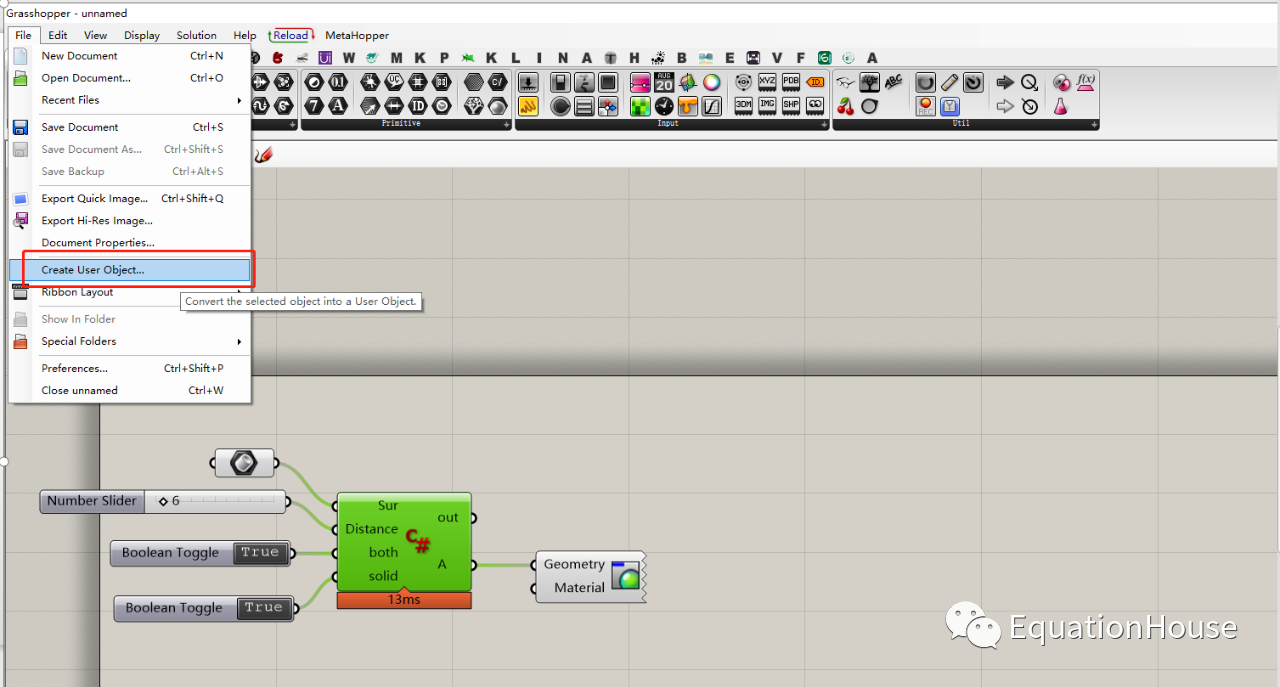

测试完毕后可以将自定义运算器储存以便之后方便调用。储存过程如下图所示。

1处键入运算器名字，2处键入笔名，3处键入其功能，4和5处键入其存放栏目。点击6处为其设置运算器图像。

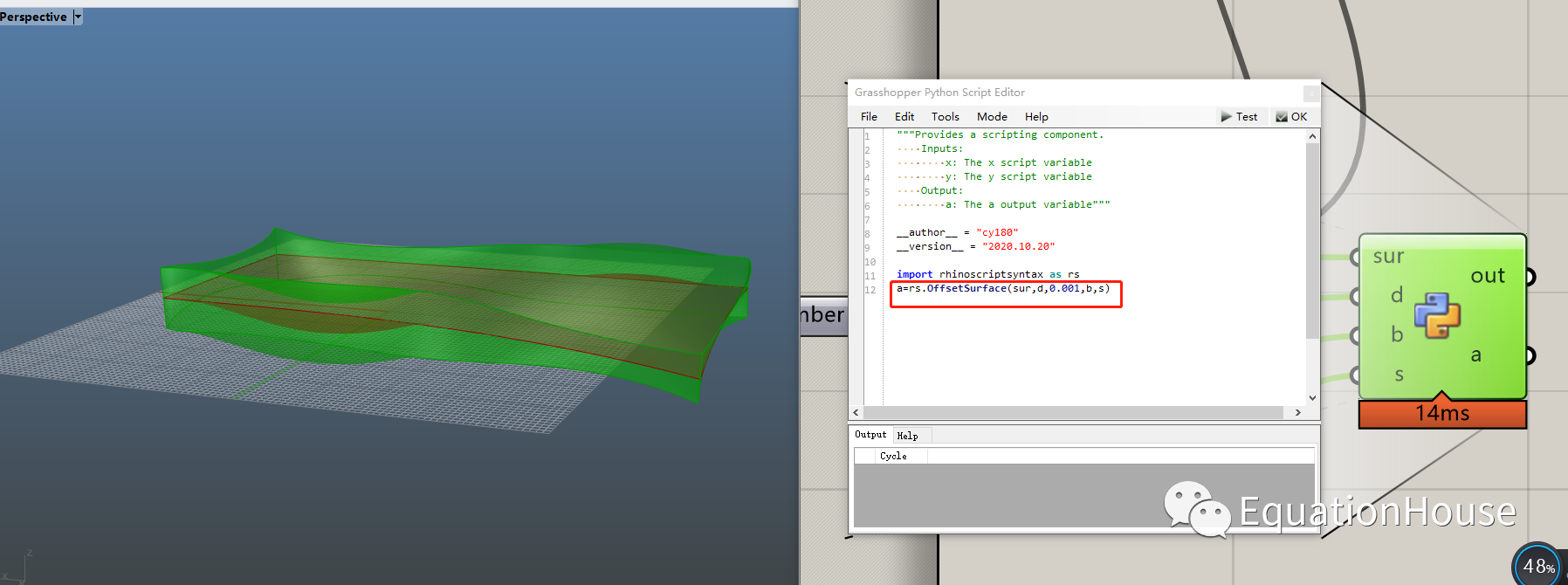

以下为运用Python自定义此运算器示例。

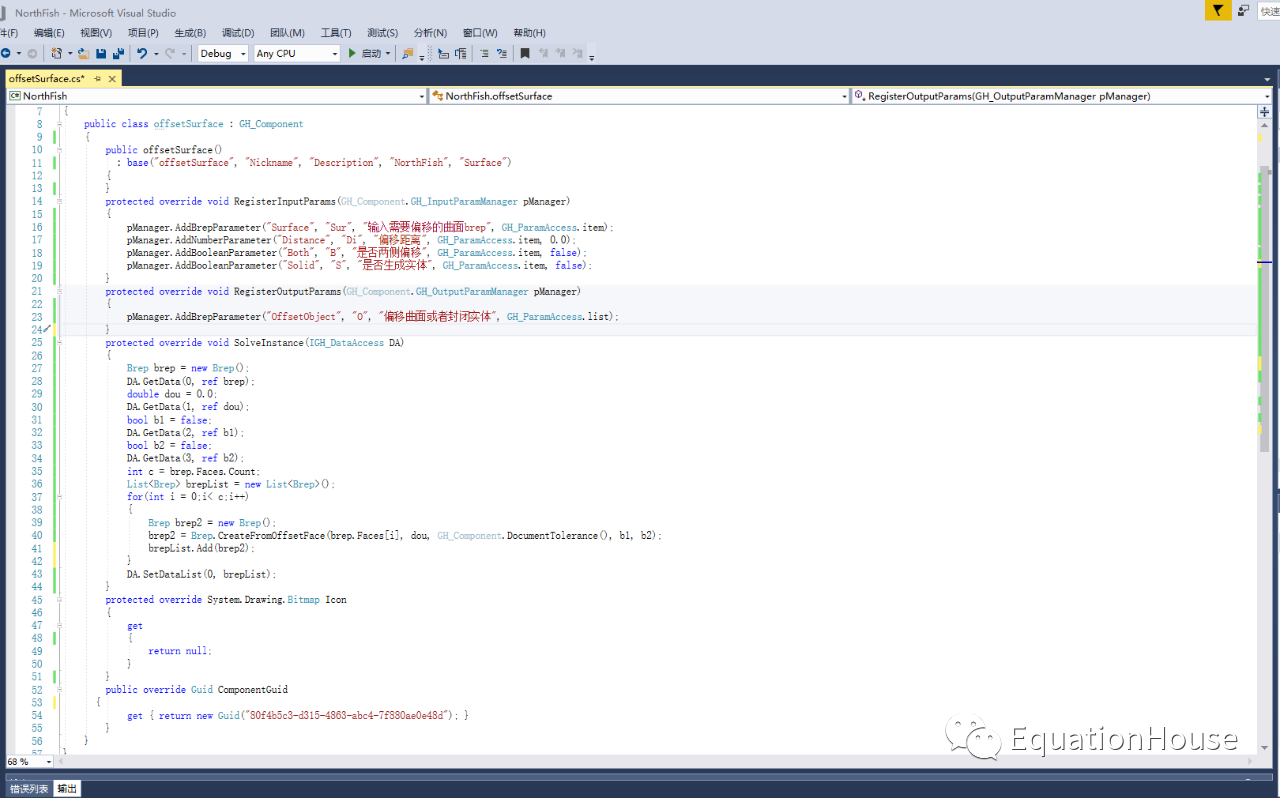

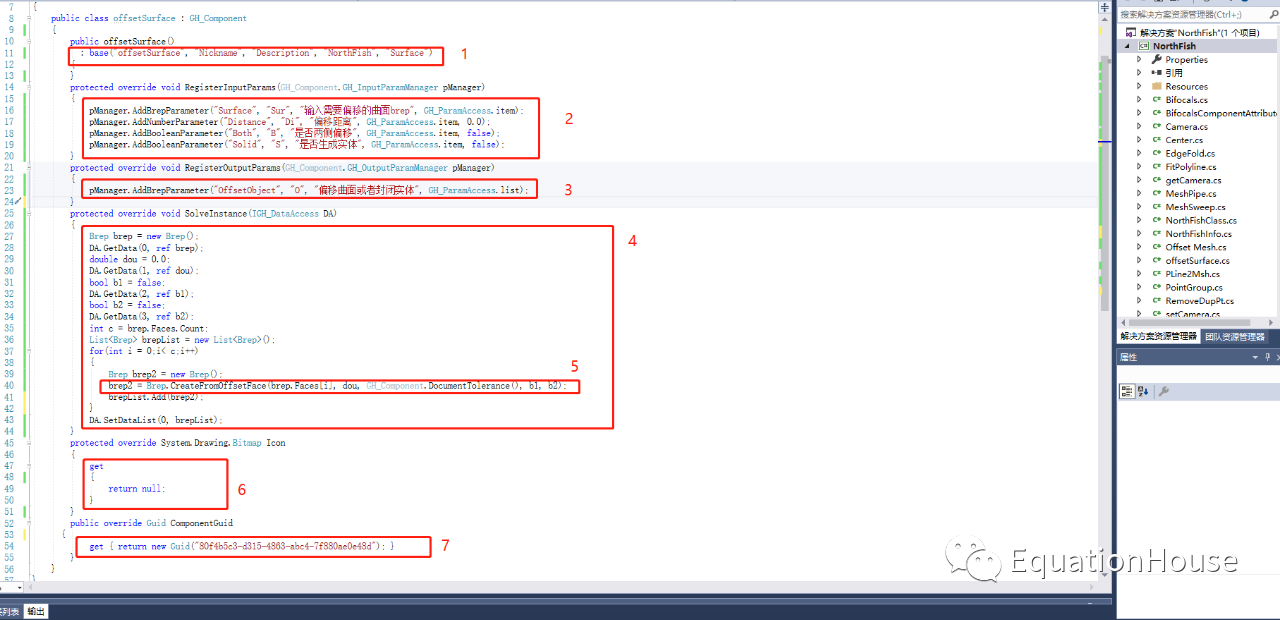

自定义运算器方式二：通过VS Code进行定义，这也是grasshopper插件开发的主要方式。打开VS Code,选择grasshopper模板，对其进行编辑。以下为本段代码的全部。

其中：

1处输入运算器名称，昵称，功能描述，插件名称等。

2处定义运算器的输入端；

3处定义运算器的输出端；

4处为该运算器主要代码；5为该段代码中最主要的实现功能的代码。

6处设置运算器图标。

7处为该运算器ID。

该案例为较为基础的grasshopper代码案例，以此作为记录。如需深入研究，需深入了解犀牛开发帮助文档以及C#编程语言。
